Полностью параметрический контейнер Gridfinity Fusion360...

Мне не удалось найти в Fusion360 полностью параметрическую модель Gridfinity, отвечающую всем моим критериям, поэтому я построил ее с нуля:

Простота в использовании и понимании.
Переменные называются разумными вещами и имеют инструкции по их установке.
Изменение переменных не вызывает ошибок и предупреждений в файле.
100% соответствие спецификации Gridfinity.xyz.
Полностью настраиваемый, поэтому вы можете использовать его в качестве основы для создания индивидуальных контейнеров.
Цель: быстрая печать с минимальным использованием нити.

Я потратил много времени, работая над этим, совершенствуя его, следя за тем, чтобы каждый шаг сборки был в правильном порядке, чтобы вы могли свободно изменять переменные, не получая тонны предупреждений и ошибок на временной шкале. Ниже я подробно опишу, что вы можете изменить и какие значения вы можете использовать.

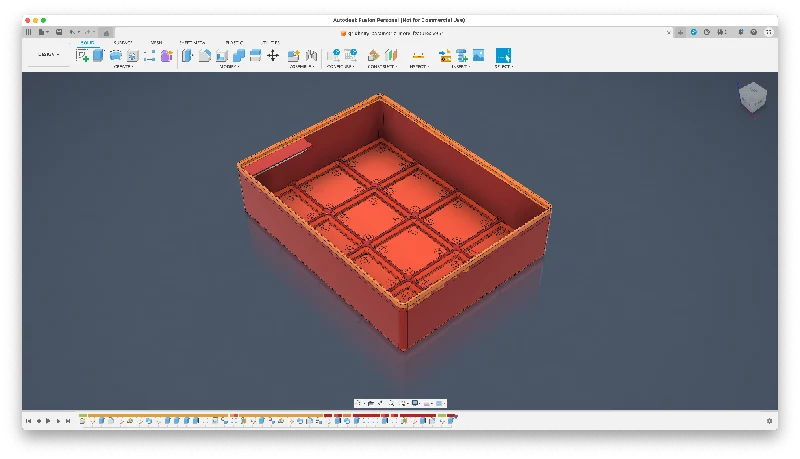

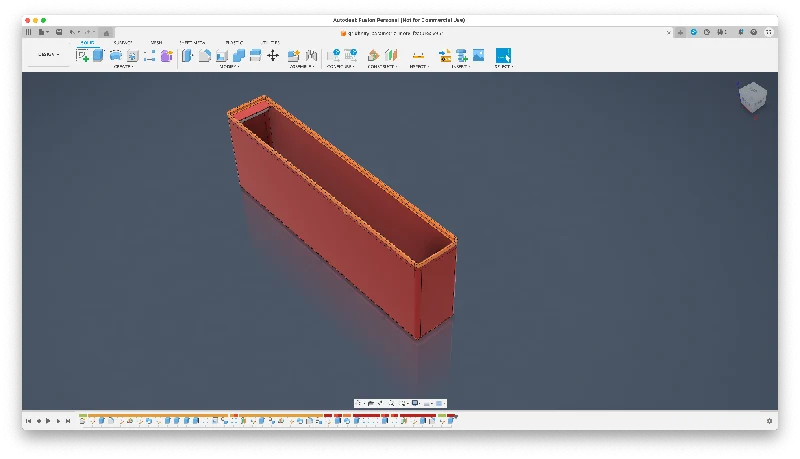

Посмотрите на изображения, чтобы получить краткий обзор того, что вы можете изменить.

Кроме того, эта работа распространяется по коммерческой лицензии Creative Commons — вы можете использовать ее как угодно, даже в коммерческих целях.

Что я могу с этим сделать?
Посмотрите фотографии, чтобы увидеть некоторые идеи.

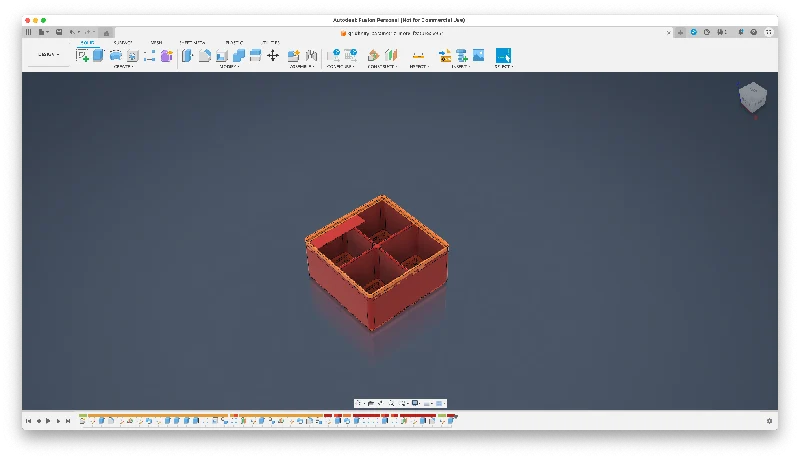

Базовая коробка/контейнер с полкой для этикеток или ложкой или без нее. (42 минуты на печать и 14 г нити)
«Легкая» коробка/контейнер. (35 минут печати и 4 г нити). Это не опечатка.
«Сверхпрочная» коробка/контейнер. (45 минут на печать и 22 г нити)

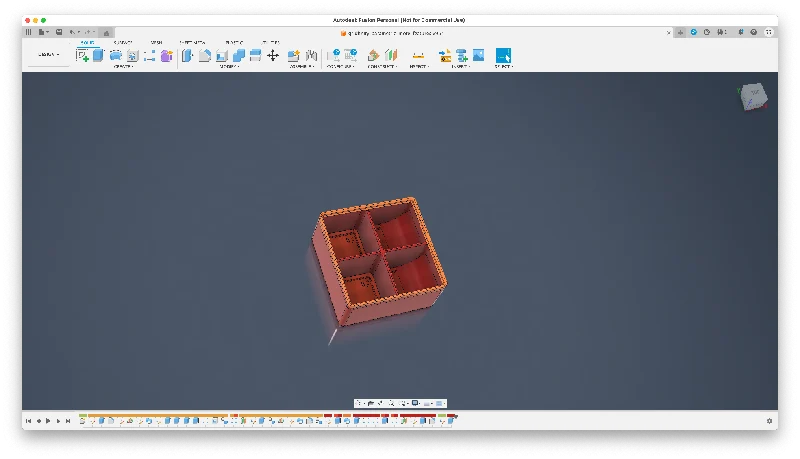

Большой контейнер с перегородками.
100% индивидуальный контейнер для чего-либо.
Очень большой дисплей с сеткой для развлечения.
Более подробную информацию см. в разделе «Рекомендуемые комбинации переменных» ниже.

Что вы можете настроить:
Высота
Ширина
Глубина
Хотите ли вы использовать магниты или нет, а также размер ваших магнитов.
Хотите ли вы использовать винты или нет, а также размер ваших винтов.
Высота слоя, с которым вы планируете печатать.
Толщина линии, которую вы планируете использовать для печати.

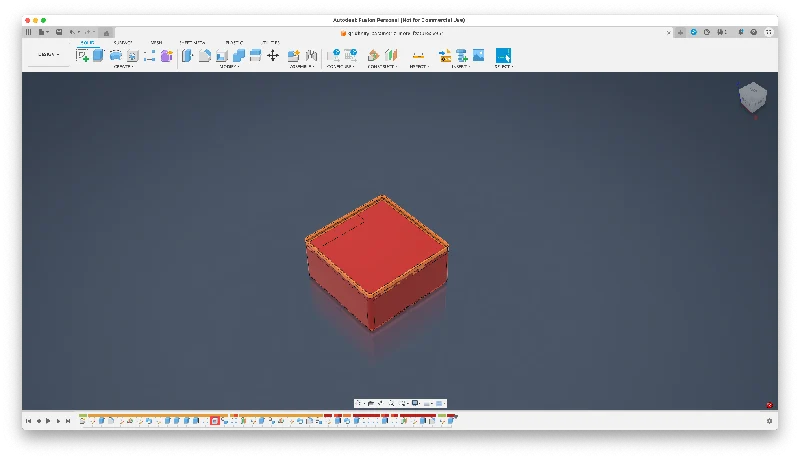

Хотите ли вы выдолбить контейнер или нет. (Чтобы использовать в качестве основы для создания чего-то индивидуального.)
Есть ли у вас складывающаяся губа или нет, и есть ли у нее филе.
Есть ли у вас совок или нет.

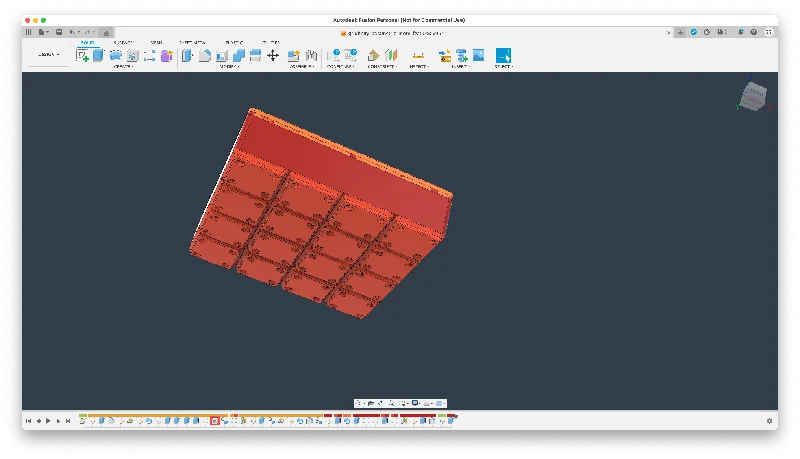

Если основания не пустотелые. (Для ускорения печати.)

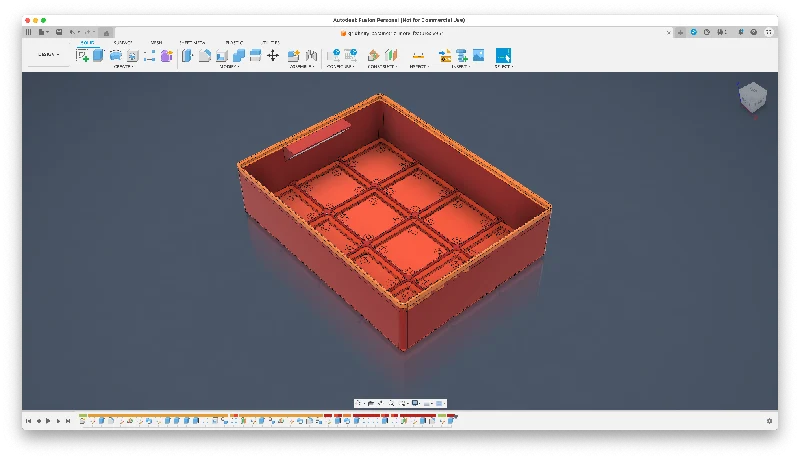

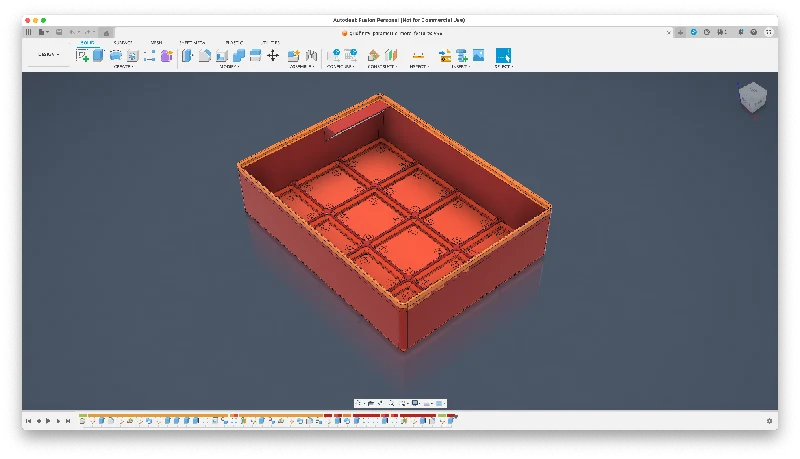

Есть ли у вас полка или нет, ее положение и длина.

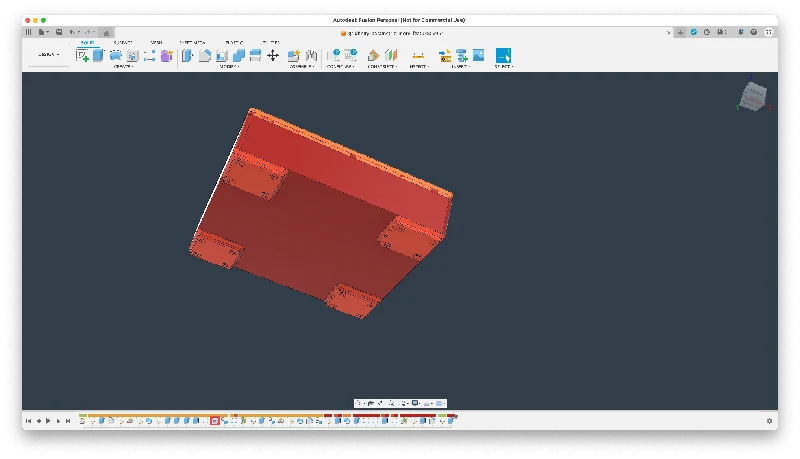

И можно подавить ненужные базы. (Для ускорения печати.)
Что вы не можете настроить:
Эм? Ну, это файл Fusion360, так что… Я думаю, вам «нужно» использовать Fusion360? ржу не могу. Вот и все.
Что вы можете настроить на свой страх и риск:
Эта модель ПОЛНОСТЬЮ параметрическая. Это означает, что существует МНОГО переменных. Их имена должны быть достаточно логичными и иметь смысл. Вы можете настроить все: от размера единицы Gridfinity до допусков на печать, скруглений, диаметров и т. д. и т. п. Удачи!

Как мне это использовать?
Загрузите файл f3d на свой компьютер.
Откройте Fusion360 и нажмите «Файл» > «Открыть».
Нажмите «Открыть с моего компьютера» и перейдите туда, куда вы загрузили файл.
Выберите файл и нажмите «Открыть».
Отсюда вы увидите модель, использующую все значения по умолчанию.

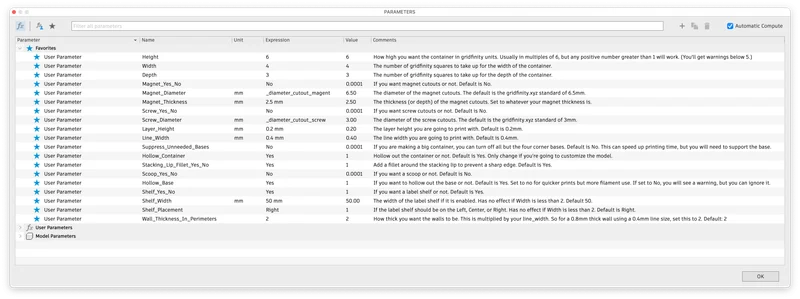

В разделе «Изменить» нажмите «Изменить параметры».
Отсюда вы можете изменить любое Избранное, отмеченное синей звездочкой. Подробности смотрите в комментариях.
Чтобы что-то изменить, нажмите на значение в столбце «Выражение». Теперь вы можете ввести число или имя переменной.
Когда вы закончите изменять значения (подробнее о каждом из них и о том, что они делают, см. ниже), нажмите «ОК».
Сохраните изменения, выбрав «Файл» > «Сохранить».
Когда вы будете готовы распечатать свой собственный контейнер Gridfinity, щелкните правой кнопкой мыши верхний элемент в дереве (на нем будет написано "(Несохранено)" или имя вашего файла) и выберите «Сохранить как сетку».
Во всплывающем окне выберите «Формат 3MF», «Файл структуры один», «Высокое уточнение», а затем нажмите «ОК».
Новый файл сохраняется на вашем компьютере. Теперь вы можете импортировать это в свой любимый слайсер и распечатать с любыми настройками печати.
Настройки печати:
Это стандартная модель Gridfinity, поэтому подойдут практически любые настройки печати.
Когда я хочу напечатать контейнер как можно быстрее, я использую 1 стену, 1 нижний слой, 1 верхний слой и 15% заполнение сетки и печатаю его PLA.
Когда я хочу напечатать прочный контейнер, я использую 3 стенки, 3 нижних слоя, 3 верхних слоя и 15%-е заполнение сетки.
