Кубический контейнер с фаской, 75 размеров...

Я разработал этот упрощенный дизайн кубического контейнера с целью 3D-печати декоративной стопки. Я делюсь этим дизайном, поскольку он служит полезной основой для различных проектов и дает представление о создании таких объектов с помощью Fusion360.

Куб создан таким образом, чтобы обеспечить визуальную целостность при сборке, хотя у него нет специальных функций для выравнивания или соединения кубов. Следовательно, когда несколько кубов склеены вме��те, фаски обеспечивают единый и сбалансированный внешний вид.

Печать кубиков

Раздел файла содержит проект PrusaSlicer с именем LR2335-R10-L060 Print.3mf, инкапсулирующий все предлагаемые настройки. Вы можете напрямую использовать этот файл или обратиться к следующей таблице для получения конкретных параметров:

Описание параметра
Ориентация: Поместите нижнюю часть ку��а на платформу принтера.
Размер сопла: 0,4 мм, 0,6 мм или 0,8 мм.
Высота слоя: 0,2 мм или размер, соответствующий выбранному вами соплу.
Материалы нитей: PLA, PETG,...
Периметры: 3 периметра.
Опоры: Для этой печати опоры не требуются.
Профиль PrusaSlicer: выберите профиль «Скорость 0,2 мм».
Размеры

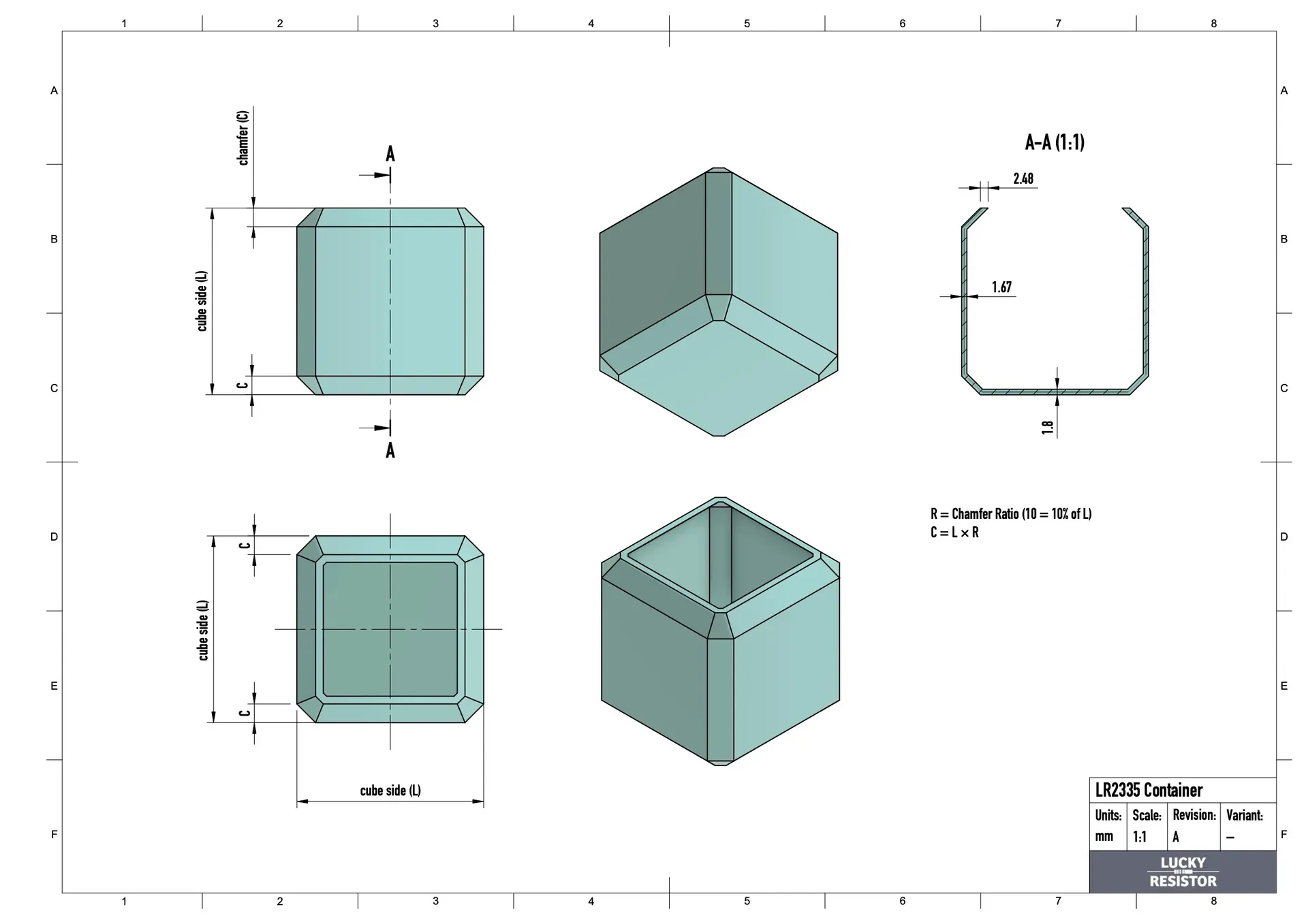

На схеме выше показаны и обозначены размеры контейнера. Эти размеры включены в имя файла каждой модели. Их также можно найти в прилагаемом каталоге в формате PDF вместе с полезными таблицами, которые помогут определить подходящую модель.

LR2325-R<коэффициент фаски>-L<длина стороны>.3mf

Коэффициент фаски ®

Соотношение фасок способствует эстетике коробки. Это ширина фаски относительно длины стороны, выраженная в процентах.

Например, 10 означает 10%. Следовательно, контейнер с длиной стороны 60 мм и коэффициентом фаски 10% будет иметь фаску шириной 6 мм.

Ширина фаски всегда округляется до целых миллиметров. Каталог PDF содержит точные значения ширины фаски для каждой модели.

Боковая длина (L)

Это относится к длине стороны куба, измеряемой в миллиметрах.

Узнайте больше от Метикуми

Заинтересованы в моих дизайнах? Просмотрите мою коллекцию 3D-моделей:

https://metikumi.com/3d-models/

Оставайтесь на связи в социальных сетях, чтобы быть в курсе последних обновлений и информации о ходе работы:

https://metikumi.com

Заключение

Это очень простой дизайн, но я надеюсь, что он вам пригодится.

Удачной печати!
