Параметрический цилиндрический контейнер с ребрами...

Об этой модели

Эта модель была разработана в программе параметрического 3D-моделирования FreeCAD — FOSS (бесплатное и открытое программное обеспечение). Исходный файл доступен.

Это параметрический (то есть вы можете регулировать некоторые его аспекты) цилиндрический контейнер с завинчивающейся крышкой. Отличительной чертой его дизайна являются ребра на корпусе и крышке. Он имеет плавный в��утренний объем (без ступенек перед крышкой), поэтому вы можете легко достать содержимое.

О примерах деталей

Вот как вы можете прочитать имена файлов примеров:

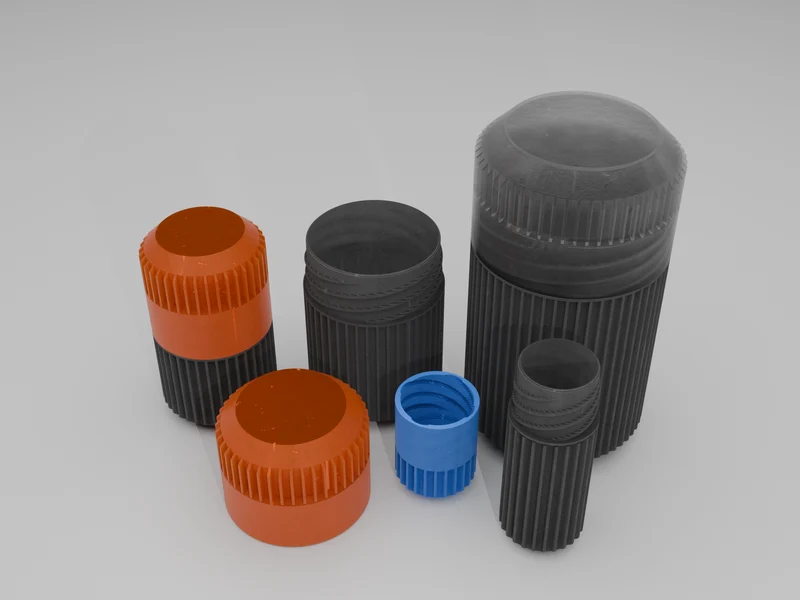

ParametricCylinderRibs_x_A — нижняя часть

ParametricCylinderRibs_x_B — верхняя часть

ParametricCylinderRibs_30x120_A -> Диаметр 30 мм, Высота 120 мм, нижняя часть

Настройка параметров

В исходном файле этой модели вы найдете 4 элемента: набор переменных «Vars» и 3 части «Черновик», «Низ» и «Верх». В наборе переменных вы должны найти редактируемые параметры.

Вы можете настроить следующие параметры модели:

Внутренний диаметр — внутренний диаметр модели;

Внутреннее скругление — внутреннее скругление модели;

Внутренняя высота — внутренняя высота модели;

Дно оболочки — толщина нижней оболочки (стенки);

Shellside — толщина боковой оболочки (стенки);

Копии потоков — количество потоков;

Длина резьбы — длина резьбы;

Шаг резьбы — насколько «крутая» резьба;

Смещение верха резьбы — смещение от верхнего края модели до верхнего края резьбы;

Допуск — дополнительное пространство между двумя половинками модели на участке резьбы;

Я рекомендую установить «Сторона ракушки» на 1,2 и «Низ ракушки» на 1,4 (как на стороне с дополнительным слоем 0,2). Для больших диаметров (> 100 мм) я рекомендую увеличить «Дно оболочки», поскольку нижняя сторона будет менее прочной, чем боковые.

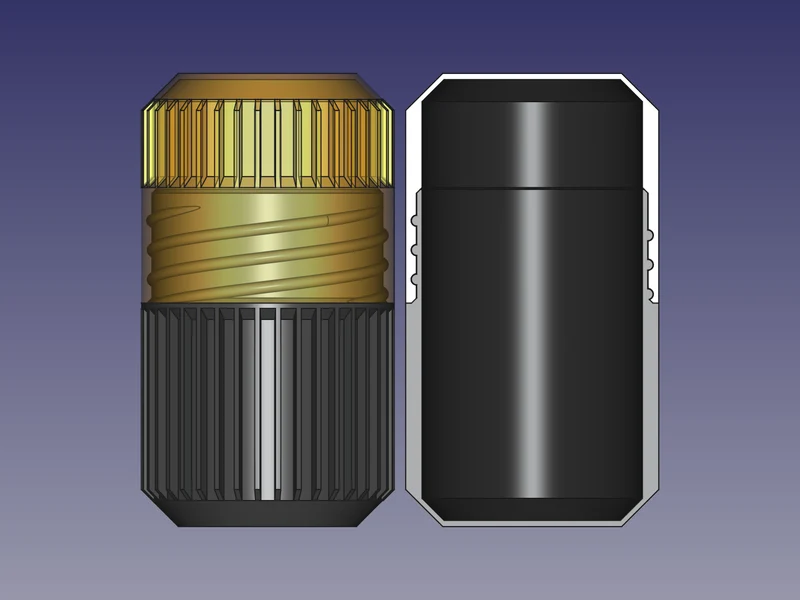

На следующем изображении параметр «Допуск» показан в виде тонкой желтой линии между темно-серой «Верхней» и светло-серой «Нижней» частями. Применяется только к «Верхней» части.

Экспорт деталей

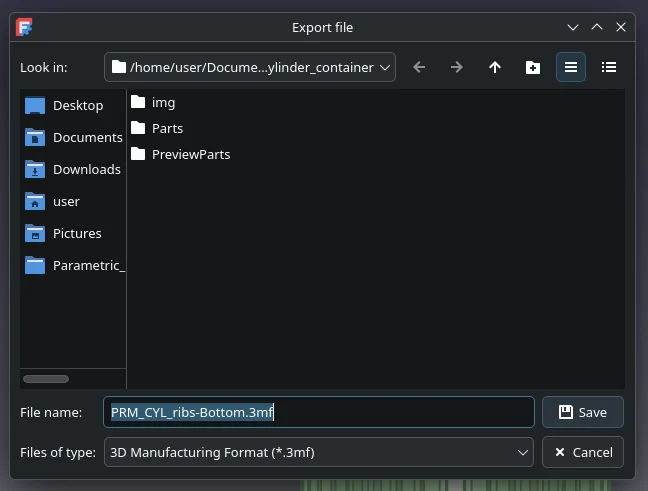

После того, как вы закончили настройку параметров модели, вам следует экспортировать обе части. Выберите «Низ», перейдите в Файл… -> Экспорт… или нажмите CTRL+E. Должно появиться всплывающее окно экспорта. Выберите тип файла (рекомендуется 3mf) и нажмите «Сохранить». Повторите это для «Вершины».

По умолчанию файлы должны находиться в каталоге, где находится исходный файл.

Теперь модель готова к разрезанию и печати.

Рекомендуемые настройки печати

Вам следует распечатать обе части на плоской стороне. Используйте нити типа ABS или PETG. При использовании PLA и небольшого диаметра часть резьбы может быть склонна к срыву. Адгезия слоев очень важна.

Высота слоя 0,2 мм, 5 периметров и 5 верхних/нижних слоев, чтобы избежать заполнения, концентрическое нижнее заполнение для привлекательного внешнего вида.

Если ваши детали вышли слишком тугими — попробуйте с силой, но медленно, несколько раз их закрутить и открутить. Это ослабит их.

Заключение

Спасибо за внимание. Пожалуйста, не стесняйтесь делиться своими идеями и не стесняйтесь публиковать свои предложения.
