Контейнер для бутылки с маслом для часового дела (полност...

Защитите свои ценные масла для часового дела или любые другие бутылки с помощью этого настраиваемого контейнера для хранения. Эта параметрическая модель позволяет создать контейнер для любой бутылки с настраиваемым текстом на крышке и основании для облегчения идентификации.

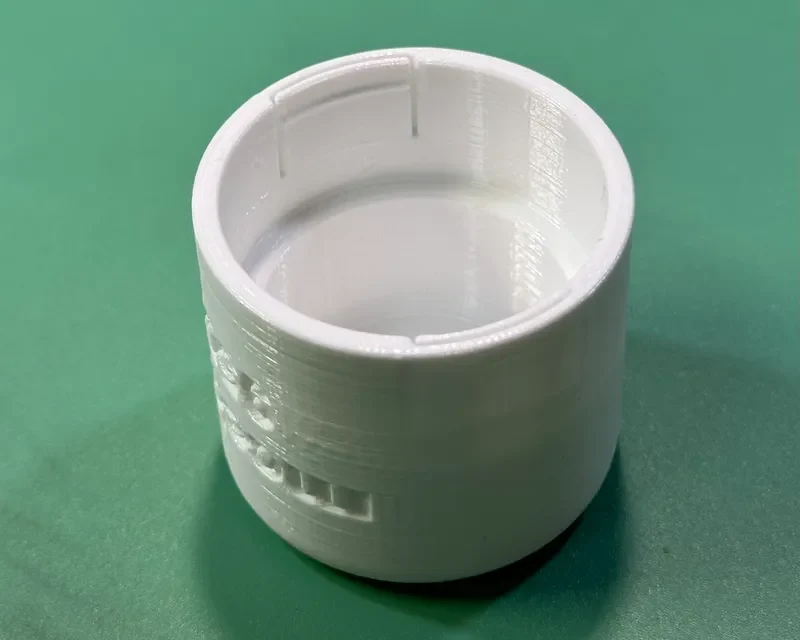

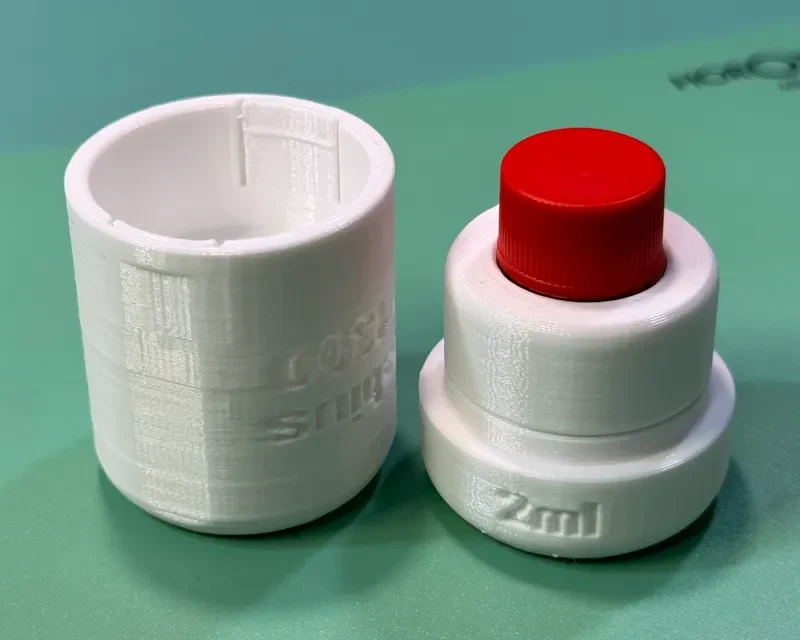

Крышка имеет плотную фрикционную посадку, похожую на бумажные контейнеры Мебиуса. Гибкая защелкивающаяся защелка фиксируется в выступе на основании, «запирая» крышку и позволяя ее легко снять легким нажатием. Этот механизм обеспечивает надежную фиксацию, сохраняя при этом удобство печати.

⚠ Однако крышка не прикреплена к дну прочно — не поднимайте контейнер только за крышку, как в случае с бумажными контейнерами Мебиус.

Идея этой модели контейнера изначально возникла из-за необходимости защитить бутылку Moebius 8200 от солнечного света. В отличие от большинства других масе�� Мебиуса, оно не имело защитного бумажного контейнера, поэтому оно оставалось незащищенным. Чтобы решить эту проблему, я разработал настраиваемое решение для хранения, которое не только защищает бутылки от света, но и позволяет легко идентифицировать их с помощью персонализированного текста.

В итоге я расширил дизайн, чтобы он подходил ко всем моим бутылкам, и создал единую систему хранения. Это также может быть полезно для тех, кто предпочитает единообразный вид своей к��ллекции масел, независимо от того, используют ли они Moebius или другие бренды.

Функции!
Крышка с фрикционной посадкой и гибким защелкивающимся язычком — фиксирует крышку на месте, позволяя ее легко снять легким потянув.
⚠ Примечание. Крышка не прикреплена к дну прочно — не поднимайте контейнер только за крышку, как в случае с бумажными контейнерами Мебиус.
Настраиваемые текстовые области: добавьте объем бут��лки на основание и до трех строк текста на крышку для обозначения бренда, типа или других сведений.
Единое решение для хранения — адаптируется для бутылок любого размера, включая масла других марок.
Светозащитная конструкция — защищает чувствительные масла от воздействия солнечных лучей.
Удобная и практичная форма — закругленные края для удобства использования, плоские стороны крышки для устойчивости и удобства захвата.
Оптимизирован для 3D-печати. ​​Печатает быстро и эффективно без необходимости использования подставок или полей.

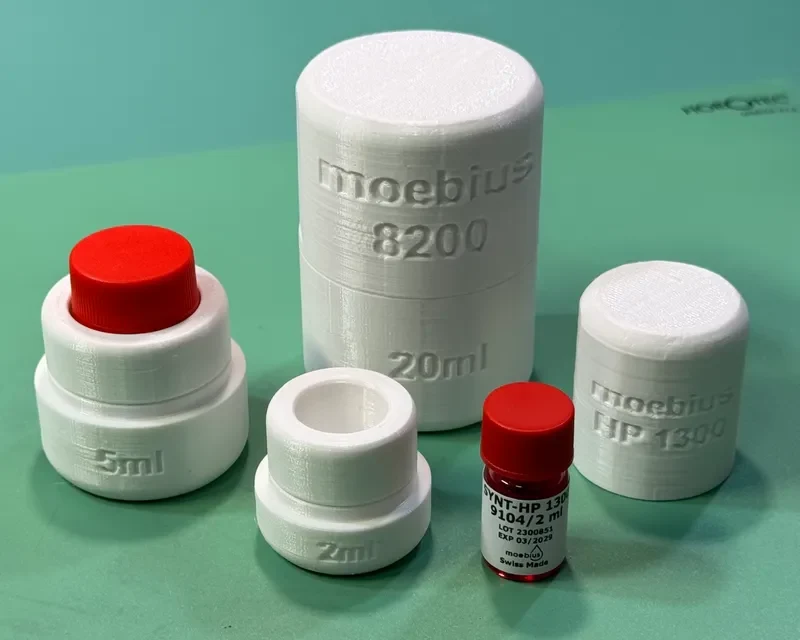

Готовые бутылки

Я уже создал файлы .stl и .step для масел, которые у меня есть в настоящее время, пожалуйста, не стесняйтесь спрашивать, нужна ли вам помощь в создании конкретного контейнера.

Мебиус 2мл
9010
9104 он же. 1300 л.с.
9415

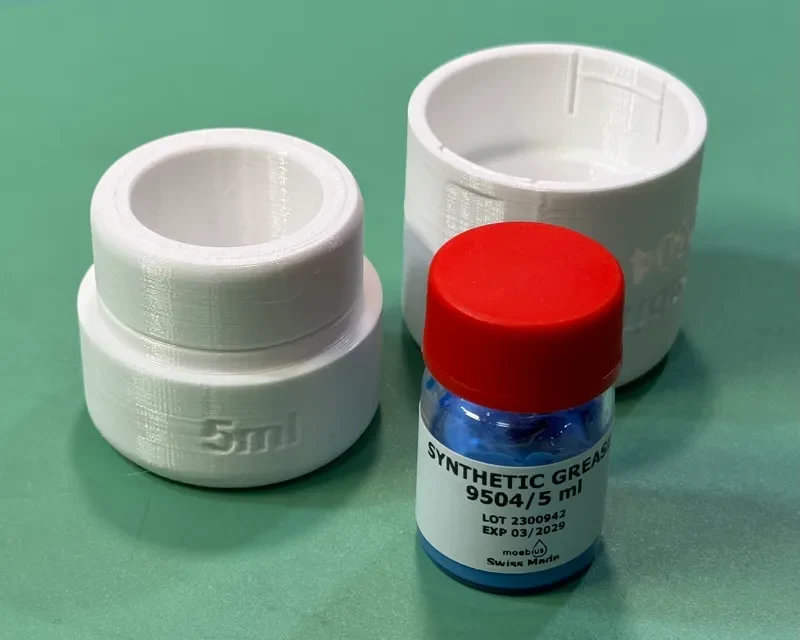

Мебиус 5мл
9504
Мебиус 20мл
8200

Параметрический

Вы можете настроить модель, указав высоту и размер бутылки, а также допуск верхней крышки, однако я думаю, что 0,2 мм подойдет для большинства принтеров из-за гибкого защелкивающегося замка.

Также можно быстро изменить текст с помощью бесплатного плагина ParametricText.

Просто загрузите включенный файл .f3d в Autodesk Fusion 360, измените параметры, НО вам может понадобиться плагин для работы параметрического текста.

Плагин параметрического текста

Найдите в Интернете «параметрический текст fusion 360» и следуйте инструкциям по установке.

Параметры

Вы найдете параметры в раскрывающемся списке «Изменить» на панели инструментов, затем выберите «Изменить параметр» внизу. Затем измените избранные значения в столбце «Выражение», нажмите «ОК», и модель обновится через несколько секунд, экспортируйте новые файлы .step/.stl и наслаждайтесь печатью.

Как распечатать

Убедитесь, что крышка/верхняя часть напечатана плоской стороной вниз.

Настройки печати

Модель оптимизирована для печати, поэтому нет необходимости в подставках и полях.

Материал PLA или PETG.
Сопло 0,4 мм
Высота слоя 0,2 мм, 0,32 мм для первого слоя (опционально)
Периметры 4
Ракушка

Верх: 4

Внизу: 4

Заполнение 15 %, шаблон заполнения Gyroid.
Юбка/поля Нет
Поддержка Нет
Скорость От средней до быстрой
Опции

Я добился большого успеха, включив:

«Избегайте пересечения периметра»

«Автоматическое сочетание заполнения»
