Контейнер для осушителя с параметрической изогнутой катуш...

обновление 2026/06/08 — изменен порядок держателей и исправлены корпуса катушек для работы с последними версиями и при установке значения spool_iw из «w 63». Использование FreeCAD версии 1.1.1

обновление 2026/02/08 — исправлены концы зажимов на модели 60°.

Обзор

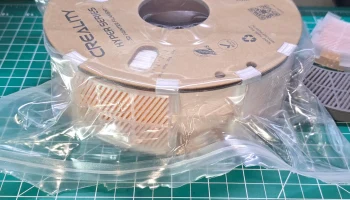

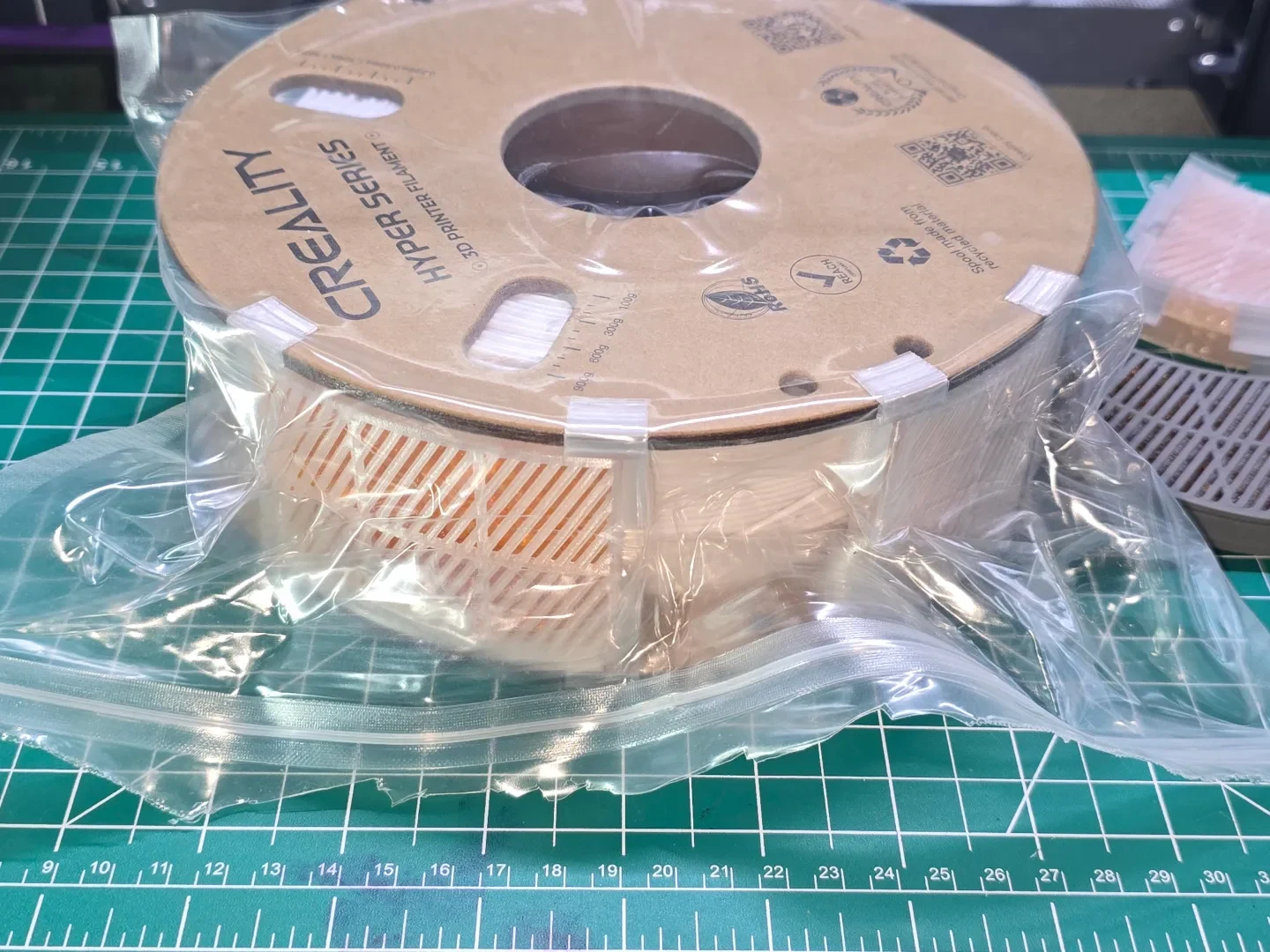

Это базовый параметрический держатель осушителя, предназначенный для установки внутри внешнего края катушки с нитью. Он удобен для хранения, особенно в мешках, и для использования во время сушки. Обратите внимание: если вы хотите использовать это в сушилке для нитей, вам придется использовать какой-либо материал, отличный от PLA, например PETG или другие нити, устойчивые к высоким температурам.

Просто прикрепите три зажима, заполните влагопоглотителем, вставьте крышку, прикрепите последний зажим и наденьте все это на боковую часть катушки.

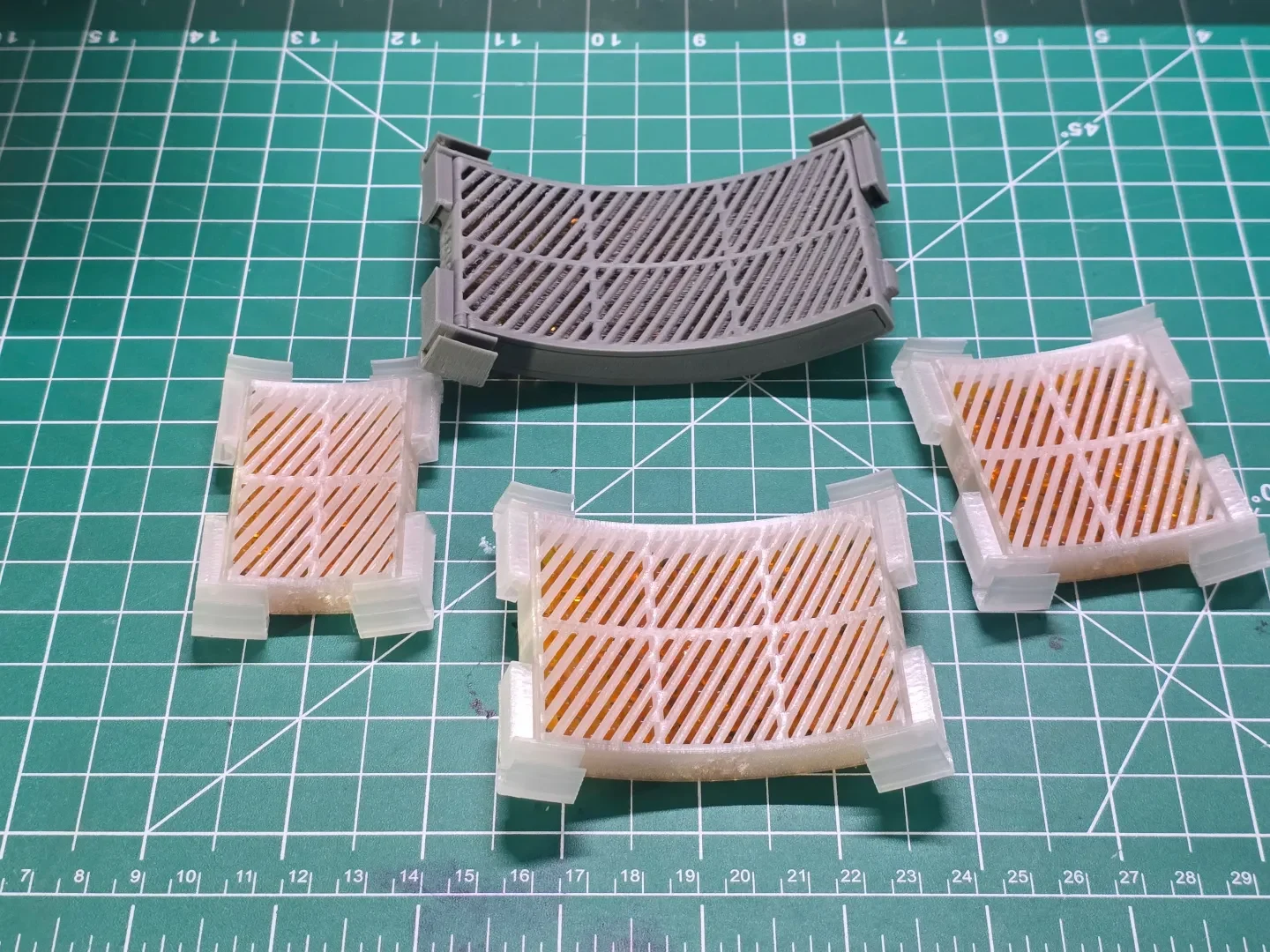

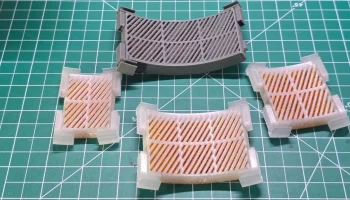

Он был разработан с несколькими размерами дуги катушки: 22,5°, 30°, 45° и 60°. Я провел грубые измерения, чтобы приблизительно определить, сколько влагопоглотителя вмещает каждая катушка диаметром 198 мм:

размер

осушитель

22,5°

7г

30°

11 г

45°

16 г

60°

20 г

Печать

Выберите размер, который вы хотите напечатать, и получите подходящую пару крышки и держателя. Кроме того, вам понадобятся по два левых зажима и по два правых зажима.

Все детали должны быть напечатаны в указанной ориентации, без подставок и автоматических полей. Это было протестировано с PLA и PETG, а также с соплами 0,4 мм и 0,2 мм (рекомендуется PETG или другой термостойкий материал).

Потребности в мостовом соединении должны быть минимальными и, следовательно, соответствовать возможностям большинства принтеров. Горизонтальные стойки были добавлены для того, чтобы отдельные полосы не слишком сильно раскачивались во время печати, и, таким образом, должны поддерживать чистоту стоек и зазоров.

Пост-печать

Если вы напечатали сразу больше деталей, чем необходимо, отделите подходящую пару крышки и держателя, а затем по два левых зажима и по два правых зажима:

Затем сдвиньте крышку с конца и двигайтесь взад и вперед, чтобы она двигалась плавно:

Затем наденьте три зажима, пропуская тот, который проходит через угол, откуда задвигается крышка. Убедитесь, что изгибы зажима совпадают с изгибами корпуса держателя:

Затем наденьте последний зажим и, возможно, слегка поработайте над ним, чтобы убедиться, что вы сможете снять этот без особых проблем. Он будет удален, чтобы опорожнить и снова заполнить держатель:

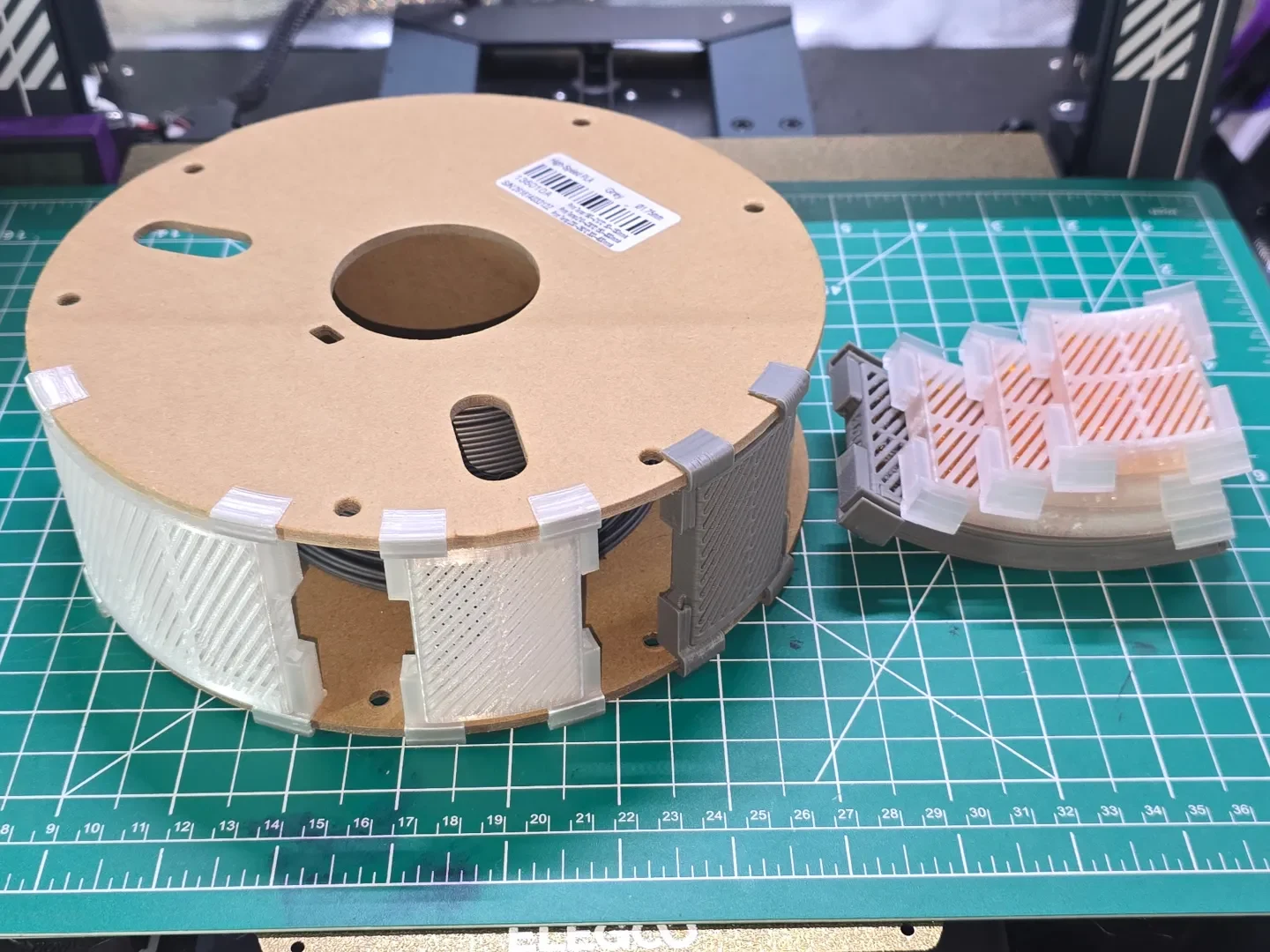

Наконец, у вас должен получиться держатель, который можно прикрепить к боковой стороне катушки (сначала обязательно заполните):

Использование

Снимите угловой зажим и сдвиньте крышку, чтобы наполнить и опорожнить держатель. Затем замените крышку и зажим. При установке зажимы можно немного отодвинуть от держателя, если ширина вашей катушки шире, чем сам держатель. После закрепления на боковой стороне катушки зажимы не смогут соскользнуть с держателя, поэтому вещи должны хорошо удерживаться на месте.

Кастомизация

Чтобы настроить такие параметры, как диаметр или ширина катушки, загрузите исходный код FreeCAD, выберите объект «Держатель» и измените свойства:

spool_arc

катушка_d

spool_iw
