Что такое положительные результаты на кубиках?

Для моего собственного решения для хранения данных с помощью Gridfinity [https://www.printables.com/model/658134-polyhedral-dice-storage-parametric-gridfinity] мне нужно было сделать отступы в местах расположения кубиков. Чтобы сделать их максимально плотными, я разработал параметрические позитивы, которые затем можно было вычесть из формы. (Важно: это не просто многогранные игральные кости, они состоят из верхней и нижней половины и спроектированы таким образом, чтобы игральные к��сти можно было бросать прямо сверху.)

Как их использовать?

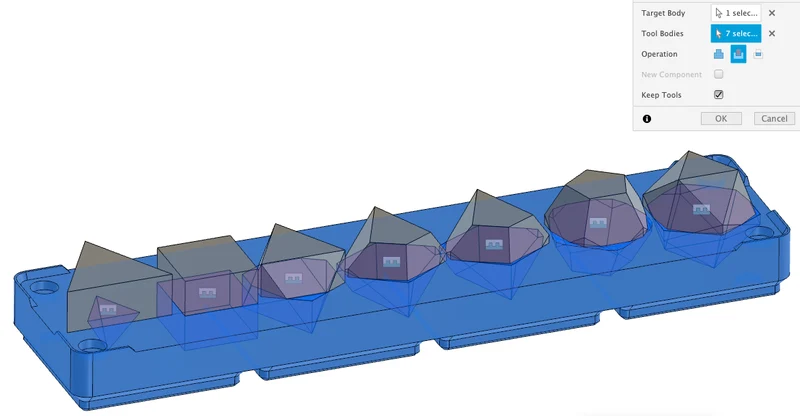

Все положительные кубики имеют центр соединения посередине, который может быть привязан к центру соединения из ящика для хранения, который вы хотите построить. Затем с помощью логического значения вычтите положительные значения из ящика для хранения, и у вас появится небольшое место для ваших кубиков.

Изменить разм��р кубика?

Модели являются параметрическими. В fusion 360 в разделе «Изменить»> «Изменить параметры» их можно изменить.

Как измерить кубик?

Чтобы игральная кость подошла, вам необходимо включить допуск на размер, особенно из-за закругленных кончиков, размер кубика слишком мал.

Моя рекомендация:

Расстояние между лицом + 1 мм
Расстояние от кончика до лица + 3 мм
Расстояние от кончика до кончика + 5 мм

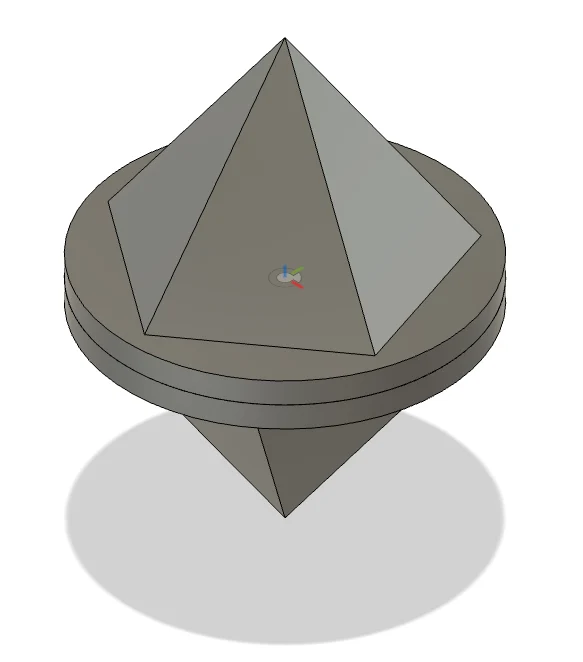

Расстояние от наконечника D4 до лица
D6 Расстояние лицом к лицу

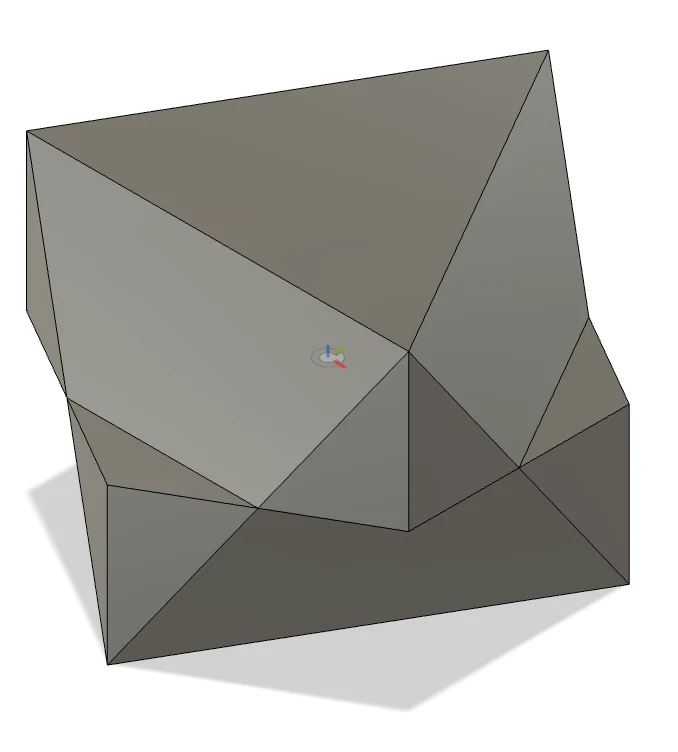

D8 Расстояние лицом к лицу
Д10/Д100

Длина от кончика до кончика (иногда равна короткому размеру или даже меньше, это расстояние между двумя кончиками с пятью отходящими от него краями)

Короткий кончик до кончика (иногда равен размеру длинного кончика или даже больше, это размер между двумя кончиками с тремя выступающими от него краями)

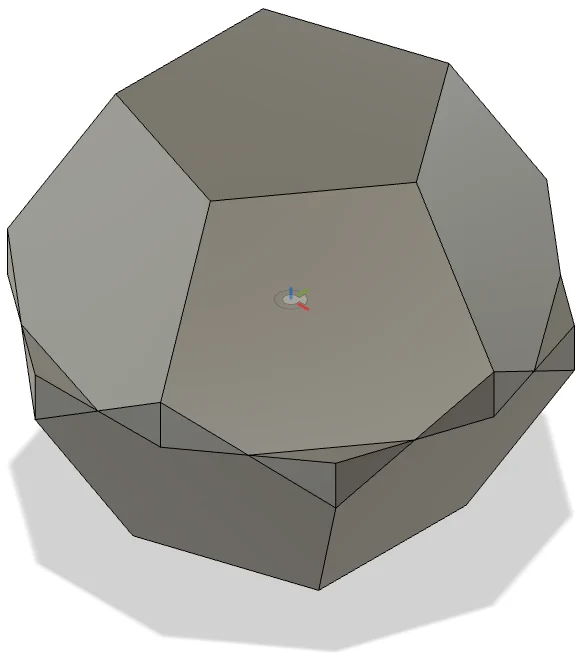

D12 Расстояние лицом к лицу

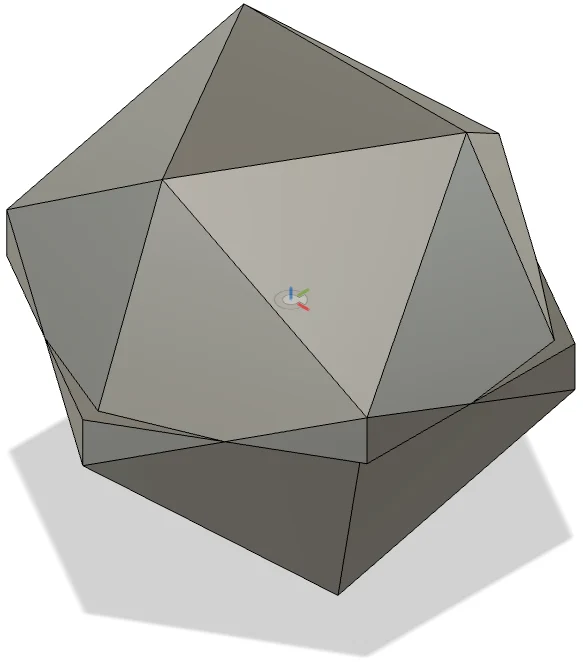

D20 Расстояние лицом к лицу
Обновления

07.02.25: D12_v2, потому что во втором эскизе пятиугольник не оставался правильным пятиугольником после изменения параметра. Теперь это исправлено.
