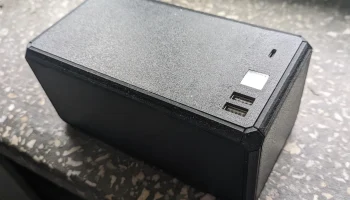

Параметрический модульный короб

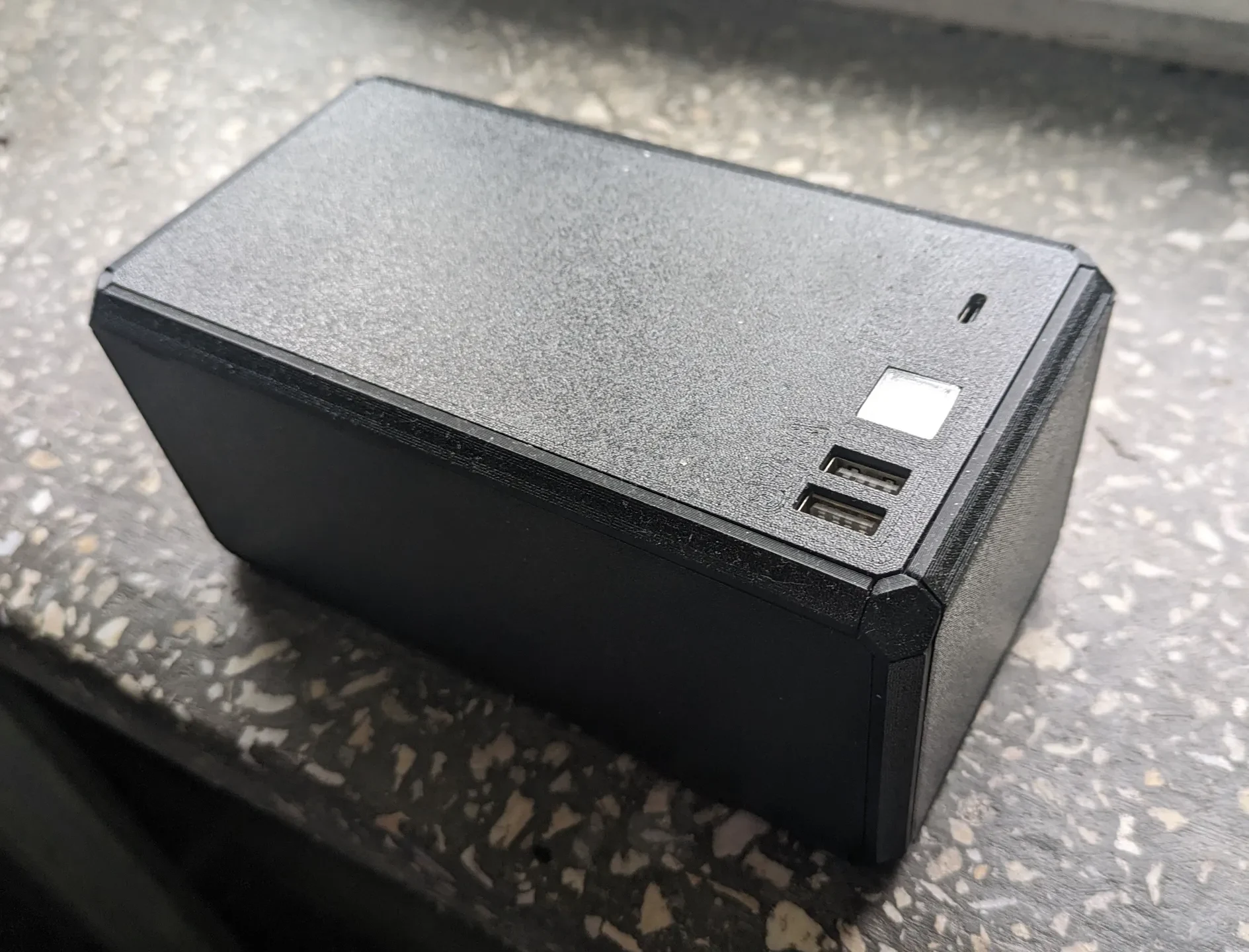

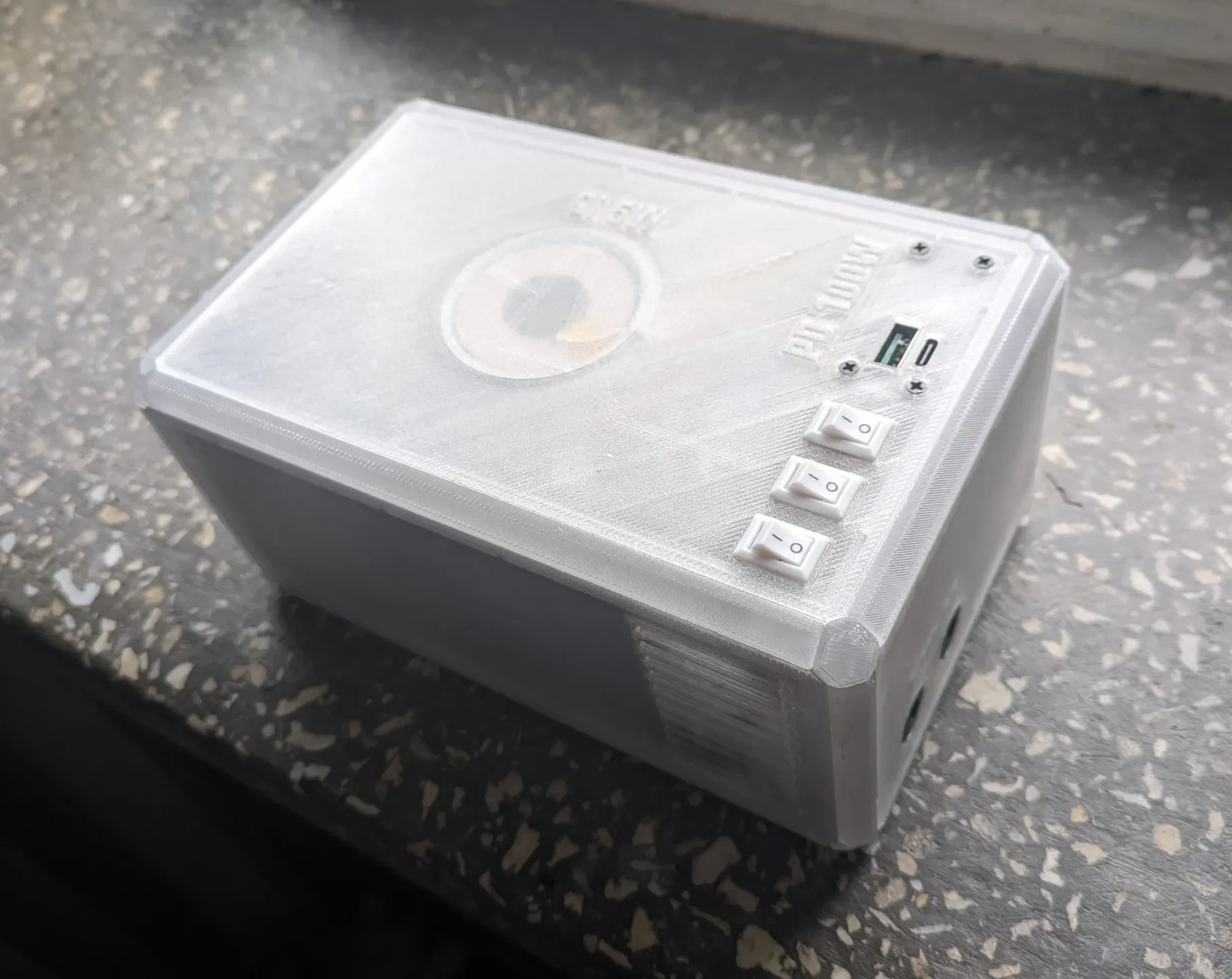

Мне нужна была коробка для моего блока питания, сделанного своими руками, и из-за ее размера я решил создать модульное решение, позволяющее снизить риск сбоя печати. Дизайн, который я придумал, было невозможно напечатать без большого количества опор, поэтому мне пришлось проявить творческий подход.

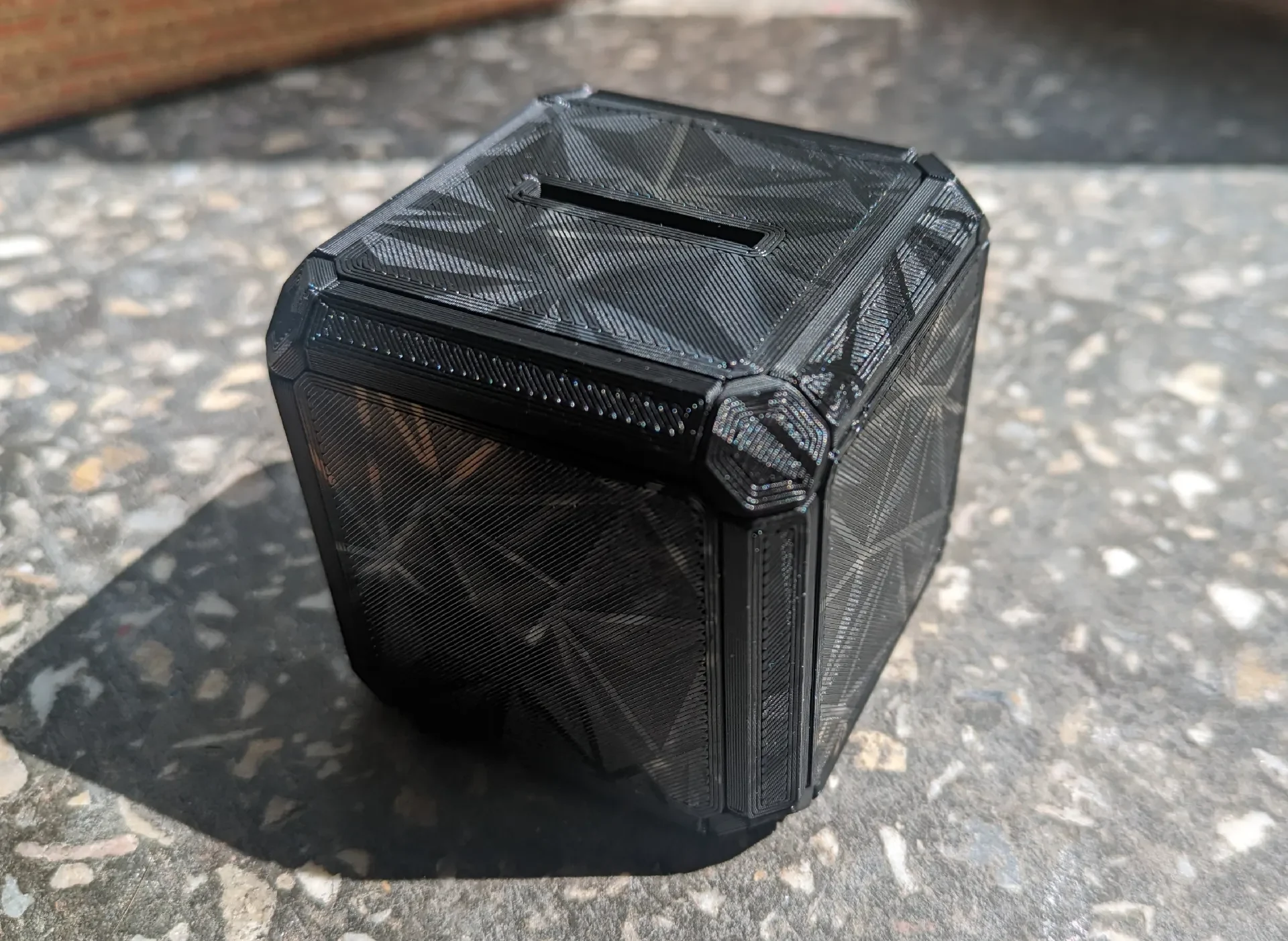

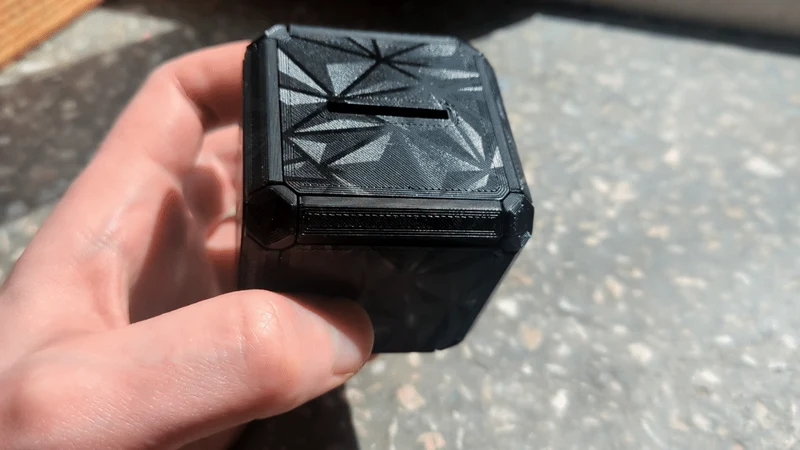

Действительно приятная особенность этого дизайна: все боковые панели напечатаны внешней стороной вниз на рабочей пластине, что позволяет показать все красивые текстуры/узоры листов рабочей пластины.

Я бы не советовал печатать коробку большого размера без добавления дополнительных ребер жесткости для боковых панелей.

Я думаю, вы можете увеличить его, если хотите более выраженные углы и края, но сам я этого не пробовал.

Параметризация

Вы можете настроить размер внешней коробки, изменив следующие параметры:

длина — мин 60мм;
в��сота — мин 60мм;
ширина — мин 60мм.
Проверьте зазоры

Все зазоры применяются к угловым деталям, поэтому напечатайте одну самую короткую кромку, а затем распечатайте основание угла и ямку, чтобы проверить зазоры. Если что-то слишком тугое или слишком свободное, отрегулируйте:

angular_edge_clearence — для регулировки соответствия между основанием угла и краем;
angular_pin_clearence — для регулировки посадки между угловым основанием и угловым штифтом.

Вы также можете смоделировать внутренние части коробки, чтобы иметь возможность легко настроить коробку в соответствии с вашими потребностями, например: вырезать прорези в боковых панелях, добавить некоторые конструкции на внутренней стороне для создания места для монтажа, добавить ребра жесткости и т. д.

Печать
Ориентация

Распечатайте все детали (кроме углового основания) снаружи на рабочей пластине лицевой стороной вниз, ориентируя их так же, как детали коробки в качестве примера.

Настройки

Я бы использовал высоту слоя не более 0,2 мм и ширину линии 0,5 мм, по крайней мере, для угловых деталей, это должно помочь с выступами.

Сборка

Распечатайте все части рамы:

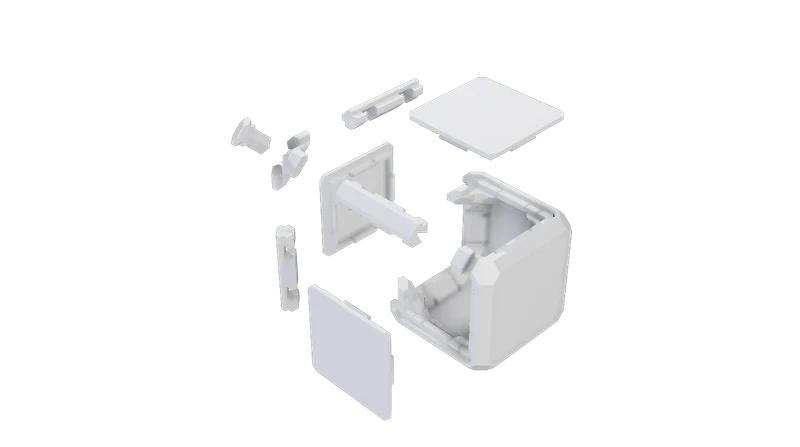

Чтобы собрать рамку, вставьте 3 разных края в угловое основание, а затем вставьте штифт. Повторите восемь раз, и вы получите собранную раму:

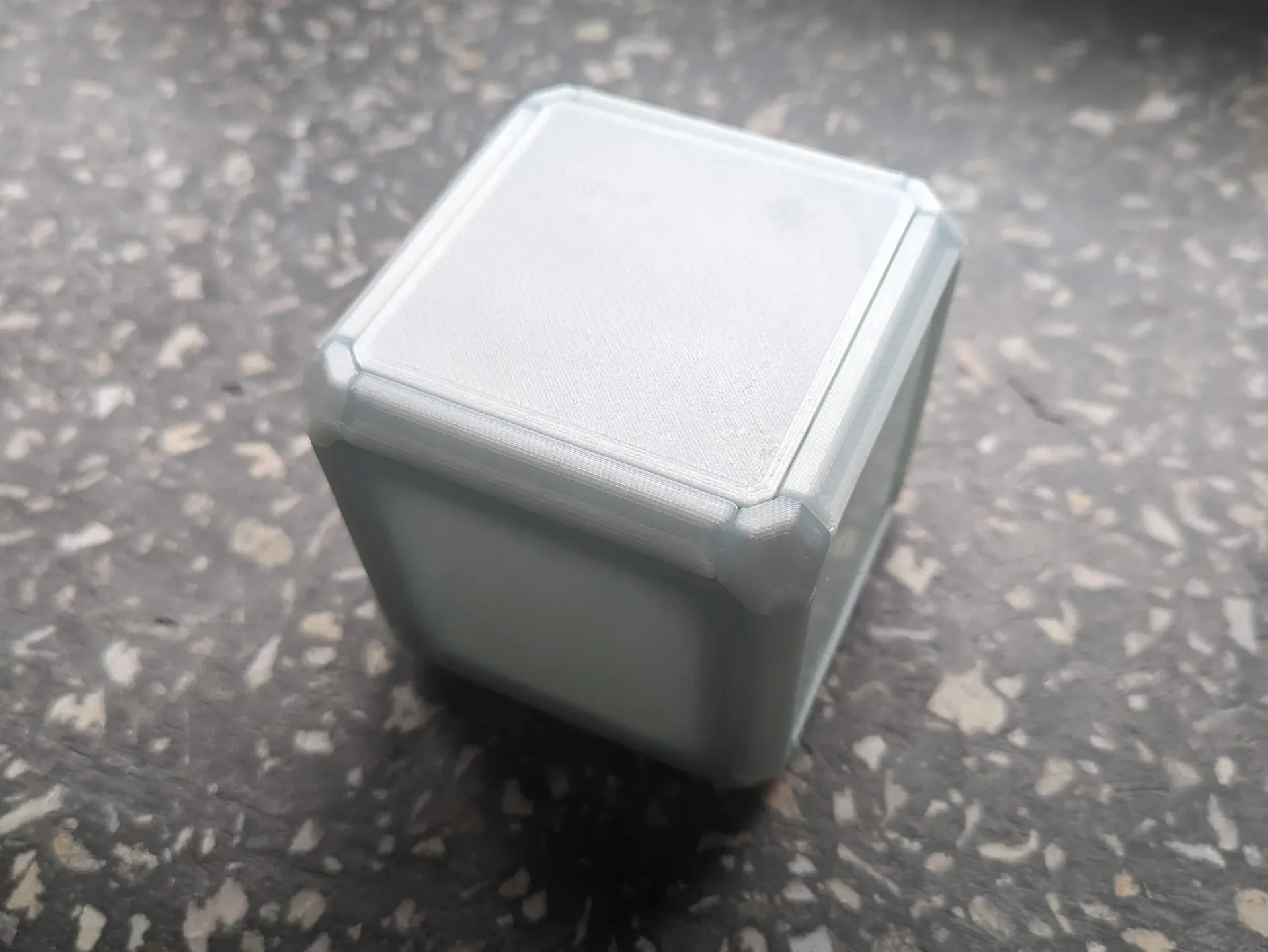

Затем задвиньте боковые панели на место и поместите внутренние компоненты, если они у вас есть:

Я думаю, что раму и/или коробку целиком можно склеить, но со всеми боковыми панелями она кажется достаточно прочной.
