Корпус Мешнологии W10

Это базовый корпус для размещения платы разработки Meshnology W10 LoRa AIoT и экрана, который входит в ее комплектацию. Я купил один из этих комплектов на Amazon и не смог найти, чтобы кто-нибудь еще разработал для него чехол, поэтому я так и сделал.

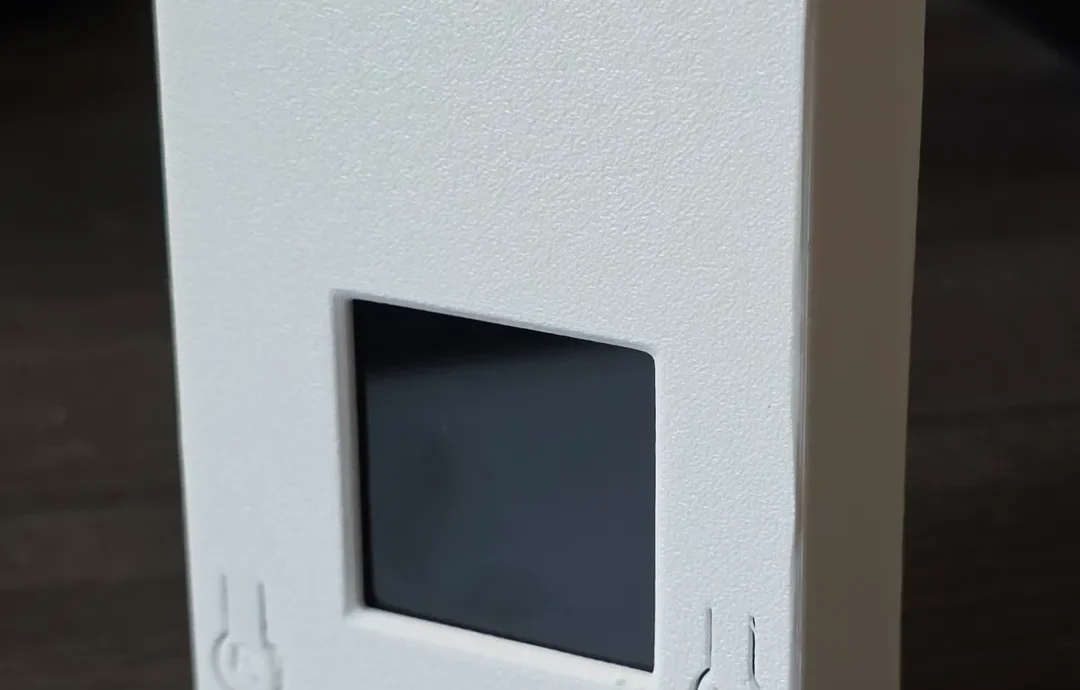

Это сделано для того, чтобы вы могли нажимать кнопки пользователя и кнопки сброса. Благодаря этому вы можете перевести его в режим вспышки, не вынимая плату из корпуса. Я не ��ключил возможность нажатия кнопки питания, потому что ограничение пространства было довольно сложным, и я не мог придумать веской причины, по которой мне все равно когда-либо придется нажимать эту кнопку. Дайте мне знать, если вы хотите, чтобы я добавил возможность нажимать кнопку питания, и я посмотрю, что можно сделать.

Обратите внимание, что в этом чехле нет места для аккумулятора. Я не использую батарею в своем приложении, поэтому не включил ее в проект.

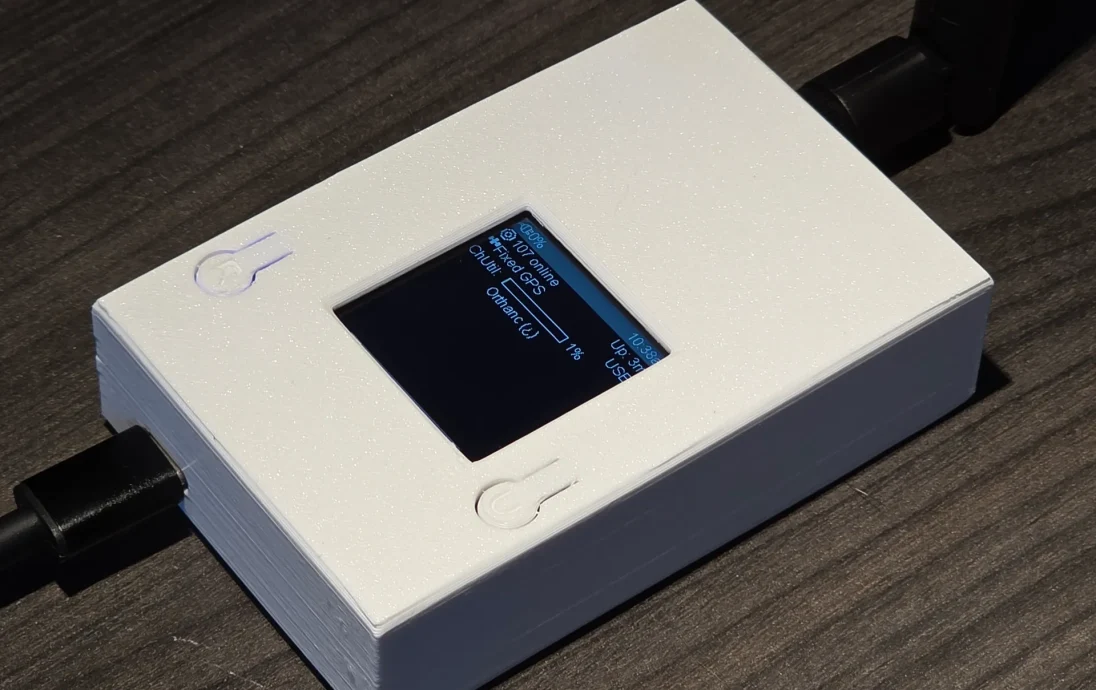

На одной из фотографий вы увидите, что на ней работает Meshtastic, но на самом деле эта плата официально не поддерживается Meshtastic (по крайней мере, на момент написания этой статьи). Мне удалось запустить его на W10 после внесения нескольких изменений в код и сборки проекта из исходного кода.

Примечания к печати и сборке:

Я напечатал PLA с высотой слоя 0,2 мм и заполнением гироида 20%. Я уверен, что PETG подойдет. Возможно, вам придется напечатать опоры в 4 отверстиях для винтов на задней крышке (я так и сделал).

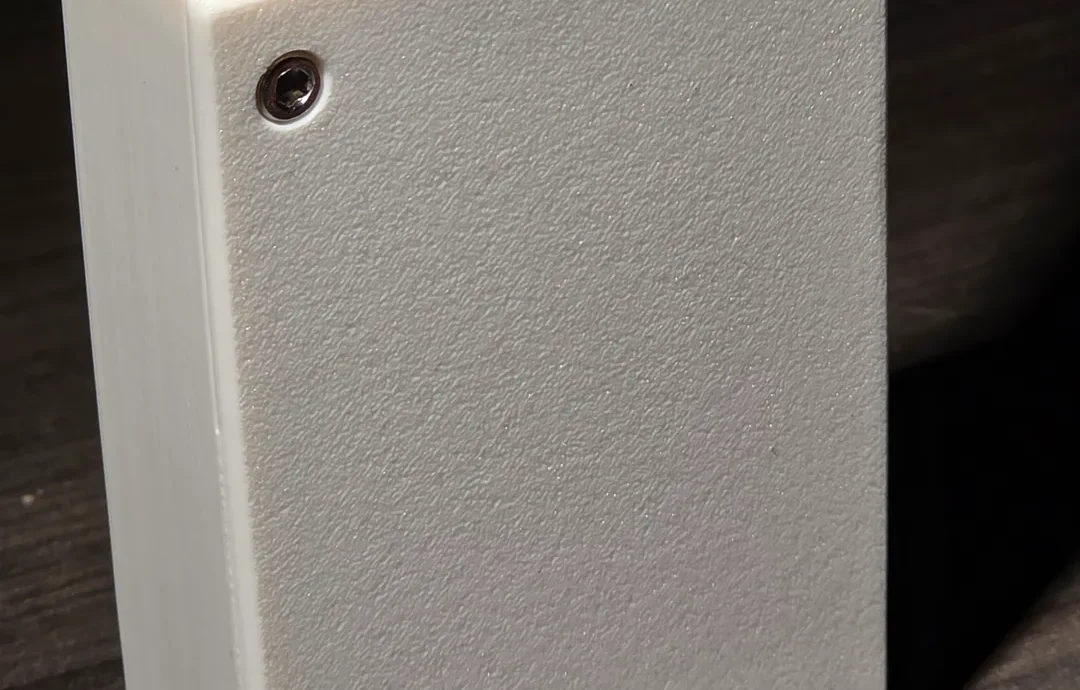

Задняя крышка имеет небольшую выемку, поэтому ее можно устанавливать только в одном направлении, поскольку расстояние между отверстиями для винтов не совсем симметрично с обеих сторон, но близко. Чтобы не рисковать случайно ошибиться в ориентации, я сделал небольшую выемку, чтобы правильная ориентация была очевидна.

Для крепления корпуса обратно к основному корпусу требуются 4 винта с головкой под торцевой ключ M3 x 8 мм (или длиннее).

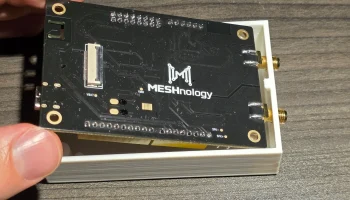

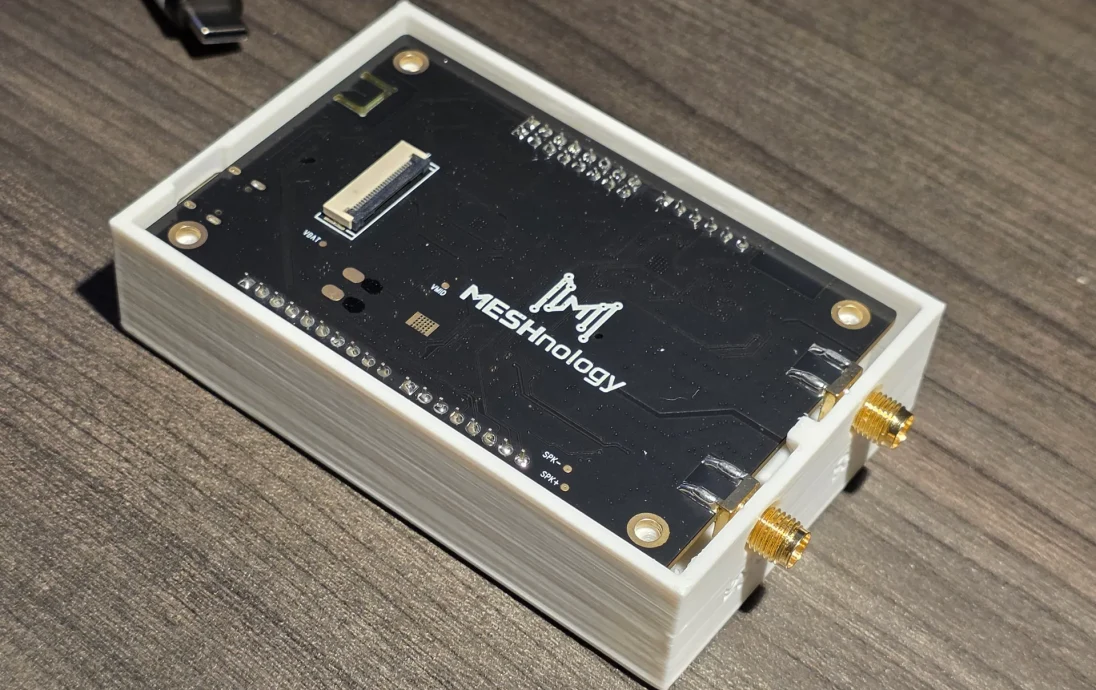

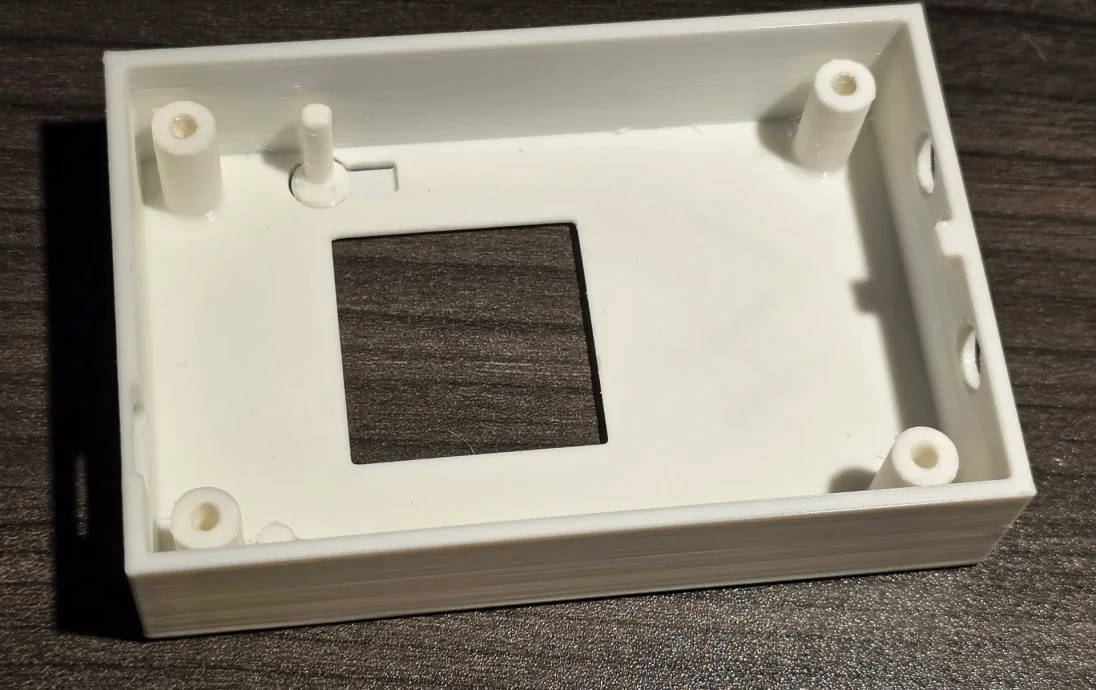

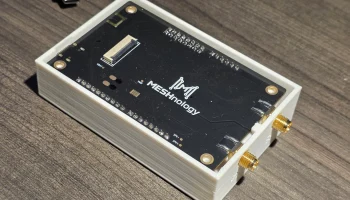

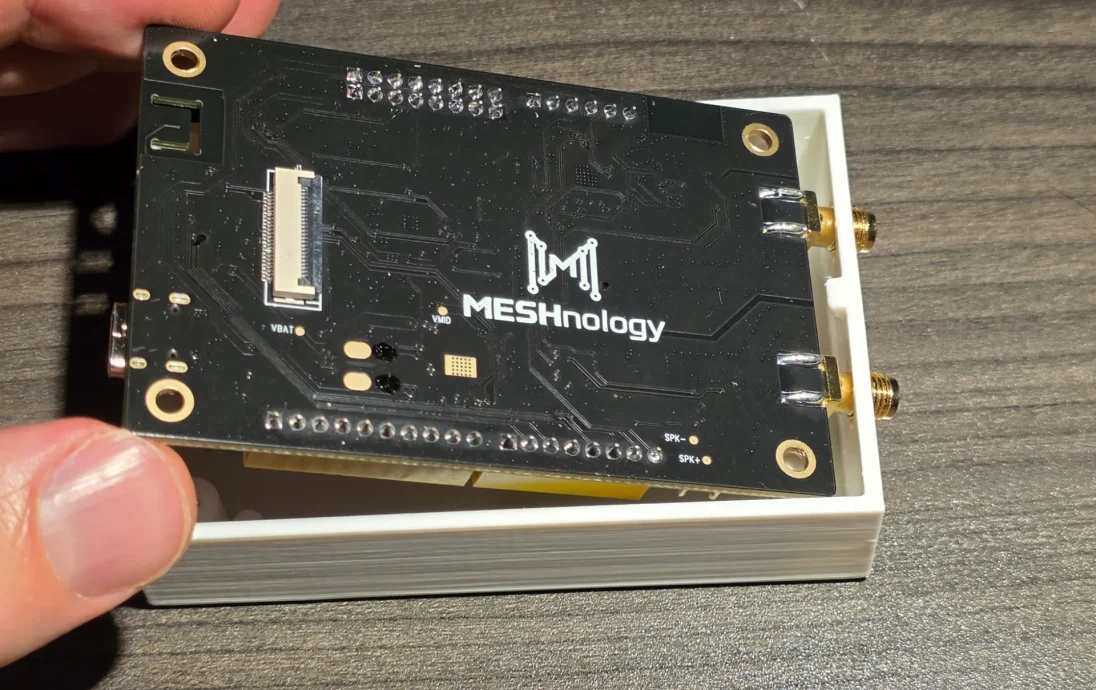

Сначала вставьте плату W10 в отверстия для антенных разъемов, затем опустите ее в корпус, чтобы она опиралась на четыре стойки.
