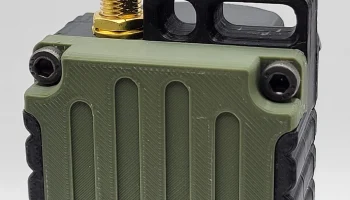

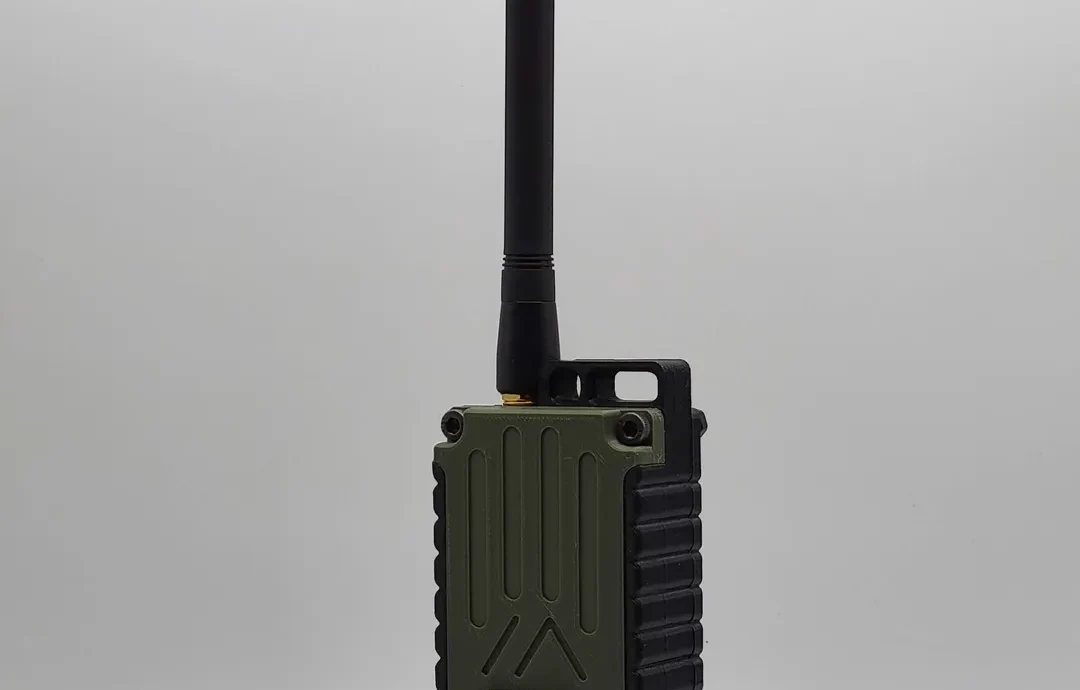

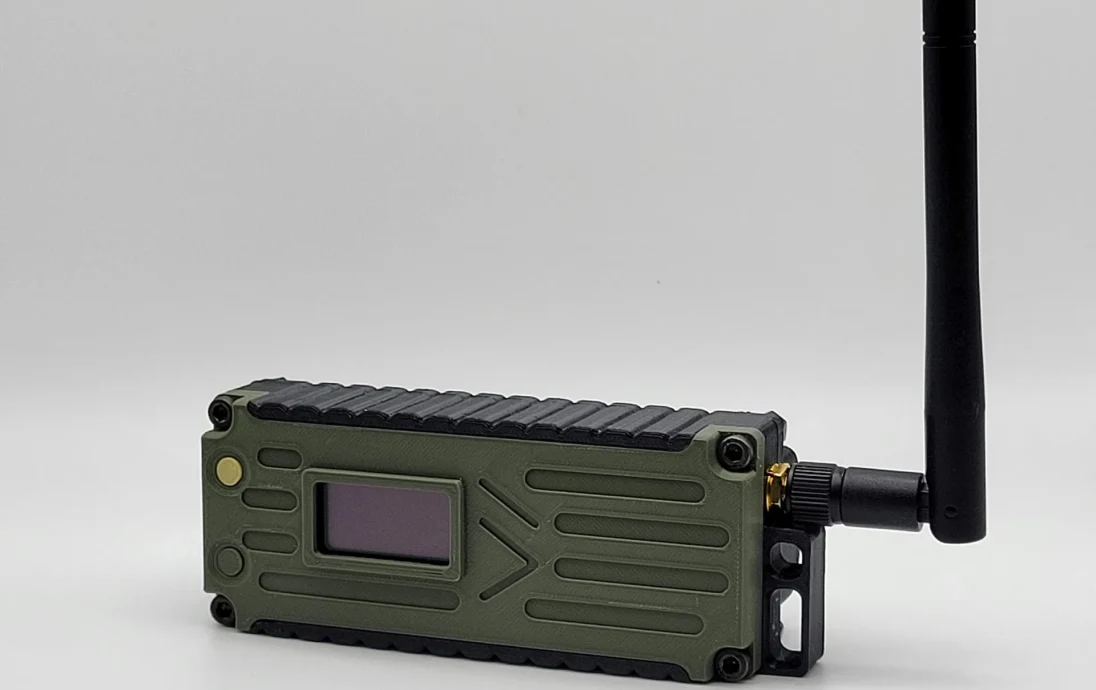

Чехол Heltec v3 для Meshtastic
**Вы можете приобрести этот и другие уже напечатанные футляры:**
Клиенты из США могут приобрести в QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)
Клиенты из Великобритании и ЕС могут приобрести в 3DChicken:
(https://www.3dchicken.co.uk)
Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгод�� от моих проектов без моего явного разрешения.
Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (http://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.
Учитывая все вышесказанное, переходим к моделям...
Обновление от 13 апреля 2024 г.:
Обновлены почти все модели:
Рамки и задняя крышка теперь поддерживают аккумулятор емкостью 103665 (аналогично липо-пакету MakerFocus 3000 мАч).
Несколько вариантов толщины задней обложки

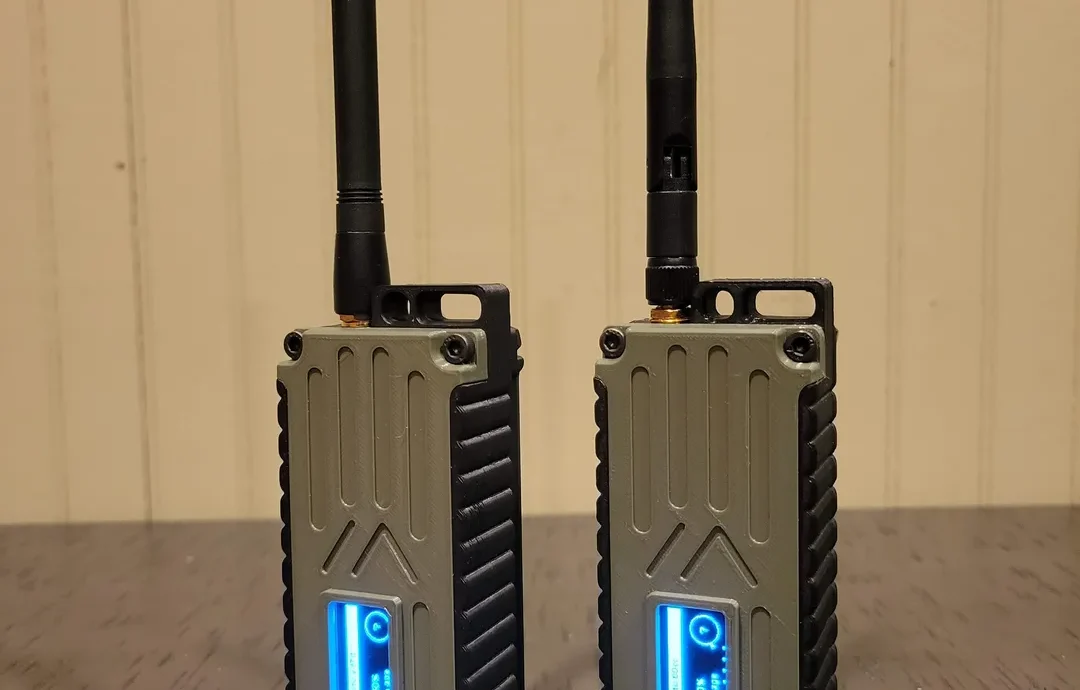

Это случай плат Heltec v3, разработанных с учетом проекта Meshtastic (https://meshtastic.org).

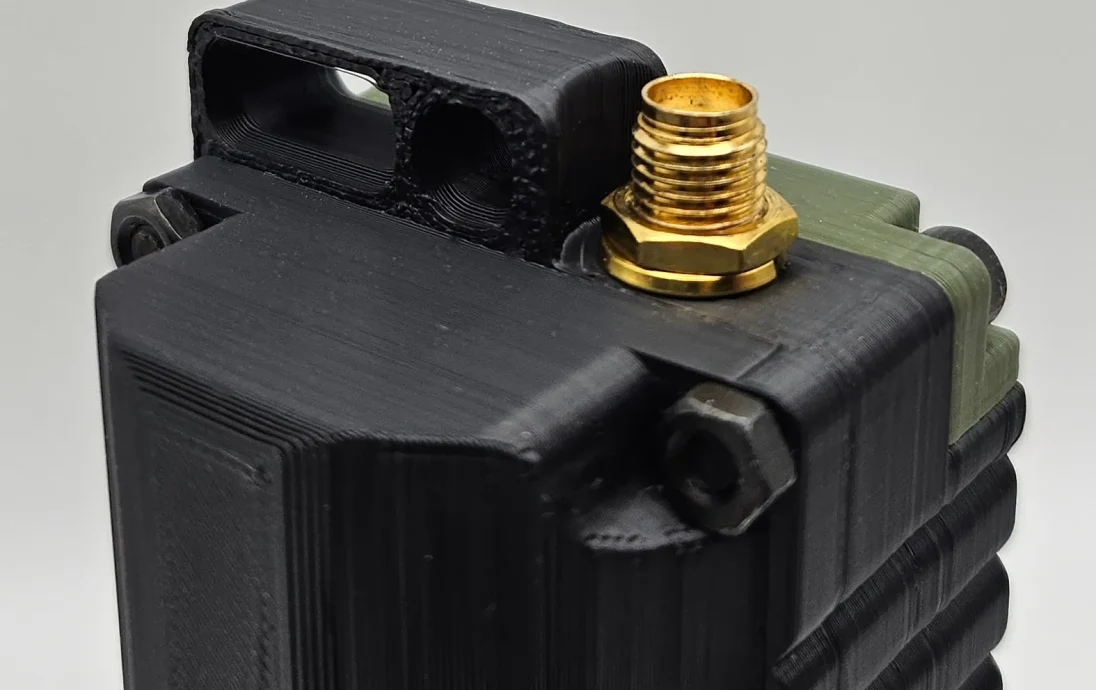

Для полного корпуса требуется пять моделей, а также ви��ты с головкой под торцевой ключ и антенный кабель SMA; обратитесь к списку деталей ниже.
Требуемое оборудование:

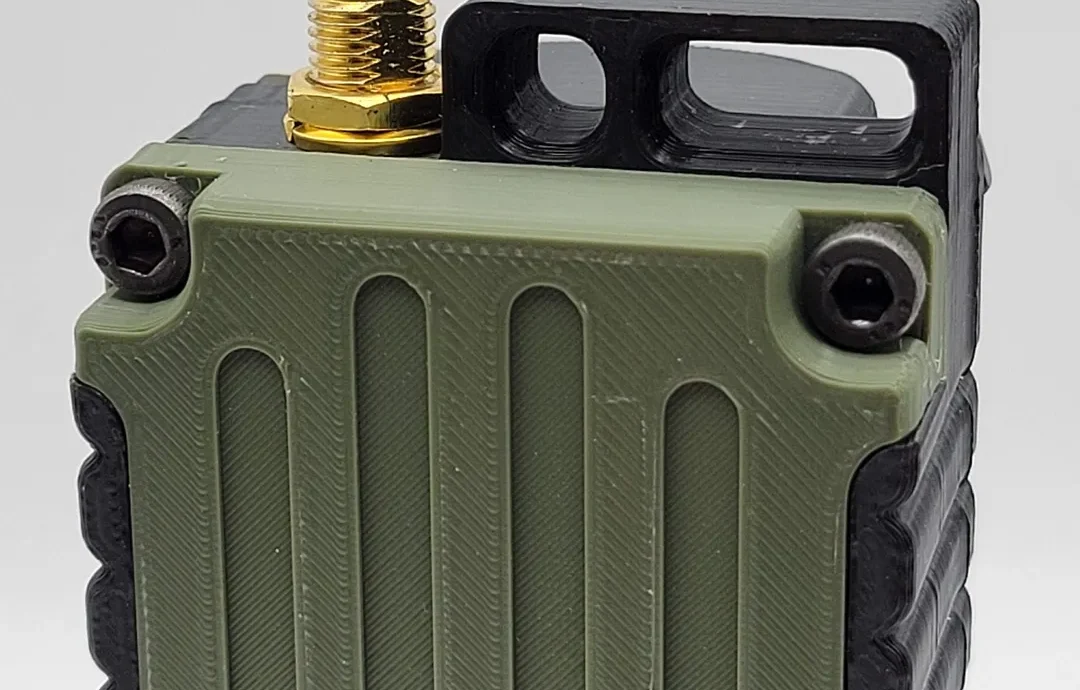

Четыре (4) винта с головкой под торцевой ключ M3x20 мм.
Четыре (4) гайки M3
Батарея: элемент 18650 (в целях безопасности настоятельно рекомендуется использовать защищенные элементы!) или плоский литий-полимерный тип. Максимальные размеры отсека для плоской литий-ионной батареи: 70 x 28 x 16 мм (ДxШxВ).
Дополнительное оборудование:

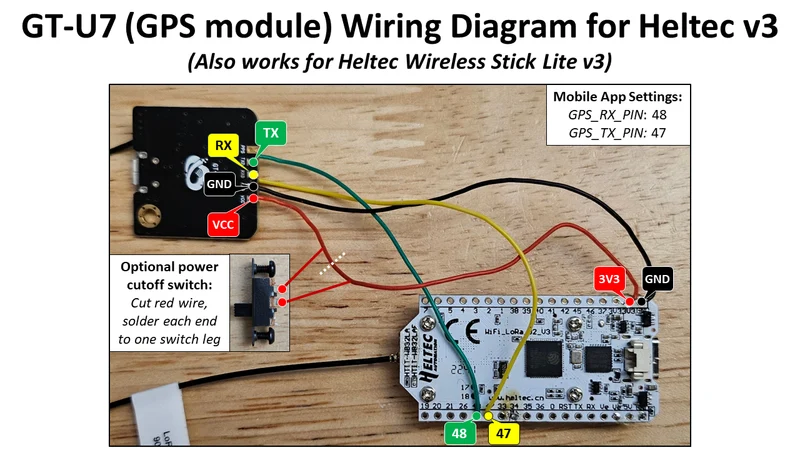

GPS-модуль GoouuuTech GT-U7 (чип ublox NEO-6M) или GPS-модуль аналогичного размера: https://www.amazon.com/Navigation-Positioning-Sensitivity-Consumption-High-Precision/dp/B08MZ2CBP7 (также доступен через Ali Express)
3-контактные двухпозиционные ползунковые переключатели для крепления на панели для включения/выключения GPS и/или питания: https://www.amazon.com/gp/product/B06XFXWLJP
Акриловое окно, вырезанное лазером (см. примечание ниже)
Минимально необходимые файлы модели:
Heltec-v3_front-<шаблон>
+ИЛИ+ Heltec-v3_front-noscreen-<шаблон>
Heltec-v3_back-<шаблон>
+ИЛИ+ Heltec_v3_back-18650-<тип>
Heltec-v3_frame-noswitch/GPSswitch/powerSwitch/powerSwitch-GPSswitch
Heltec-v3_button- (требуется две; рекомендуется среднего размера)

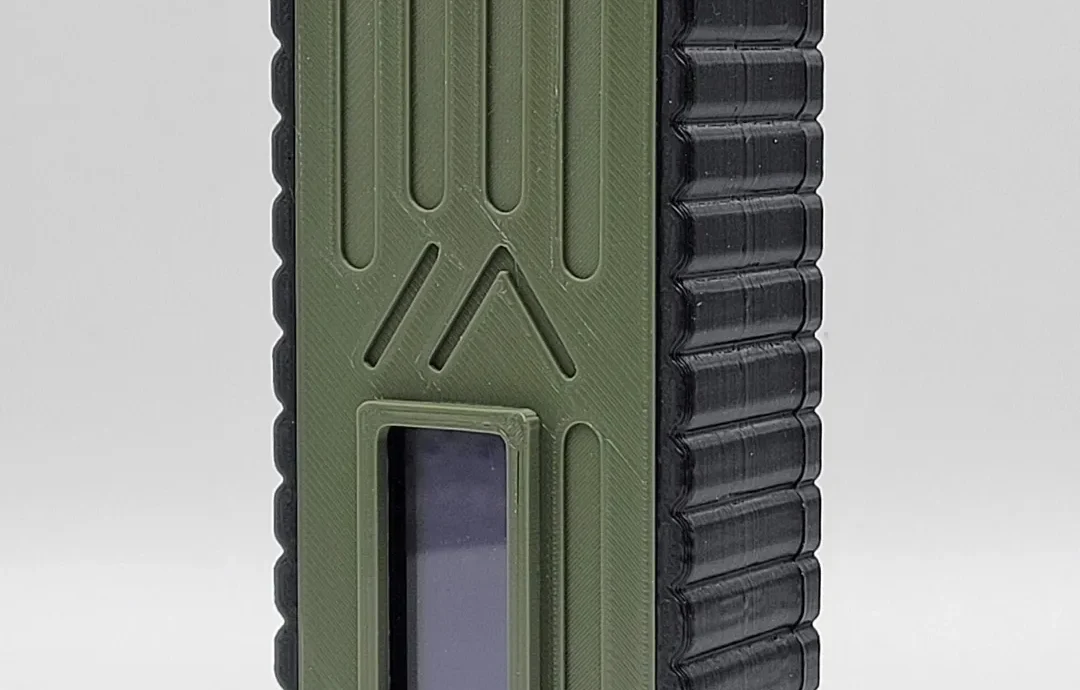

Существует несколько версий модели Heltec-v3_front-xxx, включая версии без экрана (экран снимать не нужно, он просто закрыт).
Я также включил SVG-файл для дополнительного акрилового окна, вырезанного лазером, из акрила толщиной 1 или 1,5 мм. Если вы хотите такой, но у вас нет лазерного резака, я продаю его в своем магазине на Etsy.
