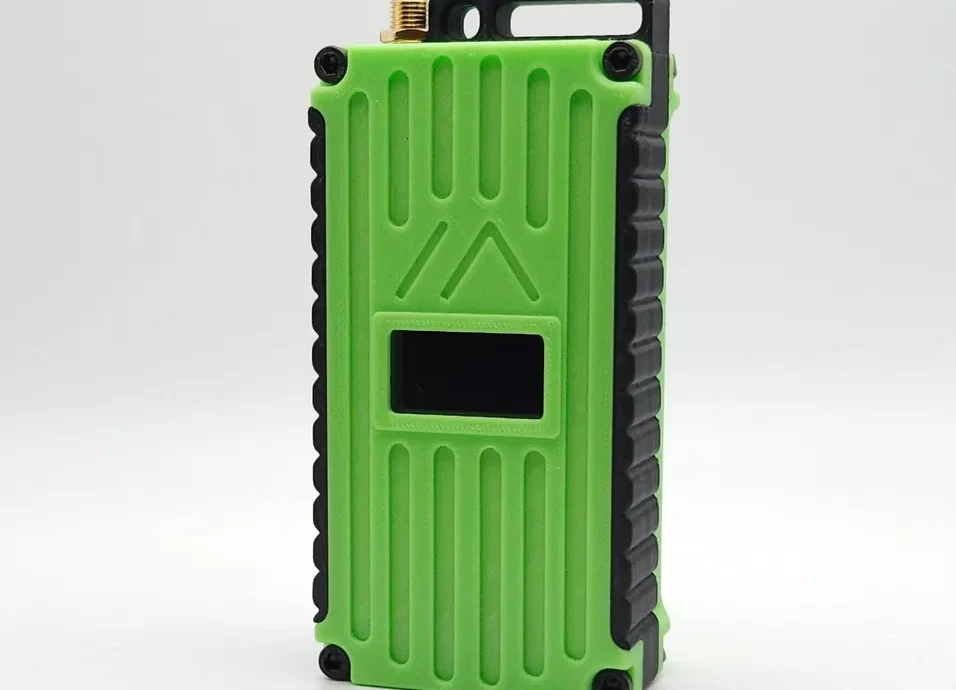

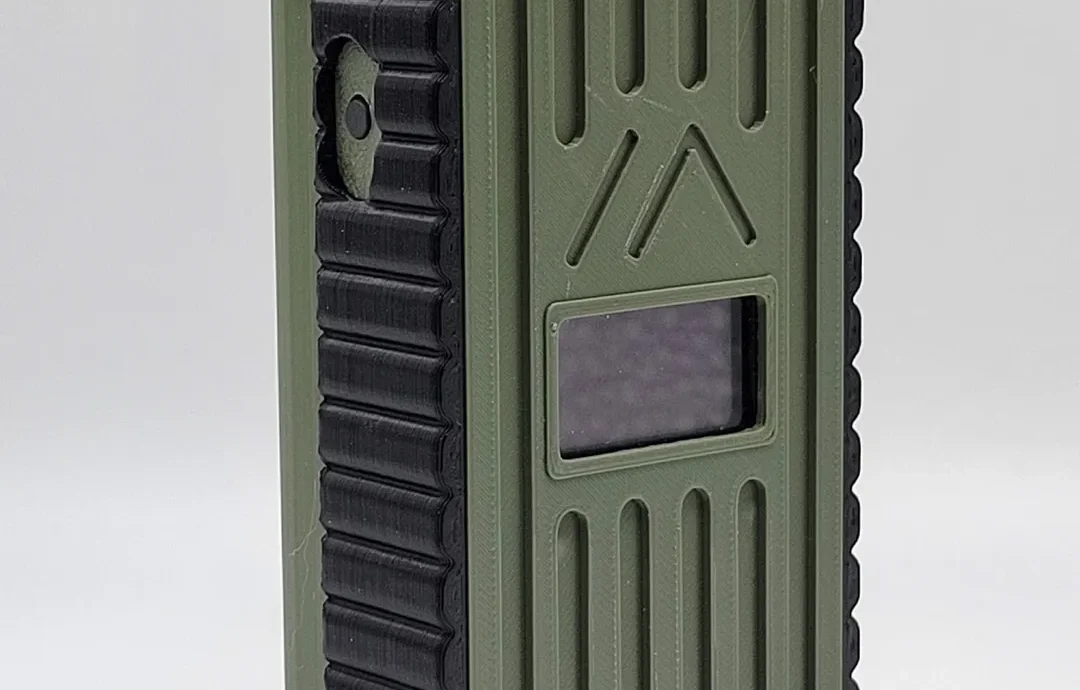

Чехол RAK19007/RAK5005 для Meshtastic

**Вы можете приобрести этот и другие уже напечатанные футляры:**

Клиенты из США могут приобрести в QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Клиенты из Великобритании и ЕС могут приобрести в 3DChicken:
(https://www.3dchicken.co.uk)

Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгоды от моих проектов без моего явного разрешения.

Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (https://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.

Учитывая все вышесказанное, переходим к моделям...

Обновление от 15 сентября 2023 г.:

Исправлена проблема с глубиной винтов для передних крышек GPSswitch и PowerSwitch.
Загружен v15 всех моделей корпусов со множеством доработок.
Добавлен новый узор «Волны».
Добавлены задние крышки для поддержки литий-полимерных аккумуляторов толщиной 6, 9 и 12 мм.
Добавлены «гладкие» и «ребристые» боковые версии задней крышки аккумулятора 18650.

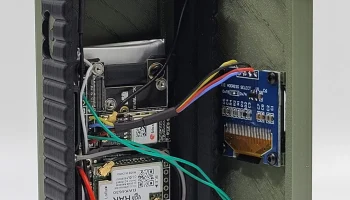

Это относится к комплектам RAKwireless RAK19007 и RAK5005 WisBlock, разработанным с учетом проекта Meshtastic (https://meshtastic.org). В нем можно разместить базовую плату RAK19007 или RAK5005, а также модули RAK4631 (LoRa), RAK12500/1910 (GNSS/GPS), RAK13002 (IO) и RAK18001 (пьезозуммер).

Требуемое оборудование:

Четыре (4) винта с головкой под торцевой ключ M3x20 мм.
Четыре (4) гайки M3
Четыре (4) винта M2,5 (для крепления базовой платы RAK к раме)

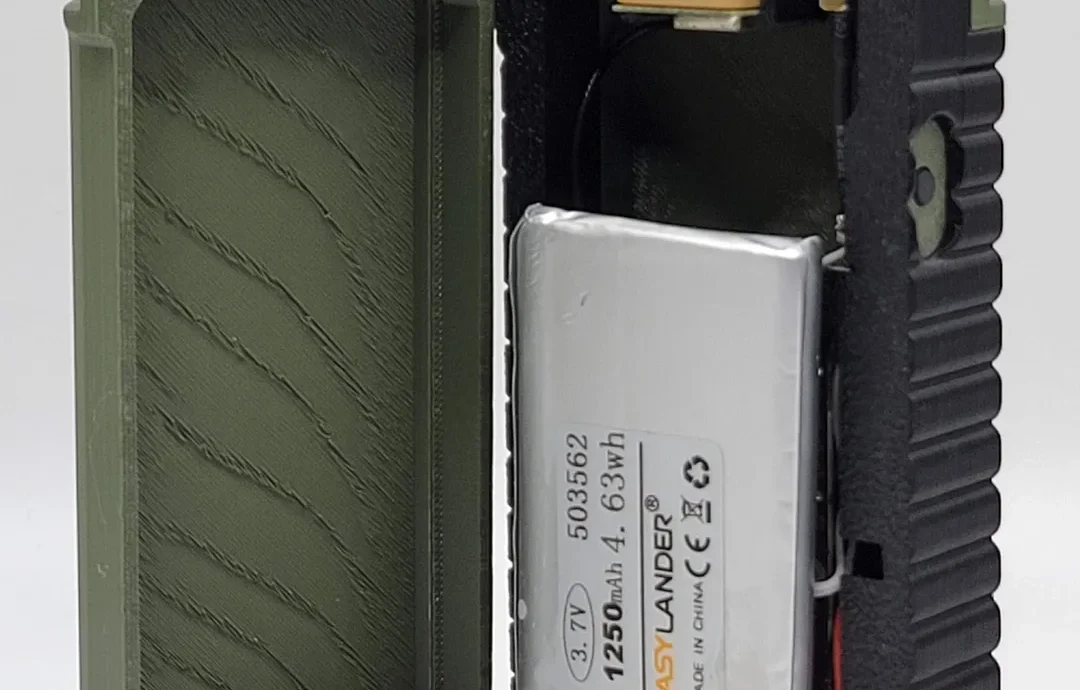

Маленькая батарея: один (1) литий-ионный аккумулятор: 1200 мАч с https://www.adafruit.com/product/258.

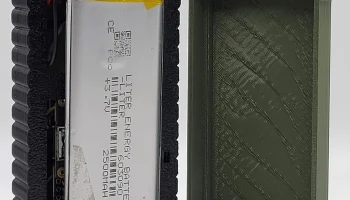

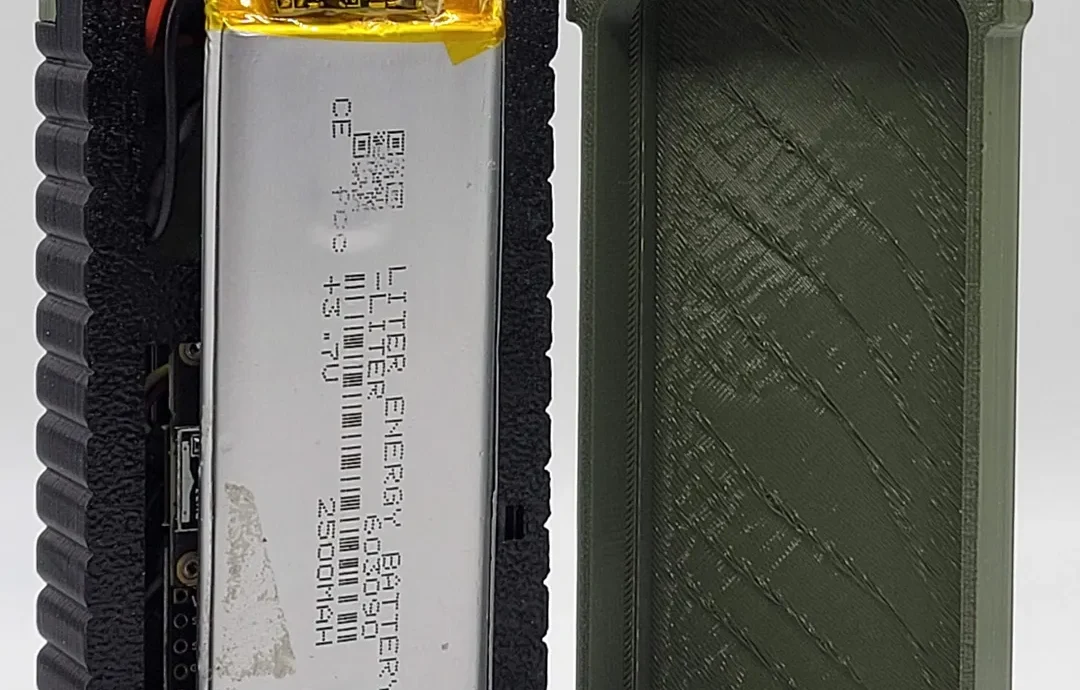

Большая батарея: один (1) литий-ионный аккумулятор: 2500 мАч с https://www.aliexpress.us/item/3256802801560925.html (код батареи 603090).
Аккумулятор большего размера: один (1) литий-полимерный аккумулятор MakerFocus емкостью 3000 мАч: https://www.amazon.com/3000mAh-Rechargable-Protection-Insulated-Development/dp/B08T6GT7DV; требуется задняя крышка аккумуляторного отсека толщиной 12 мм.
Самые большие батареи: две (2) ячейки 18650 (настоятельно рекомендуется использовать защищенные батареи!)

Дополнительное оборудование:

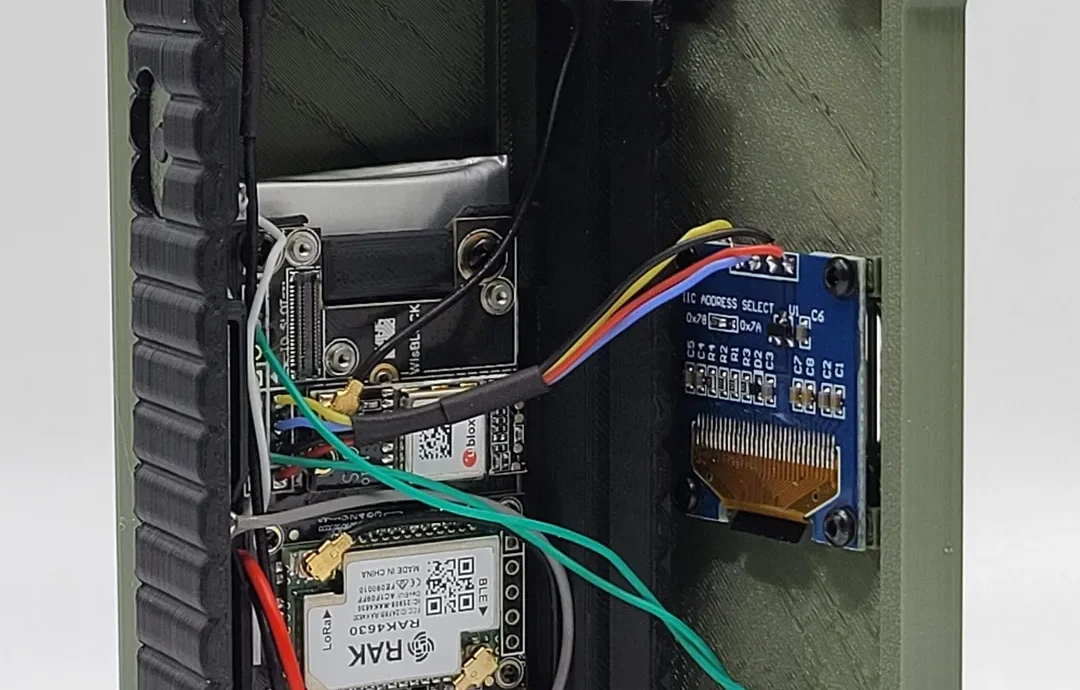

RAK1921 или аналогичный 0,96-дюймовый OLED-экран
Четыре (4) винта M2x4 мм (для крепления OLED-экрана)
Четыре (4) шайбы M2 (для крепления OLED-экрана)

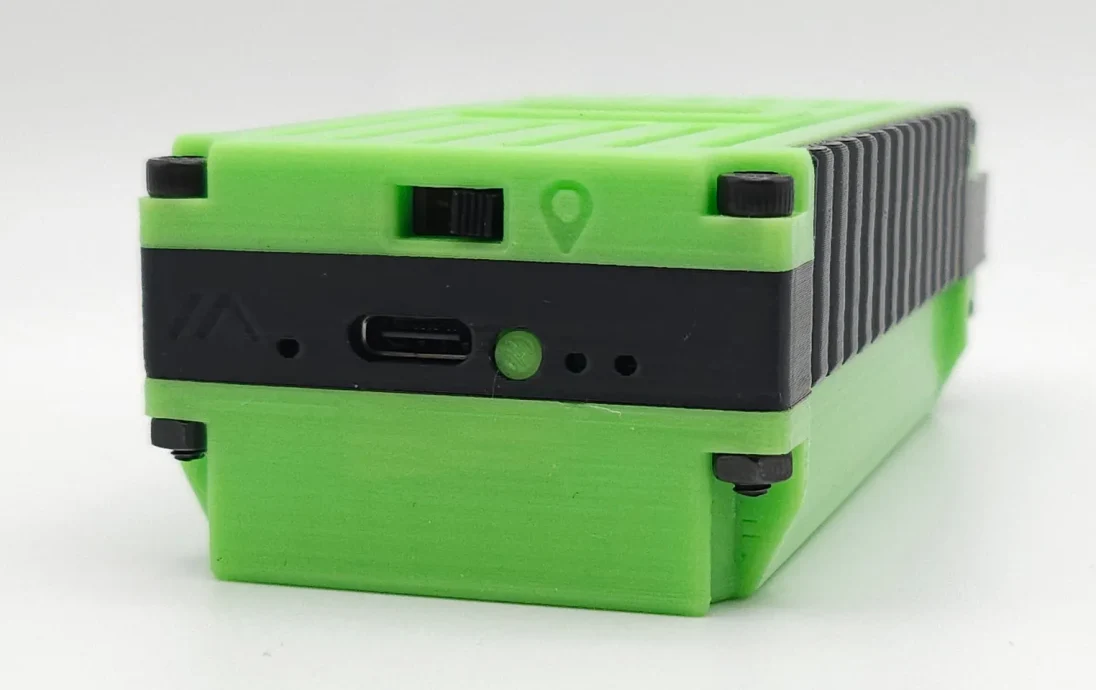

Один (1) миниатюрный ползунковый переключатель SS-12F16 G4 (для переключателя питания GPS): https://amazon.com/dp/B08947137H
Одна (1) микрокнопка мгновенного действия (для IO5/пользовательской кнопки): https://amazon.com/gp/product/B07C7211PJ. Примечание. Для пользовательской кнопки требуется либо плата ввода-вывода RAK13002, либо «мини-плата ввода-вывода» (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless), которая открывает контакт IO5. физически не присутствует на базовых платах RAK19007 и RAK5005
Один (1) держатель для двух батарей 18650 (при использовании расширенной задней крышки батареи 18650): https://www.mpja.com/PARALLEL-Battery-Holder-for-Two-18650-Lithium-Batteries/productinfo/36012+BH/

Минимально необходимые файлы модели:

RAK19007-5005_front-<шаблон> (горизонтально ориентированный экран)
+ИЛИ+ RAK19007-5005_front-<шаблон> (вертикально ориентированный экран)
+ИЛИ+ RAK19007-5005_noscreen-front-<шаблон>
+ИЛИ+ -GPS-front-<шаблон> (включает область для ползункового переключателя для переключения мощности GPS)
RAK19007-5005_back-<выбор рисунка и толщины аккумулятора>
RAK19007-5005_кнопочная панель (только если пользовательская кнопка)
RAK19007-5005_кнопка-сброс
RAK19007(или 5005)_frame (кнопка пользователя или кнопка без пользователя)

Примечания:

Размеры: 103 мм (Д) x 50 мм (Ш) x 30 мм (В) — стандартная задняя панель аккумулятора толщиной 12 мм.
Размеры: 103 мм (Д) x 50 мм (Ш) x 45 мм (В) — расширенная задняя часть аккумулятора 18650
ДОПОЛНИТЕЛЬНО: GPS-переключатели больше не требуются, начиная с прошивки Meshtastic версии 2.2.4; тройное нажатие пользовательской кнопки выключает/включает питание модуля GPS (если установлен)
