H1+ - улучшенный чехол H1 для Heltec V3/Heltec V4 от muzi..

[3 декабря 2025 г.] — Вторая версия V2.1 — добавлены чехлы, совместимые с Heltec V4.

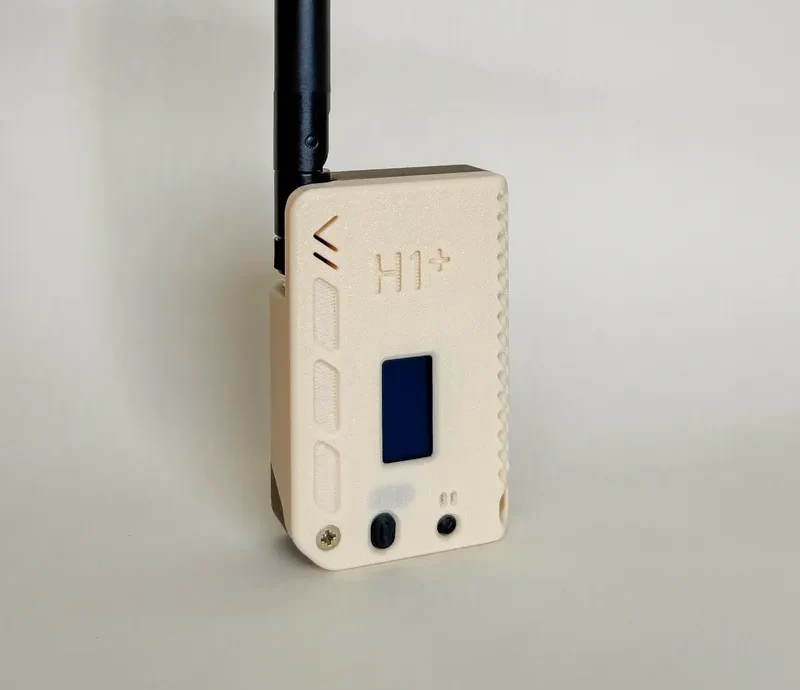

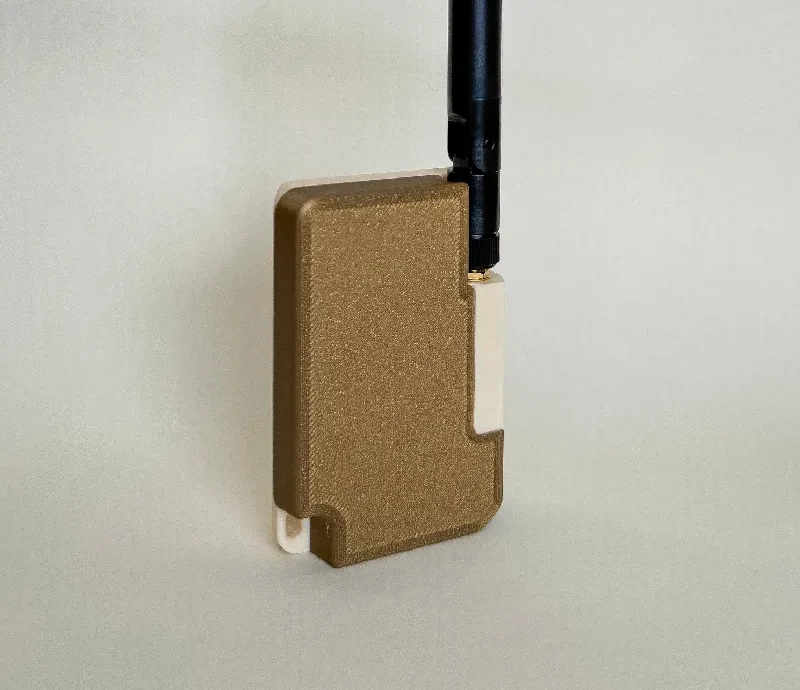

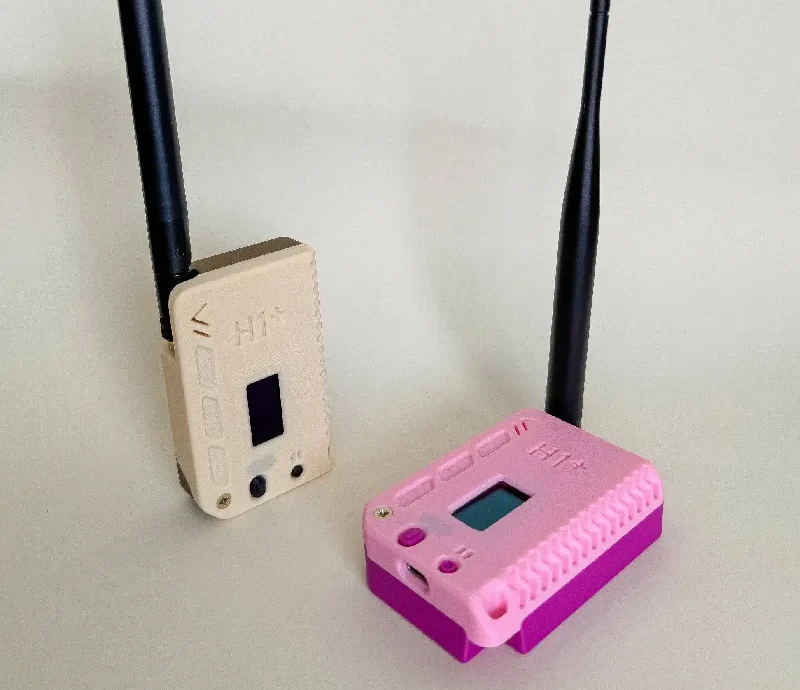

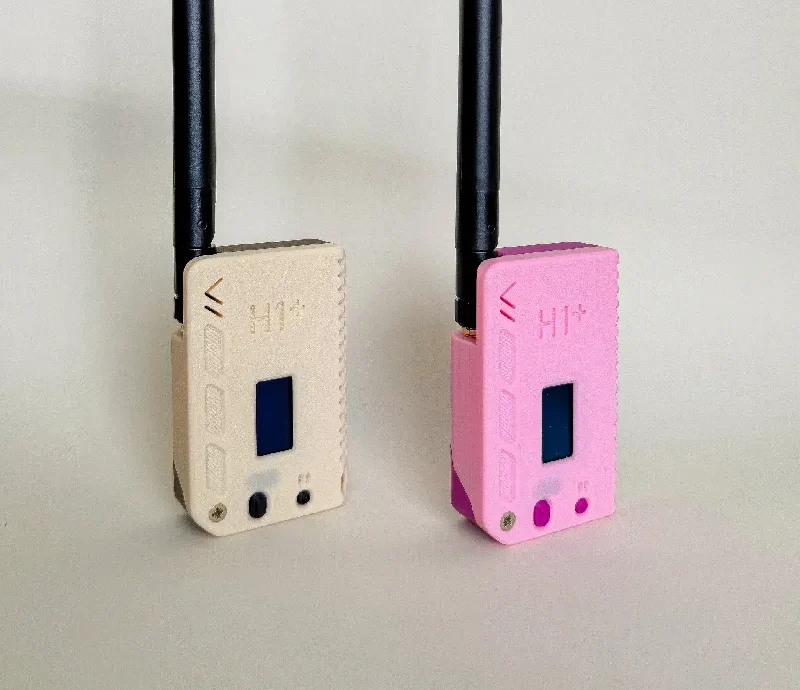

Этот корпус H1+ представляет собой ремикс оригинального дизайна корпуса H1 от muzi.works и переработан, как следует из "+" в названии, для размещения еще более усовершенствованной сборки на базе платы Heltec V3/V4 LoRa на основе того, что поддерживает оригинальный корпус H1:

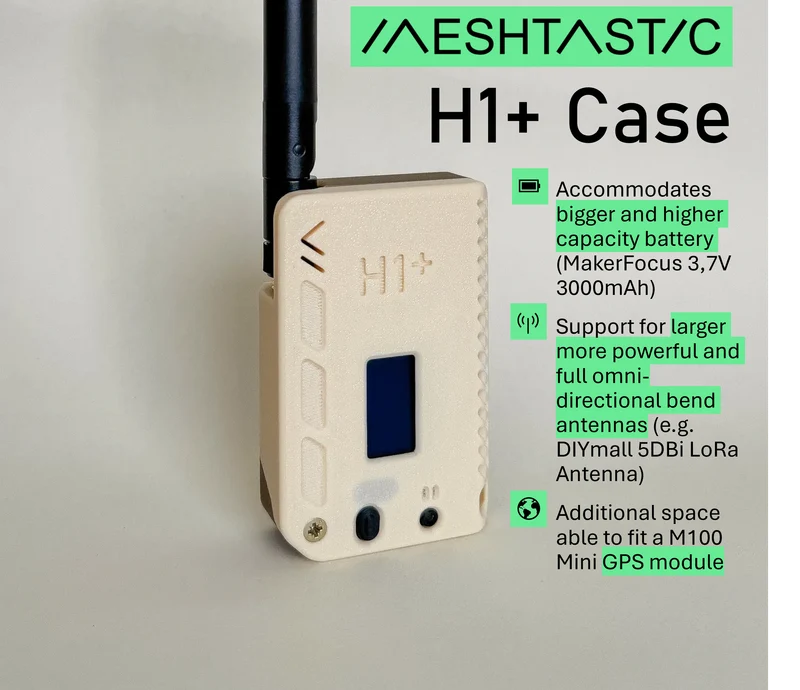

— Увеличен общий размер корпуса для размещения аккумуляторов большей емкости (и, следовательно, большего размера) до 10 x 35 x 65 мм (MakerFocus 3,7 В, 3000 мАч) для увеличения срока службы батареи.
— Поддержка более крупных и мощных антенн диаметром до 15 мм у основания, а также полный всенаправленный изгиб для сгибаемой антенны (например, антенна LoRa DIYmall 5DBi)
— Дополнительное место для установки небольшого GPS-модуля (например, HGLRC M100 Mini GPS)
— Надпись H1+ на передней панели корпуса в качестве дополнительной детали для придания еще более уникального вида.
— Heltec V4-совмест��мая версия всех вариантов корпуса H1+

Рекомендуется печатать матовой нитью для лучшего сцепления.
Коснитесь стойки M3x0,5 на «Задней части корпуса», стараясь не проткнуть лицевую сторону в конце отверстия.

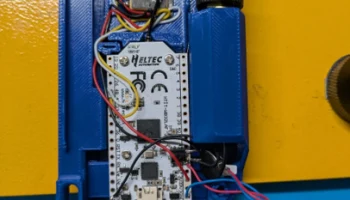

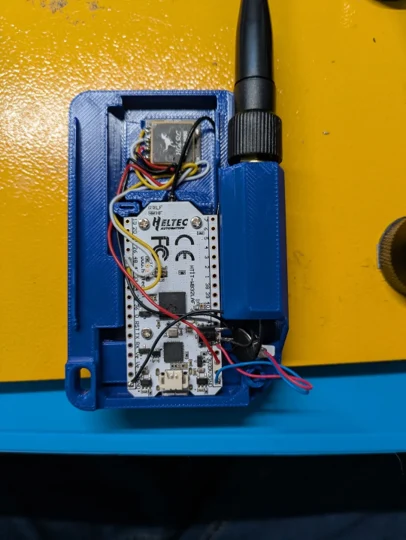

Установите кнопки, плату, косичку SMA и соедините 2 половинки корпуса вместе.
Для версий по умолчанию (Heltec V3) закрепите винтом M3x12 мм для обеспечения прочного корпуса. Для версий Heltec V4 вместо этого рекомендуется использовать более длинный винт M3x14 мм.

Подходит:
— Аккумулятор размером до 10 x 35 x 65 мм (MakerFocus 3,7 В, 3000 мАч)
— Косичка от U.FL до SMA (минимум) длиной 10 см.
— Антенна SMA на ваш выбор диаметром до 15 мм у основания
— Небольшой GPS-модуль, а именно HGLRC M100 Mini GPS.

Рекомендуемая б��тарея:
MakerFocus 3,7 В 3000 мАч LiPo JST 1.25

Рекомендуемая антенна:
Всенаправленная антенна LoRa DIYmall 5DBi

Рекомендуемый модуль GPS:
HGLRC M100 Мини GPS

Размеры:
— 57,4 x 85,6 x 23,8 мм [2,26 x 3,37 x 0,94 дюйма]
— 48 г [1,69 унции]

Отказ от ��тветственности:
Этот дизайн корпуса никоим образом не связан с muzi.works и MUZI WORKS LLC. Единственное отношение к muzi.works и MUZI WORKS LLC связано с ремиксовой природой вышеупомянутого дизайна.

Meshtastic® является зарегистрированной торговой маркой ООО «Мештастик». Программные компоненты Meshtastic выпускаются под различными лицензиями, подробности см. на GitHub. Гарантия не предоставляется — используйте на свой страх и риск.
