Мештастик нода Magsafe

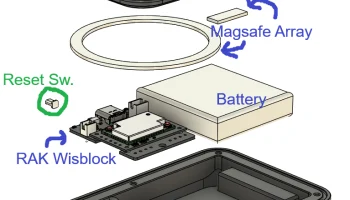

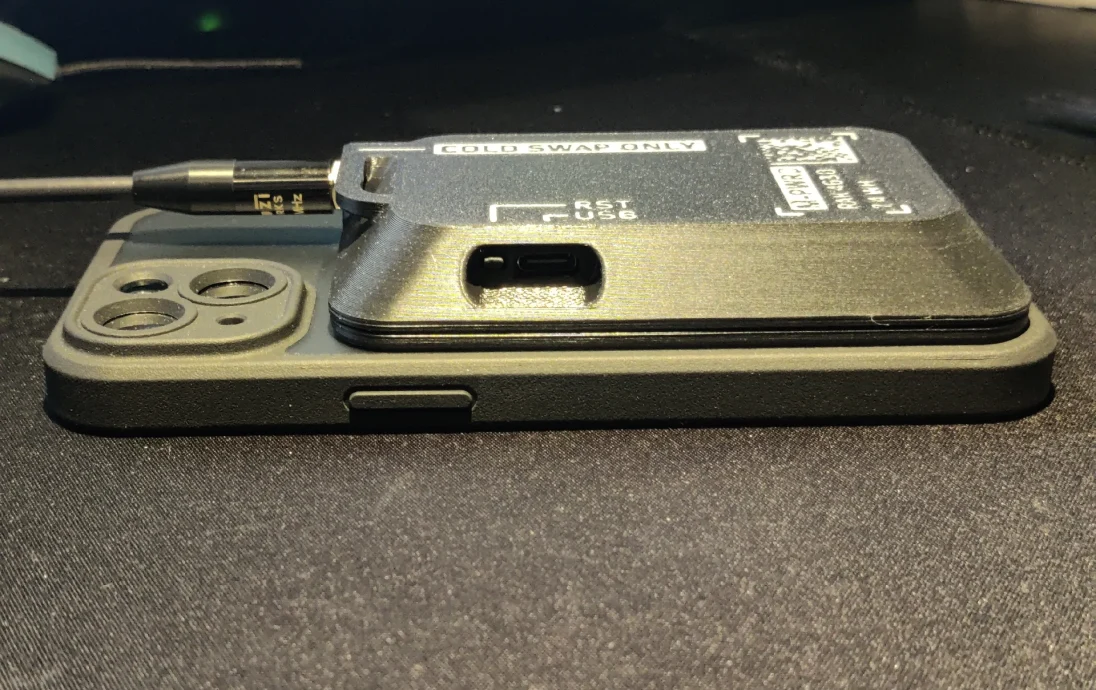

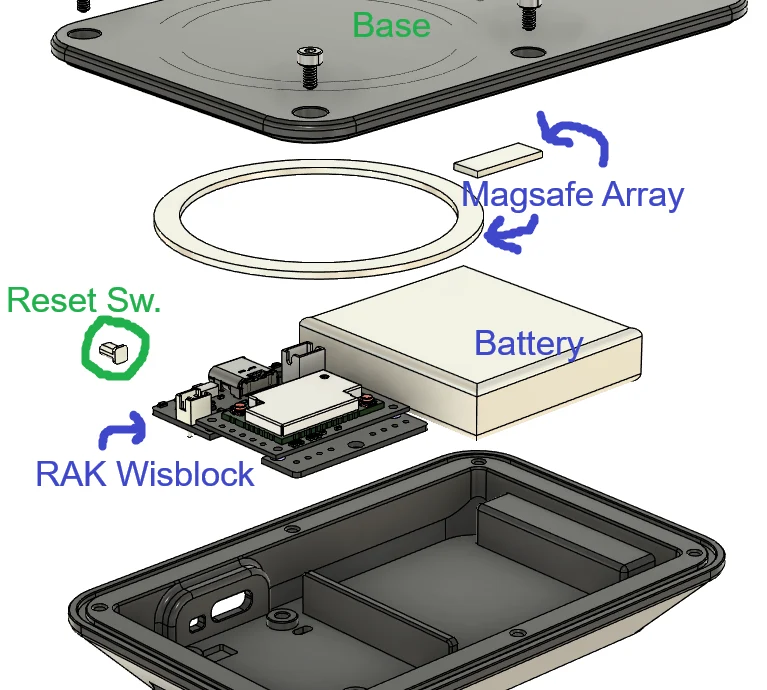

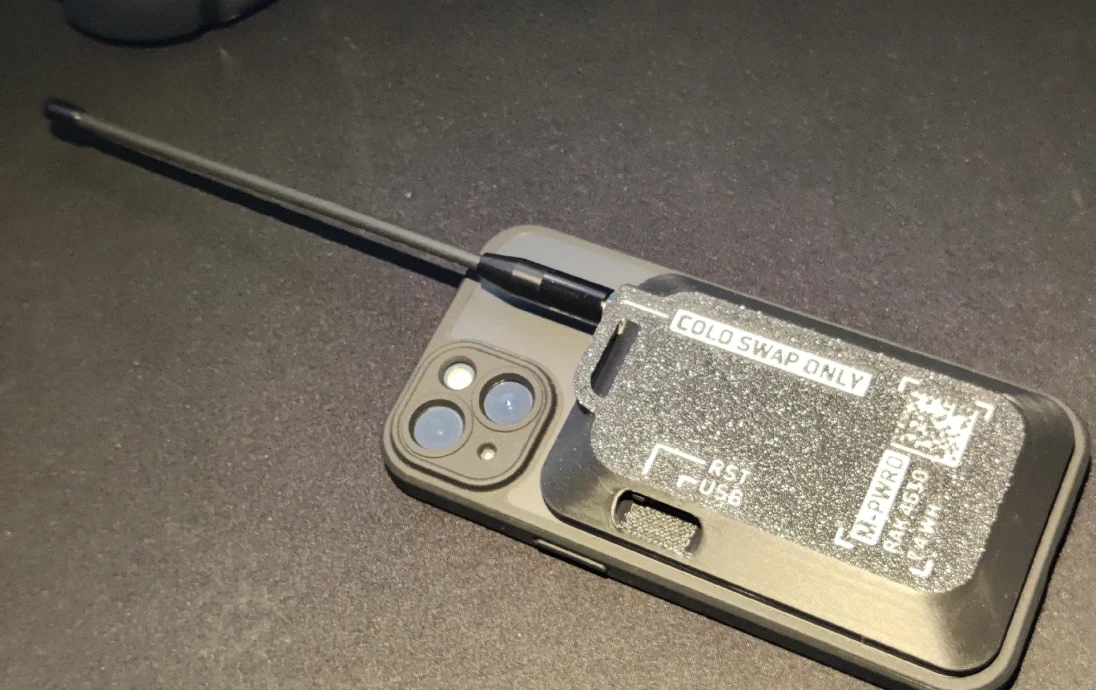

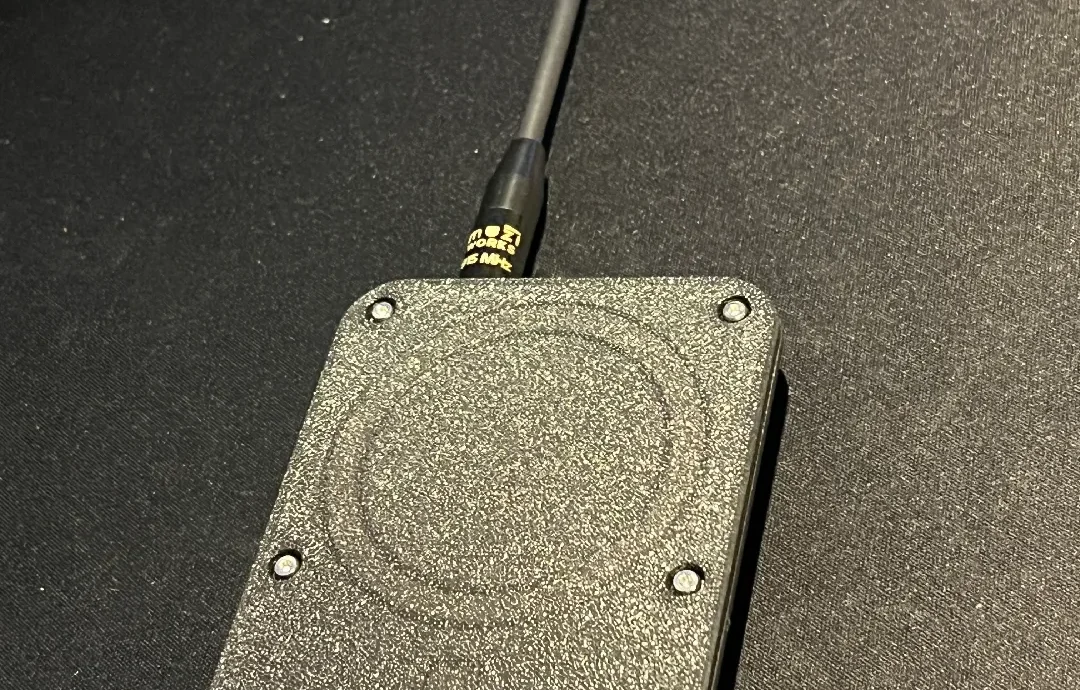

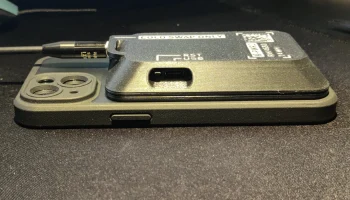

Это корпус для размещения базы RAK Wireless RAK19003 и ее модуля RAK4630 LoRa на задней панели телефона, совместимого с Magsafe, для использования с Meshtastic. Это добавляет около 16 мм к общей толщине телефона. Его также можно приклеивать к плоским магнитным поверхностям.

Этот проект не требует пайки и стоит около 50-80 долларов в зависимости от деталей, которые вы используете, и от того, где вы их покупаете (я купил все свои на Amazon).

Файлы Fusion 360 и STEP доступны, если вы хотите отредактировать или сделать ремикс этого проекта.

Мультиматериал не является обязательным, если вам нужен декоративный дизайн.

Примечание. Я напечатал все свои детали на принтере Bambu Lab A1 Mini с использованием дешевой PLA-нити. Эта конструкция зависит от ввинчивания винтов непосредственно в пластик. Размеры отверстий и установка деталей могут отличаться, если у вас другая устано��ка.

ВАЖНО: Если вы используете штыревую антенну Muzi Works диаметром 17 см, которую использую я, обязательно поместите шайбу, входящую в комплект RAK, под гайку. Если затянуть до упора, как я и предполагал, эта конкретная антенна закоротит сигнальный контакт на землю и вызовет большие проблемы. Шайбу под него изначально не ставил и никакие узлы подобрать не смог. После того, как я установил шайбу, сигнальный контакт больше не был закорочен на землю, и функция восстановилась. Входящая в комплект короткая антенна не имеет этой проблемы.

Обновление от 27 октября: изменено отверстие антенны SMA для захвата шестиугольного основания вместо небольшой плоской области на резьбе, чтобы лучше оставаться на месте при затягивании. Увеличенное отверстие порта USB-C для лучшей совместимости с более крупными разъемами USB-C.

Обновление от 23 сентября: добавлена ​​версия крышки без отверстия для антенны SMA и петли для использования с антенной RAK PCB. Должно быть совместимо со штатной базой. Непроверено, печатайте на свой страх и риск.

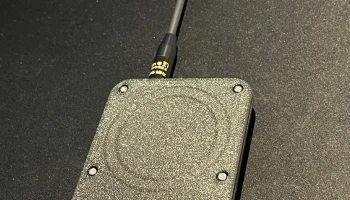

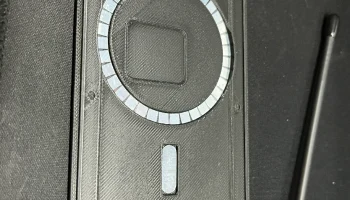

Обновление от 24 сентября: обновлена ​​опорная пластина для большей прочности и совместимости с перечисленным магнитным массивом. Добавлена ​​дополнительная магнитная крышка, закрывающая липкую сторону магнитов.

Необходимые материалы:

Стартовый комплект RAKwireless WisBlock Mini Meshtastic (с входящим в комплект переходным кабелем IPEX — SMA)
Миниатюрный вариант с базой RAK19003. Стандартный не подойдет.
Выберите тот, который имеет частоту, подходящую для того места, где вы планируете использовать узел.
См.: https://store.rakwireless.com/pages/lora- Frequency-guide-by-region.
Я купил: https://www.amazon.com/dp/B0DFMMTQZM
104245 Литий-полимерная батарея 3,7 В, 2000 мАч с разъемом JST PH2.0 (размеры 10 x 42 x 45 мм)
Вероятно, вы можете использовать меньший размер, соответствующий указанным размерам, но у вас будет меньше времени автономной работы.
Я купил: www.amazon.com/dp/B0CNLNK5KQ.
Обновление: если связанная батарея по какой-либо причине больше не доступна, вы можете использовать любую другую батарею, соответствующую указанным размерам.

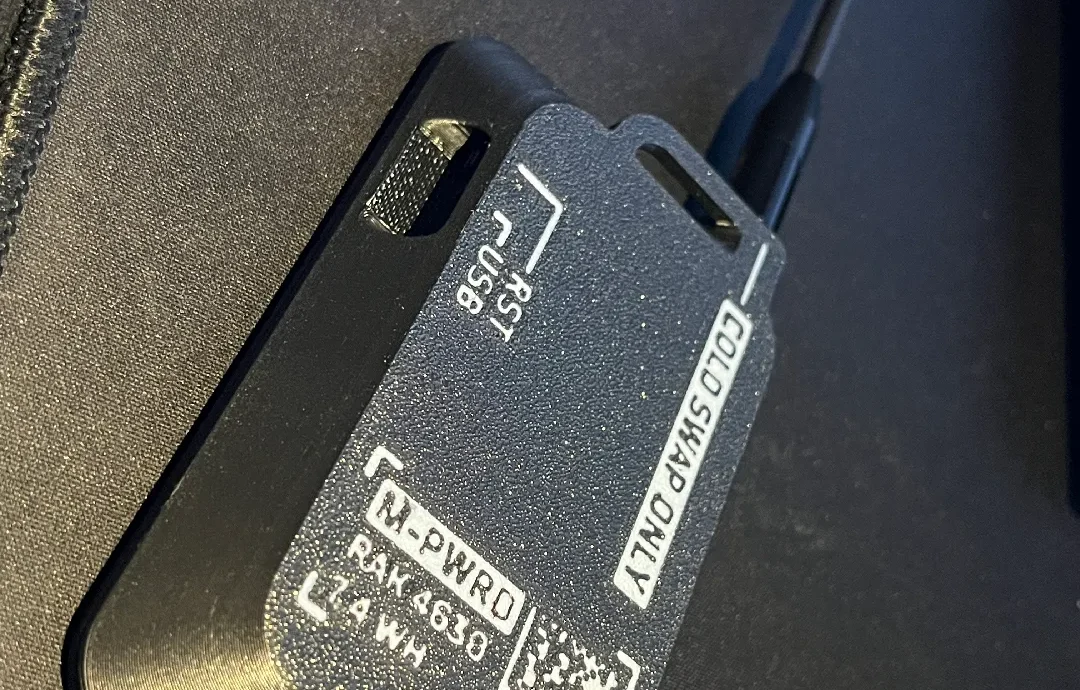

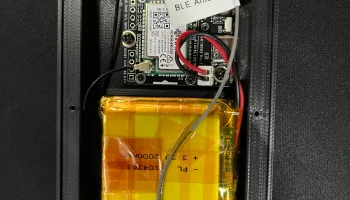

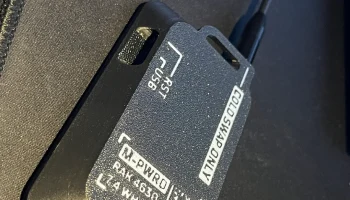

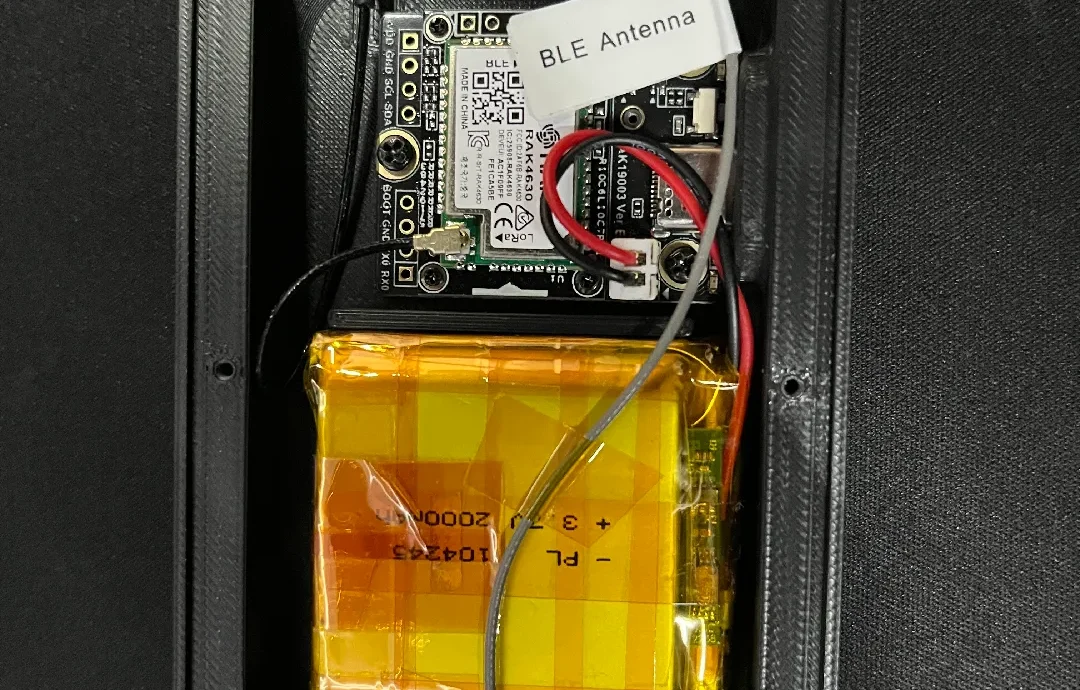

Вот как это выглядело:
Антенна LoRa с разъемом SMA «папа».
На самом деле вы можете использовать любой, который вам нравится, только не берите слишком тяжелый гигантский.
Приобретите узел с частотой, соответствующей тому, где вы планируете использовать узел.
Я купил: www.amazon.com/dp/B0D7D6866W.
Магнитная матрица, совместимая с Magsafe
Желательно с более сильными магнитами.
Я купил: https://www.amazon.com/dp/B09FZ5Z7S4.
Опорная пластина была обновлена для совместимости с этими магнитами.
6 винтов с шестигранной головкой M2*4
Вероятно, не идеально врезать их в пластик, но это то, что у меня было под рукой, и оно мне подошло достаточно хорошо.
Я использовал кое-что из этого купленного набора: https://www.amazon.com/dp/B0DCKCN2WM.

Печать:

Платформа вашего принтера должна быть выровнена или, в идеале, иметь автоматическое выравнивание. Основание имеет однослойную часть, чтобы магниты могли более прочно притягивать телефон.
Крышку и основание следует печатать внутренней стороной вверх от рабочей пластины.
Я использовал высоту слоя 0,16 мм на крышке, чтобы сделать выступ немного лучше, но 0,2 должно подойти.
Основание должно быть напечатано толщиной слоя 0,2 мм.
Опоры, вероятно, не потребуются, но я поставил их на выступ над портом USB-C, чтобы они выглядели лучше.
Декоративный дизайн на
