Корпус Meshtastic TTGO с Т-образной балкой - SciFi........

Это моя попытка создать чехол для TTGO T-Beam. Мне хотелось чего-то другого по стилю, чем прочные и утилитарные кейсы. Это вдохновлено Portal, научно-фантастическим концепт-артом и немного кассетного футуризма.

САПР на Onshape

Инструкции по сборке
Аппаратное обеспечение
4x термофиксированные резьбовые вставки M2
2x термофиксированные резьбовые вставки M3
4 винта M2x8
2 винта M3x8
Печатные детали

Распечатайте по одной из каждой напечатанной части. Ни для одного из них не потребуется вспомогательный материал, но хорошее охлаждение детали поможет. АБС рекомендуется использовать в жарких местах, например, на приборной панели автомобиля. При печати из АБС-пластика для некоторых деталей могут потребоваться края, чтобы предотвратить деформацию.

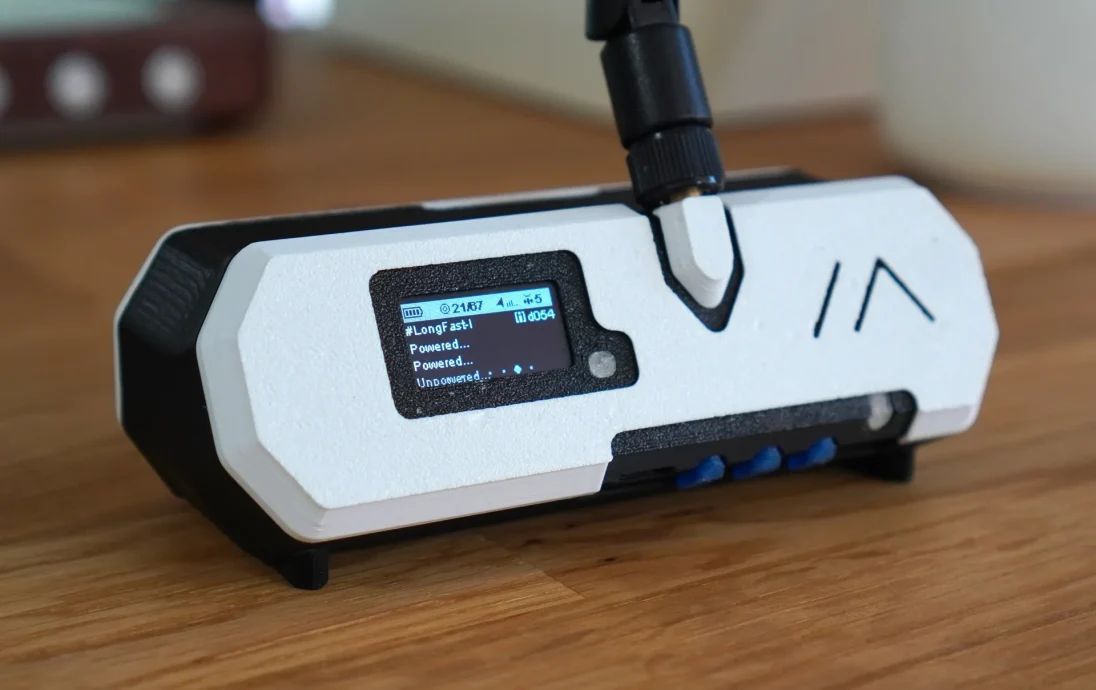

Это цветовая гамма на фото

Основной цвет (черный)
Тело
Вставка задней обложки
Вставка передней панели
Вторичный цвет (белый)
Крышка антенны
Задняя обложка
Передняя панель
Акцентный цвет (синий)
Кнопки
полупрозрачный
GPS-индикатор
Светодиод состояния
Шаги
Вставьте подогреваемые вставки.
Приклейте светодиодные трубки к вставке передней панели.
Вставьте кнопки в слот на корпусе.
Поместите вставку передней панели поверх Т-образной балки.
Поместите Т-образную балку и вставку передней панели на переднюю часть кузова. Прикрутите винтами М2.
Наденьте переднюю панель и прикрутите ее к корпусу винтами М3.
Прижмите крышку антенны к разъему антенны на Т-образной балке.
Вставьте заднюю крыш��у в заднюю панель.
Прикрепите заднюю панель к задней части корпуса.
