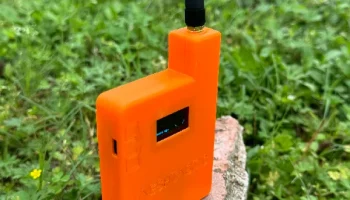

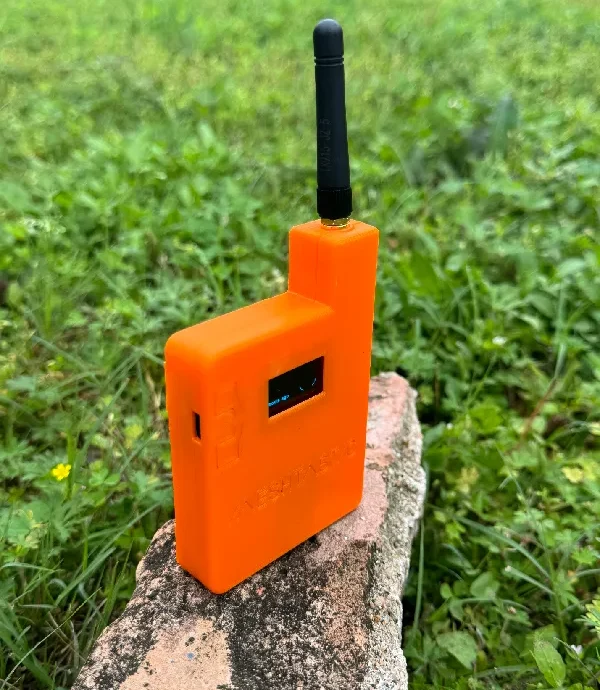

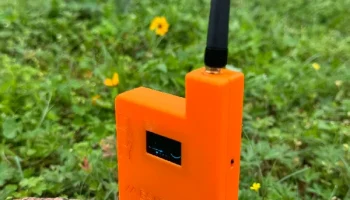

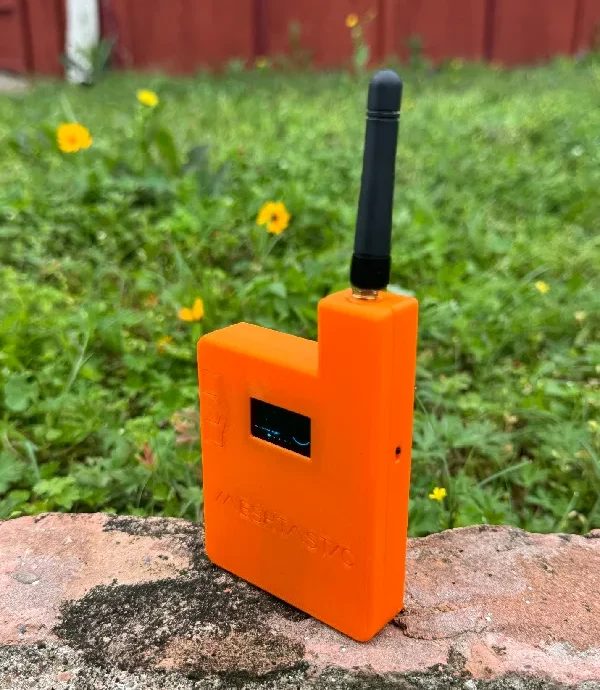

Meshtastic с MagSafe

Введение

Meshtastic — это многообещающая недорогая платформа автономной связи, использующая LoRa, протокол радиосвязи большого радиуса действия. Вы можете думать об этом как об обмене текстовыми сообщениями через рации, но с большим количеством возможностей, таких как шифрование и ячеистая сеть.

https://meshtastic.org/docs/introduction/

Идея

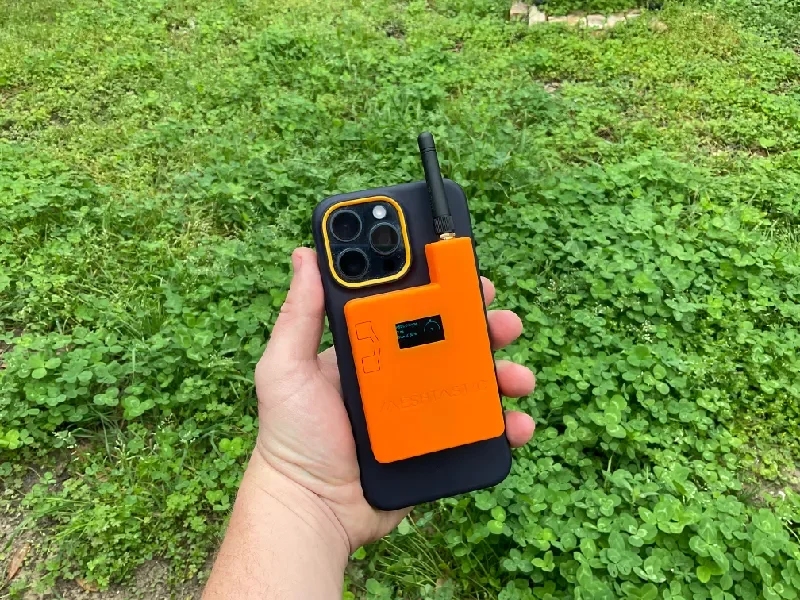

Идея создания Meshtastic с MagSafe возникла 22 февраля 2024 года, когда в сети AT&T в США произошел 12-часовой сбой в работе сети по всей стране. Единственным способом связи был Wi-Fi либо в iMessage, либо в альтернативных чат-клиентах, но что, если произойдет отключение Интернета по всей стране? Что, если бы существовало устройство, которое каждый мог бы использовать в таких ситуациях и которое было бы интегрировано со смартфоном? Чехол для смартфона будет громоздким и будет иметь слишком много вариантов, но аксессуар MagSafe будет пр��дставлять собой всего лишь один дизайн, подходящий для любого iPhone или Android, модифицированного для MagSafe.

Обновление: добавлены файлы кейса XL (место для аккумулятора 67 x 60)

Необходимые детали

Распечатанные оболочки из предоставленных файлов STL.
IPX UFL для SMA https://www.aliexpress.us/item/3256803636801729.html?channel=twinner
Кольцо MagSafe из сплава (не упаковка из 5 штук или пластиковое)��https://a.aliexpress.com/_msrIjFg
Антенна дальнего действия SMA J (для США это 915 МГц. Частота зависит от того, в какой стране вы живете) https://www.aliexpress.us/item/2255800793406371.html?channel=twinner
Кабели с разъемом RC 2 мм для проводки https://www.aliexpress.us/item/3256805305262265.html?channel=twinner
LiPo аккумулятор емкостью 1000 мАч, разъем 2 мм (для оригинала должен помещаться в пространство размером 60 x 35 мм) https://www.aliexpress.us/item/3256805435418194.html?channel=twinner
Тумблерный ползунковый переключатель, длина ручки не менее 3 мм https://www.aliexpress.us/item/2255801021214741.html?channel=twinner
Плата Heltec V3 LoRa (915 МГц для Америки, 868 или 433 МГц для Европы) https://www.aliexpress.us/item/3256805256690400.html?channel=twinner
4 самореза № 6 x ½ дюйма (головка 7 мм, длина 13 мм)

Инструкции

Распечатайте файлы STL. При желании вы мож��те вырезать прозрачный пластик из коробки с деталями Heltec и приклеить отверстие дисплея в качестве защитной пленки.

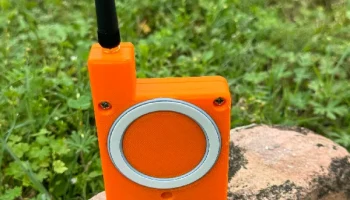

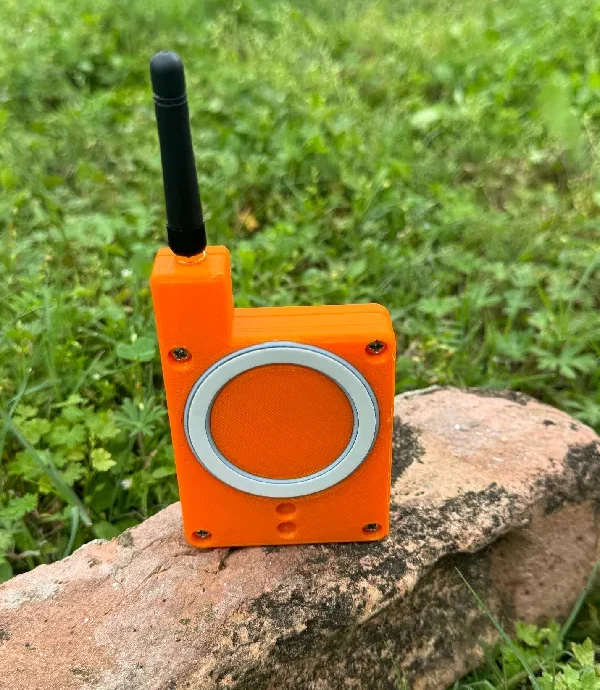

2. Вставьте магнитное кольцо из сплава MagSafe. Он должен встать сразу, без использования клея.

3. Вставьте антенный провод IPX в SMA. Возможно, вам придется аккуратно просверлить отверстие немного большего размера, если оно не подходит.

4. Возьмите разъем RC «папа» и «мама» и припаяйте провода к тумблерному переключателю, как показано на рисунке ниже. Примечание. У меня не было термоусадки, поэтому я использовал изоленту. Безопаснее использовать термоусадку!

5. Вставьте переключатель в гнездо с правой стороны. Расположение проводов показано на рисунке ниже.

6. Подключите штекер узла переключателя и провод антенны IPX к Heltec.

7. Вставьте Heltec в гнездо. Лучший подход — сначала наклонить и установить правую сторону, а затем вставить левую сторону, осторожно нажав на соединение USB-C. Он должен плотно прилегать, без необходимости использования клея. Убедитесь, что провод разъема аккумулятора доступен.

8. Вставьте аккумулятор и подсоедините провод. Если у вас аккумулятор меньшего размера, возможно, вы захотите закрепить его скотчем или использовать пенопластовую прокладку, чтобы он не двигался в полностью собранном виде.

9. Аккуратно установите верхнюю крышку, не задев провода.

10. Удерживая нижнюю и верхнюю крышки одной рукой. Вверните саморезы. Чтобы облегчить задачу, используйте электрическую дрель, но вкручивайте очень медленно, чтобы не сорвать винт и не треснуть пластик.

11. При желании вы можете вклеить круглые магниты 5 x 2 мм в два паза сзади, чтобы корпус встал в вертикальное положение, но кольца из сплава имеют резиновую поверхность. Если да, просто убедитесь, что правые магнитные полюса направлены вверх.

12. Информацию о сопряжении с телефоном см. в разделе «Начало работы с Meshtastic». Вам нужно будет прошить прошивку на Heltec V3. https://meshtastic.org/docs/getting-started/
