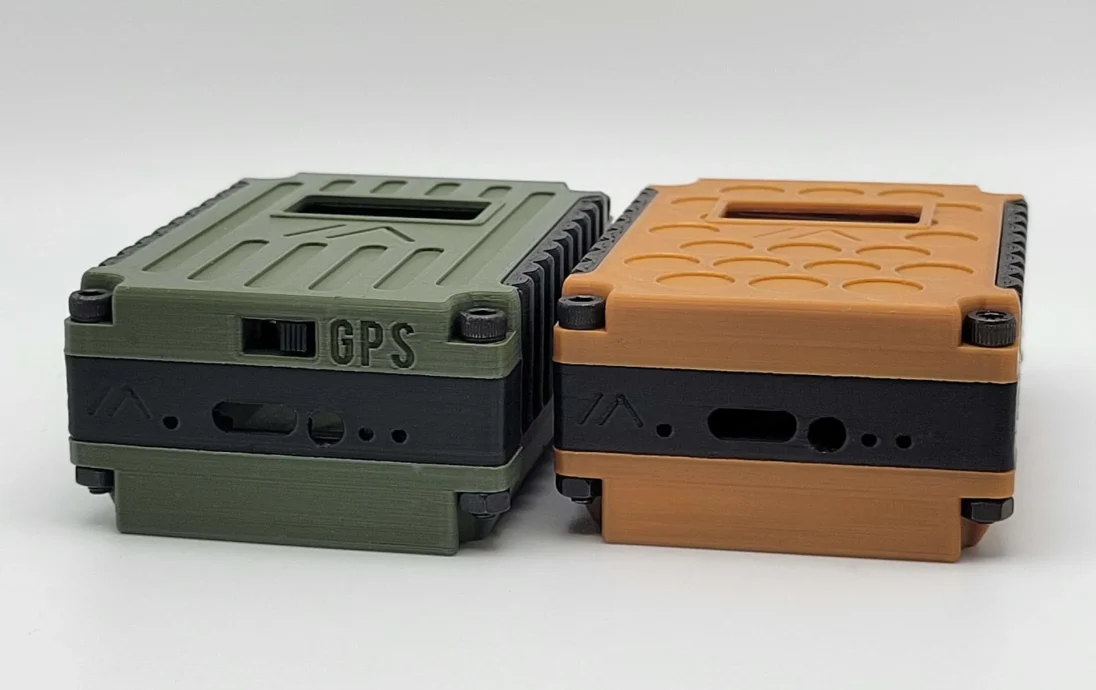

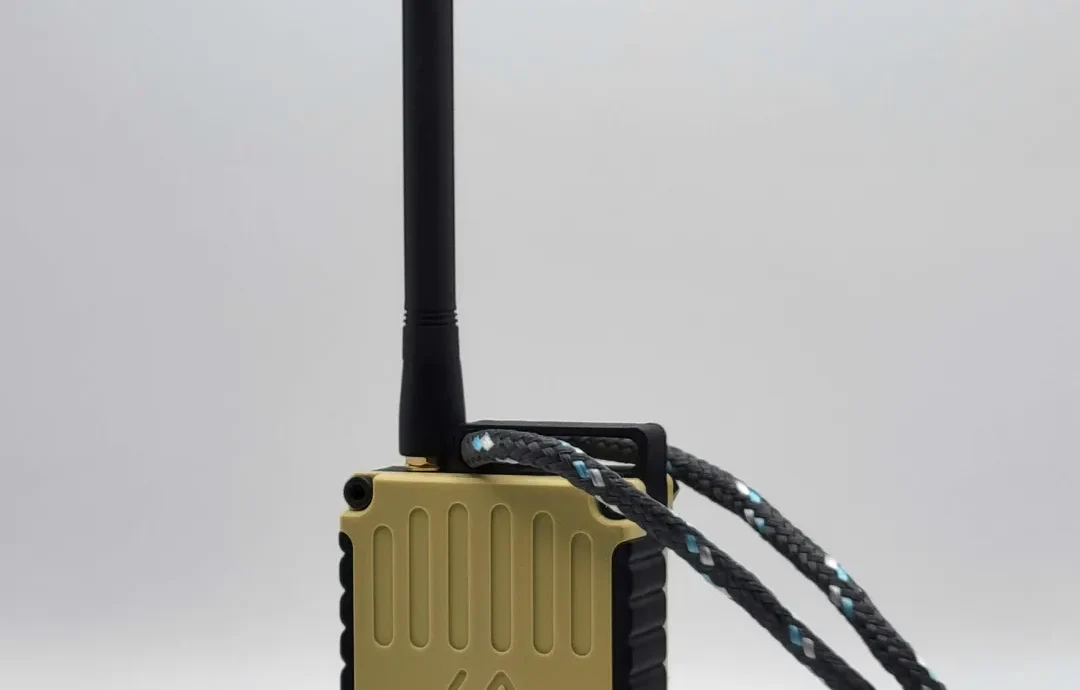

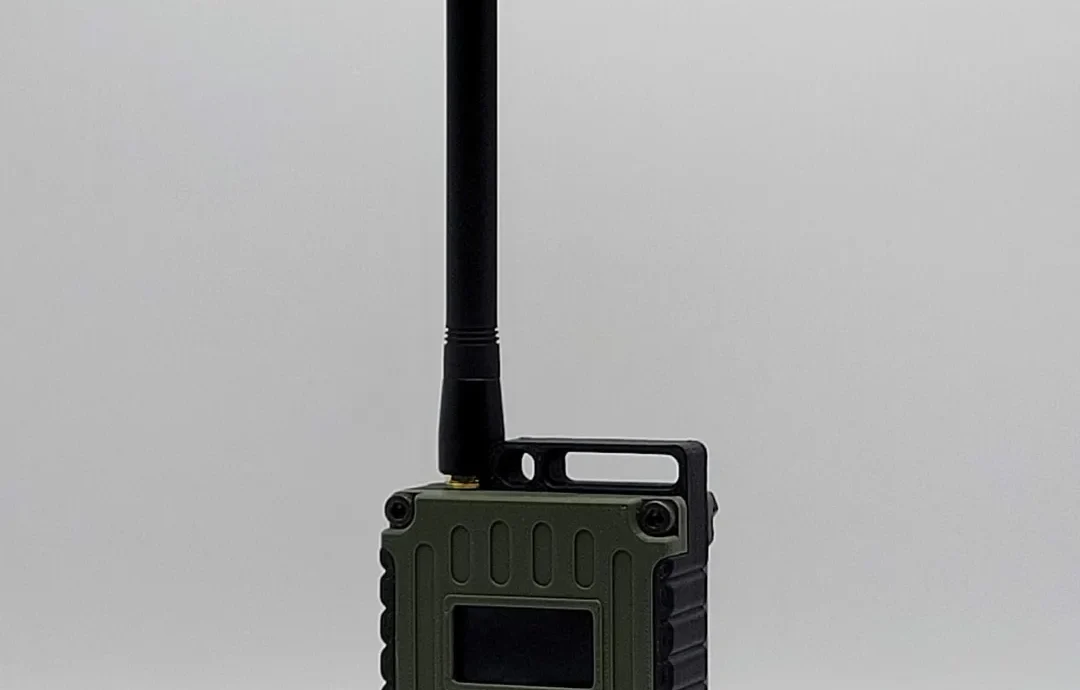

RAK19007-mini/RAK5005-mini чехол для Meshtastic

**Вы можете приобрести этот и другие уже напечатанные футляры:**

Клиенты из США могут приобрести в QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Клиенты из Великобритании и ЕС могут приобрести в 3DChicken:
(https://www.3dchicken.co.uk)

Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгоды от моих проектов без моего явного разрешения.

Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (http://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.

Учитывая все вышесказанное, переходим к моделям...

Обновление от 5 сентября 2023 г.:

Загружена v8 всех моделей корпусов со множеством доработок.

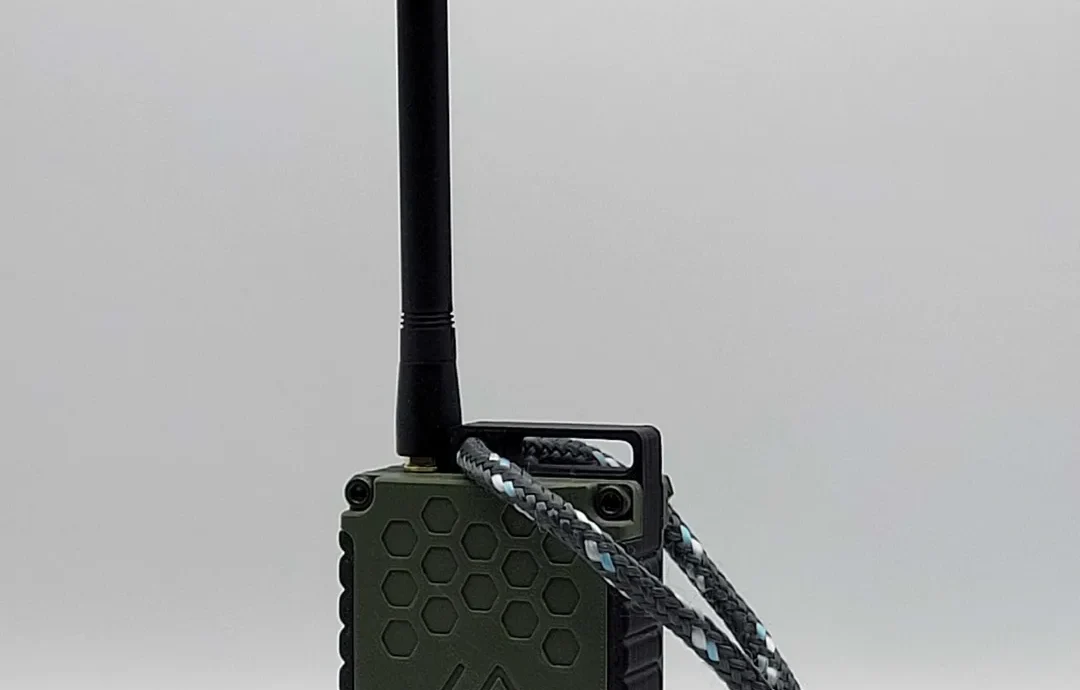

Добавлен новый узор «Волны».
Добавлены задние крышки для поддержки литий-полимерных аккумуляторов толщиной 9, 10 и 12 мм.

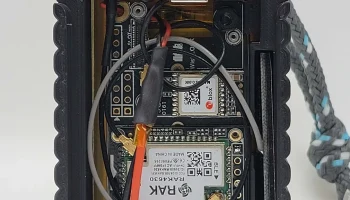

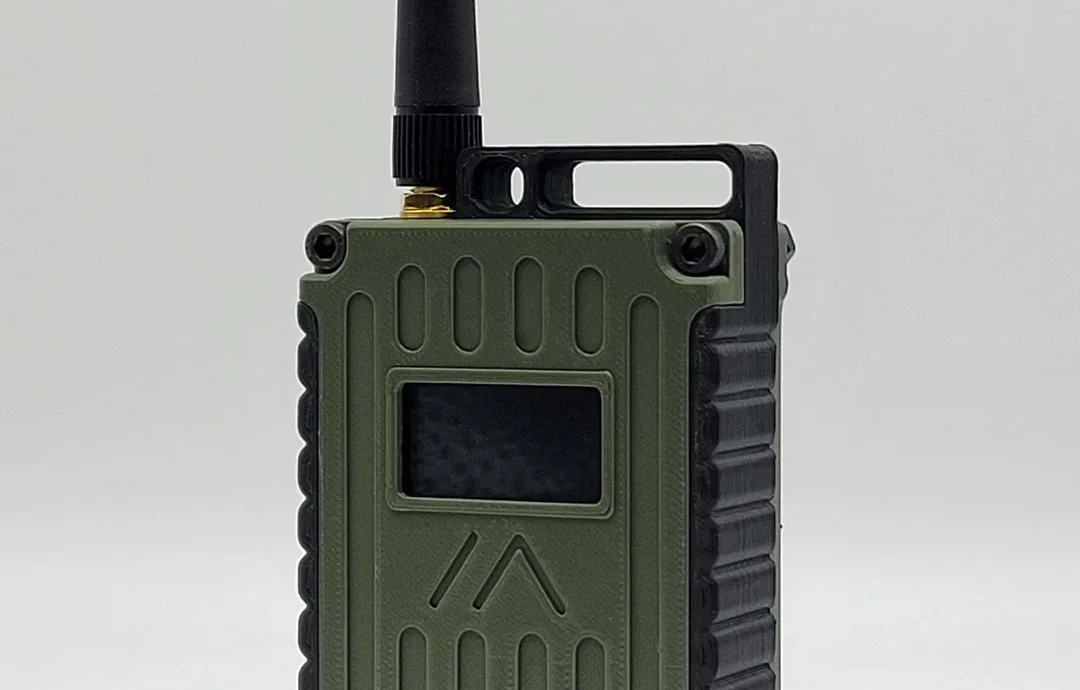

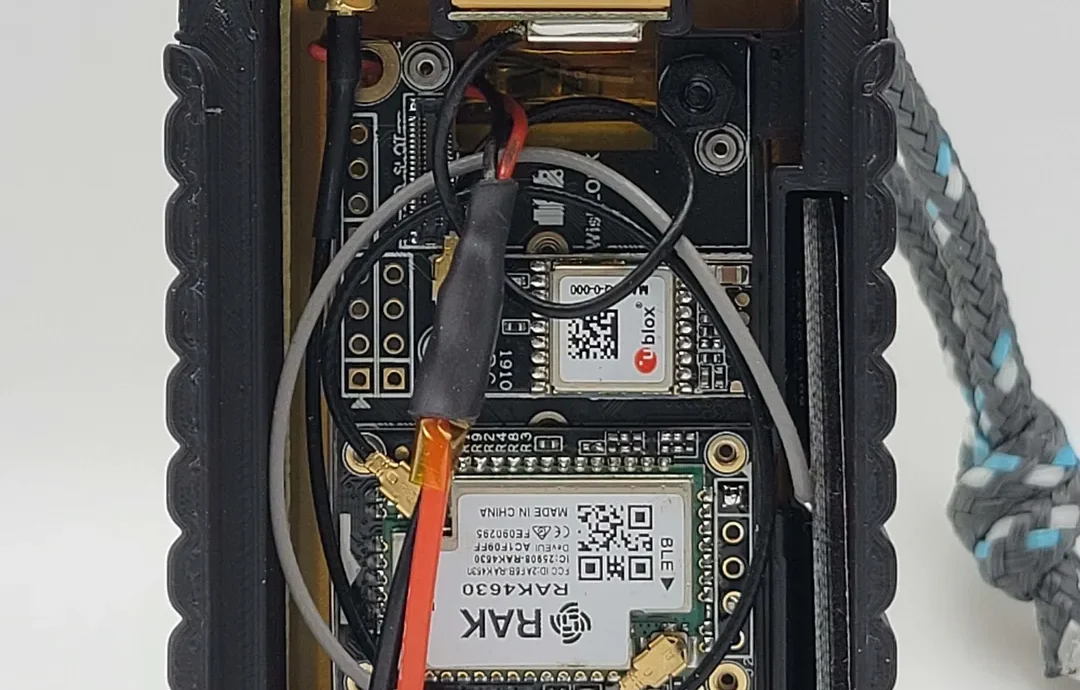

Это корпус меньшего размера для базовых плат RAKwireless RAK19007 и RAK 5005 WisBlock, разработанный с учетом проекта Meshtastic (https://meshtastic.org). В нем можно разместить базовую плату RAK19007 или RAK5005, а также модули RAK4631 (LoRa), RAK1910 (GNSS/GPS) и RAK18001 (пьезозуммер) (и другие).

Требуемое оборудование:

Четыре (4) винта с головкой под торцевой ключ M3x20 мм.
Четыре (4) гайки M3
Три (3) винта M2,5 (для крепления базовой платы RAK к раме)

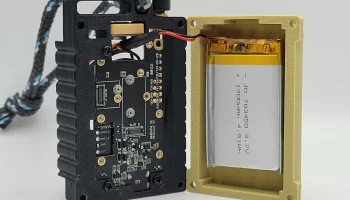

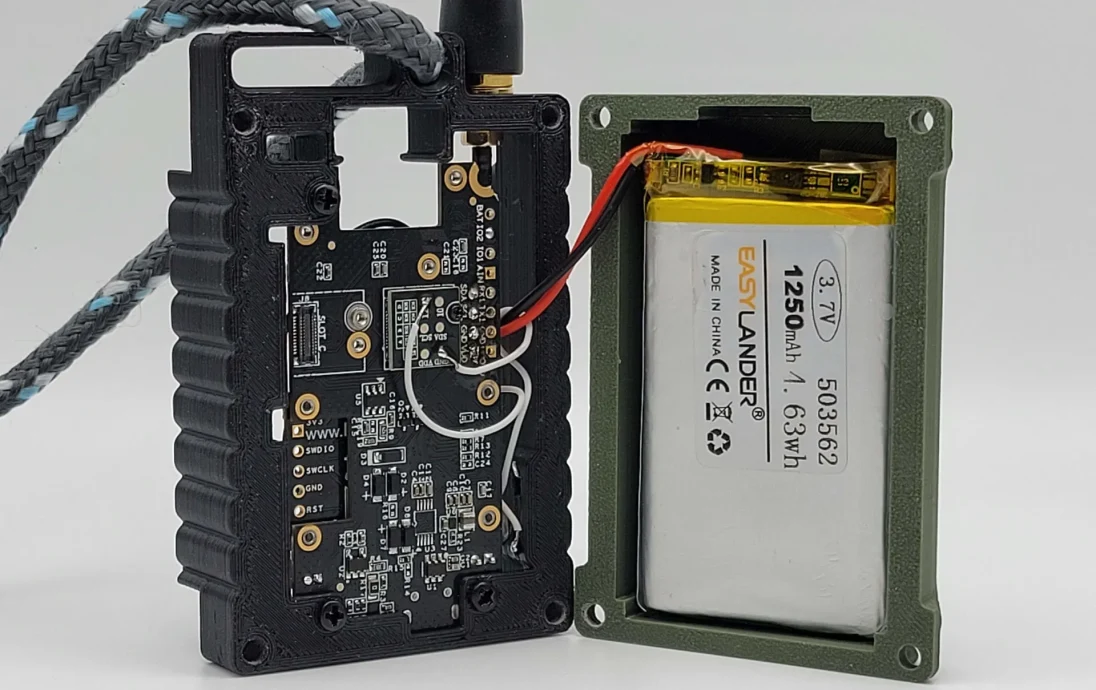

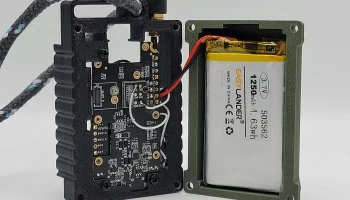

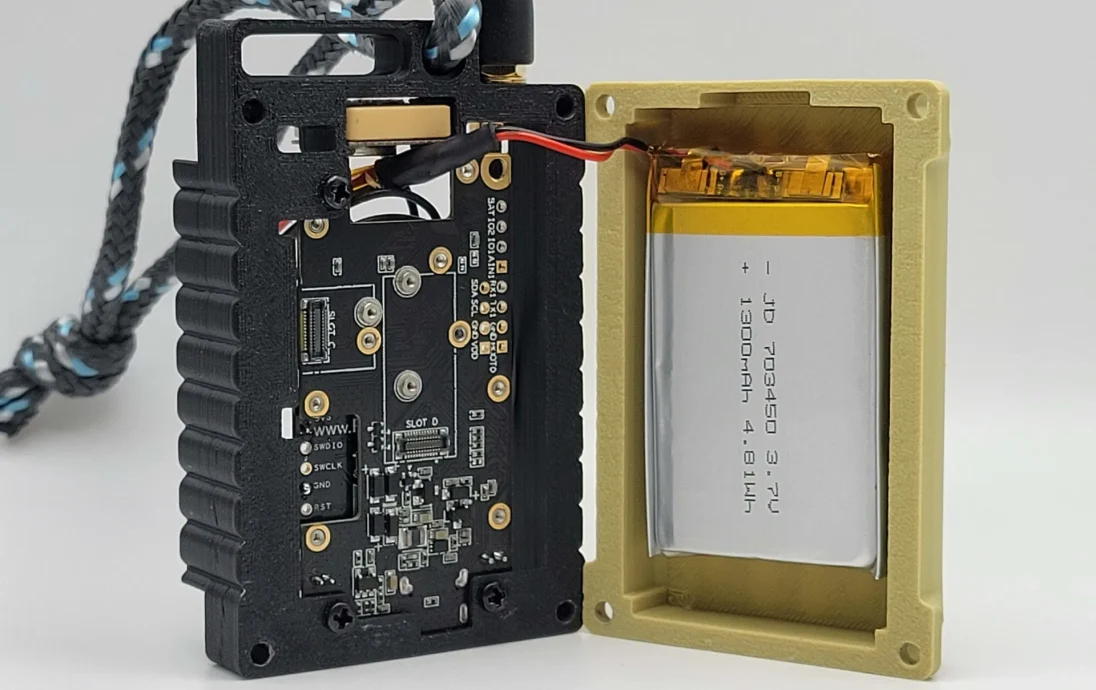

Батарея: литий-полимерный аккумулятор MakerFocus емкостью 2000 мАч (https://www.amazon.com/2000mAh-Rechargable-Protection-Insulated-Development/dp/B08T6QS58J); или меньше емкостью 1300 мАч (коды батарей 703450 или 503562)

Дополнительное оборудование:

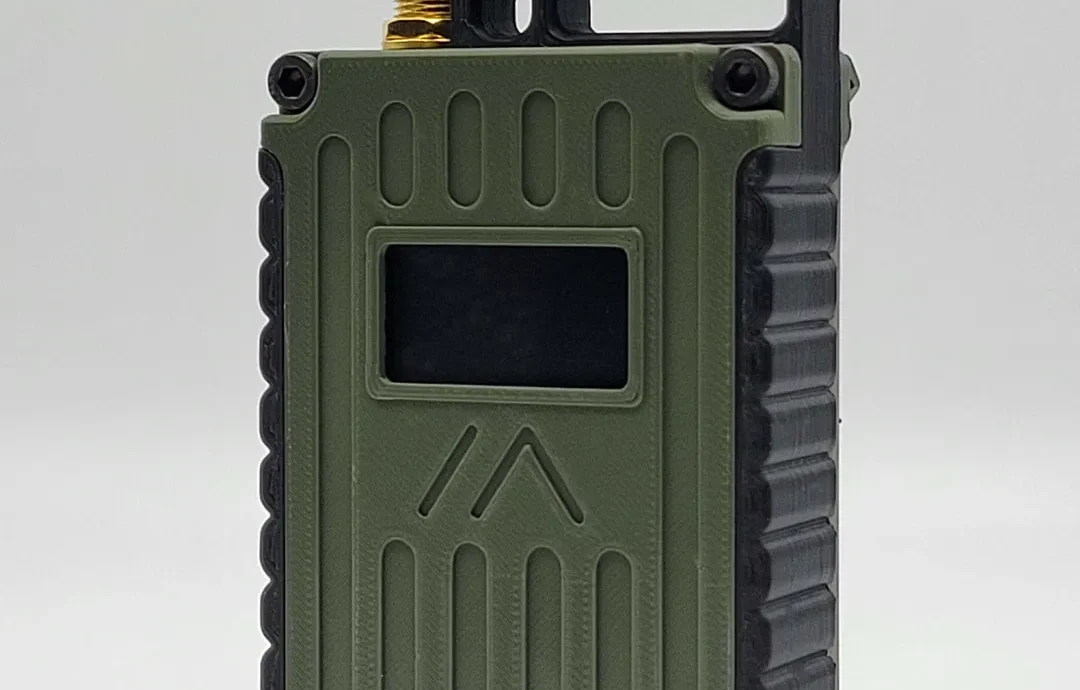

RAK1921 или аналогичный 0,96-дюймовый OLED-экран
Четыре (4) винта M2x4 мм (для крепления OLED-экрана)
Четыре (4) шайбы M2 (для крепления OLED-экрана)
Один (1) миниатюрный ползунковый переключатель SS-12F16 G4 (для переключателя питания GPS): https://amazon.com/dp/B08947137H
Одна (1) микрокнопка мгновенного действия (для IO5/пользовательской кнопки): https://amazon.com/gp/product/B07C7211PJ — Примечание: для пользовательской кнопки необходимо припаять микрокнопочный переключатель к контактам AIN1 и GND на базовых платах RAK19007 и RAK5005.
«плата мини-IO», которая предоставляет дополнительный GPIO, физически не присутствующий на базовых платах RAK19007 и RAK5005 (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless)

Минимально необходимые файлы модели (экран OLED):

RAK19007-5005-mini_front--<шаблон>
RAK19007-5005-mini_back-<шаблон>
RAK19007-mini_frame_<кнопка без пользователя/кнопка пользователя>_<расширенный цикл/малый цикл>
+ИЛИ+ RAK5005-mini_frame_<кнопка без пользователя/кнопка пользователя>_<расширенный цикл/малый цикл>
RAK19007-mini_button-reset (ТОЛЬКО для использования с базовой платой RAK19007)
+ИЛИ+ RAK5005-mini_button-reset (ТОЛЬКО для использования с базовой платой RAK5005)
RAK19007-5005-mini_button-plate (только для рамки с пользовательской кнопкой)

Примечания:

Размеры корпуса: 79 мм (Д) x 50 мм (Ш) x 30 мм (В)
ДОПОЛНИТЕЛЬНО: для пользовательской кнопки требуется «мини-плата ввода-вывода», которая предоставляет контакт IO5, физически отсутствующий на базовых платах RAK19007 и RAK5005 (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless)
ДОПОЛНИТЕЛЬНО: GPS-переключатели больше не требуются, начиная с прошивки Meshtastic версии 2.2.4; тройное нажатие пользовательской кнопки выключает/включает питание модуля GPS (если установлен)
ДОПОЛНИТЕЛЬНО: Вырезанное лазером акриловое окно для защиты OLED-экрана (Laser-cut_acrylic_window_insert_v3.svg)
