Автономный коммуникатор Meshtastic

Источник:

www.printables.com

Вы можете приобрести наборы для самостоятельного изготовления и полностью собранные устройства в моем магазине, нажав ЗДЕСЬ.

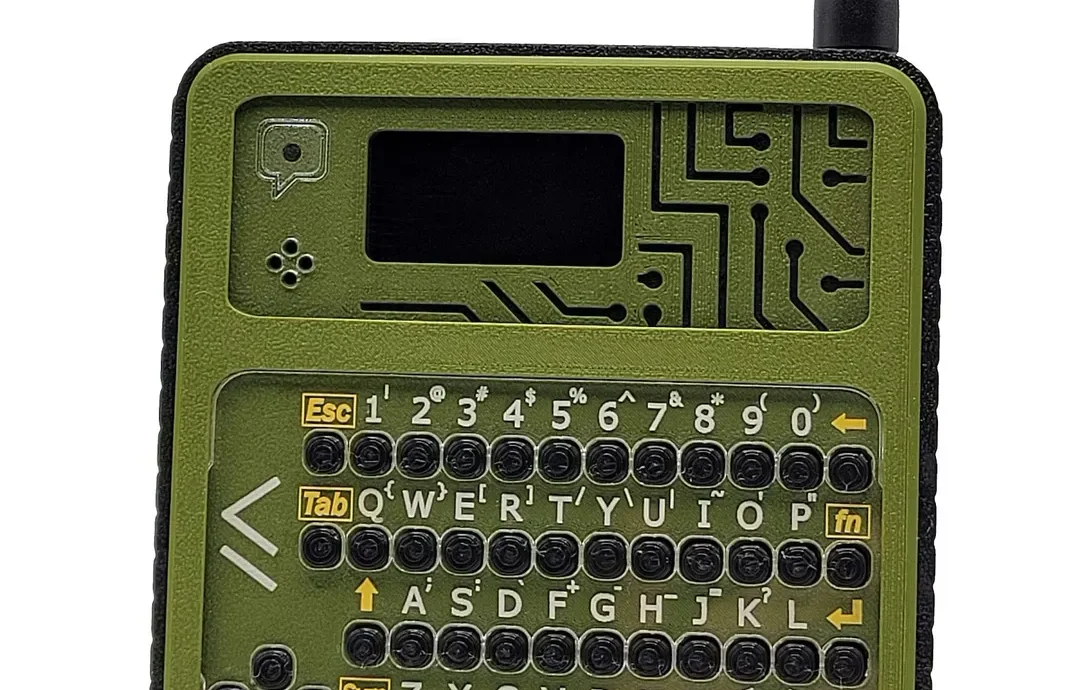

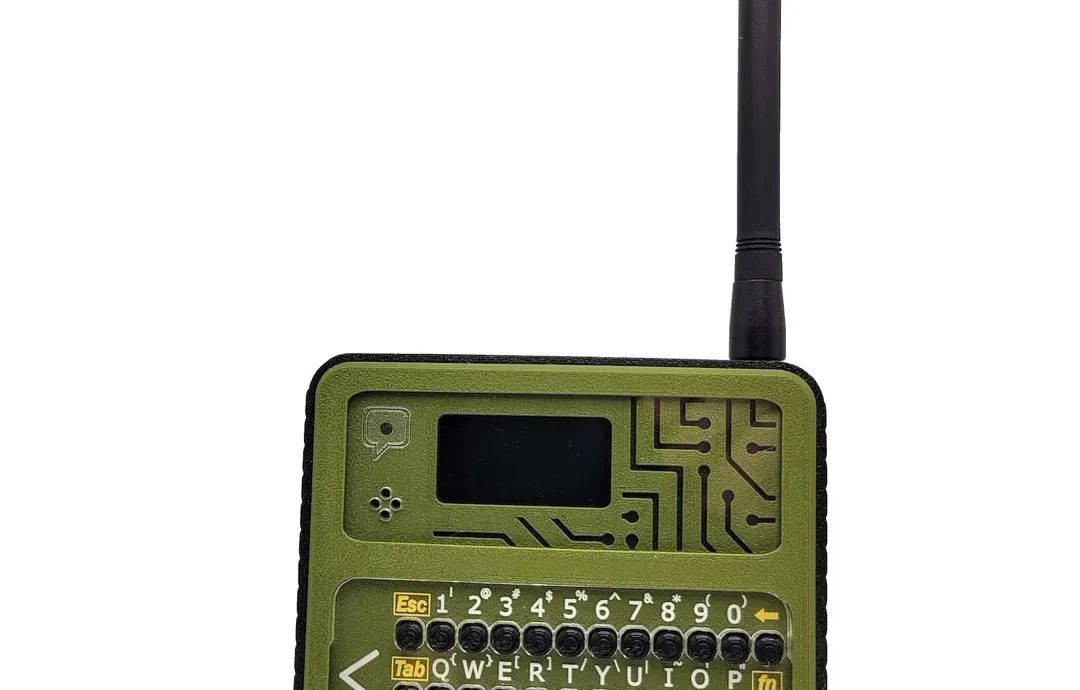

Это полностью автономное устройство, разработанное для проекта Meshtastic (https://meshtastic.org).

Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгоды от моих проектов без моего явного разрешения.

Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (http://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.

Учитывая все вышесказанное, переходим к моделям...

Обновление от 5 сентября 2023 г.:

Загружена версия 37 «нижней» модели, чтобы добавить вырезы для головок винтов для более чистой сборки.
Загружено краткое справочное руководство.

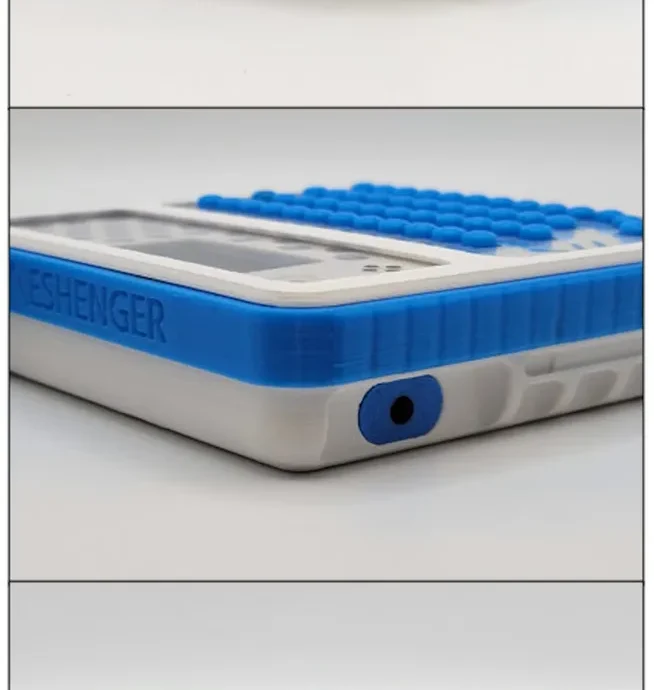

Сборка устройства Meshenger требует терпения, внимания к деталям, соответствующего оборудования/навыков/опыта пайки проводов, установки компонентов на печатные платы и безопасного обращения с батареями. Выделите несколько часов на сборку.

Подробное пошаговое руководство по сборке и спецификация матер��алов (BOM) представлены в разделе «Другие файлы». Я призываю строителей, занимающихся своими руками, внимательно следить за каждым шагом; следить за процессом сборки должно быть относительно легко. Если вы застряли, дважды проверьте руководство по сборке, чтобы убедиться, что вы не пропустили шаг или не выполнили конкретное необходимое действие.

Есть некоторые детали, которые нелегко изготовить, например, акрил��вые панели, вырезанные лазером, но их можно купить в моем магазине Etsy или приобрести у вас на месте; необходимые файлы SVG представлены здесь. Эти части не являются дополнительными.

В дополнение к общим необходимым файлам я включил:

Модели с нижней частью корпуса подходят для RAK19007 и RAK5005, а также варианты, в которых отсутствует пользовательская кнопка и/или выключатель GPS, если они не требуются (настоятельно рекомендуется использовать эти кнопки)
Варианты экранных вставок для OLED-экранов с диагональю 1,3 дюйма и 0,96 дюйма.
Несколько вариантов дизайна шаблонов для экранных вставок, включая заготовку для индивидуальной настройки.
Настольная подставка и настенное крепление
SVG-файлы для лазерной гравировки и резки необходимых акриловых панелей.

Настройка настроек Meshenger п�� умолчанию:

Используя приложение для Android или iOS:
Устройство:
зуммерGpio: 21
Дисплей:
режим отображения: ИНВЕРТИРОВАННЫЙ
олед: OLED_SH1106
экранонсекс: 60
Модули:
консервы Сообщение:
включено: правда
внешнее уведомление:
активен: правда
Оповещение Белл: правда
alertBellBuzzer: правда
alertBellVibra: правда
оповещениеMessage: правда
alertMessageBuzzer: правда
alertMessageVibra: правда
включено: правда
НагТаймаут: 3000
выход: 4
выходЗуммер: 21
выходMs: 1000
выходная вибра: 10
использоватьПвм: правда

Рингтон:
24Ctu:d=32,o=5,b=565:f6,p,f6,4p,p,f6,p,f6,2p,p,b6,p,b6,p,b6,p,b6,p,b,p,b,p,b,p,b,p,b,p,b,p,b,p,b,1p.,2p.,p

Использование инструмента Meshtastic CLI:
meshtastic --set device.buzzer_gpio 21 --set display.oled OLED_SH1106 --set display.screen_on_secs 60 --set display.displaymode INVERTED --set canned_message.enabled true --set external_notification.enabled true --set external_notification.active true --set external_notification.alert_bell true --set external_notification.alert_bell_vibra true --set external_notification.alert_bell_buzzer true --set external_notification.alert_message true --set external_notification.alert_message_vibra true --set external_notification.alert_message_buzzer true --set external_notification.output 4 --set external_notification.output_vibra 10 --set external_notification.output_buzzer 21 --set external_notification.output_ms 1000 --set external_notification.use_pwm true --set external_notification.nag_timeout 3000 --set-ringtone 24Ctu:d=32,o=5,b=565:f6,p,f6,4p,p,f6,p,f6,2p,p,b6,p,b6,p,b6,p,b6,p,b,p,b,p,b,p,b,p,b,p,b,p,b,p,b,1p.,2p.,p
meshtastic --set-canned-message «Просто проверяю, все в порядке|Я уже в пути|Останавливаюсь ненадолго
