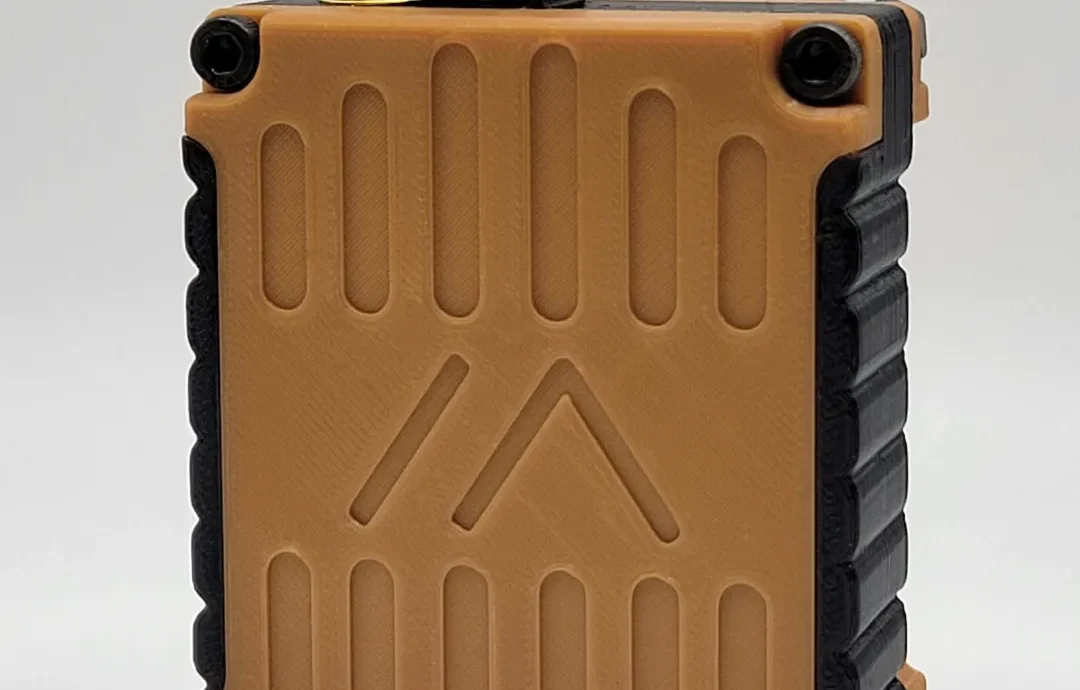

Чехол RAK19003 для Meshtastic

**Вы можете приобрести этот и другие уже напечатанные футляры:**

Клиенты из США могут приобрести в QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Клиенты из Великобритании и ЕС могут приобрести в 3DChicken:
(https://www.3dchicken.co.uk)

Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгоды от моих проектов без моего явного разрешения.

Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (http://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.

Учитывая все вышесказанное, переходим к моделям...

Обновление от 5 сентября 2023 г.:

Загружен v13 всех моделей корпусов со множеством доработок.

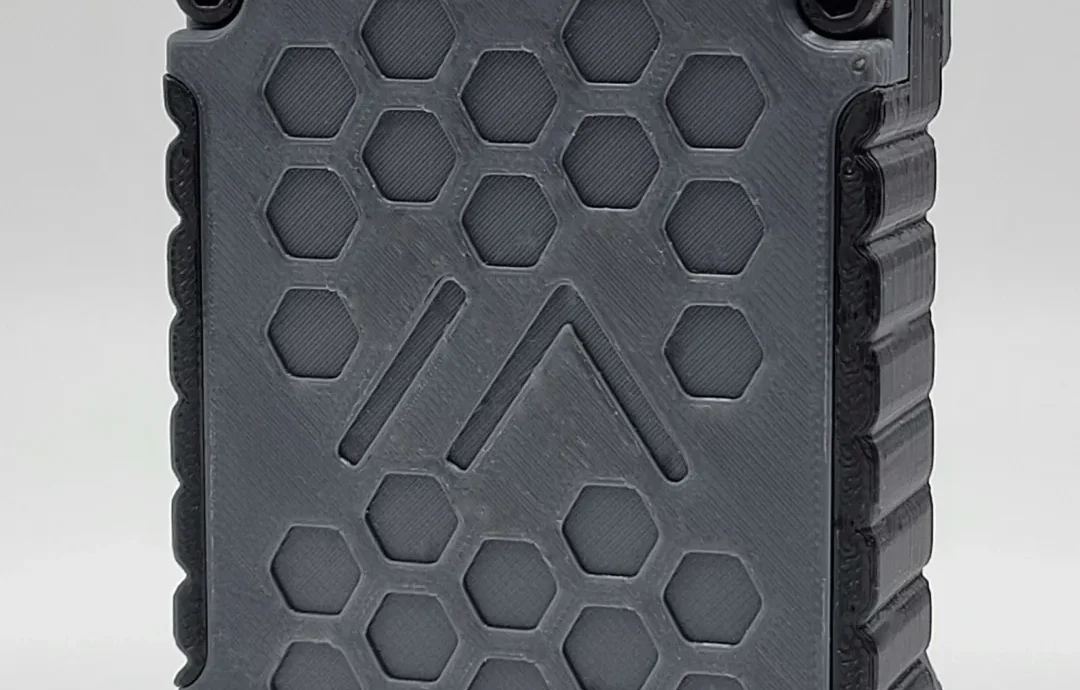

Добавлен новый узор «Волны».
Добавлены задние крышки для поддержки литий-полимерных аккумуляторов толщиной 6 и 8 мм.

Это случай базовой платы RAKwireless RAK19003 WisBlock, разработанной с учетом проекта Meshtastic (https://meshtastic.org). В нем будет размещена базовая плата RAK19003, а также модули RAK4631 (LoRa), RAK12500 (GNSS/GPS) и RAK18001 (пьезозуммер).

Требуемое оборудование:

Четыре (4) винта с головкой под торцевой ключ M3x20 мм.
Четыре (4) гайки M3
Два (2) винта M2,5 (для крепления платы RAK19003 к раме)
Один (1) литий-ионный аккумулятор; размеры: 50 мм Д x 34 мм Ш x 7 мм В (код батареи 703450; ~1200 мАч)
+ИЛИ+ Литий-полимерный аккумулятор MakerFocus емкостью 2000 мАч: https://www.amazon.com/2000mAh-Rechargable-Protection-Insulated-Development/dp/B08T6QS58J; требуется задняя крышка аккумулятора толщиной 8 мм.

Дополнительное оборудование:

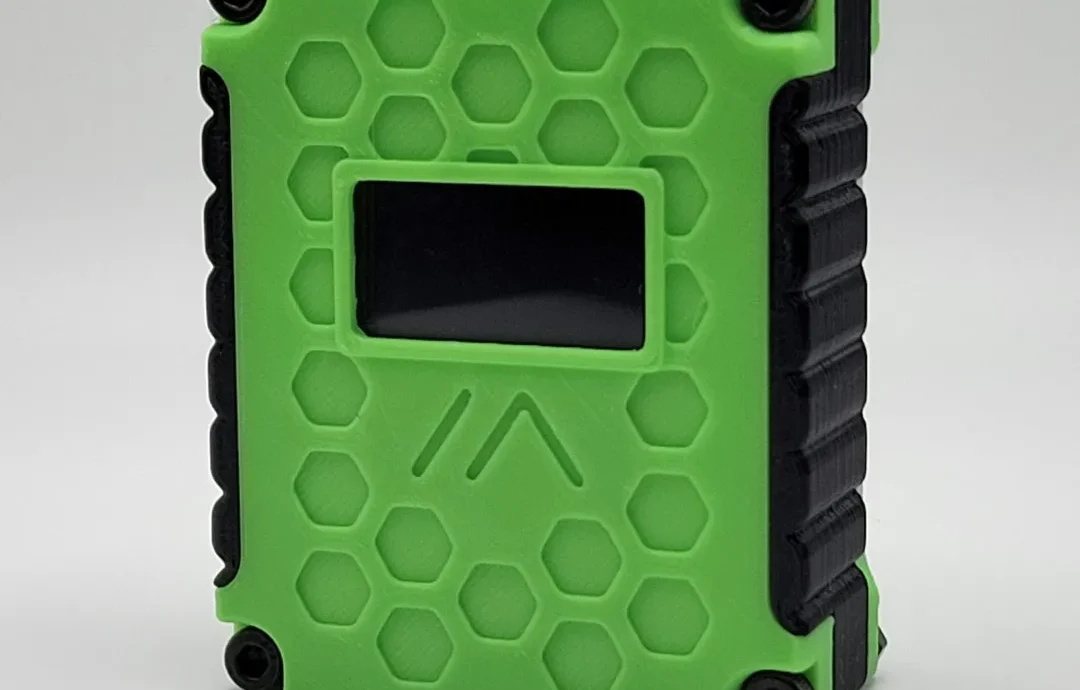

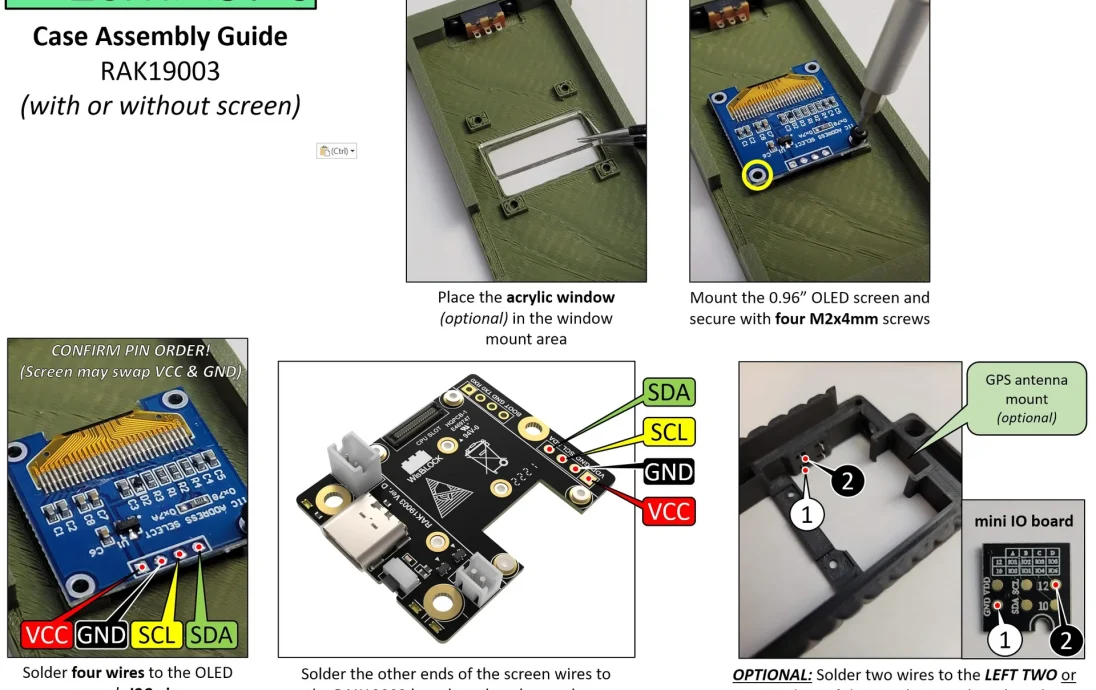

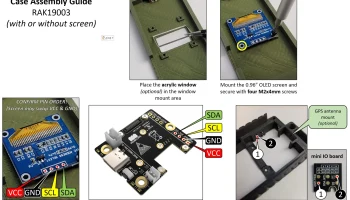

RAK1921 или аналогичный 0,96-дюймовый OLED-экран
Четыре (4) винта M2x4 мм (для крепления OLED-экрана)
Четыре (4) шайбы M2 (для крепления OLED-экрана)
Одна (1) микрокнопка мгновенного действия (для IO5/пользовательской кнопки): https://amazon.com/gp/product/B07C7211PJ. Примечание: для пользовательской кнопки требуется «мини-плата ввода-вывода», которая открывает контакт IO5, физически не присутствующий на базовой плате RAK19003. (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless)
Один (1) микрокнопочный переключатель с фиксацией (не мгновенного действия): https://amazon.com/gp/product/B086L2GPGX. Примечание: требуется только в том случае, если требуется выключатель батареи.

Минимально необходимые файлы модели:

RAK19003_back-<выбор шаблона>
RAK19003_кнопка сброса
RAK19003_frame (пользовательская кнопка или отсутствие пользовательской кнопки)
RAK19003_front-<ваш выбор рисунка>
+ИЛИ+ RAK19003_front_noscreen-<шаблон>

Дополнительные файлы модели:

RAK19003_button-plate (если пользовательская кнопка)

Примечания:

Размеры: 60 мм (Д) x 50 мм (Ш) x 30 мм (В)
ДОПОЛНИТЕЛЬНО: GPS-переключатели больше не требуются, начиная с прошивки Meshtastic версии 2.2.4; тройное нажатие пользовательской кнопки выключает/включает питание модуля GPS (если установлен)
