Корпус узла с питанием Flexo Meshtastic для Rak WisBlock,..

Большой и крутой брат Бендера уже здесь! Познакомьтесь с Flexo, самым гибким из доступных «наборов кейсов» для узла с питанием от Meshtastic… и его можно распечатать БЕСПЛАТНО!

Посмотрите вступительное видео ЗДЕСЬ и видео разбора ЗДЕСЬ.

***ВИДЕО СБОРКИ СЕЙЧАС ЖМИТЕ ЗДЕСЬ!!!***

Flexo — это эволюция моего оригинального кейса под названием Bender. Бендер был спроектирован как узел дома/стола/подоконника и пользовался всеобщей любовью. Во всех уголках мира насчитывается более 3000 Бендеров, чем я очень горжусь и за что благодарен!

Flexo использует специально разработанный переключатель питания на печатной плате. Я продаю это как часть комплекта оборудования на своем веб-сайте за небольшую плату: https://zerofox3d.com/flexohardware

Распечатайте флексографскую печать и, если вам это нравится, приобретите комплект оборудования!

Особенности флексографии

Flexo устраняет некоторые ограничения Bender, делая его очень гибким:

Поддерживает несколько плат устройств от Rak, Heltec и Raspberry Pi, скоро появятся новые.
Позволяет установить GPS-модуль.
Поддерживает защищенный аккумуляторный элемент LIPO или 18650; в будущем будет доступна дополнительная поддержка аккумуляторов.
Использует высококачественный выключатель питания C&K на специальной печатной плате, доступный на сайте Zerofox3d.com.
Включает систему крепления с настенным креплением и креплением, совместимым с GoPro.
Производит на 80 % меньше отходов печати по сравнению с Бендером (ура, окружающая среда!)
Предоставляет доступ ко всем контактам GPIO для работы!

Поддерживаемые платы устройств

На момент запуска поддерживаются следующие платы устройств:

Rak Wisblock 19007 и 19003 (включая GPS-модуль RAK12500 ZOE-M8Q)
HeltecV3 (доступно место для модуля GPS!)
Heltec T114 с экраном (включая GPS-модуль Heltec)
Беспроводной трекер Heltec (v1.1)
Хелтек VisionMaster T190
Raspberry Pi Pico в шляпе WaveShare LORA

В ближайшее время будут добавлены другие платы, вклю��ая Heltec T114 без экрана и Heltec Wireless Stick. Грубое «эмпирическое правило», определяющее, может ли Flexo поддерживать доску, заключается в том, что ее высота и ширина составляют 30 x 70 мм или меньше. Если будет интерес, я выложу STEP-файл для передней панели, на которой крепится плата.

Поддерживаемые батареи

На момент запуска поддерживаются следующие аккумуляторы:

EEMB 103395, 3700 мАч, плоский LIPO (доступен на Amazon по всему миру)
18650 ячеек (с использованием держателя батареи, входящего в комплект оборудования)
Makerfocus 3700 мАч (не подтверждено, но размер соответствует EEMB, указанному выше)
MakerHawk 603450 3,7 В, 3800 мАч (не подтверждено, но размер соответствует EEMB, указанному выше)

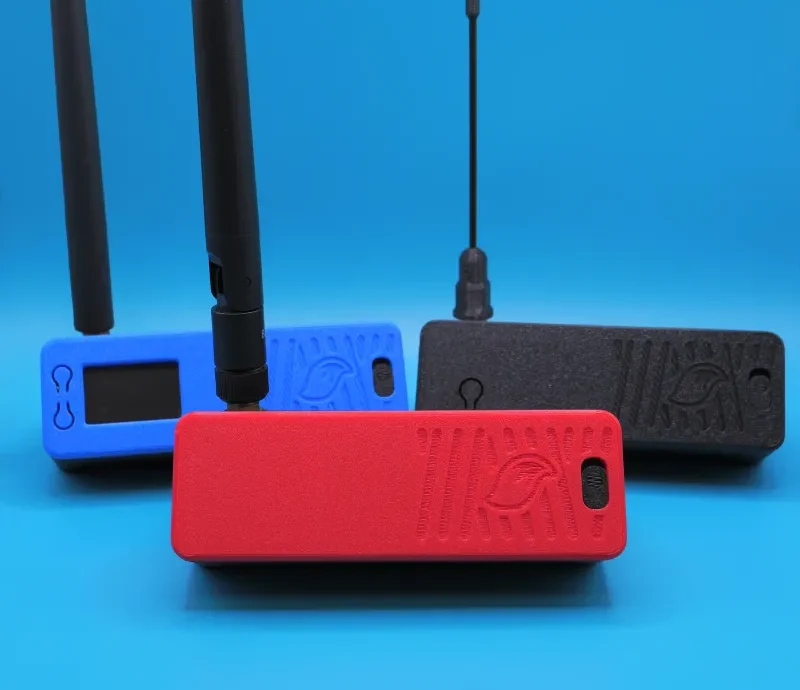

Увеличенный размер Flexo позволяет ему поддерживать антенны большего размера, не раскачиваясь на столе. Антенны на фото представляют собой смесь антенн Taoglas LORA (см. веб-сайт со ссылками на дистрибьюторов по всему миру).

Монтаж

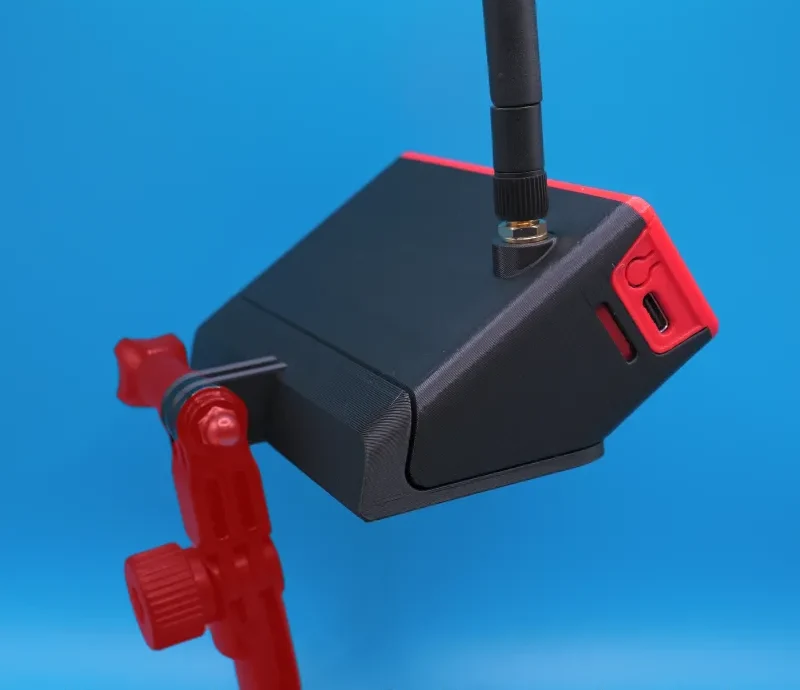

Настенное крепление / крепление Go Pro имеет «двойную функцию»: это одно крепление, которое можно использовать в обоих направлениях. Вы можете использовать командные полоски или двусторонний клей, чтобы приклеить его к стене, или, если вы хотите более надежное соединение, есть два отверстия для винтов с потайной головкой (винты не предусмотрены, выкопайте чертеж, вы знаете, что они у вас ��сть)

Чтобы использовать крепление в качестве крепления GoPro, просто вставьте в крепление две входящие в комплект вкладки GoPro.

Структура файла

Для удобства файлы организованы в папки. Существуют версии как 3MF, так и STL, я рекомендую 3MF, так как многие файлы имеют специальные блокираторы/принудители поддержки. Файл ReleaseNotes содержит инструкции по печати.

«Универсальная» папка содержит файлы, необходимые независимо от того, какую плату вы используете. Распечатайте их все, кроме креплений для батарей, распечатайте ту, которую вы используете. Затем для каждой платы имеются папки, содержащие соответствующую «лицевую сторону» и, в зависимости от платы, кронштейн. Наконец, есть папка для Smart Mount, которая также служит настенным креплением или креплением GoPro.
