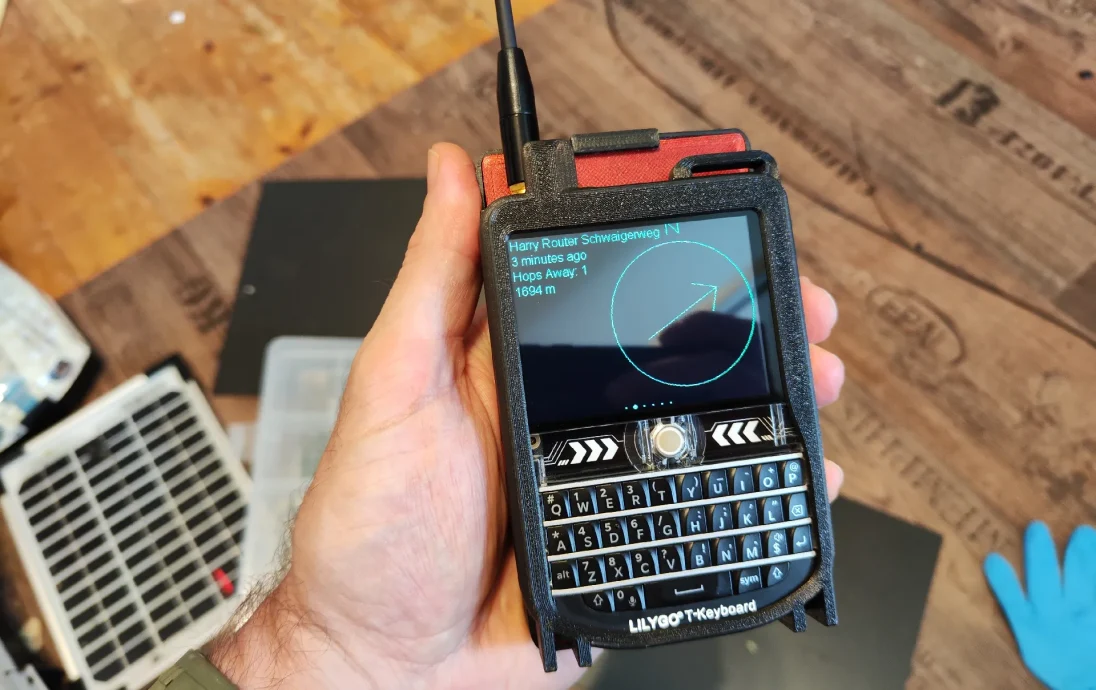

Meshtastic Lilygo T-Deck 10000мАч

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

ОБНОВЛЕНИЕ 04.10.2024

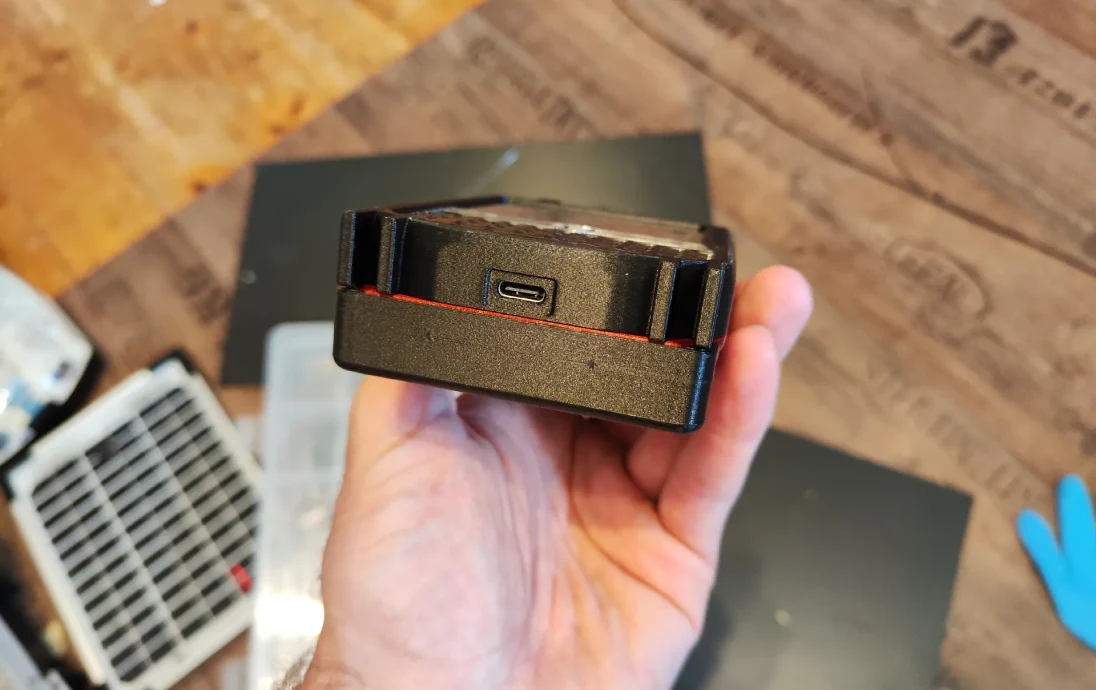

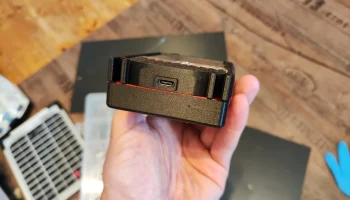

Добавлена дополнительная крышка аккумуляторного отсека с функцией быстрой зарядки. Просто приклейте держатель печатной платы к задней крышке и вставьте плату зарядки. Параллельно подключите + и — к BMS на аккумуляторе. проведите оба кабеля в углублении на задней крышке из выреза, припаяйте провода к плате зарядки. Вы можете испо��ьзовать прозрачную нить принтера, чтобы вставить очень короткий ее кусок в круглое отверстие на крышке платы зарядки, чтобы индикатор зарядки находился ниже. Он выглядит намного лучше, чем без него! Защелкните крышку платы зарядки и все готово. Быстрая зарядка 15 Вт!.

Поскольку плата зарядки может сильно нагреваться, я бы порекомендовал использовать PETG, PLA все равно подойдет, но при зарядке и нагреве существует вероятность деформации, если вы потянете за USB-кабель или приложите давление к области платы зарядки!

--------------------------------------------------------------------------------------------

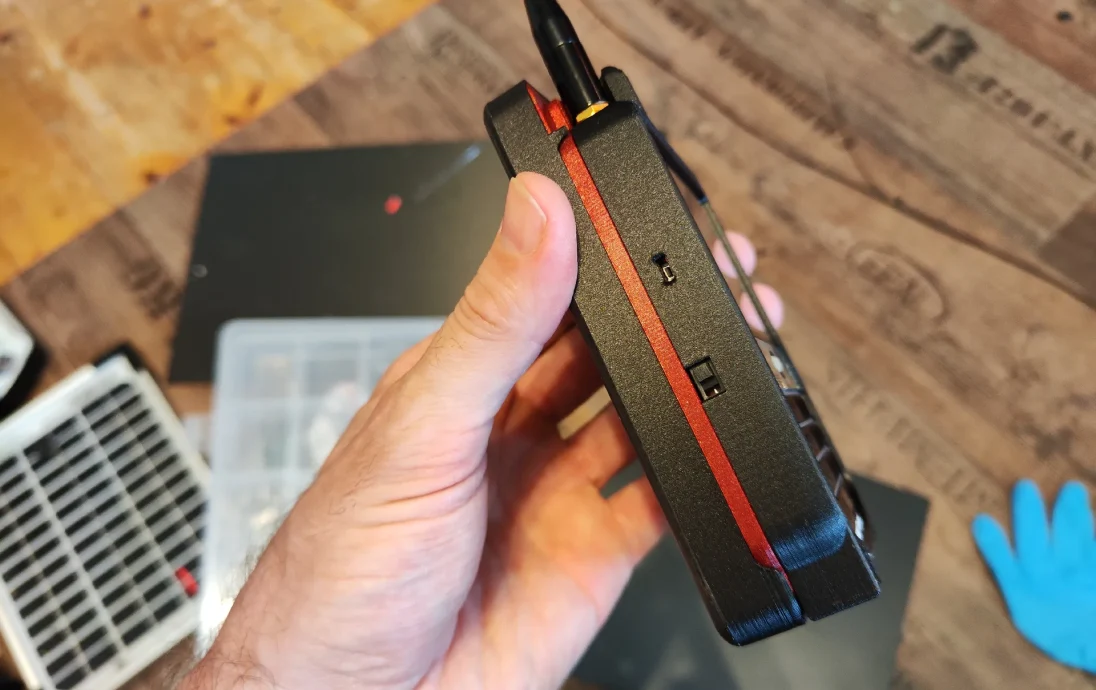

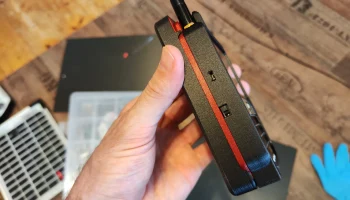

ДА боковые перекладины не соединены с рамой сбоку! но только с обоих концов. Это никак не влияет на структурную целостность корпуса, я хотел сделать его как можно более плоским, и поэтому я сделал его таким, какой он есть. Это не ошибка, так как эта линия в любом случае защемляется между обеими половинками, поэтому она не видна и не вызывает нежелательного изгиба. ЭТО ОК!

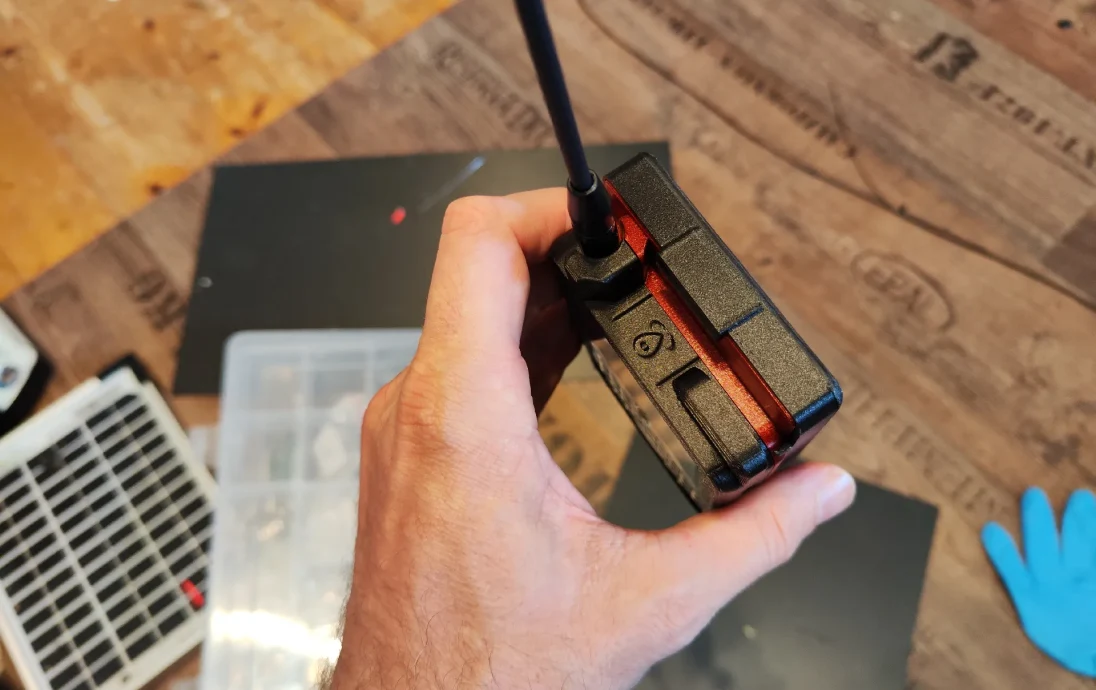

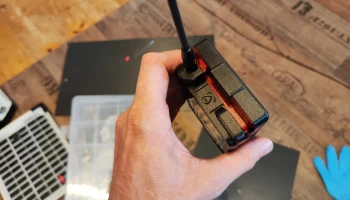

Подходит для антенн с основанием антенны шириной не более 10 мм.

Пожалуйста, проверьте ремикс, он основан на всей необходимой информации, не указанной здесь:

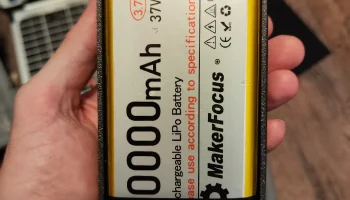

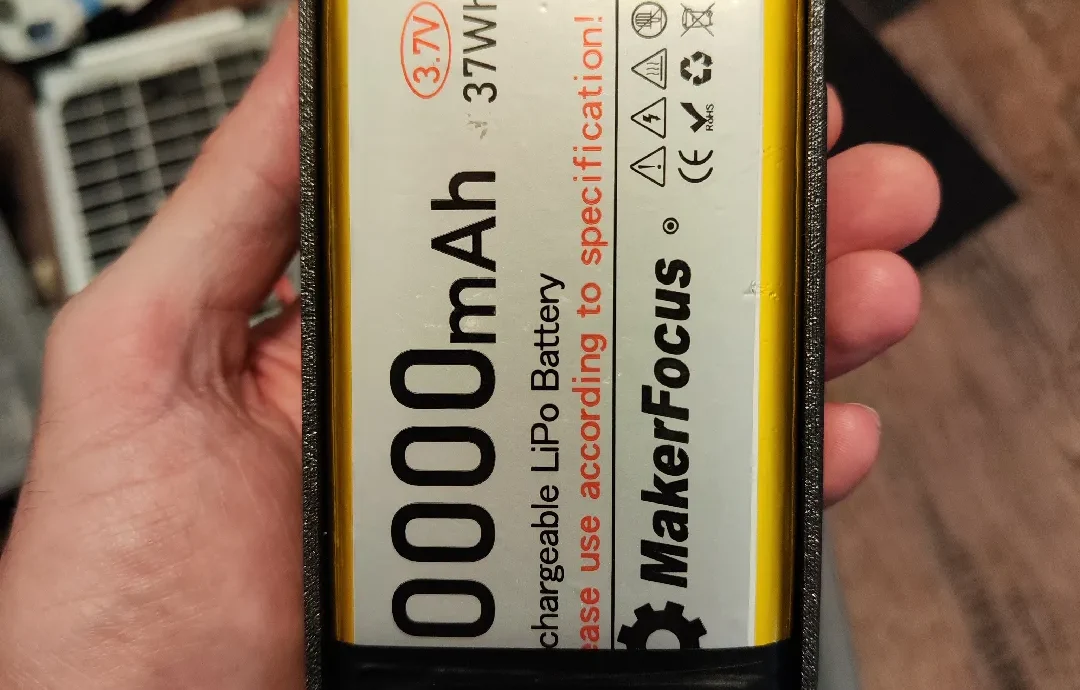

Lipo-аккумулятор Makerfocus 10000 мАч:

Makerfocus 3,7 В Lipo Battery 10000 мАч Литиевая аккумуляторная батарея 906 — MakerFocus

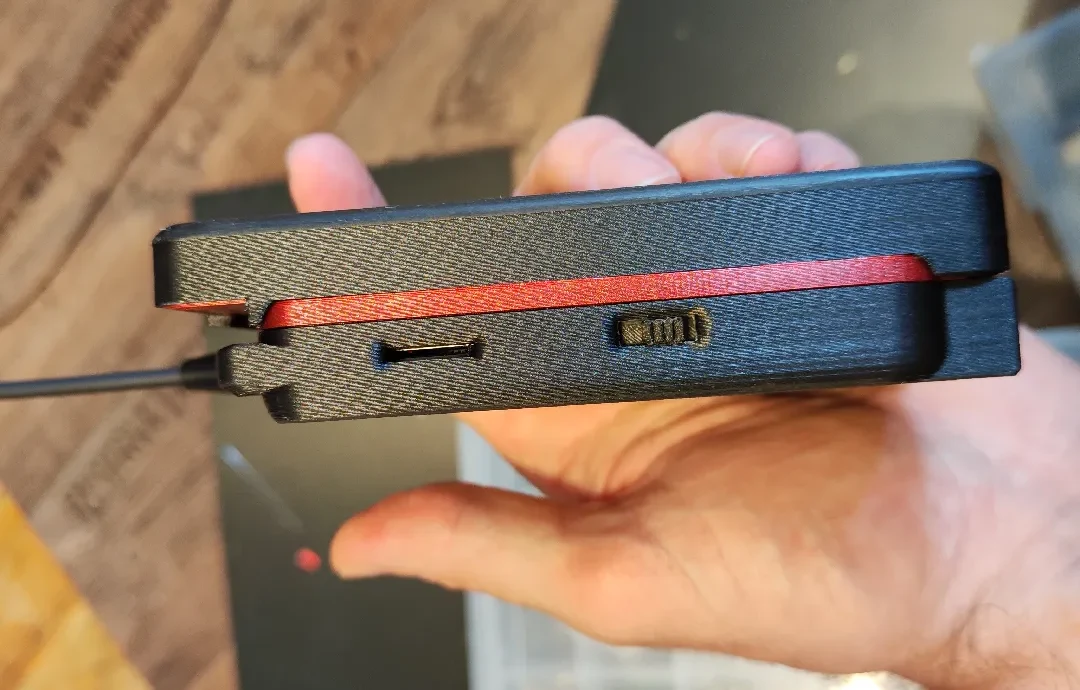

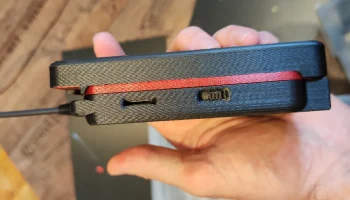

GPS-переключатель: (опционально)

10/20 штуцеров 50 В 0,5 EINE SS12F15 Mini Größe Schwarz SPDT Rutsche Schalter für DIY Power Elektronische Projecte g6 1P2T Kippschalter Griff 6 мм — AliExpress 13

GPS-модуль (GPS+BDS):

GPS + BDS двухмодовый модуль управления полетом, позиционирующий навигатор, эрзац ATGM336H, для Arduino NEO-M8N NEO-6M — AliExpress 502

Латунные вставки М3 (4,5 мм) Опционально!

M1 M 1,4 M 1,6 M 1,7 M2 M 2,5 M3 M4 M5 M6 M8 Messing Wärme Gewinde Einsatz Mutter горячего расплава Gerändelt Injection Einbettung Mutter von 3D печать — AliExpress 13

Плата быстрой зарядки (опция):

Typ C USB Eingang High Strom 3A Полимерная литиевая батарея Ternären Schnell Lade Board IP2312 CC/CV Modus 5V Zu 4,2 V — Алиэкспресс
