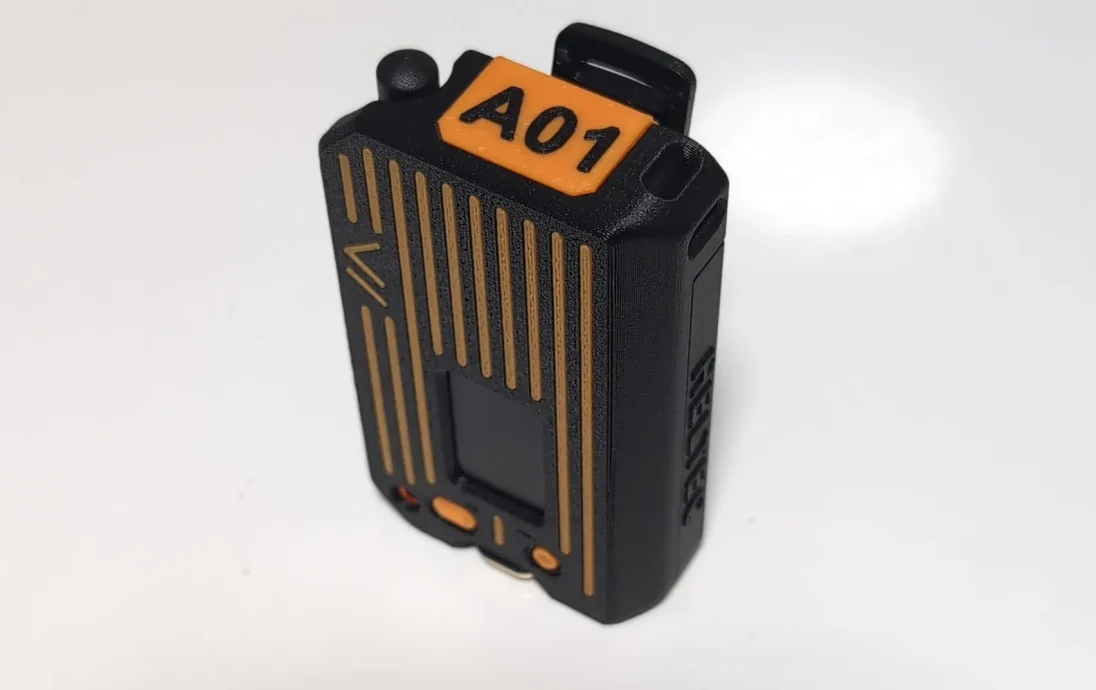

NexGen3D: Корпус Meshtastic ATAK Heltec T114 V2

09.18.2025:

Некоторые из них у меня есть в готовом виде и готовы к размещению на eBay, если кому-то интересно: Листинг на eBay.

Обновление от 18.08.2025: Внесены некоторые небольшие изменения в переднюю часть корпуса, предоставив аккумуляторному блоку немного больше места, дополнительный зазор примерно 1,5 мм для батарей немного большего размера, но я все же рекомендую BLC5, поскольку он имеет встроенный BCM и будет отключать питание, когда уровень заряда элемента падает слишком низко, устраняя перебои, которые могут заблокировать T114 и помешать ему правильно включиться снова.

Обновление от 31.01.2025: Добавлен задний корпус и соответствующая док-станция для более толстых батарей толщиной до 10 мм. Я также рекомендую использовать прямое крепление антенны SMA, поскольку это освободит больше места для батарей большего размера.

Обновление: исправленная версия готова, я изменил модель на 3MF, так как все отдельные файлы с несколькими материалами меня раздражают. Я включил файл шага для этикетки и пример этикетки. Если вы не знаете, как редактировать файл шага и хотите созд��ть собственную этикетку, дайте мне знать в комментариях, и я буду рад создать то, что вам нужно.

Ниже приведены все детали, я увеличил размер батарейного отсека, теперь он поддерживает батареи размером 8 x 35 x 65 мм, я использую батареи BL5C, они использовались в старых телефонах Nokia и других устройствах, у них есть встроенная система управления, предотвращающая перезарядку, и они отключаются до того, как устройство выключится и заблокируется, что удобно, если вы хотите подключить к нему солнечное зарядное устройство, и эти батареи будут работать более 24 часов, но вы можете использовать много большие упаковки для увеличения времени работы.

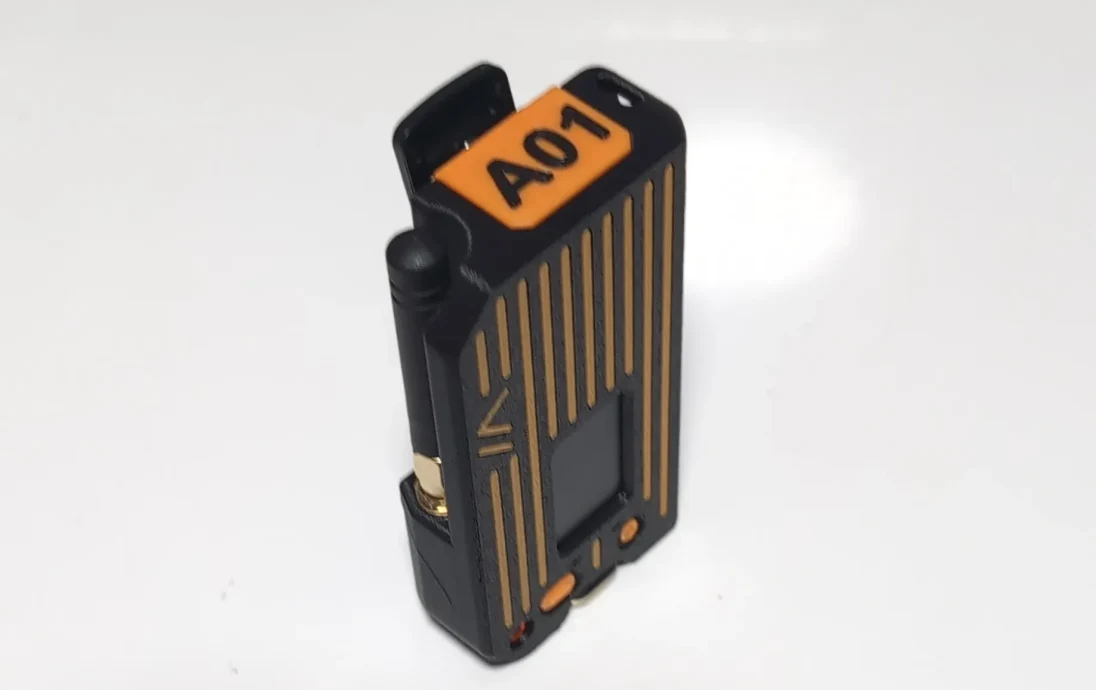

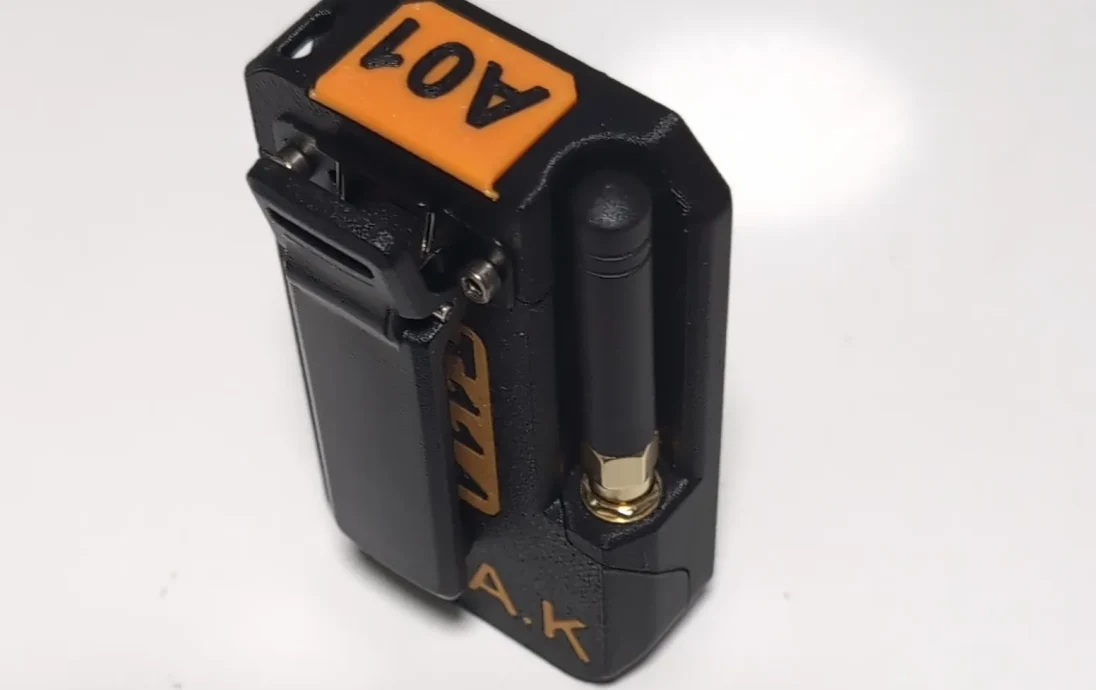

Теперь вы можете использовать квадратный прямоугольный разъем SMA, поставляемый Heltec, или любой другой прямой шестигранный разъем. GPS-приемник поднят на верхнюю часть корпуса, что обеспечивает лучший прием.

Я внес массу небольших изменений в модель, чтобы сделать то, что я считаю идеальным (субъективно), и печатать без какой-либо поддержки, как я ее смоделировал.

Встроенные опоры. Убедитесь, что ваш принтер и калибровка потока нити верны:

Это ремикс этой модели, который является ремиксом этой модели

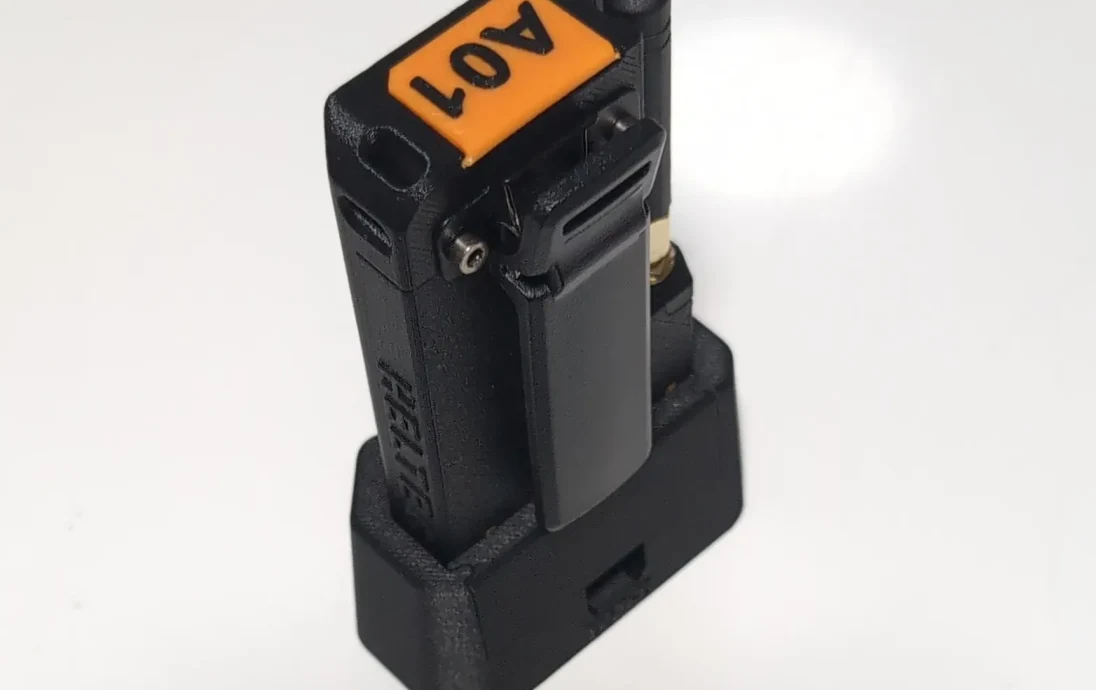

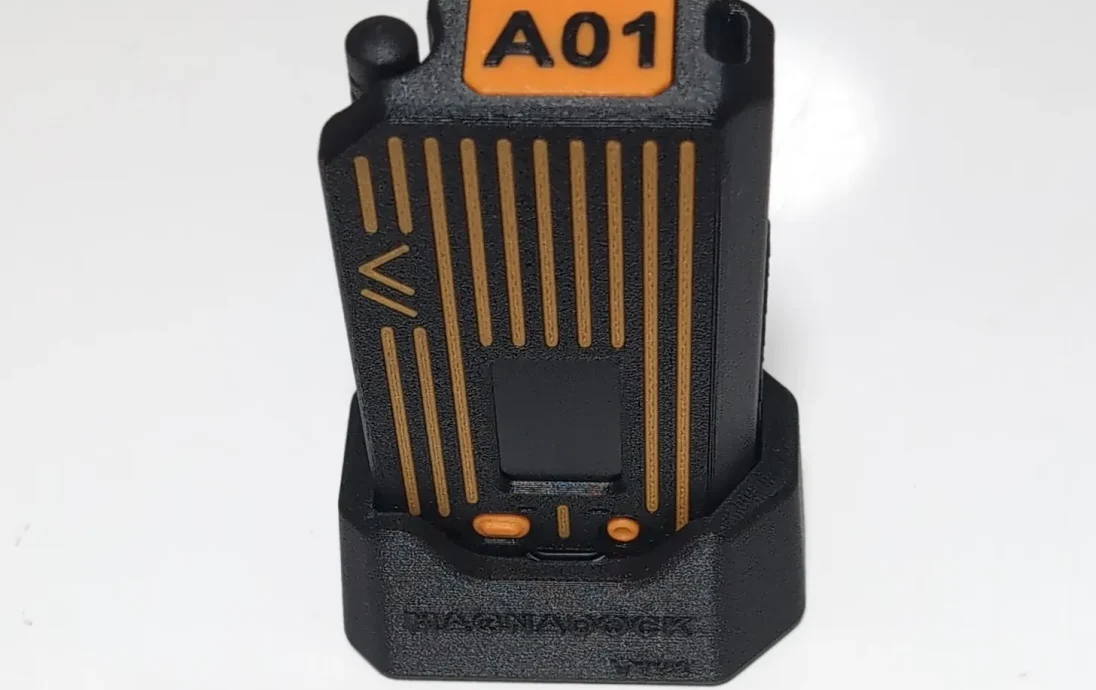

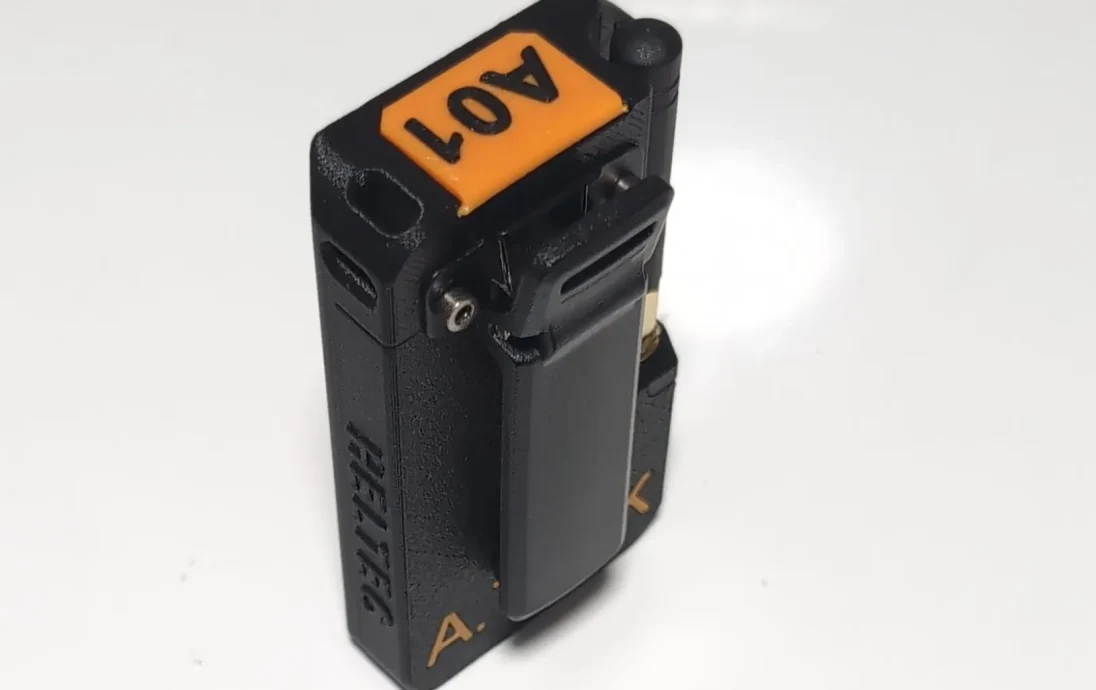

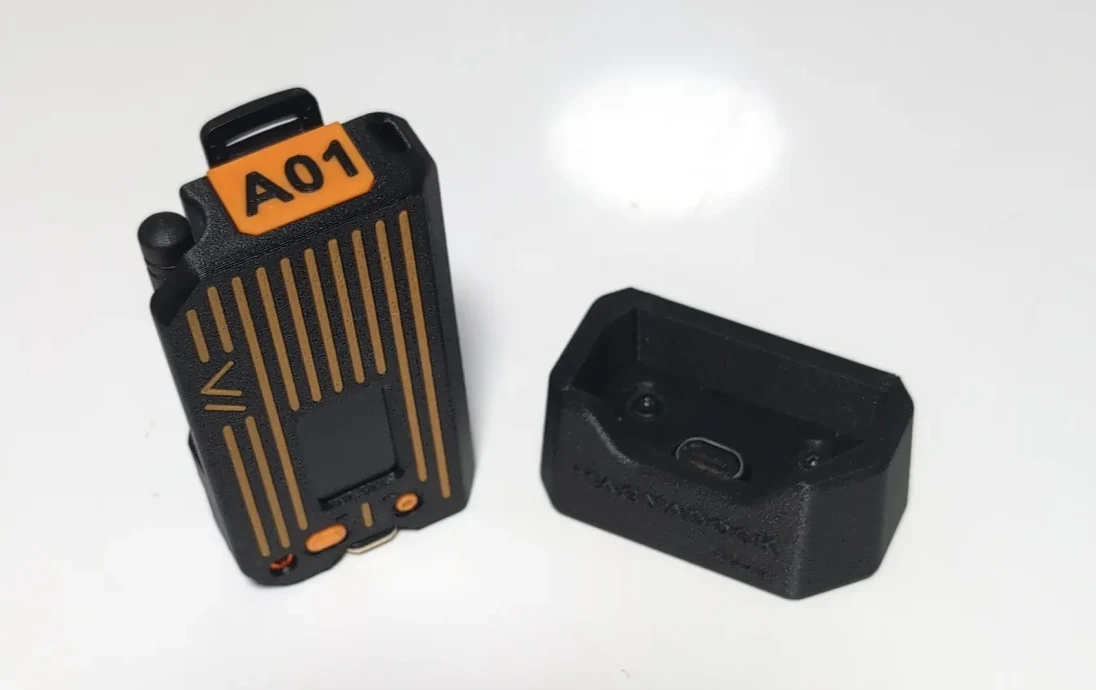

Это обновленная версия чехла T114 ATAK Meshtastic, я добавил возможность прикрепить подпружиненный зажим для ремня Baofeng, и кейс сохранит возможность работать с моей магнитной зарядной док-станцией.

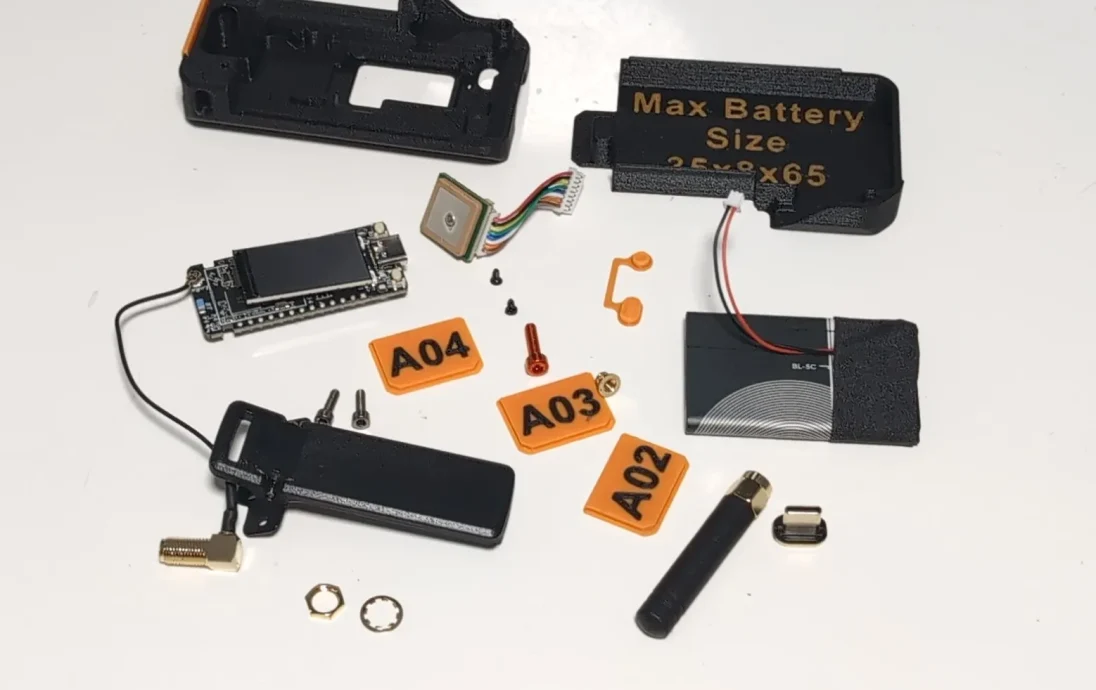

Необходимые детали корпуса:

Баофэн Клип
1 комплект Heltec T114
1 х липосакционная батарея (максимальный размер = 8 мм x 35 мм x 65 мм)
1 х резьбовая вставка M3 (M3x3,5x4,6x6,6)
1 х 12 мм СВС
VHB или аналогичный двусторонний скотч (для фиксации аккумулятора)

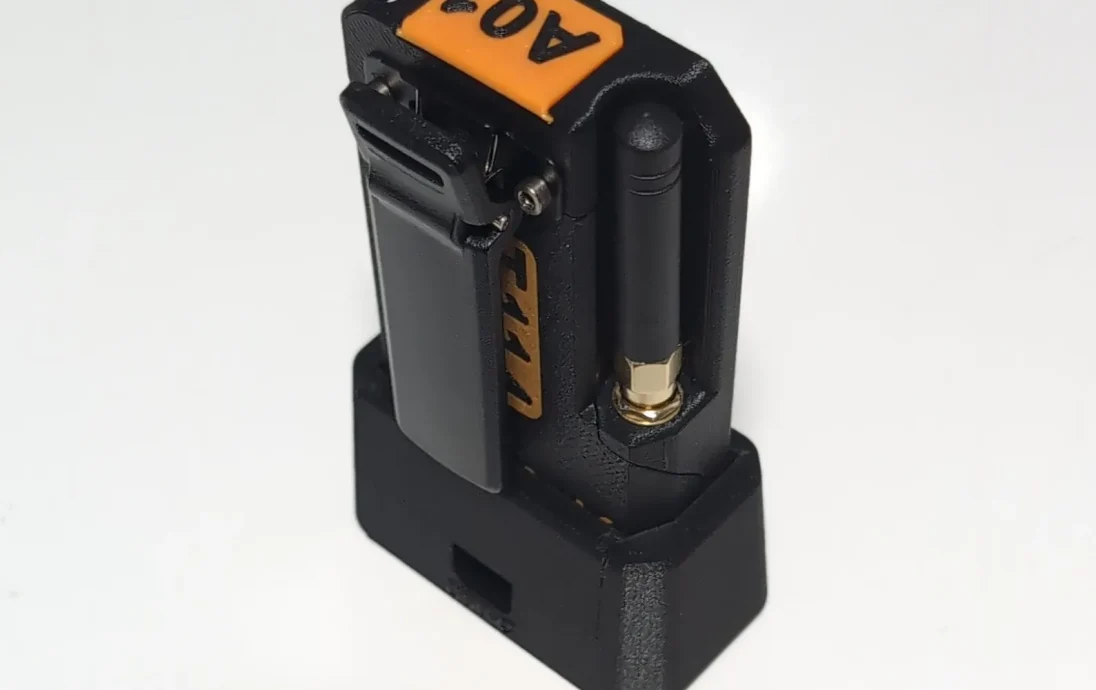

Необходимые детали для док-станции:

2 болта M3 диаметром 8-12 мм или с полукруглой головкой.
1 магнитный адаптер USB-C → https://www.aliexpress.com/item/1005004891929312.html (вам понадобится тот, что на фото)
2 резьбовых вставки M3 (M3x3,5x4,6x6,6)

В новом корпусе смоделирована резьба M2,5, поэтому я рекомендую печатать его с высотой слоя от 0,08 до 0,1 с соплом 0,4 мм или меньше.

Я напечатал свой из ABS-CF, а акцентные цвета — из ABS-GF.

Список файлов:

Файлы мультиматериалов 3MF для передней и задней части корпуса вместе с примером этикетки.
STL для кнопок и магнитной доки
К этикетке прикреплен STEP-файл (если вам нужна специальная этикетка, спросите меня в комментариях)

Также обратите внимание: в настоящее время существует проблема со связью с T114, над ней работает Heltec, вы можете просмотреть ветку здесь.

Heltec выпустила модифицированную прошивку, исправляющую проблему со связью, это временно, пока они не выпустят полное исправление для этих устройств, скачать можно отсюда
