Meshtastic Gendemik CHUNKY "MAXIMUS" HeltecV3 Remix

Как сделать и схемы в разработке!

ПРЕДУПРЕЖДЕНИЕ! Это довольно продвинутая сборка! Вы должны уметь паять множество крошечных и хрупких проводов, электроники и т. д. Программирование не требуется, но вам нужна твердая рука и некоторые знания, когда дело доходит до соединения электронных модулей и литий-ионных батарей вместе!

________________________________________________________________________________________________________________

Я получил специальное разрешение от Gendemik поделиться своим ремиксом! Чтобы опубликовать ремикс, мне пришлось выбрать «Оригинал, я сделал это», поскольку я не могу дать ссылку на оригинальный дизайн, поскольку его лицензия не позволяет делиться и создавать ремиксы.

СНОВА БАЗОВЫЙ ДИЗАЙН — НЕ МОЁ ТВОРЕНИЕ! Я только что получил разрешение от Gendemik специально на мой РЕМИКС, который позволяет мне поделиться им!!

Не упустите возможность посмотреть их другие творения и поставить им лайк за то, что они позволили мне поделиться своим ремиксом со всем миром!: Gendemik | Printables.com

Оригинальный дизайн, на котором основан этот ремикс, можно найти здесь: GDMK Heltec v2/v3 Chunk 18650 (проект модульного корпуса) Meshtastic, вдохновленный Gendemik | Скачать бесплатно STL-модель | Printables.com

_________________________________________________________________________________________________________________

:

Вы, вероятно, начали с чехлов Muzis H1 или Tony Gs Heltec, которые просто потрясающие, но им не хватает отсека для выполнения.

С muzis H1 в лучшем случае 1 день максимум, с tony G может быть 2, но, наверное, меньше. Поначалу это нормально, потому что дизайн потрясающий, и вы ��росто счастливы, что он работает и выглядит красиво, но он начинает проявлять свою слабость, когда вы действительно хотите его «использовать», постоянно следить за зарядом батареи — отстой, не зная, справитесь ли вы за день, к тому же плата Heltec заряжается очень медленно… ну, это действительно не здорово.

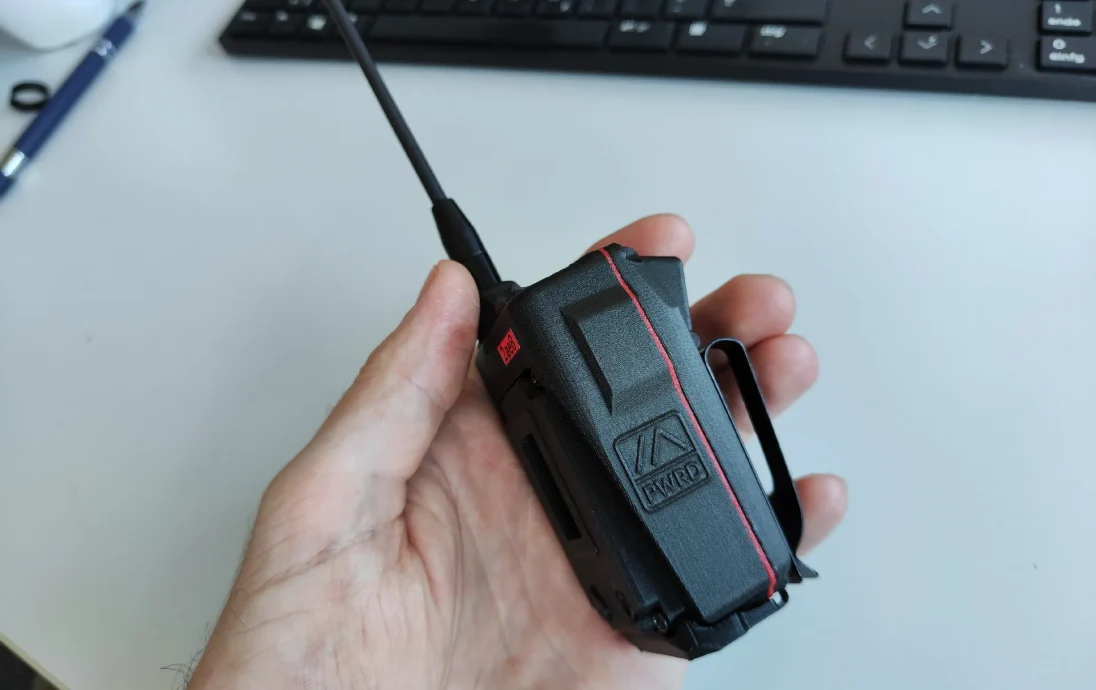

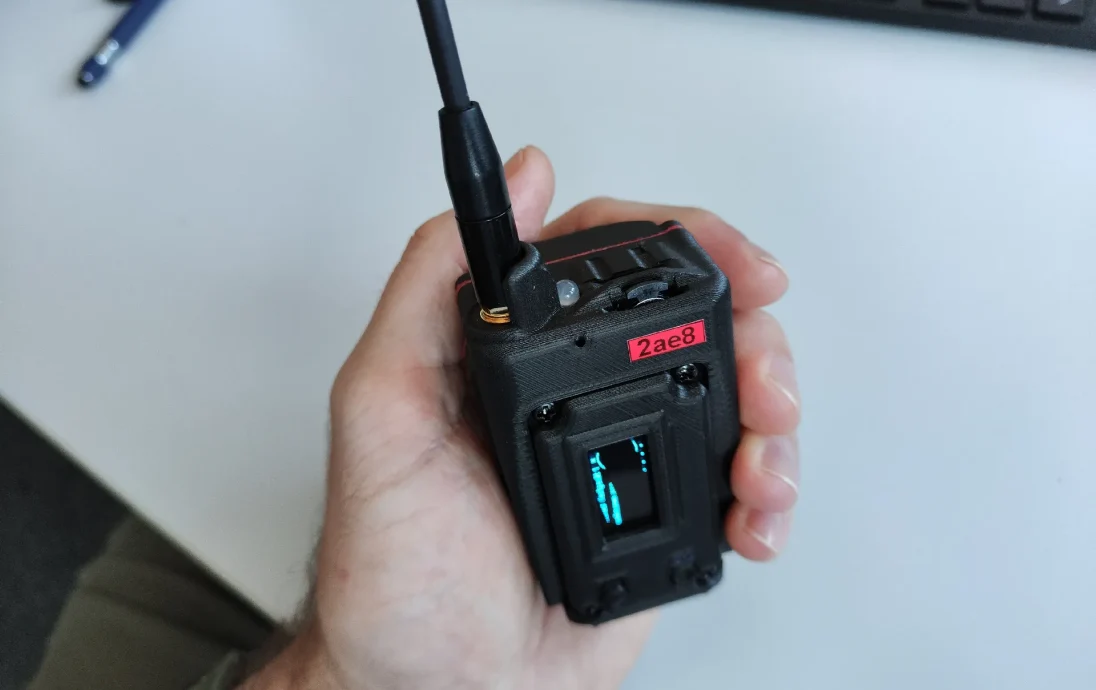

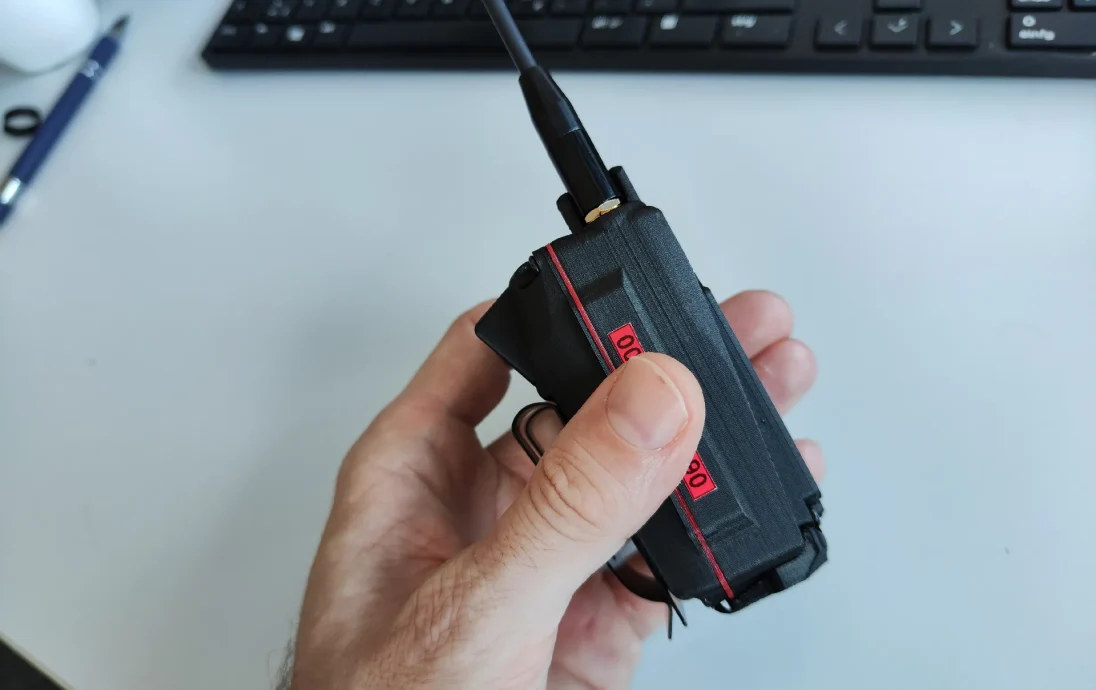

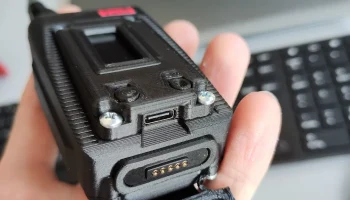

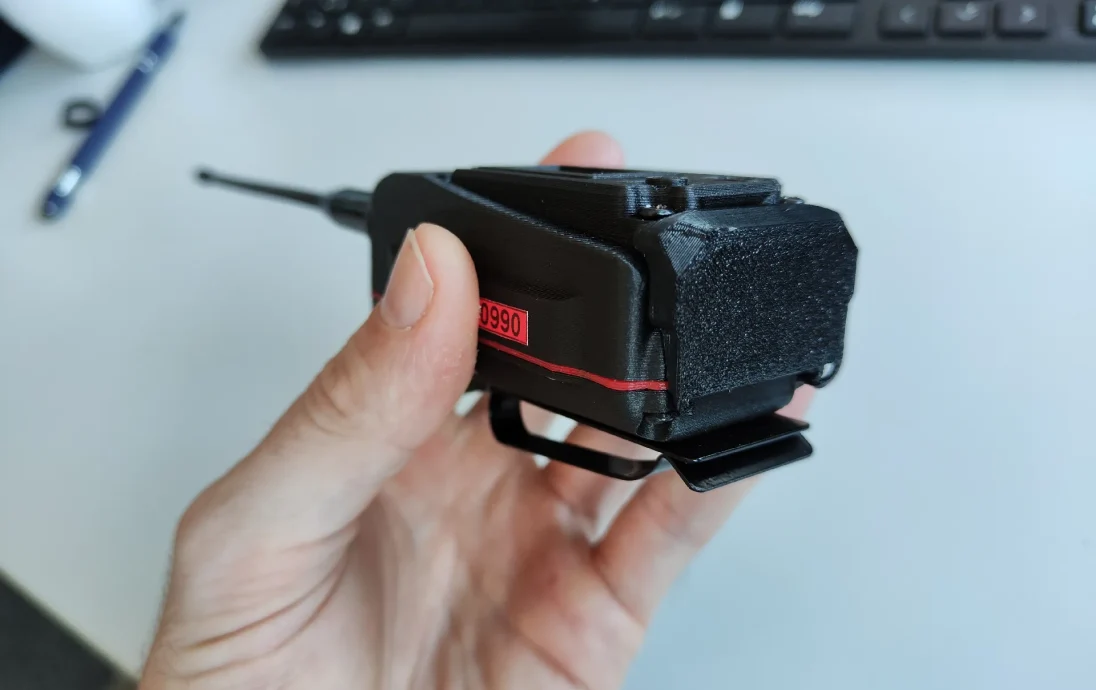

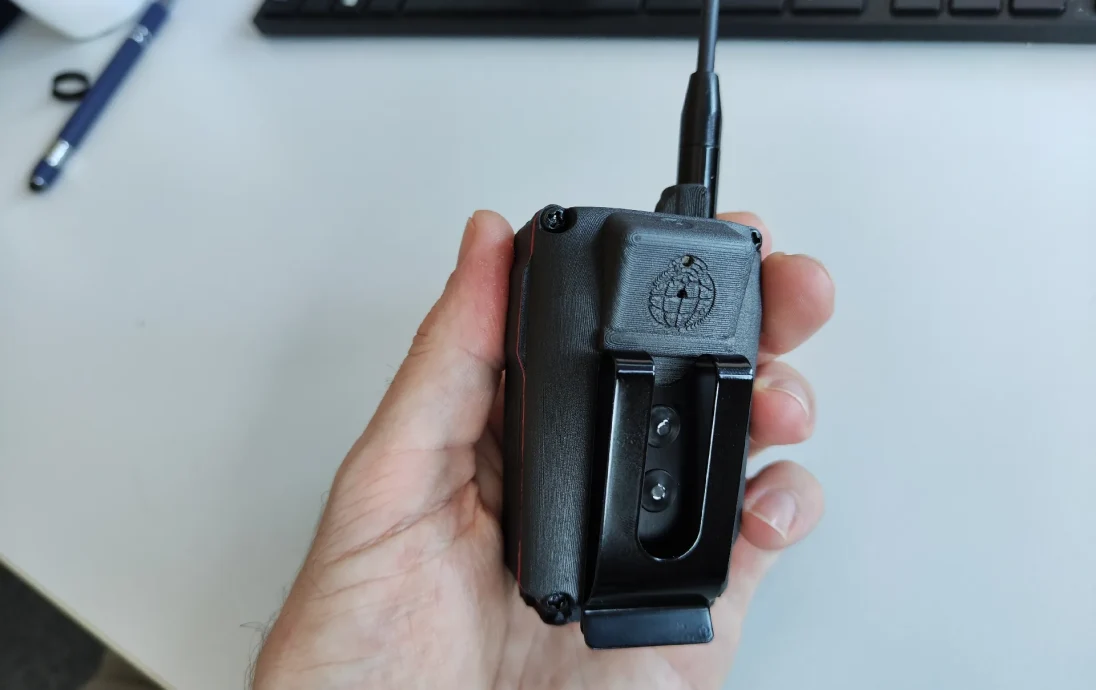

CHUNKY Maximus — это швейцарский нож среди устройств Heltec V3 Meshtastic.

Он предлагает больше функций и времени работы, чем любое другое сетчатое устройство Heltec V3, доступное на данный момент для такого размера!

ПОЗНАКОМЬТЕСЬ С ВСЕМИ ИЗМЕНЕНИЯМИ И ОБНОВЛЕНИЯМИ, СДЕЛАННЫМИ С НИМ НИЖЕ, И ВЫ ПОДДЕРЖИТЕ ГОРДОЕ ИМЯ «МАКСИМУС» :D

:

___________________________________________________________________________________________________

Ориентация печати и вспомогательный материал:

Распечатайте три основные части корпуса в ориентации, показанной на предварительном просмотре, и используйте опоры над печатной платформой. Конструкции, требующие дополнительной поддержки, такие как вырез для магнитного штыревого разъема, уже имеют опоры, для других вырезов достаточно небольших перемычек.

Если у вашего принтера плохое соединение, вы можете использовать опоры везде, но снимать их сложно, особенно на верхней стороне средней рамы.

__________________________________________________________________________________________________

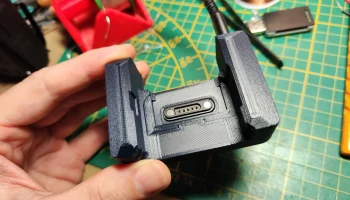

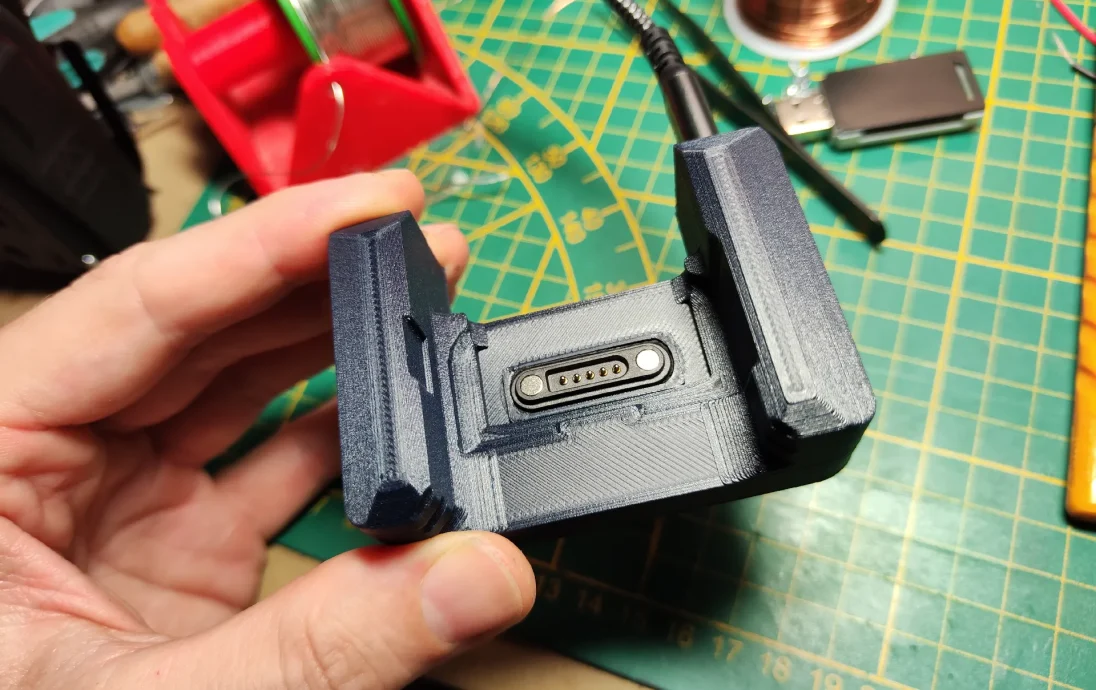

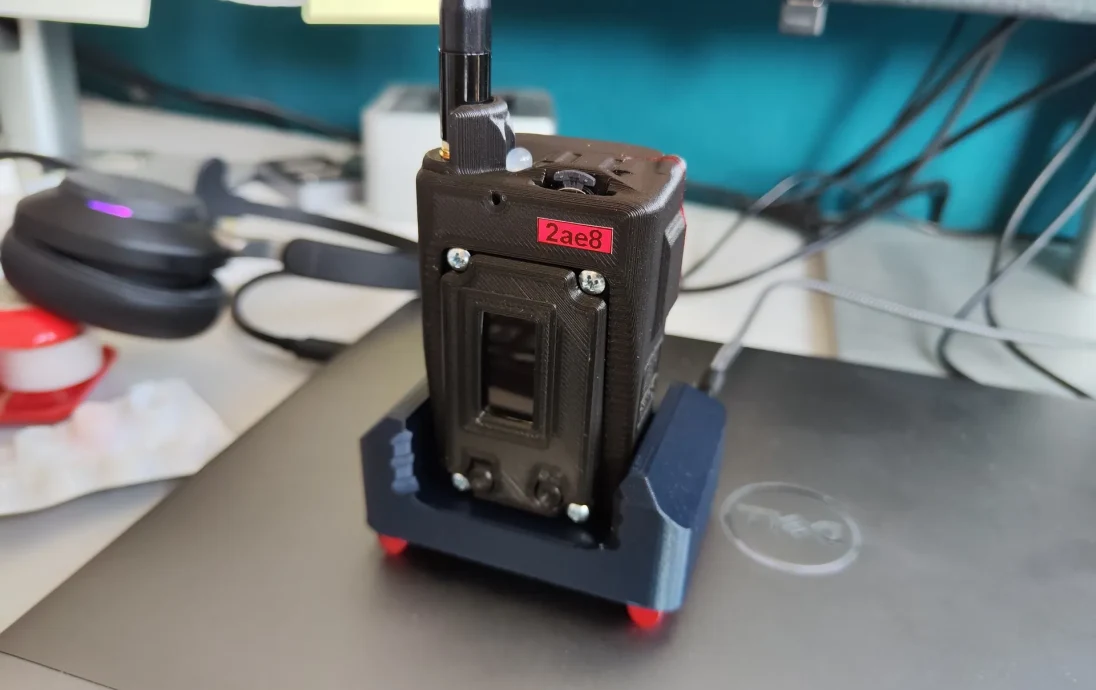

Зарядная подставка:

Самая простая сборка проекта.

Напечатайте ноги из ТПУ, а основную часть — из PLA/petg.

Для идеального соединения между разъемом зарядной подставки и нижней стороной maximus я просто использовал двухкомпонентный набор эпоксидной смолы, который можно легко сформировать руками, как пластилин. Опустите готовый максимус в подставку так, чтобы ответная часть выходила с другой стороны, прежде чем они встретятся и прикрепятся друг к другу.

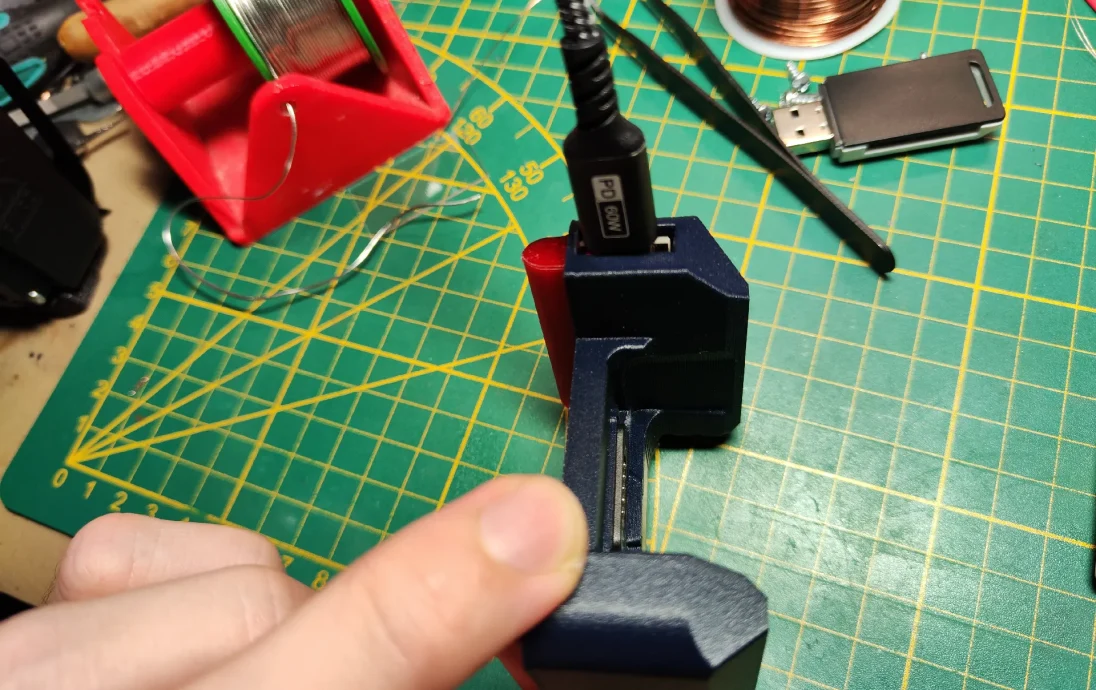

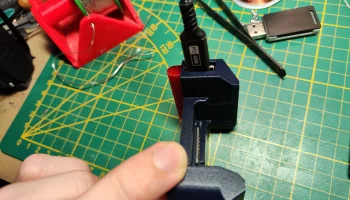

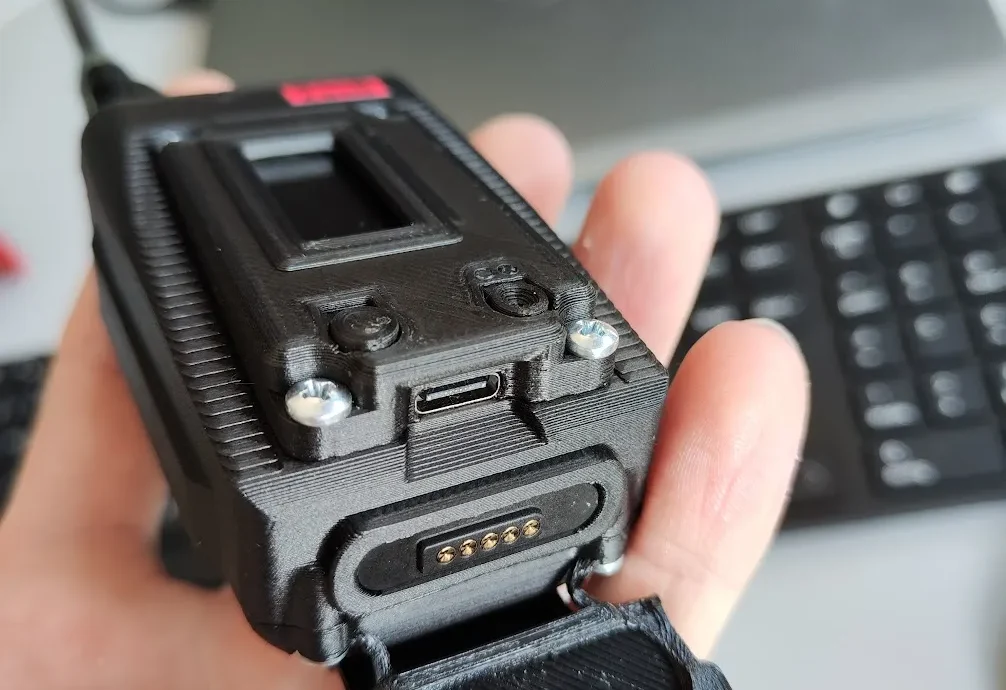

Я использовал двустороннюю ленту, чтобы приклеить плату зарядки USB C к внутренней части слота, в который вы ее вставляете, причем разъем USB C, конечно же, обращен наружу, чтобы вы могли подключить к нему кабель USB C.

используйте эпоксидную смолу, чтобы заполнить всю заднюю полость (см. изображения), и убедитесь, что ��ри этом обе половины магнитных штыревых разъемов все еще заблокированы.

Конечно, прежде чем заливать все эпоксидной смолой, вам необходимо подключить зарядную плату USB C с помощью магнитного штыревого разъема. Выбрав 5-контактное соединение, + и — кабель от платы зарядки нужно припаять к 2 разъемам каждый, оставив
