Heltec Wireless Paper Case для Meshtastic

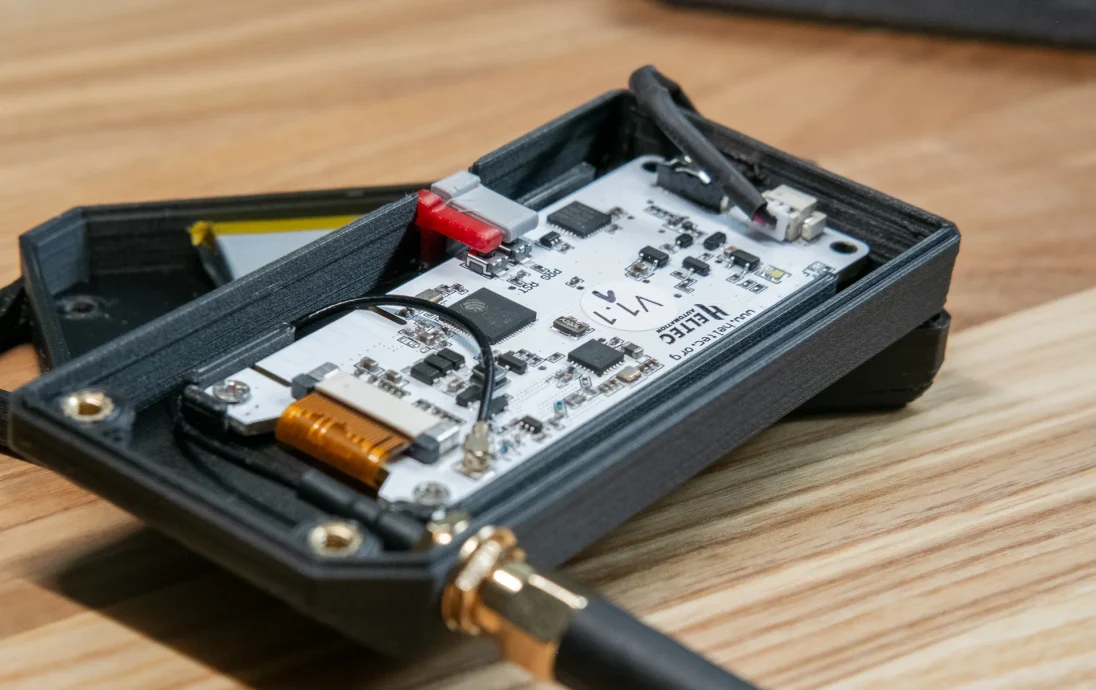

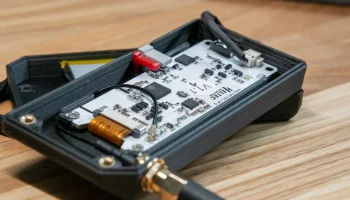

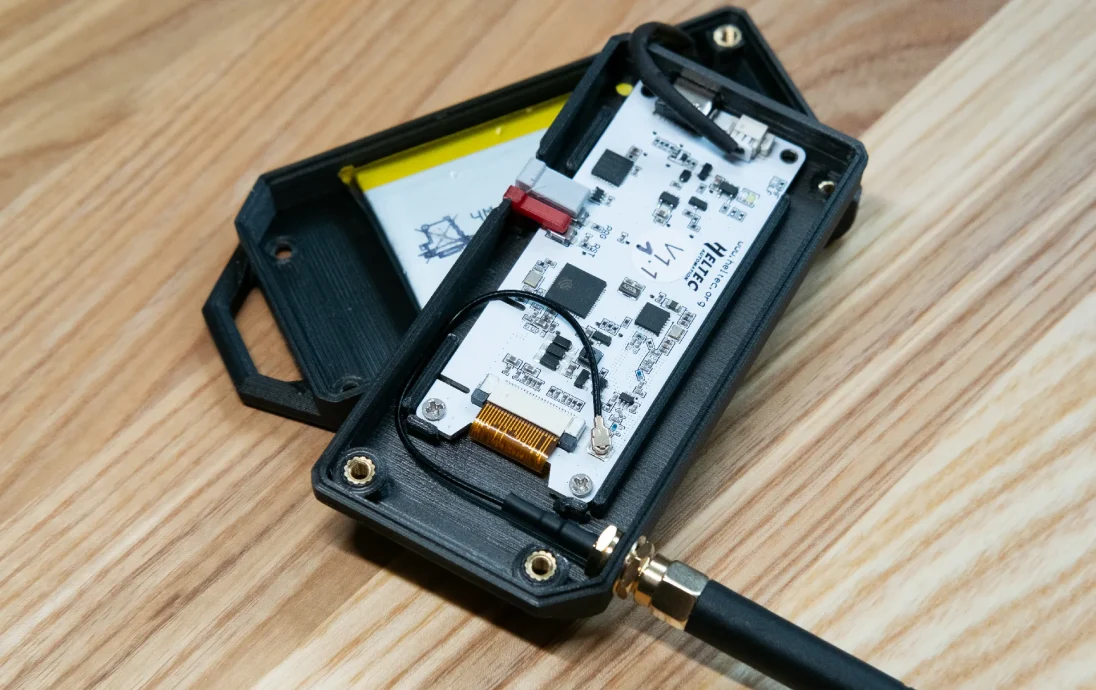

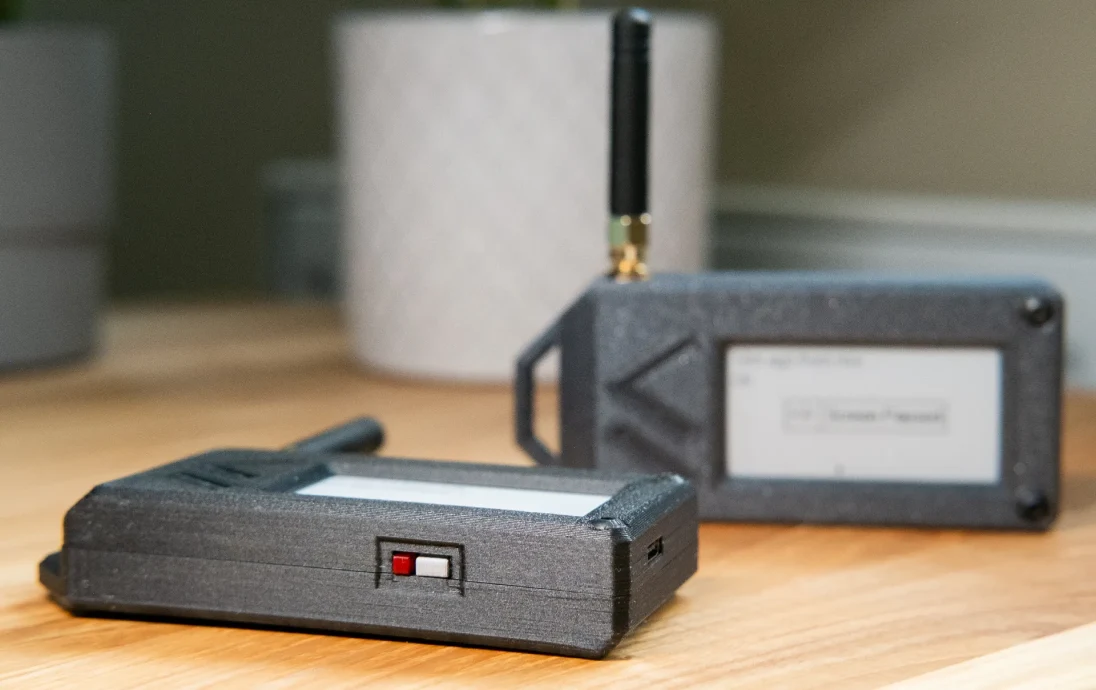

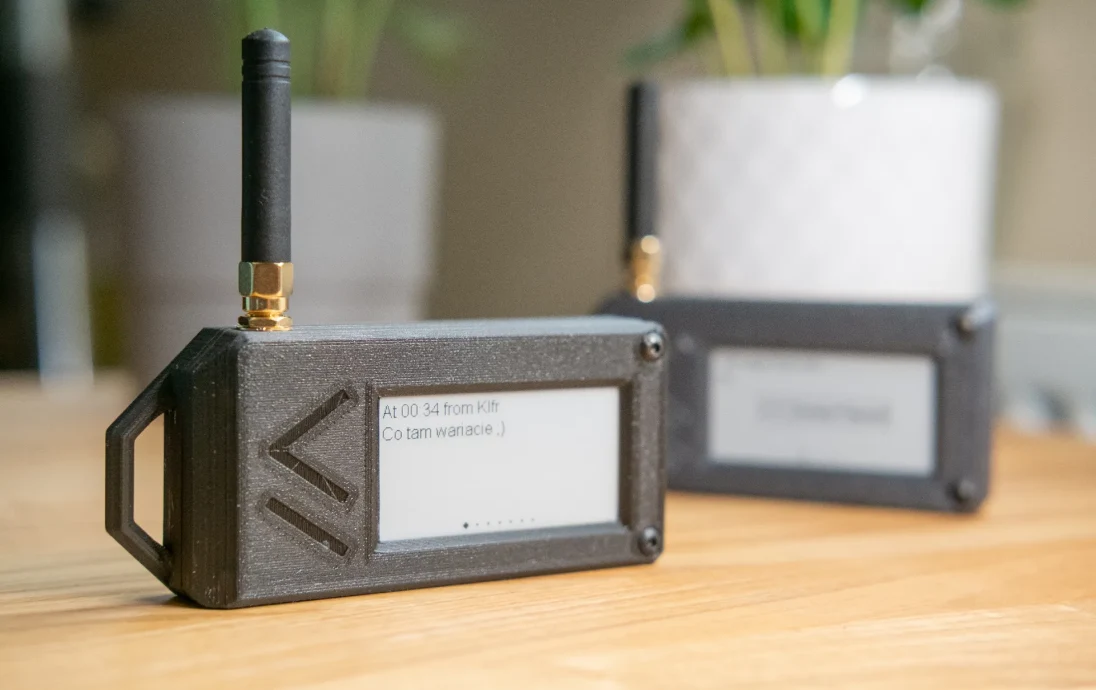

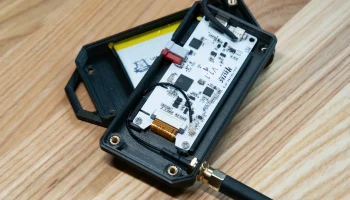

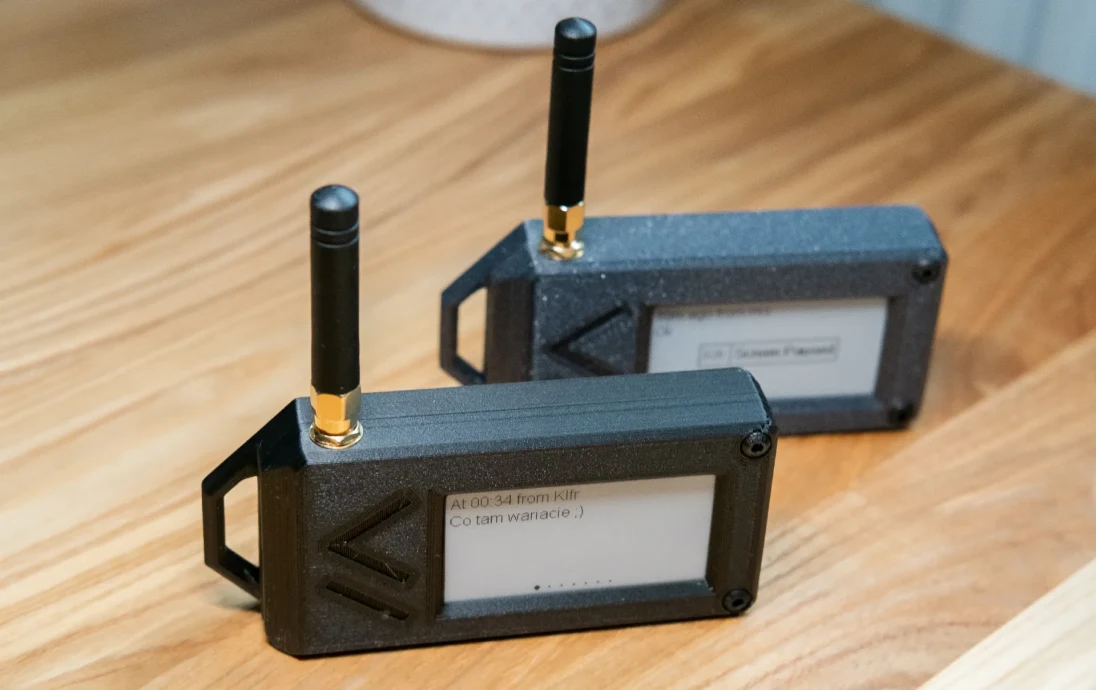

Позвольте мне представить вам мой специально разработанный корпус для Heltec Wireless Paper. Этот корпус универсален, вмещает батареи большего размера и имеет простую конструкцию кнопок на боковой стороне для удобства управления.

Аппаратное обеспечение:

— Беспроводная бумажная доска Heltec
— Пигтейл SMA (входит в комплект платы)
— 2 винта М2 (входят в комплект поставки)
— 4 винта с полукруглой головкой M3x12-14 мм.
— 4x тепловые вставки M3

Настройки печати:

— Высота слоя: 0,2 мм
— Периметры: 3
— Направление заполнения перемычки (угол перемычки в слайсере Prusa): 90° (чтобы избежать длинных перемычек на логотипе)
— Опоры: не нужны (отверстия имеют тонкий слой, поэтому перемычки хорошо печатаются)

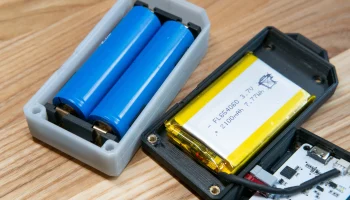

Совместимость с аккумулятором:

Задняя крышка рассчитана на батареи размером до 41 x 76 мм и имеет три варианта толщины:
— S: подходит для плоских батарей диаметром до 7 мм.
— M: подходит для плоских аккумуляторов диаметром до 12 мм (например, 4000 мАч 124065, самый большой из найденных на данный момент).
— L: в держателе можно разместить две батареи 18650 (например, https://aliexpress.com/item/4001152338150.html) или другие батареи диаметром до 19 мм.

Дополнительная информация:

Мой дизайн в некоторой степени параметрический (все еще учусь), поэтому я могу настроить его под разные размеры в зависимости от спроса.

Примечание. Будьте осторожны при затягивании винтов :)
