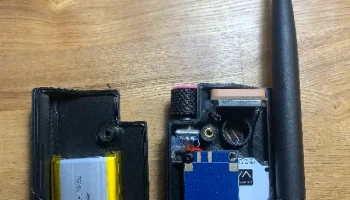

Faketec nrf52 Meshtastic Case с энкодером/зуммером/GPS/да..

Обновление от 09.02.2026:

добавить новую переднюю часть с новой поддержкой Necenano, в которой используется низкопрофильный разъем USB-C.

Обновление от 18.02.2024:

добавить файл Base.stl и обновленный файл шагов

По отношению к оригинальной модели:
— изменен профиль прилегающей поверхности. Добавлен борт, что делает модель более жесткой.
— изменено отверстие под антенну, теперь отверстие для крепления гайки находится внутри
— изменено положение кнопок, так как на плате faketec кнопки поменяны местами
— изменен способ крепления платы с защелки на винт (М2)
— изменено положение дисплея
— добавлена перегородка для разъема cardkb, которую при необходимости можно отломать
— отверстие для разъема usb-c изменено на более узкое

Подключение:

контакт печатной платы

Конфигурация

GPS-передатчик

Д4

22

GPS-приемник

Д3

20

GPS_EN

Д5

24

Энкодер А

Д1

6

Энкодер Б

Д0

8

Кнопка кодировщика

Д9

38

Поддерживаемый OLED-дисплей: с размером печатной платы 26x26 мм.

Герберы печатных плат: https://github.com/gargomoma/fakeTec_pcb

Протестировано на плате версии 2. Должно быть совместимо с версией 3.
