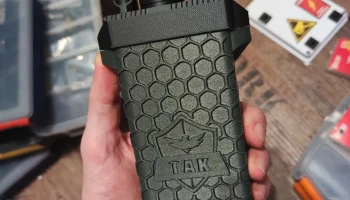

Meshtastic FakeTAK "Commander" Tacticool big boi Водостой..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

ОБНОВЛЕНИЕ 14.01.25:

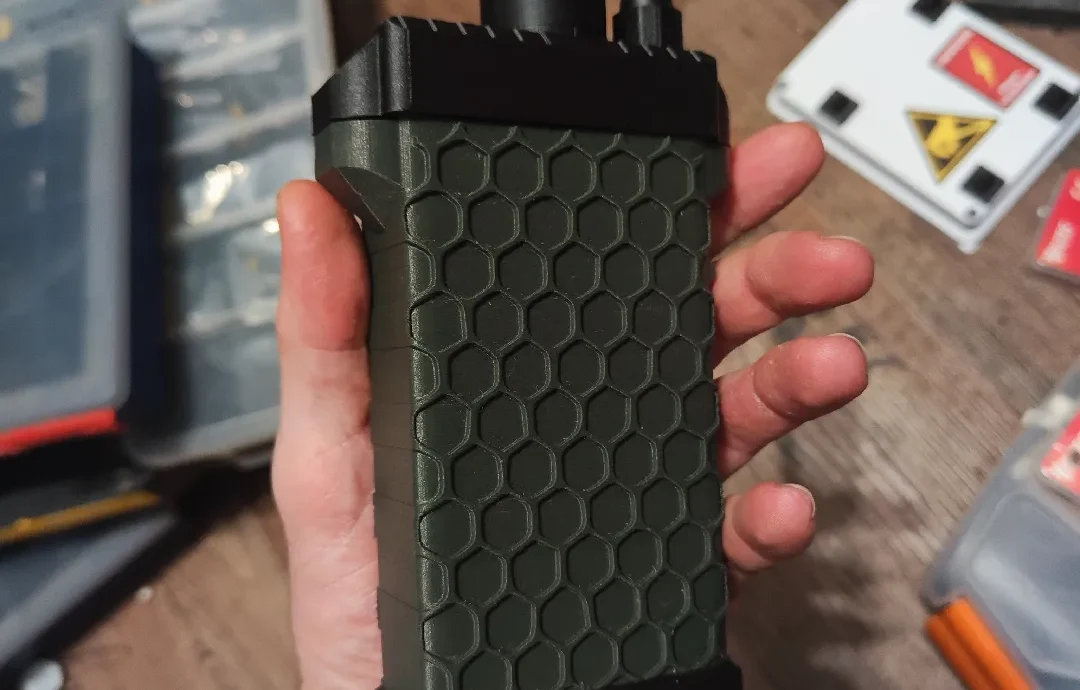

Добавлена обложка без рисунка и логотипа.

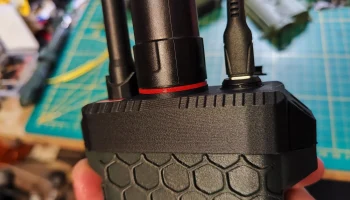

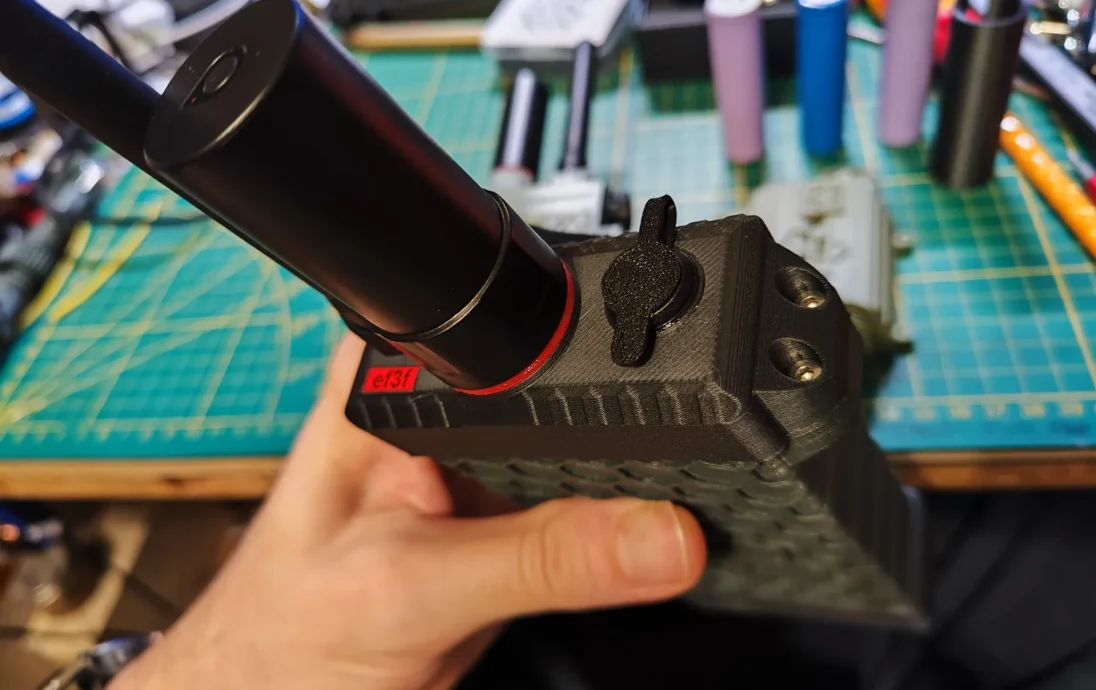

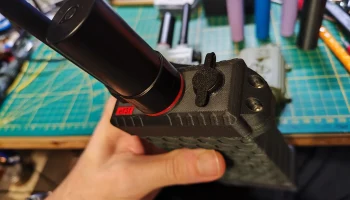

Добавлена ​​крышка разъема USB C для порта зарядки, поскольку оригинал, который поставляется с ним, слишком мягкий и непригоден для использования.

-----------------------------------------------------------------------------------------------

FakeTAK был специально создан для узла Faketec, но также подходит для Heltec V3 или T114, внутри достаточно места, поэтому он подходит даже для других узлов того же р��змера.

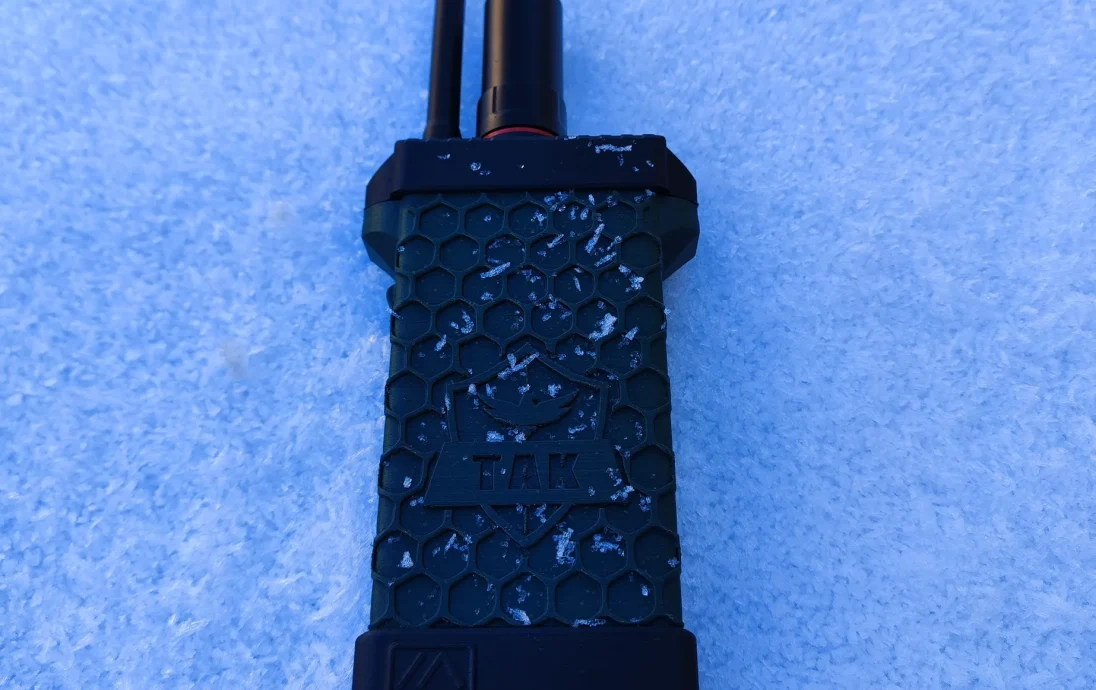

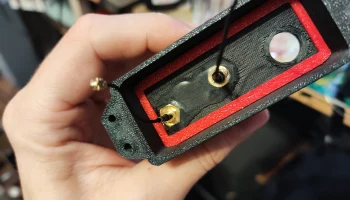

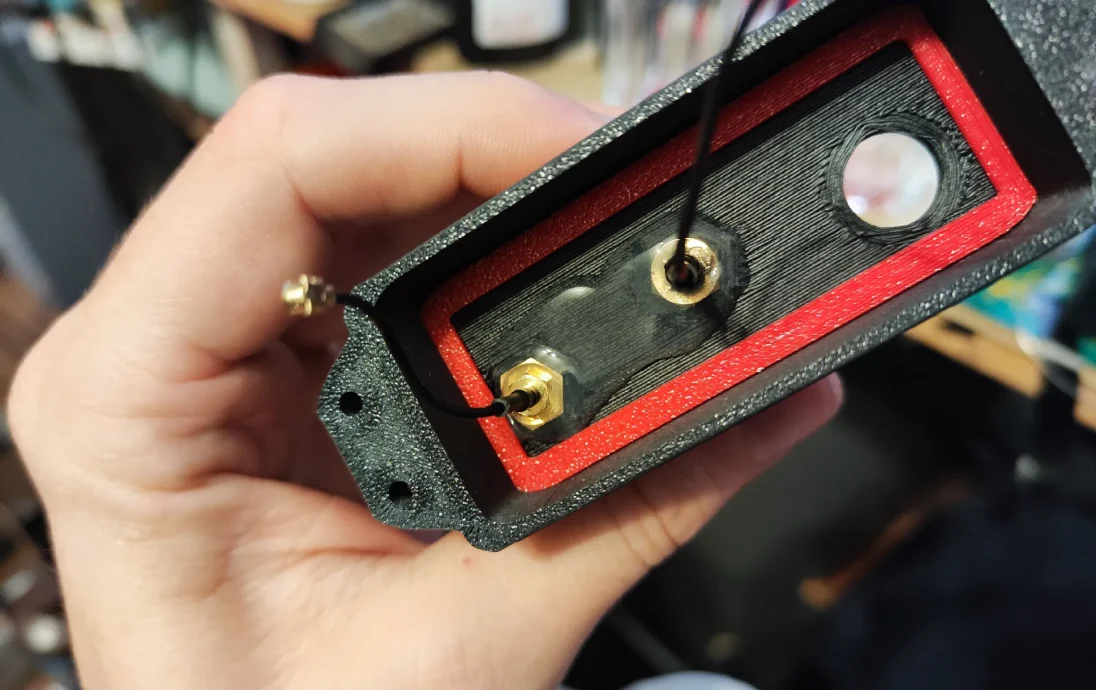

Целью этого проекта было создание узла, который легко выживет на открытом воздухе, будучи ударопрочным (напечатанным из ПЭТГ, пропитанным углеродным волокном), водонепроницаемым (уплотнения из ТПУ и текучий силикон внутри верхней крышки для предотвращения проникновения воды). Я также хотел, чтобы он работал в течение длительного времени, поэтому с аккумуляторным блоком 10500 мАч (3x 3500 ячеек 18650 параллельно) должно прослужить довольно долго, даже с постоянно включенным GPS.

Когда батареи разряжаются, вы можете относительно быстро зарядить их с помощью схемы быстрой зарядки мощностью 15 Вт через USB C.

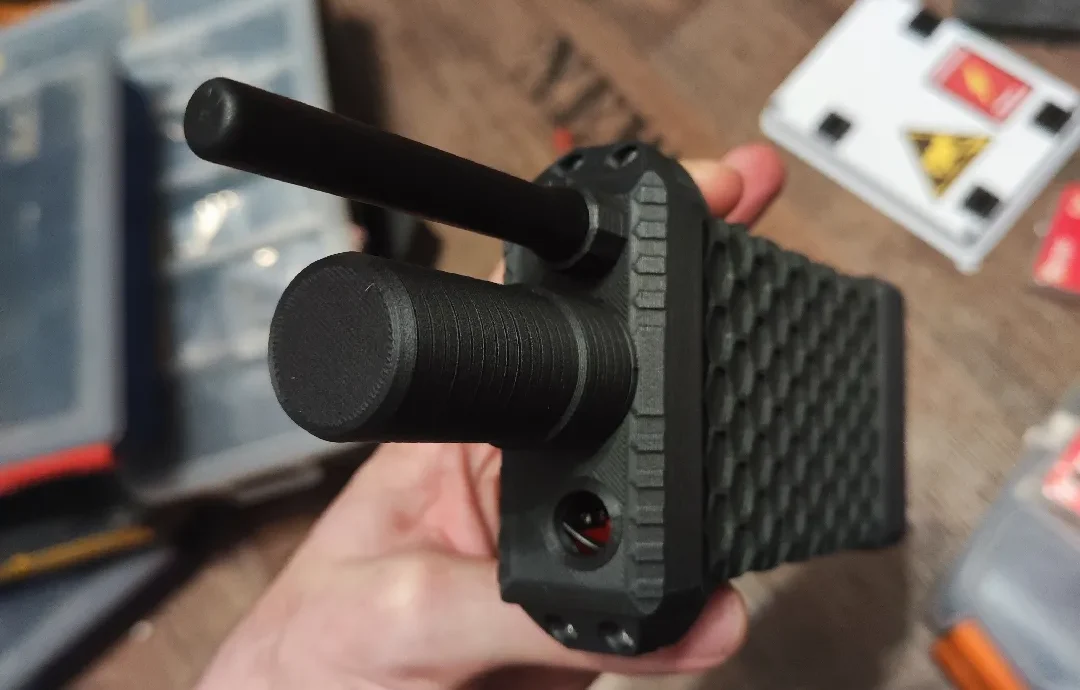

Использование очень чувствительного положения антенны GPS должно быть более точным при использовании ATAK.

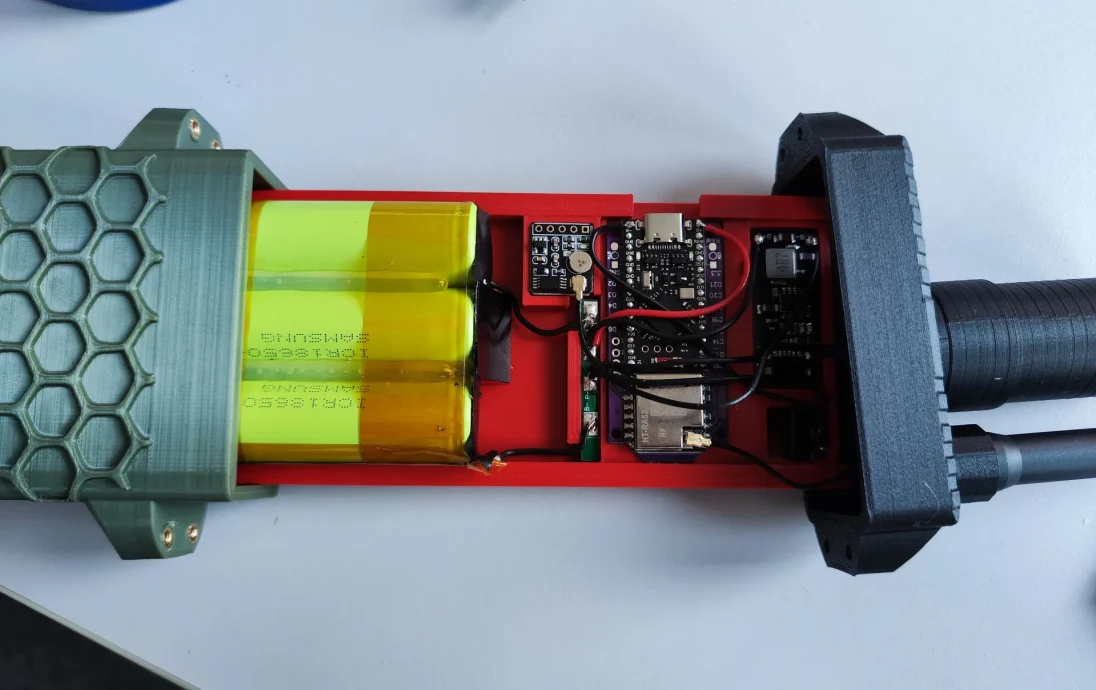

Его легко обслуживать, поскольку вся электроника легко выдвигается после снятия верхней крышки. Так что обновить прошивку также несложно, поскольку порт USB C от faketecs ��егко доступен.

Никакого видимого света снаружи, поскольку это могло быть тактическим недостатком. Чтобы узнать, включено ли устройство, я установил зуммер. Включив модуль GPS через МОП-транзистор, вы услышите мелодию через зуммер, четко указывающую, включен он или выключен.

Внутри есть жесткий переключатель, позволяющий полностью выключить устройство, но, конечно, вы также можете выполнить мягкое выключение, удерживая основную кнопку.

Не забудьте заземлить Mosfet с резистором 10 кОм, чтобы GPS оставался выключенным, когда faketec находится в режиме «мягкого отключения», то же самое касается и зуммера, поскольку он может превратиться в нагревательный элемент в значительной степени xD

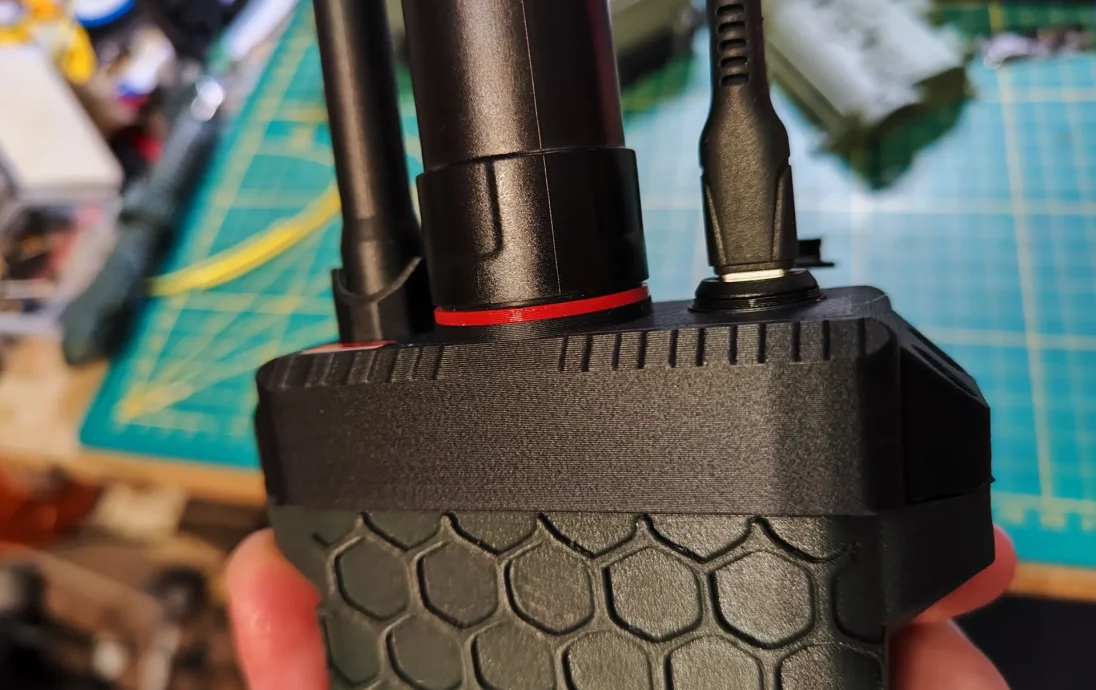

Водонепроницаемый разъем USB C еще не прибыл, поэтому его нет на изображении.

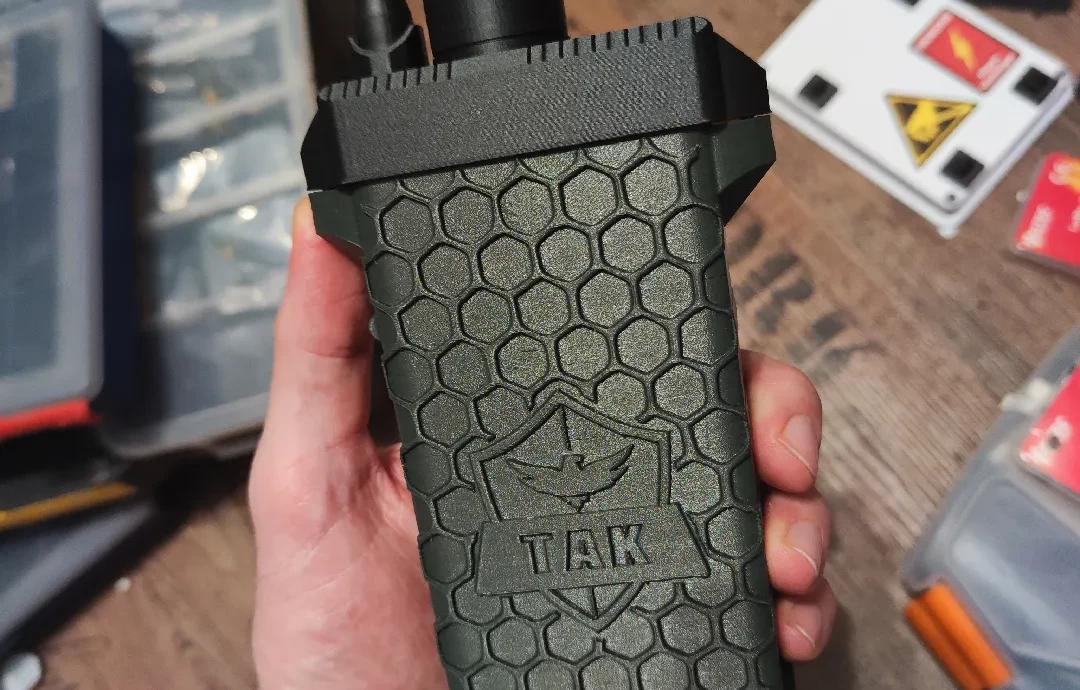

Скоро появятся новые ракушки с разными узорами!

Нить PETG, наполненная углеродным волокном, темно-оливково-зеленого цвета, которую я использовал, выглядит следующим образом.

Нить Kohlefaser PETG 1,75 мм, TINMORRY PETG-CF 3D-Druckmaterialien, Kompatibel mit Bambu FDM 3D-Drucker, 1 кг 1 шпуля, Olivgrün: Amazon.de: Gewerbe, Industrie & Wissenschaft

СОВЕТ:

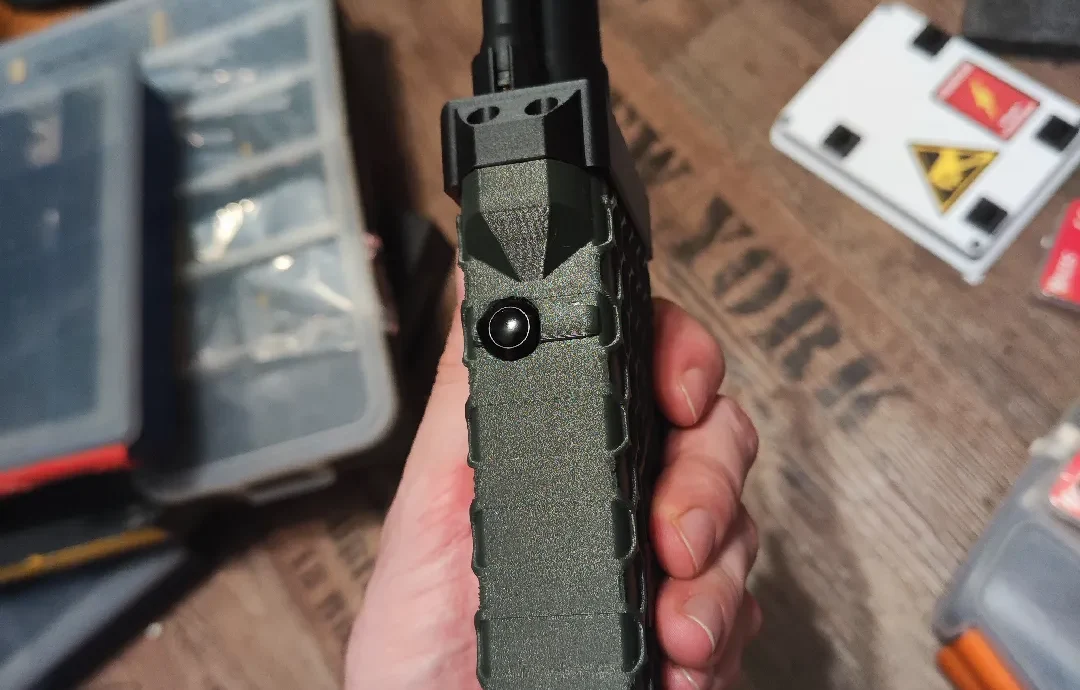

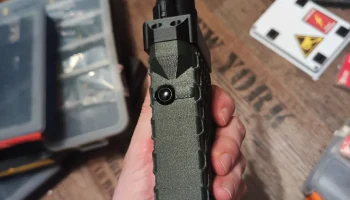

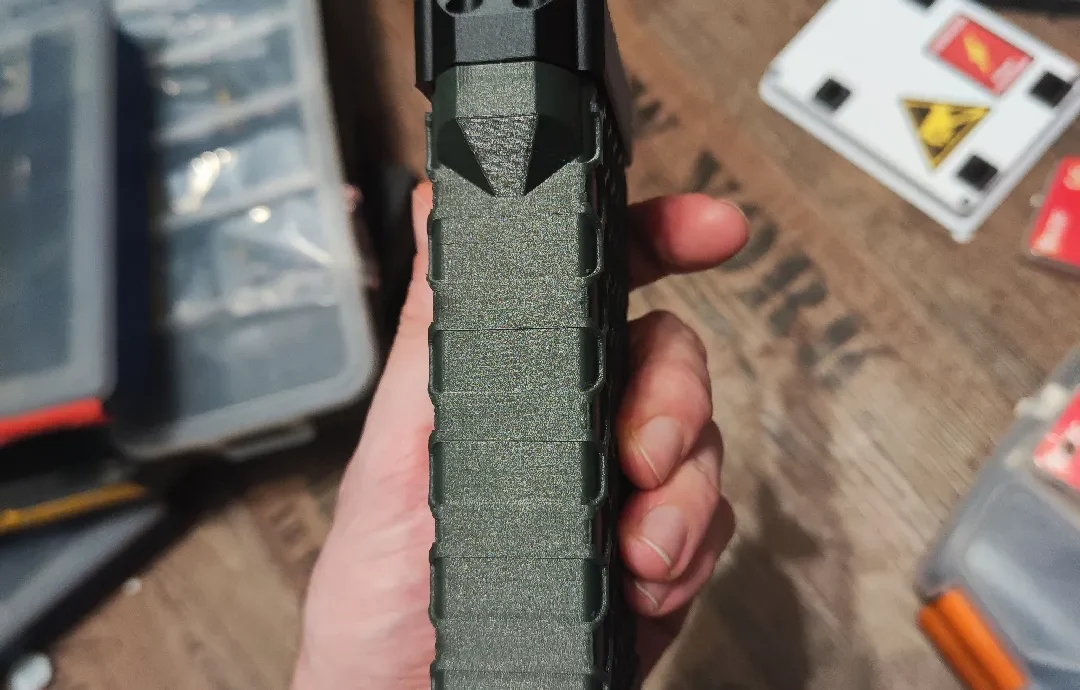

Боковая кнопка немного сложнее: подключите достаточно длинные провода к плате Faketec, вставьте салазки с кабелем GPS-антенны, уже подключенным к плате, как только аккумулятор пройдет мимо отверстия для кнопки, вы просто выталкиваете провод и припаиваете кнопку «снаружи», не забудьте надеть контргайку кнопки на кабель, прежде чем пропускать кабель через отверстие! После того, как вы подключили кнопку к кабелю, вставьте ее, а затем с помощью тонкой отвертки закрутите контргайку, это немного сложно, но вполне выполнимо ;)

Список запчастей:

Узел Faketec NRF 52 DIY (самый лучший и дешевый вариант, доступный на данный момент)

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

3x 18650 ячеек берут локально и подключают их параллельно.

Защита литий-ионного аккумулятора 1S для параллельно соединенных ячеек:

10 TEILE/LOS 1S 3,7 В 3A литий ионный BMS PCM аккумулятор schutz bord pcm für 18650 литий-ионный аккумулятор li — AliExpress 502

Литий-ионное зарядное устройство 1S 3А:

Typ C USB Eingang High Strom 3A Полимерная литиевая батарея Ternären Schnell Lade Board IP2312 CC/CV Modus 5V Zu 4,2 V — Алиэкспресс

Антенна, совместимая с SMA, с частотой, соответствующей региону, по вашему выбору или по моей рекомендации:

Антенна GSM 868 МГц 915 МГц Lora PBX Wasserdicht 3bdi SMA Stecker IOT Антенна 868 МГц 915 МГц An
