Ультратонкий GPS-узел Meshtastic "FakeCAP" NRF52........

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

ОБНОВЛЕНИЕ 31.01.2025:

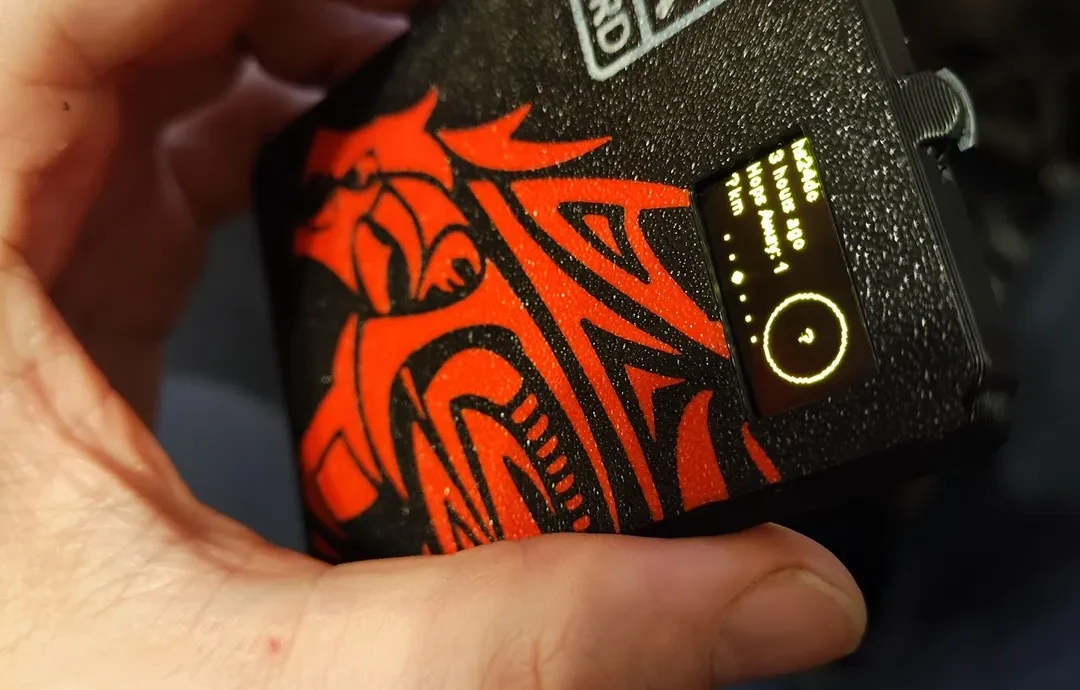

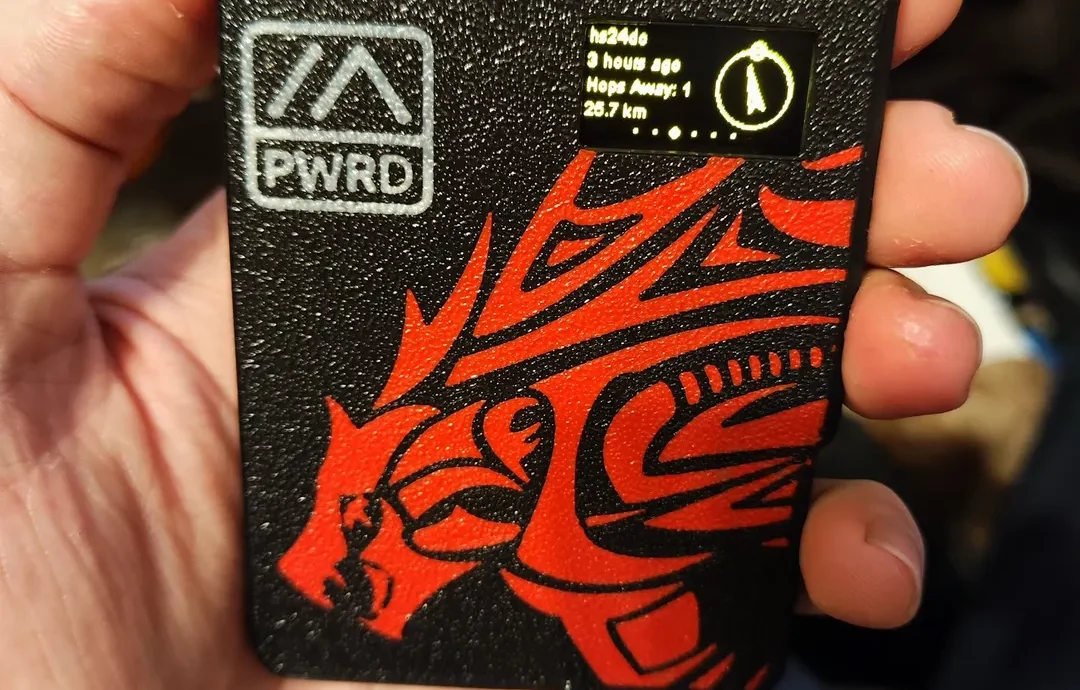

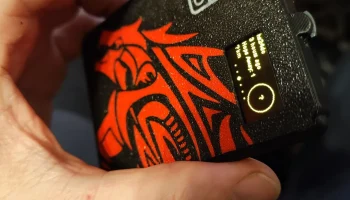

Добавлен вариант со вставкой вибромотора и особым отпечатком племенного оборотня.

ОБНОВЛЕНИЕ03.04.2025

Добавлен племенной оборотень Multicolor .obj.

____________________________________________________________________________________

Введение | Мештастик

Видео о б/у запчастях и расположении внизу страницы!

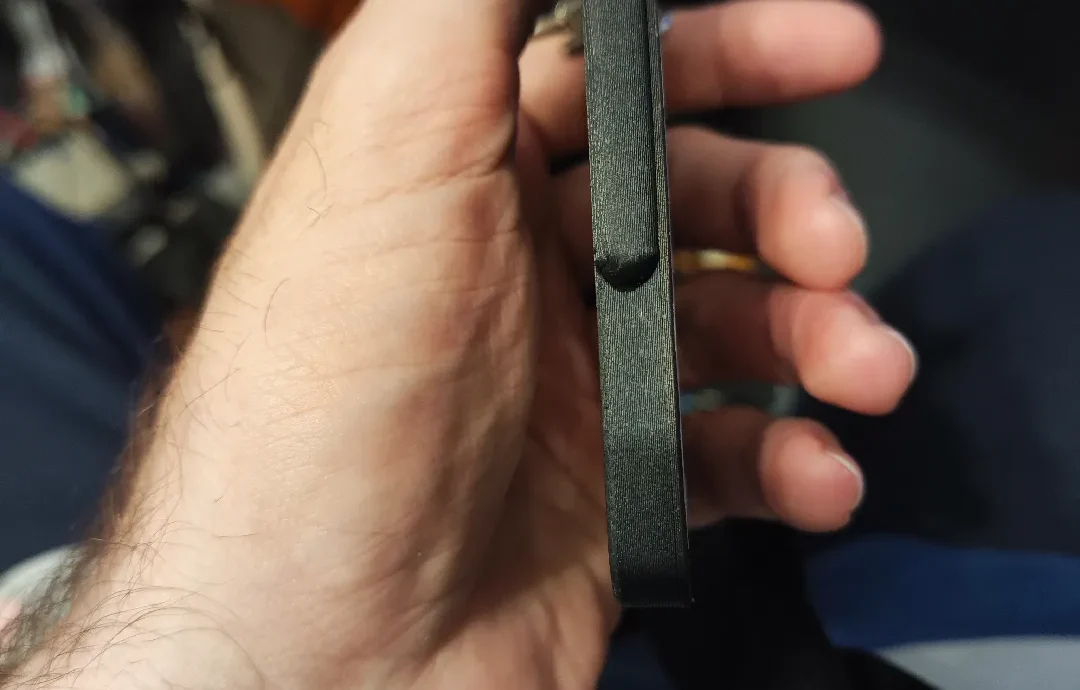

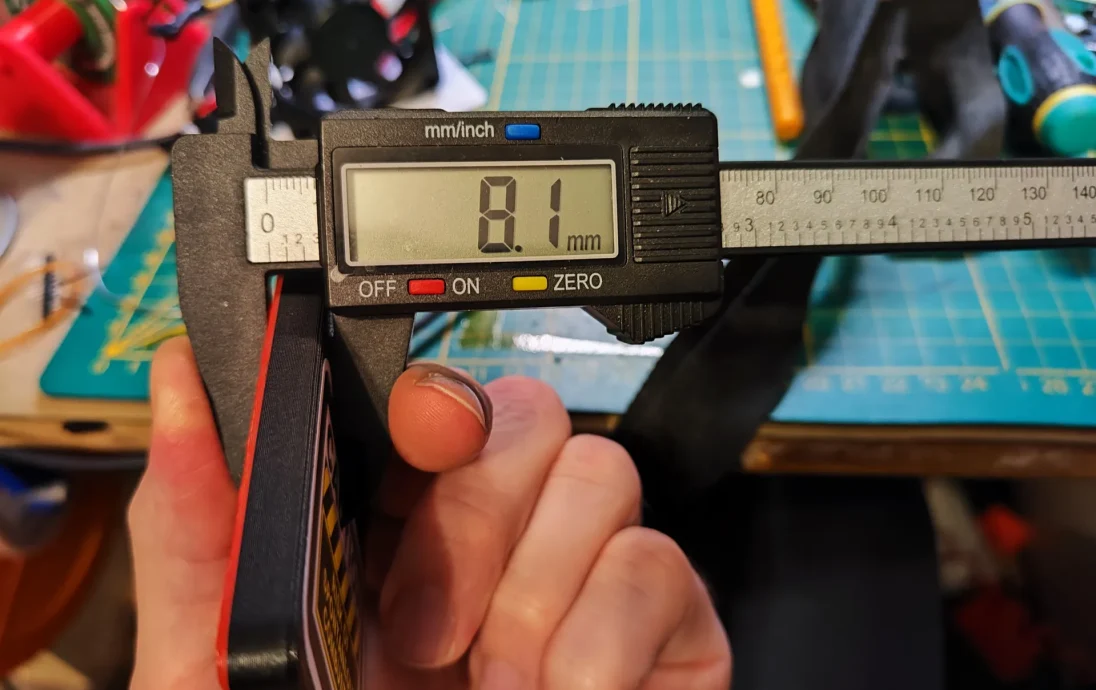

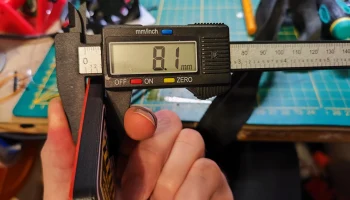

Я знаю, что эта сборка очень нишевая, так как ей заранее нужен узел faketec, но ни один другой узел не является таким тонким, как Faketek, и поэтому в конечном итоге имеет толщину 8 мм, что очень привлекательно.

Обновление: 16.11.2024

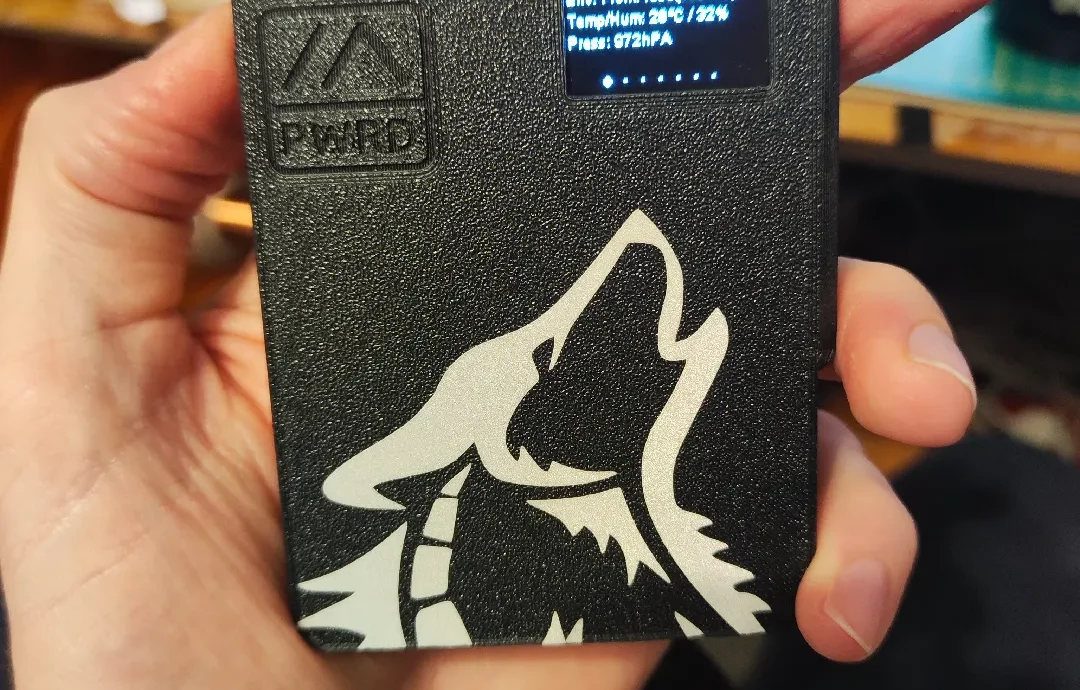

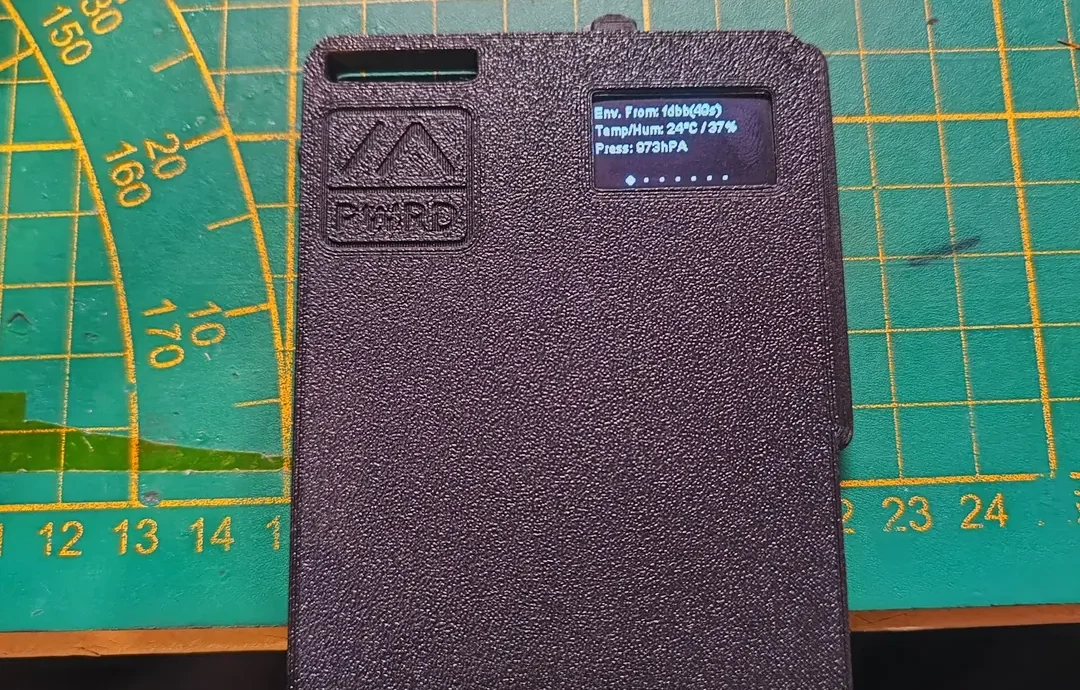

Добавлен вариант задней крышки для датчика окружающей среды BME280.

Обновление: 15.11.2024

Я добавил две базовые модели, которые расширяют функциональность для тех, кто хочет большего.

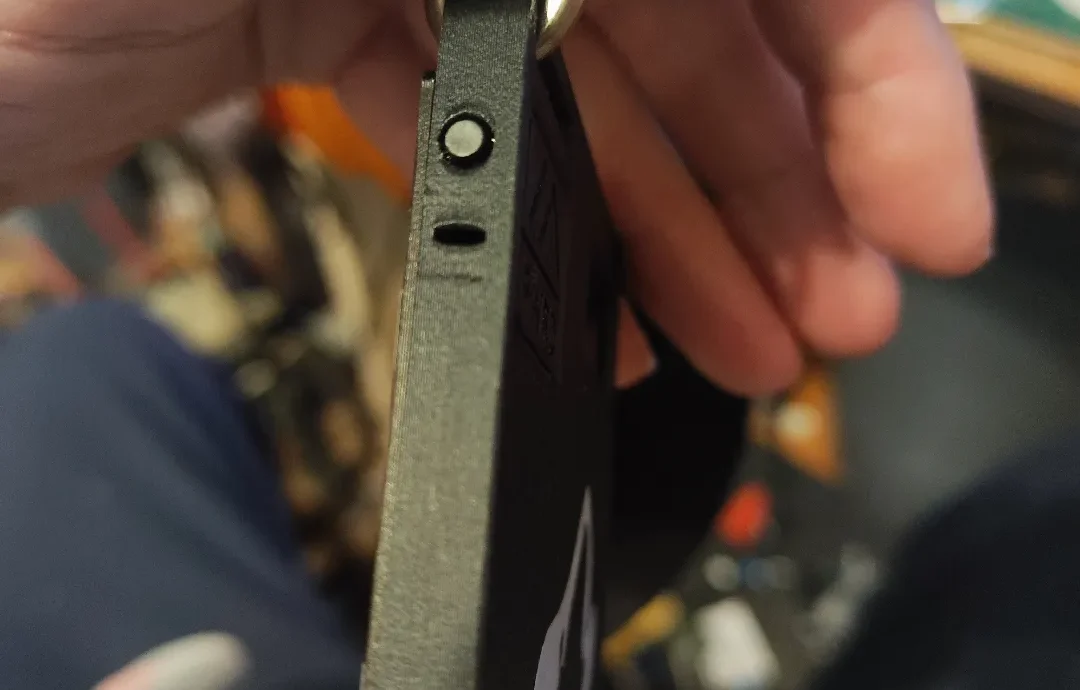

поэтому я добавил базу, на которую можно установить дополнительный зуммер, и еще одну, на которой есть зуммер и навигационный переключатель для стандартных сообщений.

Список деталей:

FakeTec DIY Meshtastic Node:

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Датчик окружающей среды BME280 (опция):

Offizielles GY-BME280-3,3 BME280 5 В 3,3 В цифровой датчик температуры Luftfeuchtigkeit Luftdrucksensormodul I2C SPI 1,8-5 В — AliExpress 502

Mosfet для питания зуммера и включения/выключения GPS, поскольку выходная мощность NR52 слишком низкая: SI2312

200 шт. SI2300 SI2301 SI2302 SI2307 SI2312 SS8050 SS8550 MMBD1503A SOT-23 Транзистор SMD Триод — Алиэкспресс

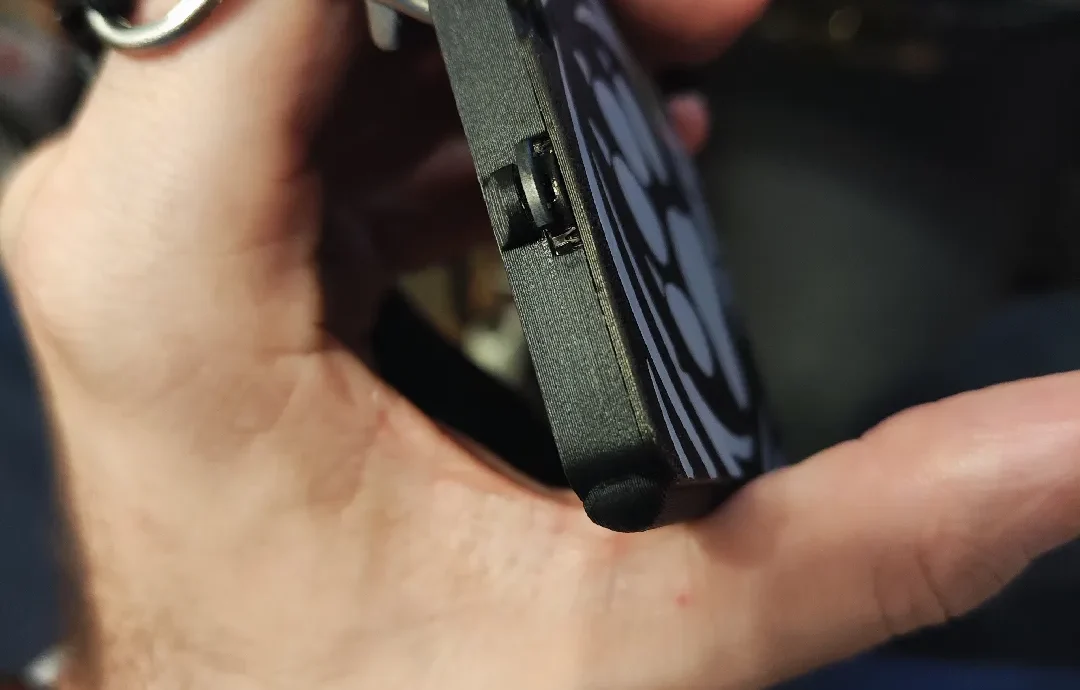

Навигационный переключатель для шаблонов сообщений (опция) Полый корпус К2-02:

Rad Schalter 2/3/4/5/6 Weg Schalter Mini Wavelet Zifferblatt Многофункциональный сброс Micro Schalter Großen kopf/Normalen kopf/keine kopf Rad Schalter — AliExpress

Зуммер (опционально): 5x5x2 мм

10 Stück SMD Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини-активный пассивный пьезо-летний комплект Lautsprecher Elektronisches — Алиэкспресс

Навигационный переключатель для готовых сообщений (опция): Полый корпус K2-02: (

Rad Schalter 2/3/4/5/6 Weg Schalter Mini Wavelet Zifferblatt Многофункциональный сброс Micro Schalter Großen kopf/Normalen kopf/keine kopf Rad Schalter — AliExpress

Антенна:

Heltec Federantennen-Zubehör — AliExpress 30

GPS-модуль (GPS+BDS):

GPS + BDS двухмодовый модуль управления полетом, позиционирующий навигатор, эрзац ATGM336H, для Arduino NEO-M8N NEO-6M — AliExpress 502

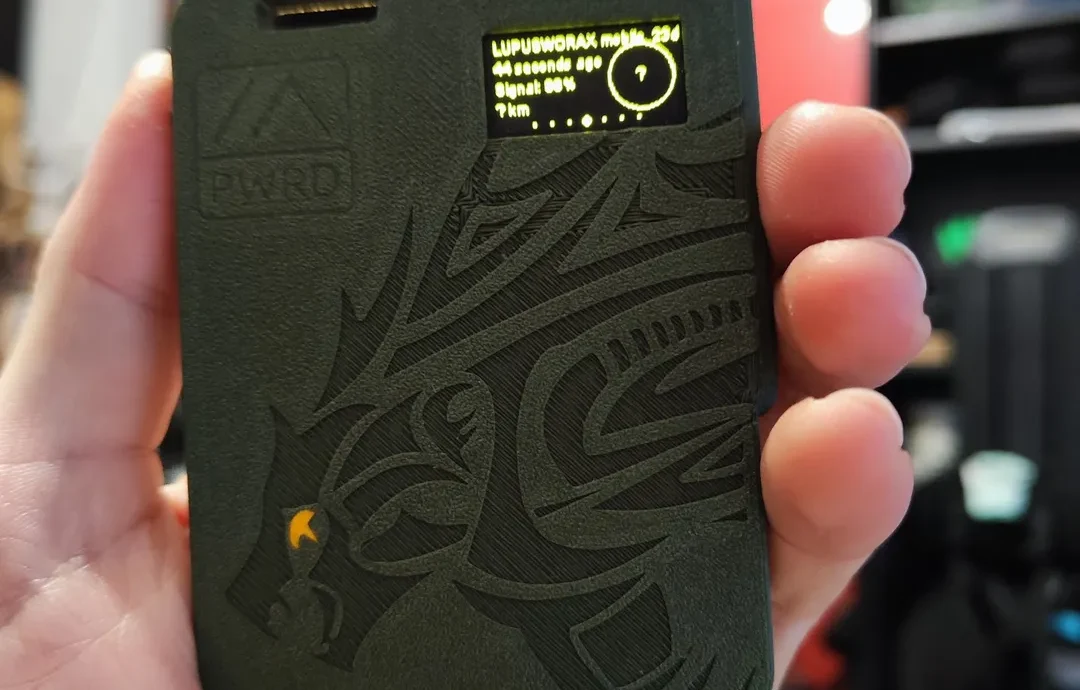

0,96 OLED, белый: (к сожалению, печатные платы, на которых установлен oled-дисплей, имеют разные размеры, поэтому, чтобы быть на 100 % уверенным, что он подходит, выберите белый)

Оригинальный 0,96-дюймовый OLED SPI/IIC I2C weiß/blau/gelb blau 0,96 Zoll OLED модуль 128X64 OLED ЖК светодиодный дисплейный модуль для ARDUINO — Алиэкспресс 502

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭкспресс 13

Комплект кнопок SMD:

25/140 шт. smd taktile Druckknopf-Kit: Werte Dip-Mikrosc недоуздок для DIY-электроники — AliExpress 13

Липо-аккумулятор 1500 мАч:

1/2/4 шт., 3,7 В, 1500 мАч, литий полимерный аккумулятор, литий полимерный эрзац аккумулятор для DVR MP4 GPS Mid Handy — Алиэкспресс 44

Ремешки:

Удобный ремешок 2 в 1, кольцевой слинг, шейный ремешок, брелок с защитой от верлорен, Abzeichen ID, Handy Seil Ремешки на шею АлиЭкспресс

______________________________________________________________________

Вибромотор для обновленной версии Custom с племенным волком: 0820

10 шт. DC3-5V микро вибрационный двигатель постоянного тока 0820/0827/0830/0834/1027/1030/1034 für für telefon münze flach Motor АлиЭкспресс
