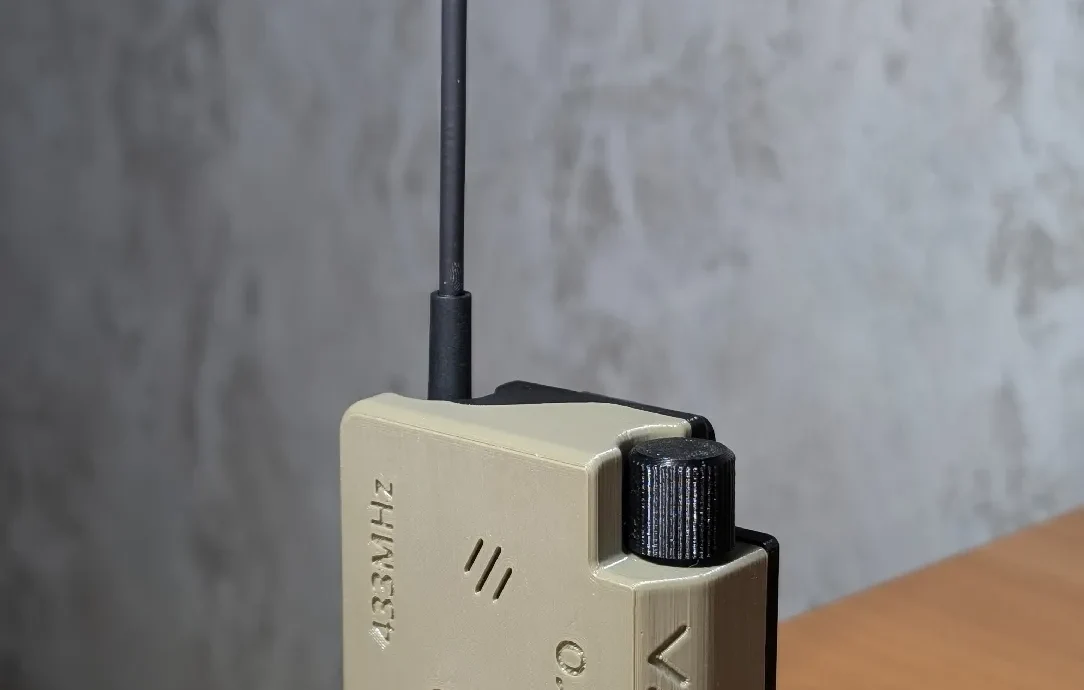

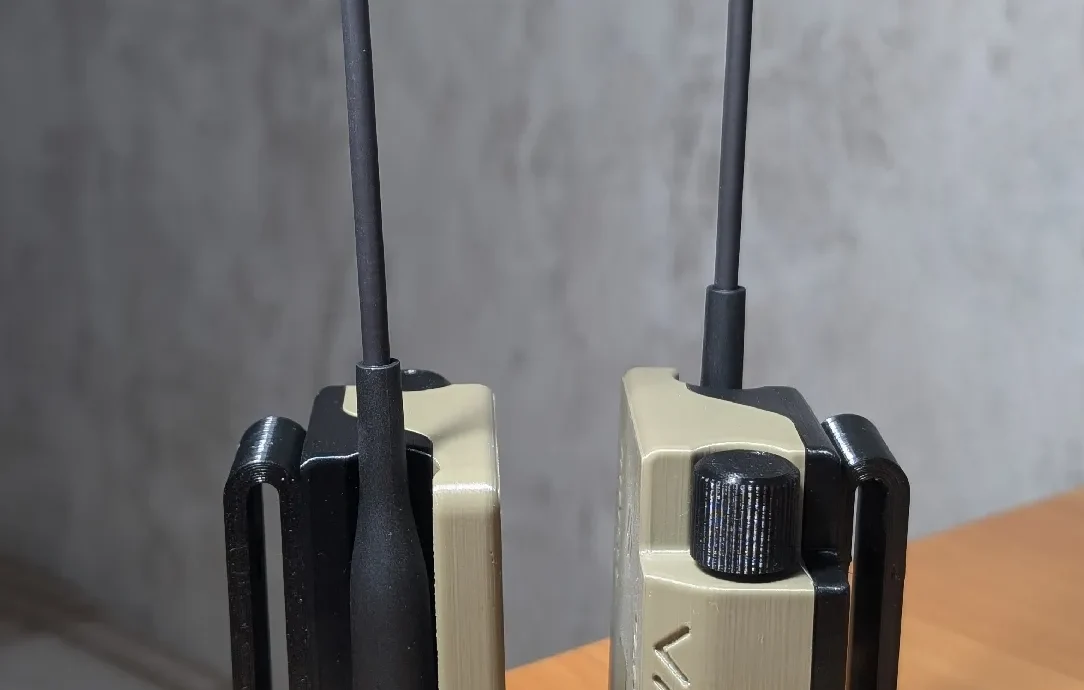

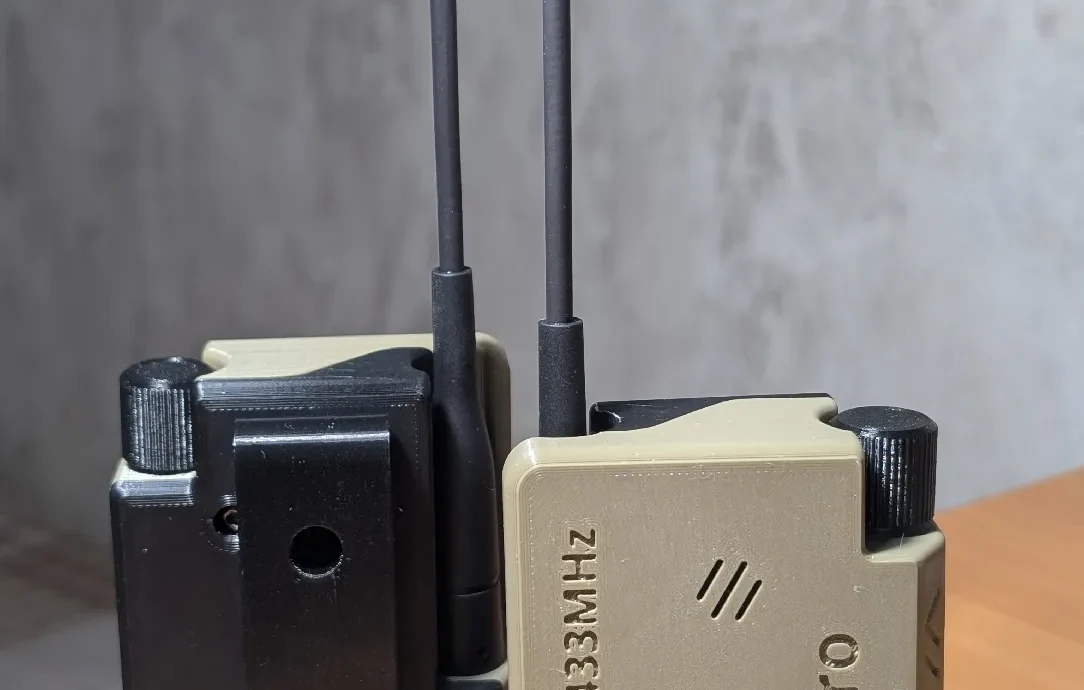

Meshtastic чехол Heltec LoRa32 V3 с энкодером/зуммером/ви..

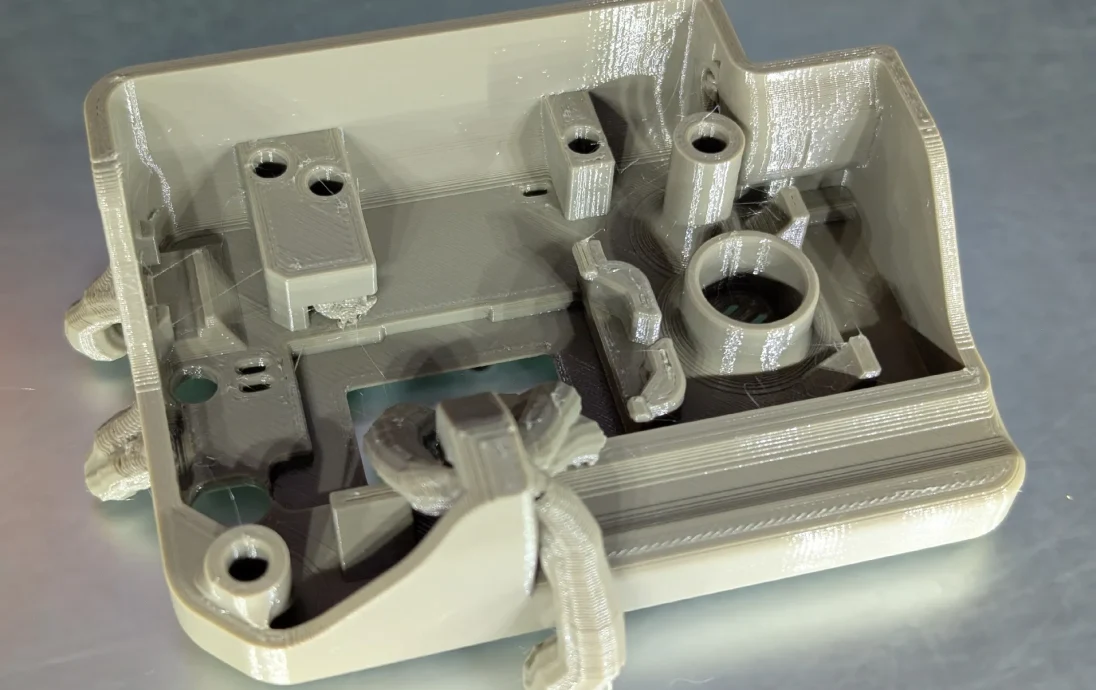

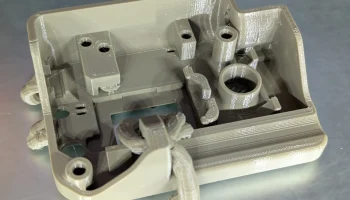

Рекомендации по печати:
Используйте адаптивную высоту слоя (максимум до 0,2 мм) для оптимального качества поверхности и сокращения времени печати.
Опоры для деревьев рекомендуются для чистого и легкого снятия опор.

Компоненты:

Хелтек ЛоРа32 В3
GPS-модуль НЕО-6М НЕО6МВ2
Удлинительный кабель SMA «мама» для IPX UFL/IPX
GY-BME280 (3,3 В)
3,7 В 974058 3000 мАч липо-полимерный литиевый аккумулятор
EC11 поворотный энкодер
Мини-вибрационный двигатель постоянного тока 3 В
Активный зуммер 3 В
HY-4P (для клавиатуры M5Stack CardKB)
Антенна (в моем случае мягкая антенна 433 МГц)

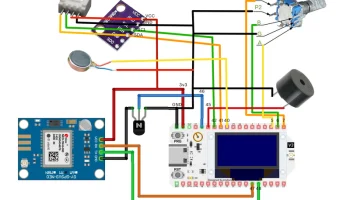

Проводка:
Энкодер А Heltec 5
Энкодер G Heltec GND
Энкодер B Heltec 6
Энкодер Sw1 Heltec 7
Энкодер Sw2 Heltec GND
Зуммер + Хелтек 45
Зуммер — Heltec GND
Вибро + Хелтек 40
Вибро-Heltec GND
GPS VCC Heltec 3V3
GPS-приемник Heltec 48
GPS-передатчик Хелтек 47
Земля GPS Heltec Земля
BME280 ВКК Хелтек 3В3
BME280 Земля Heltec Земля
BME280 SCL Хелтек 42
BME280 SDA Хелтек 41
HY-4P Черный Heltec GND
HY-4P Красный Хелтек 3В3
HY-4P Желтый Heltec 41
HY-4P Белый Хелтек 42

Для включения/выключения модуля GPS можно использовать транзистор 2N2222 NPN. В этом случае соединение GPS необходимо изменить следующим образом:

GPS VCC Heltec 3V3
GPS-приемник Heltec 48
GPS-передатчик Хелтек 47
Земля GPS 2N2222 C
2N2222 Б Хелтек 46
2N2222 E Heltec GND
Сборочное оборудование:
3 винта M3x5 мм для крепления модулей внутри корпуса.
Саморезы 2 х 2х8 мм.
1 винт M3x15 мм для зажима для ремня.
1 винт M3x8 мм и 1 винт M3x15 мм для сборки корпуса.
6 термофиксируемых вставок M3x6 мм для усиленных резьбовых точек крепления.
