10 дБ ЕС (и США) LoRa/Meshtastic/ISM PE5I Антенна Яги......

ОБНОВЛЕНИЕ: добавлено крепление на столб.

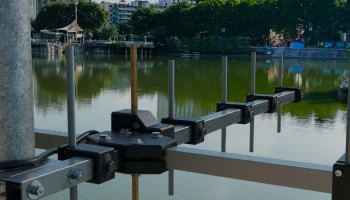

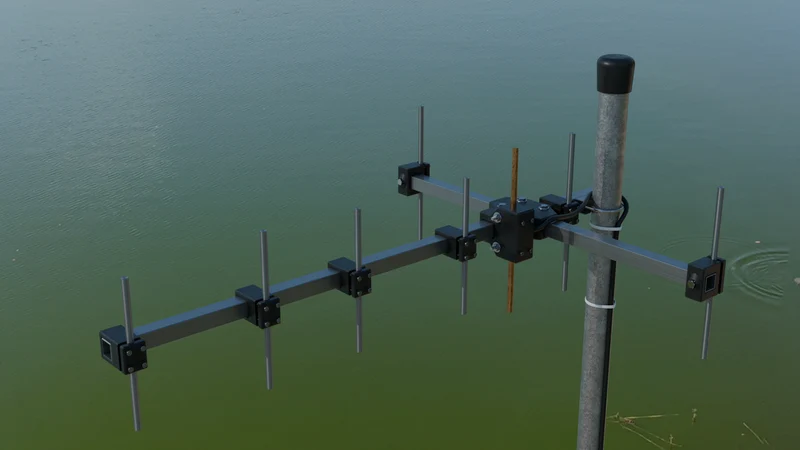

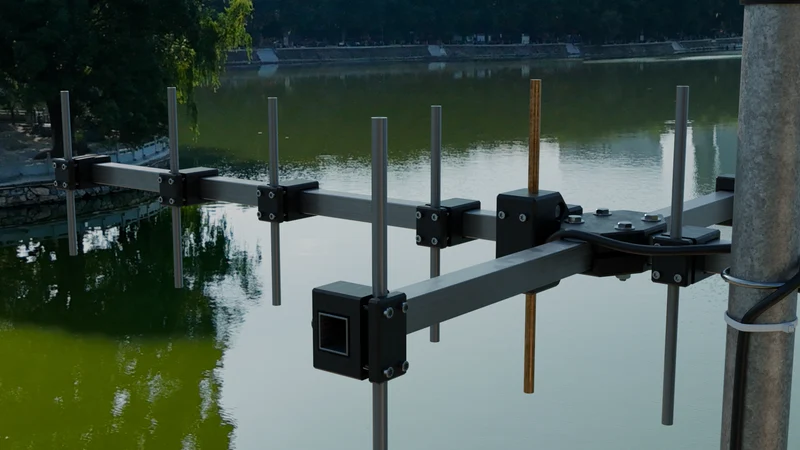

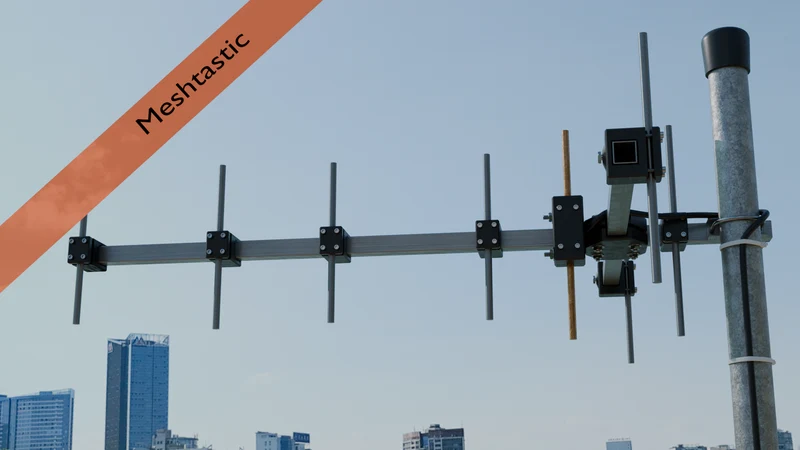

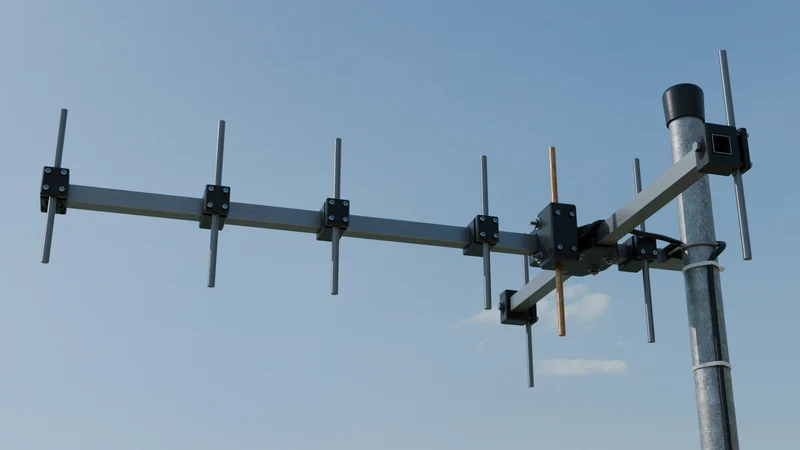

PE5I Мештастический Яги!

Идеально подходит для пеленгации или связи на большие расстояния.

Особенности:

Компактная Яги на 869,525 МГц.
усиление 10 дБ
Соотношение фронт/тыл 38,69 дБ
Длина всего 60 см.
Портативный
Чрезвычайно легко разбирается (собирается)

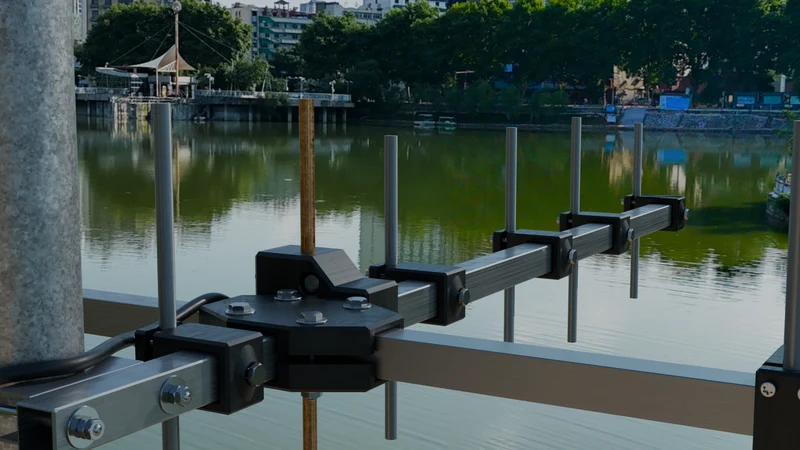

Горизонтальный и вертикальный монтаж
Передвижные элементы. (В любом случае, не рекомендуется, если вы не знаете, что делаете)

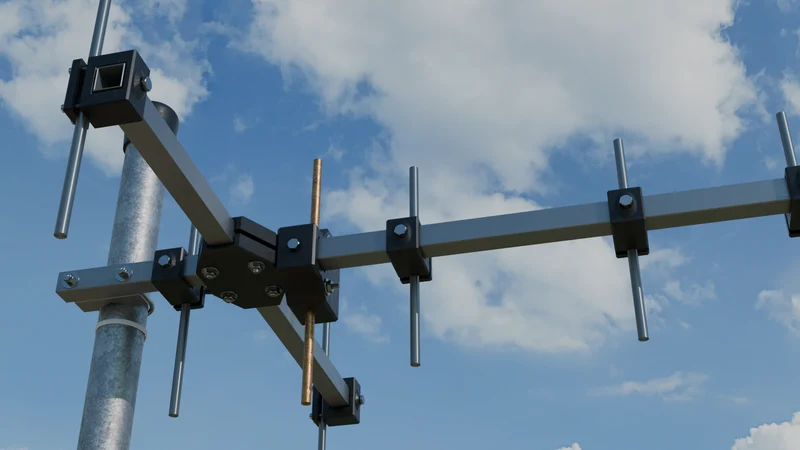

Крепление на столб для столбов диаметром от 24 до 87 мм.

Создайте это с помощью:

7 вставок M4 + 7 болтов M4
32 вставки M3 + 32 болта M3
6 болтов М4, гаек и шайб.
Квадратная алюминиевая трубка 15 мм.
Алюминиевая проволока или трубка диаметром 6 мм.
Медный провод (или трубка) квадратного сечения 16 мм для радиатора. Так что к нему можно припаять ушко. Я ненавижу зажимные фитинги.
П-образный трос + кронштейн + 2 гайки и шайбы (для крепления). Или любым другим способом крепления, который вам нравится.

Потребности/требования к принтеру:

Принтерная нить. Я бы сказал все, кроме PLA и TPE/TPU. Убедитесь, что он выдерживает воду и ультрафиолет, если вы решите установить его на улице на солнце.
Никакие опоры не нужны

ТОЧНО придерживайтесь размеров! Смотрите фотографии.

Удачной печати!
____________________________________________________________________________________

Примечания:

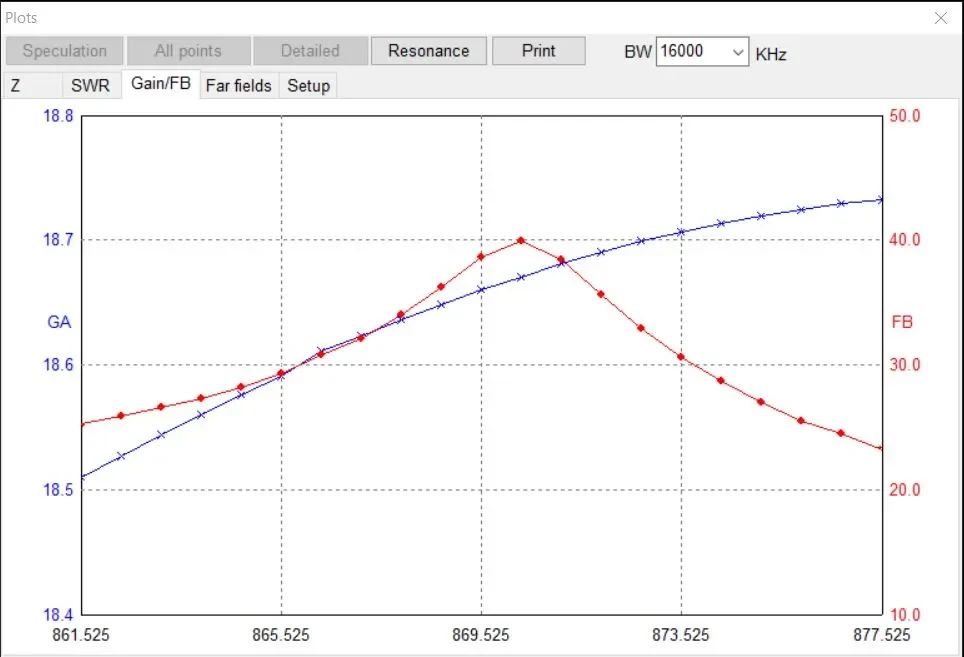

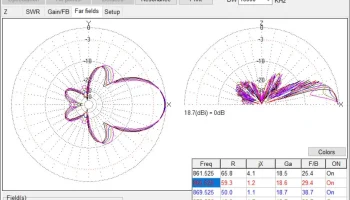

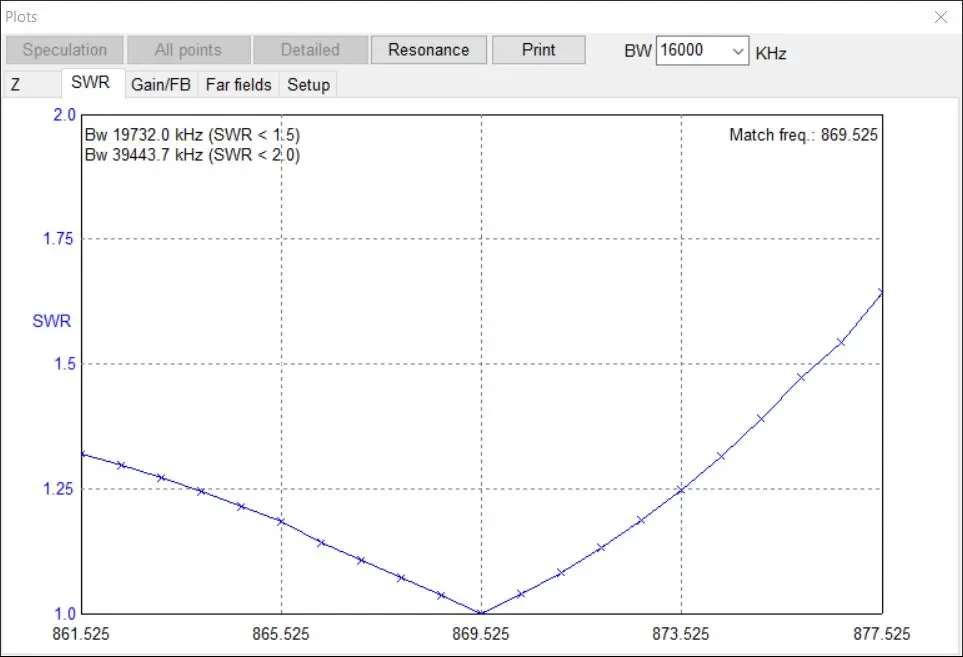

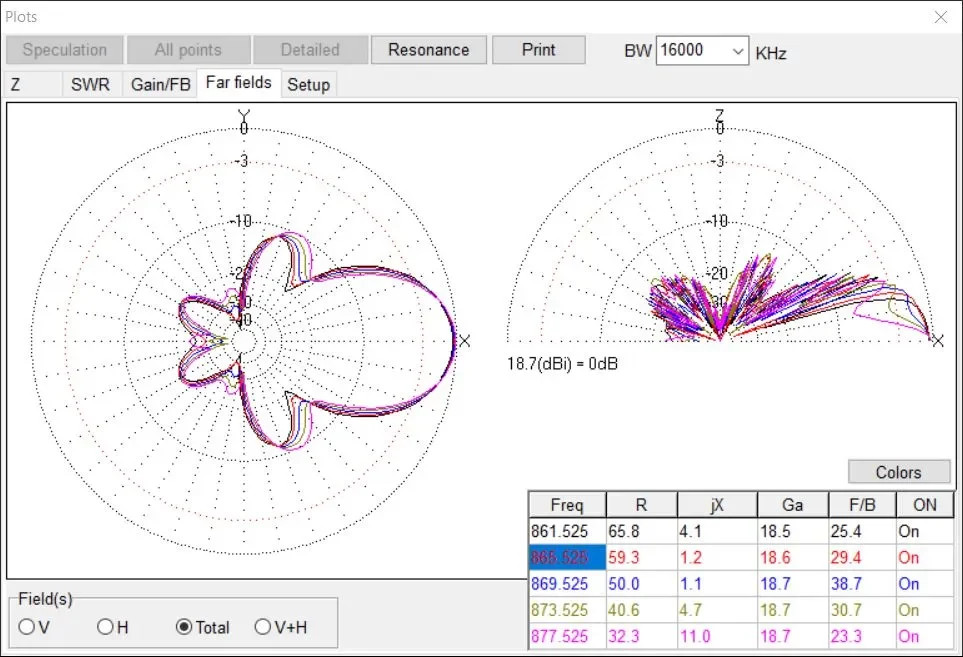

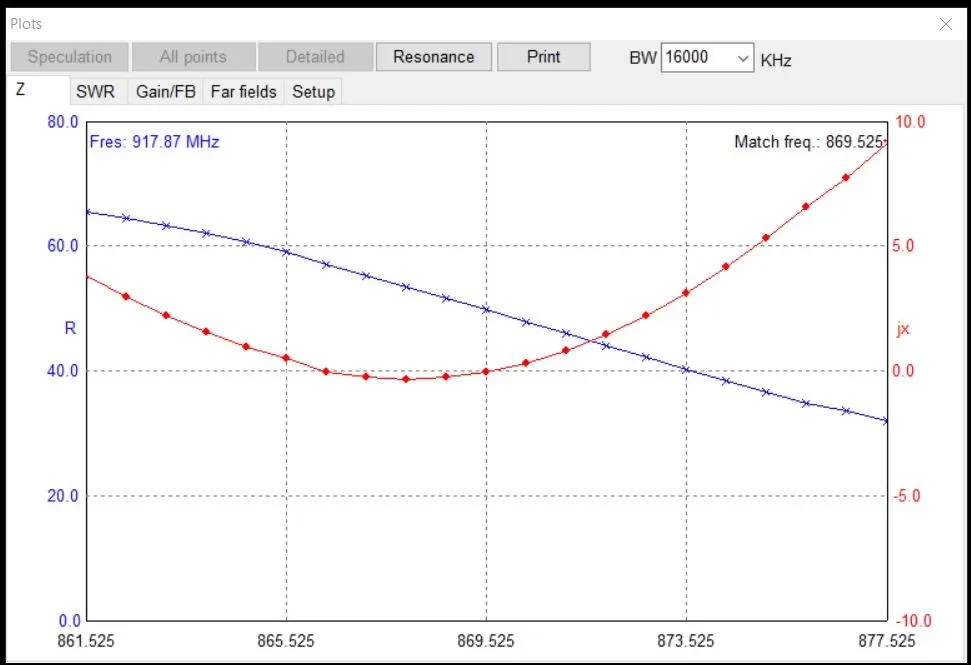

Эта антенна разработана с использованием MMANA-GAL, протестирована с помощью NanoVNA, а детали для печати созданы в Blender.
Если я допустил ошибки, или вы видите, что я мог бы сделать лучше, или у вас есть вопросы, дайте мне знать!
Часто проверяйте эту страницу на предмет обновлений в ближайшие пару месяцев.

Реальные измерения:

Вот видео с установкой для проверки балкона.

_________________________________________________________________________________________________

Американская модель: НЕ ПРОВЕРЕНО!!!

Я изменил размер всего этого. Но у меня нет к этому никакого применения. В ЕС даже запрещена передача в диапазоне 915 МГц. Я не собираюсь создавать для этого установку. Поэтому я не могу это проверить. В любом случае, все будет хорошо, если вы ТОЧНО соблюдаете эти размеры. Этот еще лучше для пеленгации… Но это теория. Не реальные измерения ;)
