Подвесной солнечный узел - для использования с устройства..

Обзор:

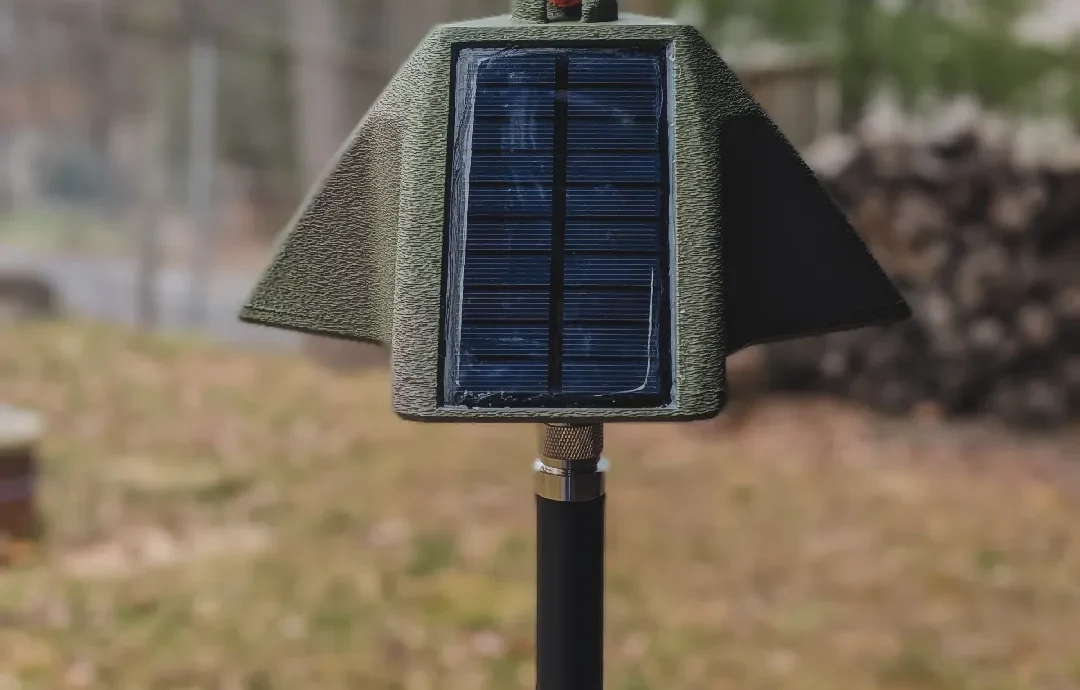

Этот корпус предназначен для подвешивания внешних солнечных узлов/ретрансляторов на высоких объектах, таких как деревья, что дает пользователям возможность размещать свои узлы на большей высоте на своей территории, когда у них нет возможности или желания подниматься на крыши или башни.

В корпусе имеются слоты для 3-х солнечных панелей. В основании имеется отверстие для антенны N-типа. Две детали крепятся с помощ��ю трех термофиксируемых вставок M3 и винтов с головкой под торцевой ключ. В обеих частях имеется прорезь для установки прокладки, предотвращающей попадание воды. Солнечные панели предназначены для установки и герметизации силиконовым герметиком.

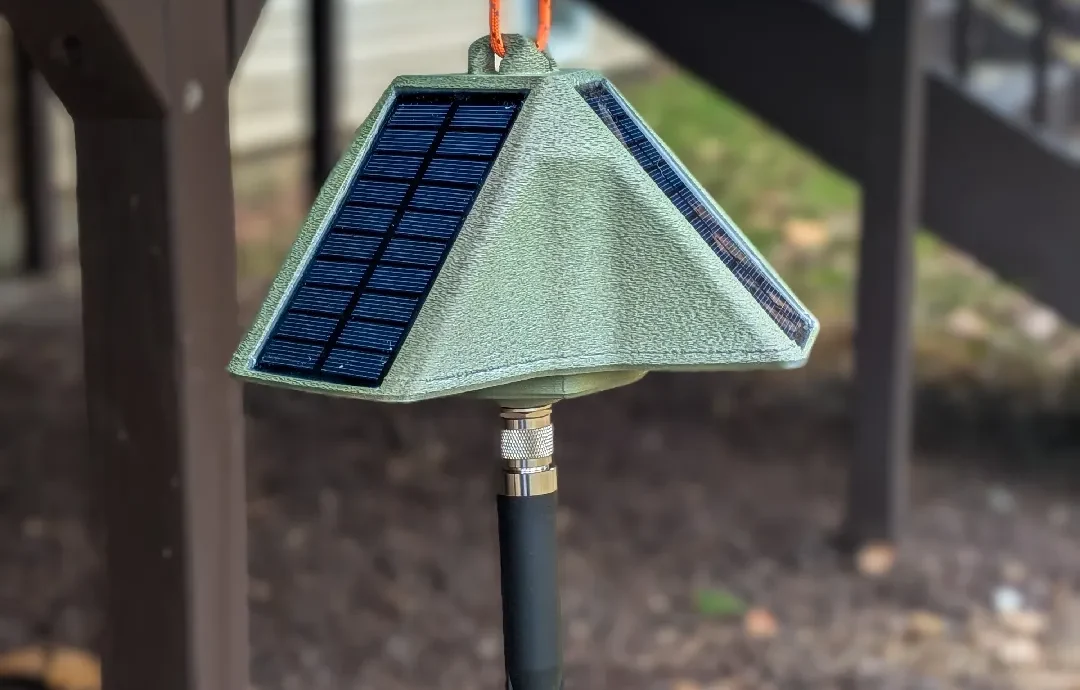

Существуют две разные версии корпуса: по умолчанию угол наклона меньше, что является попыткой согласовать угол наклона солнечной панели с моей широтой, но это делает занимаемую площадь намного больше. Существует вторая конструкция корпуса, которая намного компактнее за счет более крутого угла наклона солнечной панели.

Это продолжающийся экспериментальный проект. К вопросам, требующим постоянного рассмотрения/исследования, относятся:

Достаточно ли этих трех солнечных панелей для поддержания заряда батареи? Первоначальные тесты только с электроникой вне корпуса показывают, что в умеренно-облачные и солнечн��е дни батарея без проблем сохраняла заряд выше 90% при параллельном подключении этих трех панелей. Будем продолжать следить за этим в контексте вложения. Помещенная внутрь, без воздействия солнечного света, электроника проработала более недели и разрядилась только до 40% заряда батареи.

Достаточно ли силиконового герметика и прокладки для предотвращения проблем с влажностью? В будущем следует рассмотреть возможность добавления отверстия в основании для установки дыхательного клапана. На плату можно установить SHT40 или аналогичный датчик влажности для мониторинга внутренней среды в какой-то момент. В настоящее время работает meshcore, который разделяет ретрансляторы и датчики, что делает это немного более утомительным.

Достаточно ли сильна нынешняя функция развязки перед лицом сильного ветра? Ориентация слоев вызывает беспокойство, но была предпринята попытка смягчить эту проблему с помощью множества периметров.

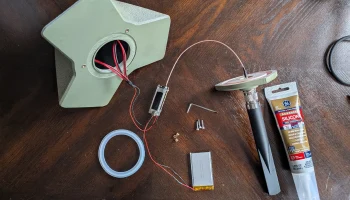

Спецификация с источниками:

Прокладка: наружный диаметр: 3,05 дюйма, внутренний диаметр: 2,36 дюйма, толщина: 0,21 дюйма https://www.amazon.com/dp/B09JBDYBJR?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Антенна: штекер N-типа https://www.amazon.com/dp/B0F7HCPPHF?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Ко��ичка: от IPEX до гнезда N-типа https://www.amazon.com/dp/B0DPMD3226?ref=ppx_yo2ov_dt_b_fed_asin_title

Плата: Heltec T114 (подойдет любая плата, совместимая с Meshtastic или Meshcore. Платы nRF52840 рекомендуются для солнечных узлов из-за их небольшого энергопотребления по сравнению с платами ESP32)

Солнечные панели: солнечные панели 5 В, 200 мА, 1 Вт x3. 110 x 60 x 2,5 мм: https://www.amazon.com/dp/B0BML3PR4Z?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Бата��ея: Adafruit 3,7 В, 1200 мАч, LiPo. Это как раз то, что у меня валялось. На данный момент кажется, что ее мощности достаточно, чтобы поддерживать плату в рабочем состоянии при периодическом воздействии солнца. https://www.adafruit.com/product/258?srsltid=AfmBOopkG46-SDMR8xneubINzTMXrAlEiLt-eyCmX9NkIM8MsbOdU2rA

Термофиксированные вставки M3: внешний диаметр 5,5 мм, высота 5 мм https://www.amazon.com/dp/B0DSKRS5MN?ref=ppx_yo2ov_dt_b_fed_asin_title

Винты M3 с головкой под торцевой ключ: длина 12 мм, их можно найти где угодно. Подумайте о том, чтобы потратиться на нержавеющие или другие устойчивые к коррозии варианты.

Силиконовый герметик: можно найти в любом магазине товаров для дома.

Три диода: они предотвратят перекрестный поток между тремя солнечными панелями, когда одна находится на свету, а другие — в тени. Ищите диоды с низким падением напряжения (так называемое прямое напряжение), которые не будут слишком сильно ограничивать ток, потребляемый панелями. https://www.digikey.com/en/products/detail/sanken-electric-usa-inc/RA-13V/4454783

Дополнительно — разъемы JST: в зависимости от вашей платы, аккумулятора, солнечных панелей и т. д. вам, вероятно, понадобятся некоторые разъемы. Я использовал некоторые из них, которые у меня были из других проектов. Помните о разнице в размерах JST2.0 и JST1.25 меж��у платой LoRa, солнечной панелью и платой зарядного устройства.

Дополнительно — плата зарядного устройства Solar LiPo: плата T114, используемая в этом проекте, имеет встроенную солнечную энергию.
