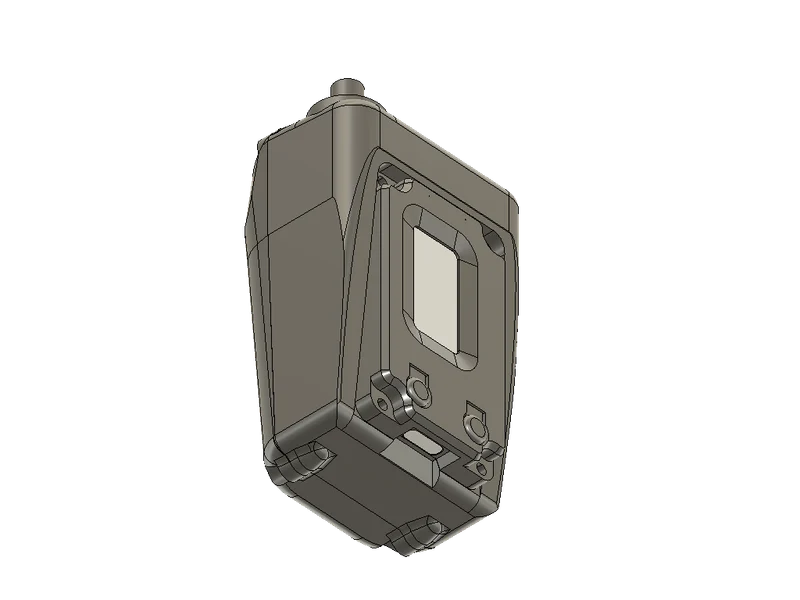

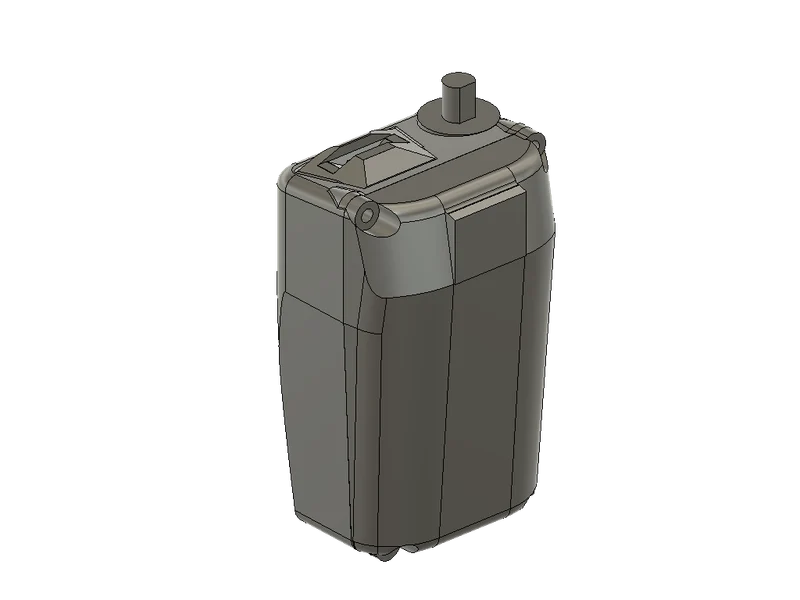

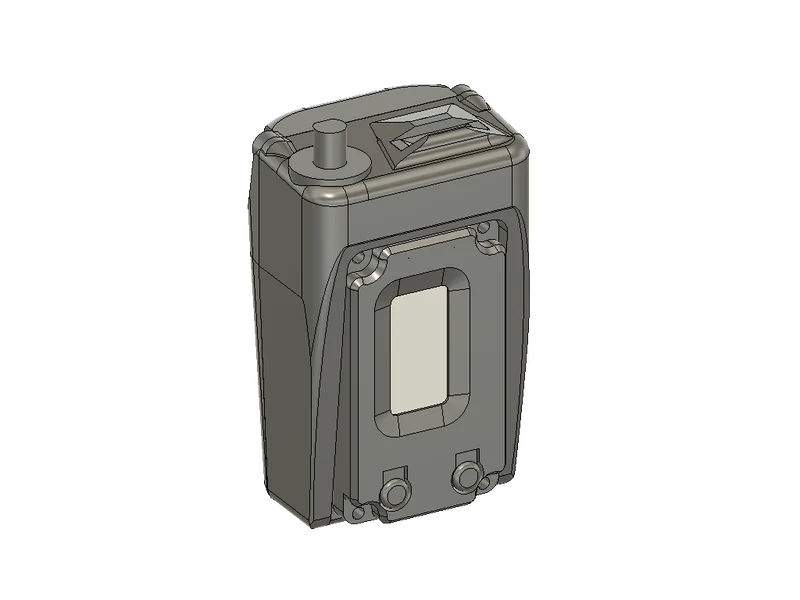

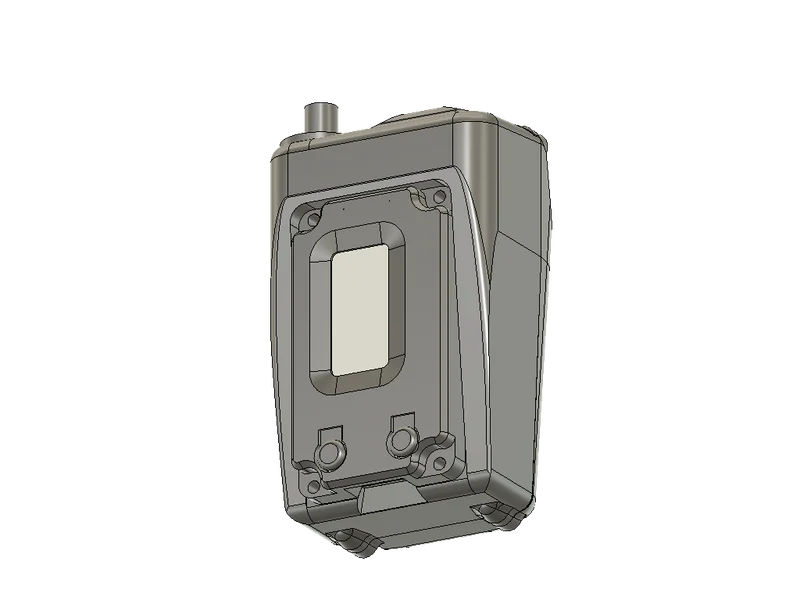

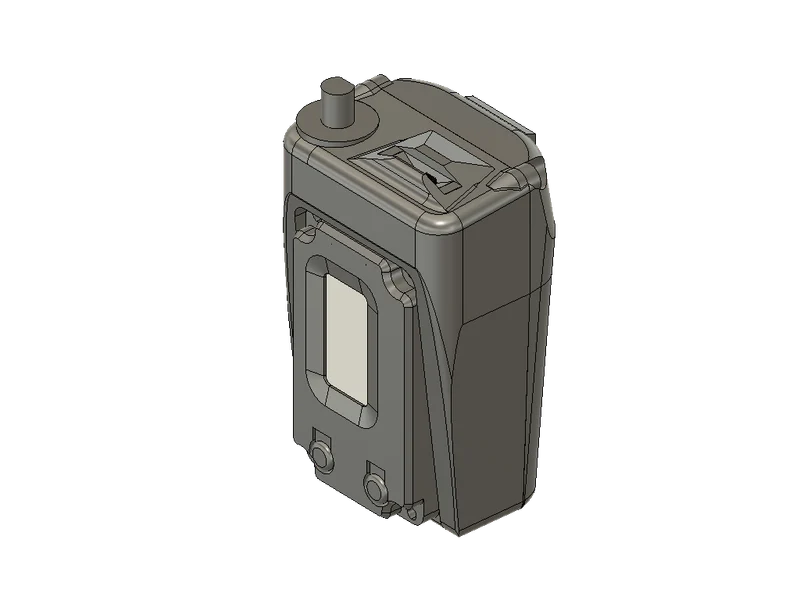

GDMK Heltec v2/v3 Chunk 18650 (проект модульного корпуса)..

Корпус Heltec спроектирован так, чтобы быть небольшим, но иметь немного больше полезного лотка для батареи.

Посетите нас: Gendemik.co.uk

Более новые файлы stl можно получить по ссылке выше.

Испытан и протестирован в качестве повседневного водителя и используется некоторыми представителями сообщества Meshtastic на северо-западе Великобритании.

Если вам нужен более массивный футляр для переноски вашего узла, этот вариант для вас. Разработан для легкой печати с номинальным заполнением, а не со 100%. Цель состоит в том, чтобы защитить 18650 от ударов. Дальнейшие итерации, возможно, произойдут, если в комментариях будет проявлен достаточный интерес. корпус не будет стоять отдельно, поскольку эта конструкция была выпущена до добавления задней подставки.

Это незавершенный проект, к которому у меня не было возможности вернуться. Хотите поделиться ремиксом, просто отправьте мне сообщение.

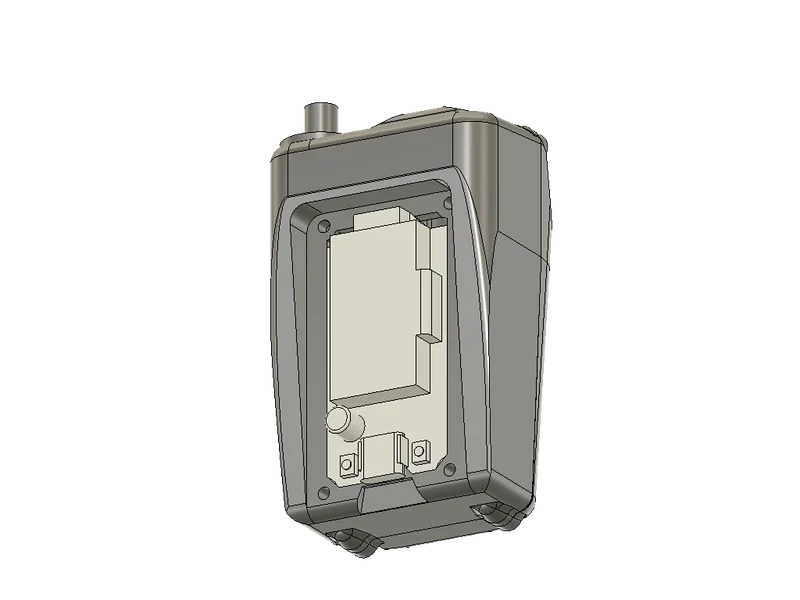

Монтаж печатной платы необходимо разрезать, чтобы обеспечить доступ к gpio.

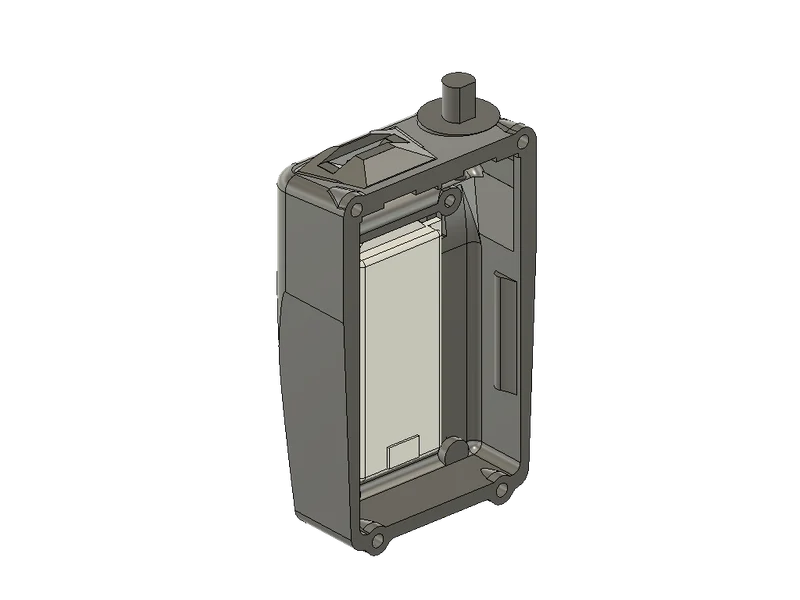

Аккумулятор: 2x 18650 vc7 (3400-3500 мАч каждый)

Пожалуйста, будьте осторожны при использовании ячеек 18650!

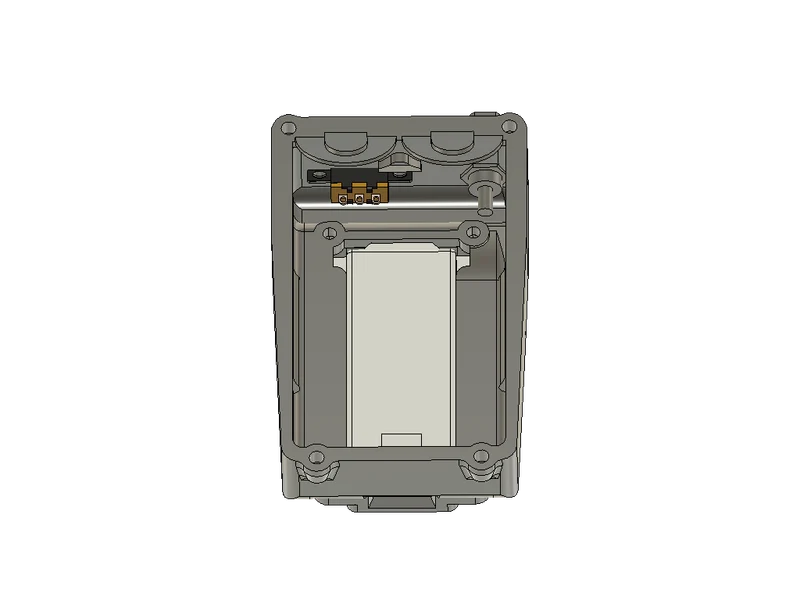

Поддерживает ползунковый переключатель SPDT

Распечатка основного корпуса: лежа на спине с подставками. Мы добились великолепного успеха в Cura на ender 3 pro с использованием pla+.

Покажите нам свои сборки — этот кейс станет платным через две недели акции.

Сделано с использованием нашего шаблона плагина:

https://www.printables.com/model/855936-heltec-lorawan-3d-model-plug

Итерация: 0.0.1
