Модульный узел Meshtastic Faketec "Copywolf" в стиле кибе..

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

«Copywolf» — это переосмысление прототипа Node, который был опубликован в субреддите Meshtastic почти год назад. Первоначальный создатель пообещал поделиться дизайном, но, к сожалению, так и не сделал этого до сих пор (хотя я постоянно спрашивал об этом). Вы можете найти оригинальный дизайн, после чего мой дизайн был переосмыслен здесь: Возможна разработка небольшого узла с перезаменяемой батареей 18650, очень низкое потребление энергии на основе NRF, внешний вид Fox с внешней антенной, лучший внешний вид и функциональность, поскольку это возможно, просто перемещая тележку с помощью инструмента, универсальное крепление с обеих сторон для крепления адаптера, а также предварительный просмотр фиксированного узла: р/мештастик

Прождав достаточно долго, я отказался от просмотра оригинальных файлов и начал воссоздавать их базовый дизайн, добавляя в микс свои собственные идеи. Результатом является «Подражатель» (Copycat).

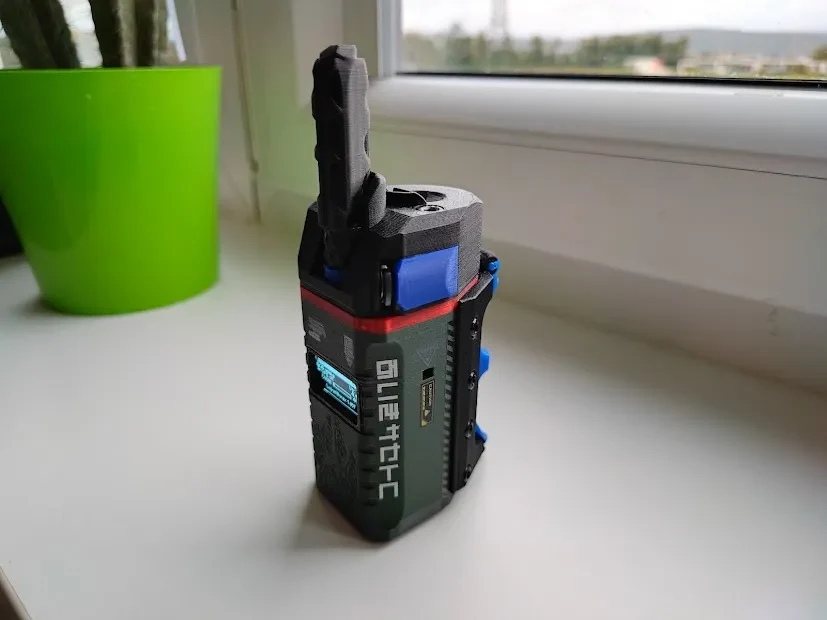

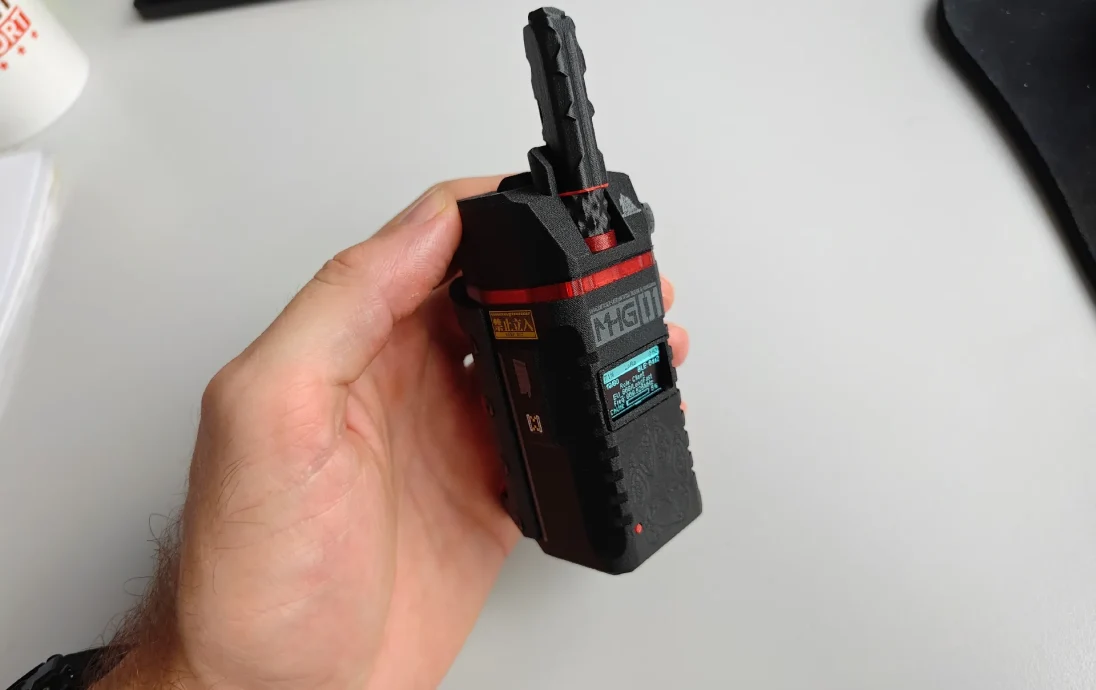

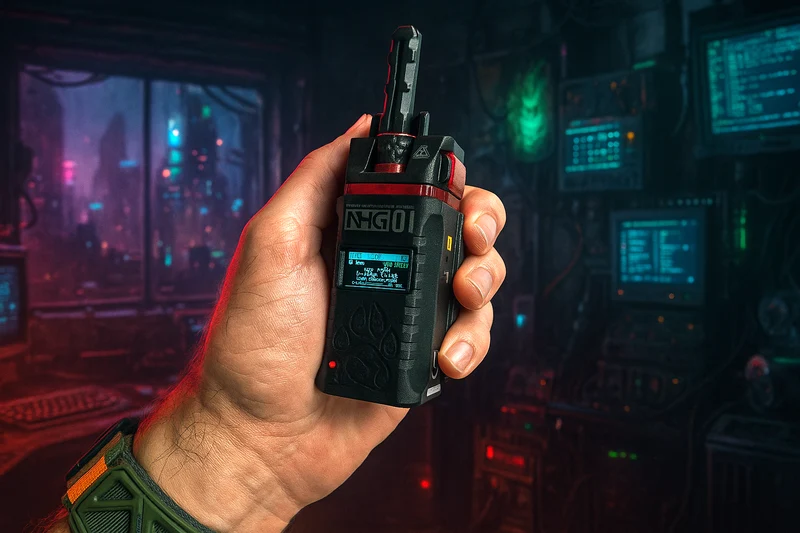

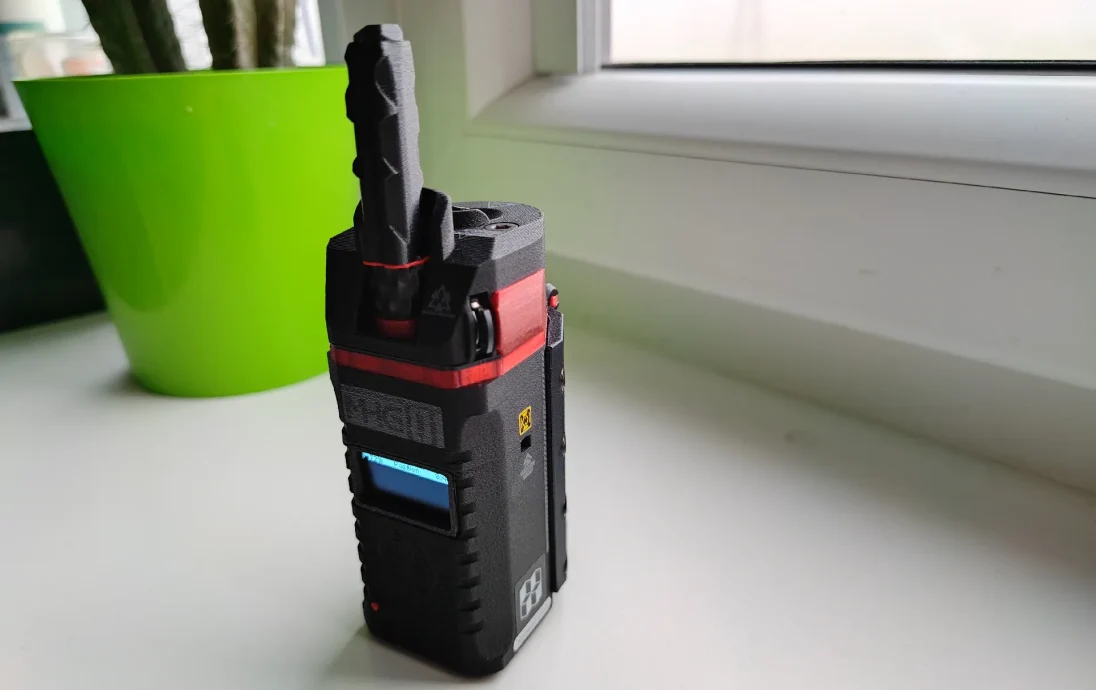

Он питается от одной батареи 18650 (не припаянной и не заменяемой), 0,96-дюймового экрана Oled, датчика окружающей среды BME280, GPS, зуммера, вибромотора, стандартных сообщений. Навигационный переключатель, светодиодный индикатор уведомлений, сверхмощная металлическая кнопка Prog, кнопка сброса нити накаливания, возможность бокового крепления аксессуаров для насадок. Антенный разъем SMA и разъем USB C из ТПУ.

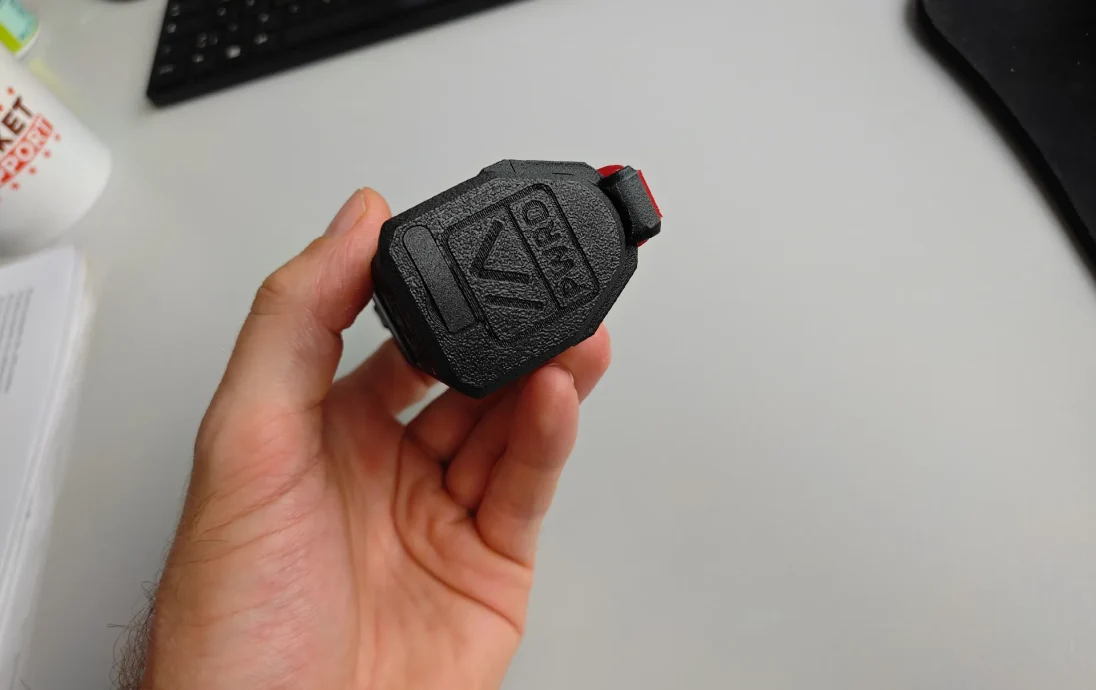

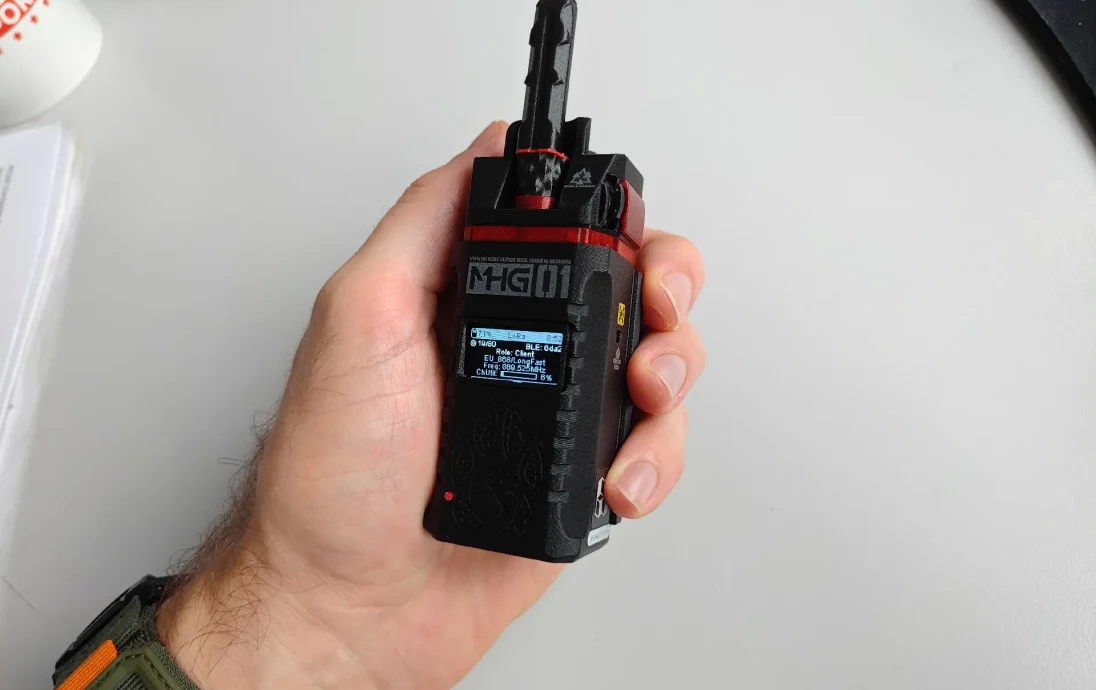

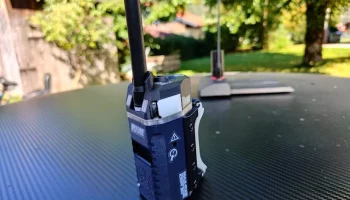

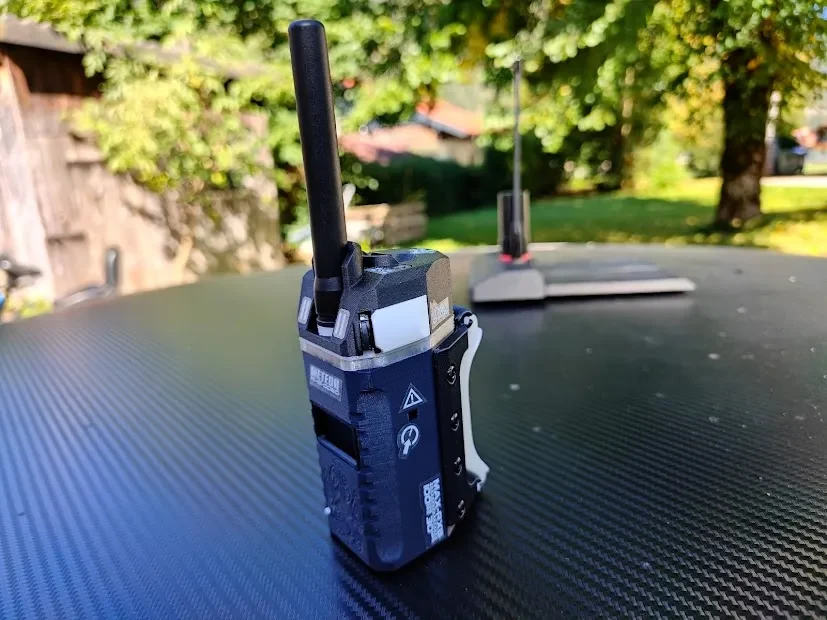

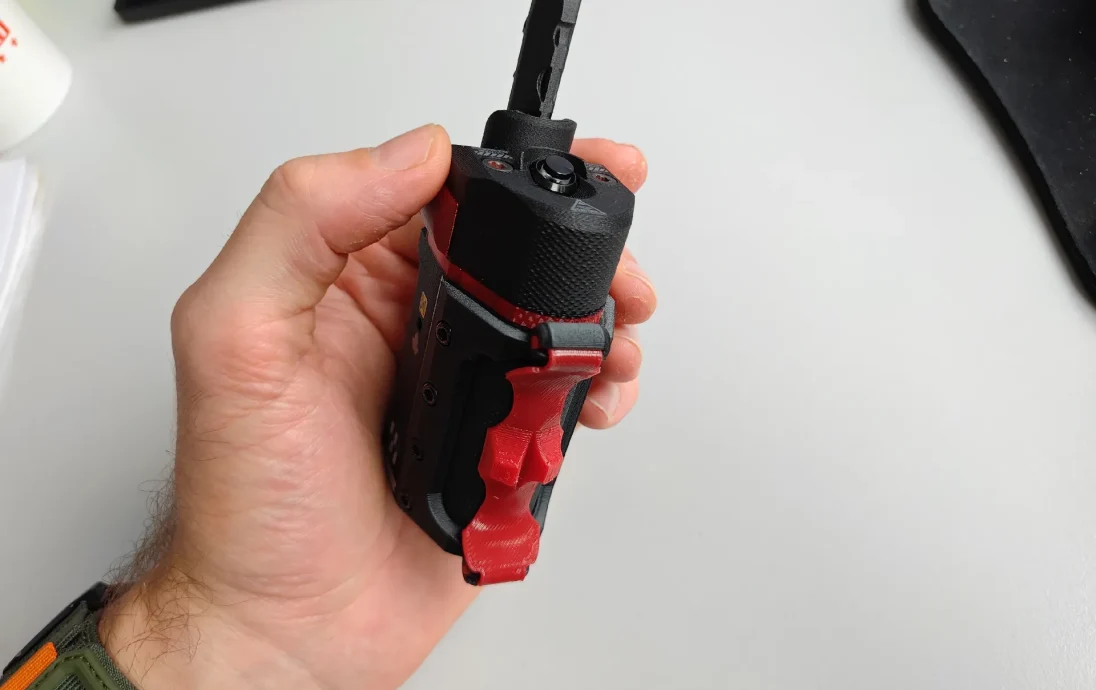

Дизайн оказался, на мой взгляд, одним из лучших благодаря вдохновению оригинального дизайна создателей! Горизонтальный дисплей позволяет легко управлять им в «режиме одной руки»: указательный палец легко обеспечивает доступ к кнопке переключения передач, а большой палец можно использовать для одновременного использования навигационного переключателя. Требуется любая антенна, совместимая с SMA, диаметром до 12 мм.

Я сделал массу фотографий, показывающих каждую деталь на этапе сборки, поэтому, пожалуйста, обращайтесь к ним.

Печатные платы Faketec версий 5 и 5b прекрасно маркированы Shimon и не требуют пояснений.

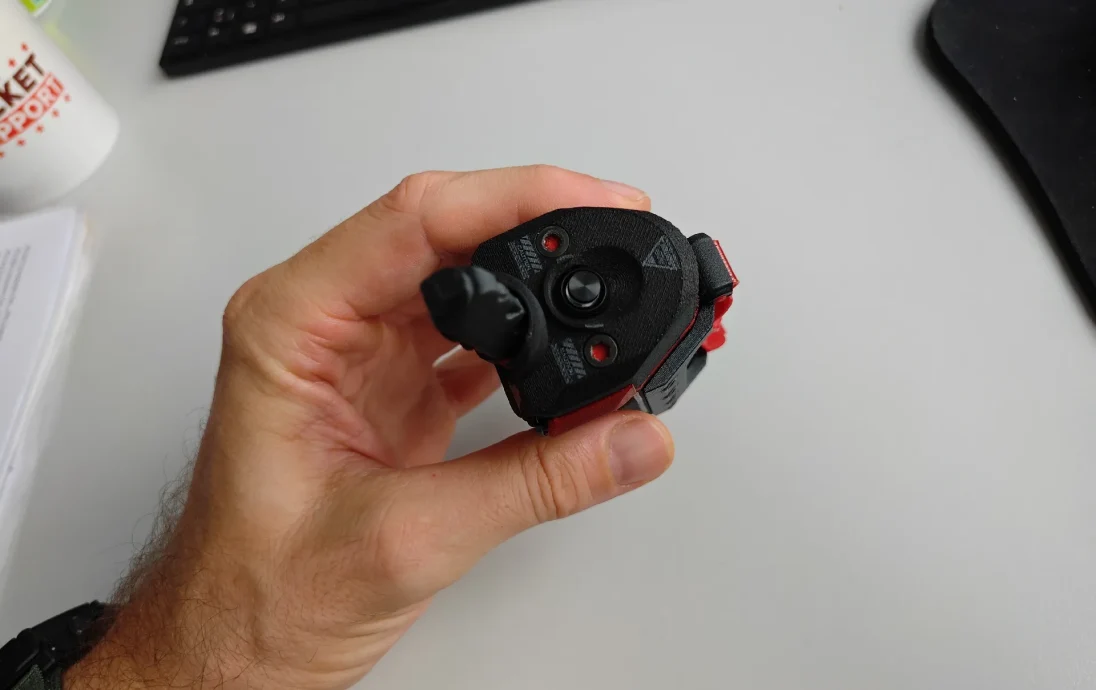

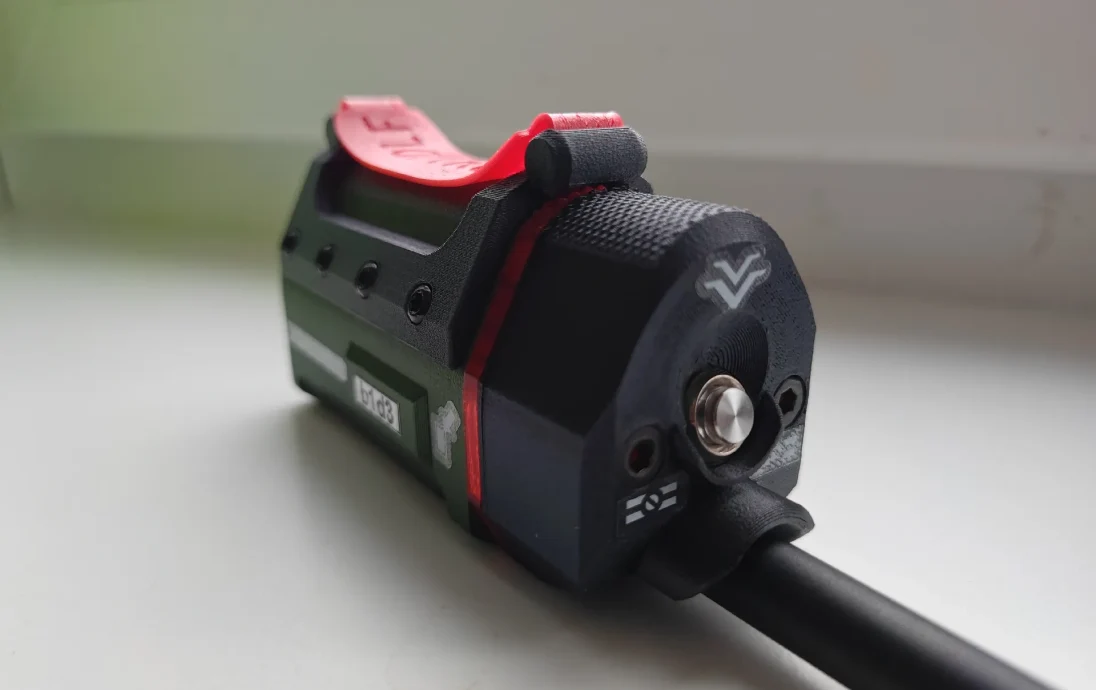

На верхней крышке находится кнопка Prog, а также антенна SMA, навигационный переключатель и + полюс подключения аккумулятора.

Чтобы кнопка Prog могла завинчивать верхнюю крышку, вам необходимо вставить гайку, идущую в комплекте с переключателем, в верхнюю крышку, вырез можно найти сразу за местом, где будет крепиться стойка SMA.

с помощью соединителя JST верхняя часть будет соединена с нижней частью, как только вы закроете узел.

Используя соединительные кабели JST и лакированный медный провод диаметром 0,3 мм, я просто подключил все соединения на плате faketec, которые необходимо подключить к верхней крышке, к разъему JST, чтобы при необходимости можно было легко снять верхнюю крышку.

Чтобы предотвратить выталкивание платы faketec вверх при вставке разъема USB C, я использовал кусок твердого пенопласта, который положил поверх платы faketec ��а одном уровне с верхней частью корпуса основного основания (см. изображения).

Обязательно оставляйте провода, подключенные к дисплею и датчику окружающей среды, достаточной длины. Я также настоятельно рекомендую использовать тот же лакированный медный провод сечением 0,3 или даже 0,2 ампера, поскольку он очень гибкий и его легко спрятать в и без того очень ограниченном пространстве внутри корпуса.

Поскольку все компоненты будут прижиматься друг к другу, обязательно используйте каптоновую ленту, чтобы предотвратить замыкание, а также убедитесь, что у вас нет острых мест припоя, которые могут проколоть каптоновую ленту.

Антенна GPS устанавливается с левой стороны и может быть закреплена каптоновой лентой. То же самое касается датчика окружающей среды на противоположной стороне. Как только плата faketec вставлена, они все равно больше не могут выпасть, поэтому задача каптоновой ленты также состоит в том, чтобы изолировать и предотвратить короткое замыкание.

Уплотнение TPU/полупрозрачный PLA/PETG является обязательным и создает абсолютно необходимую дополнительную полость/пространство для разъема JST. Если у вас нет ТПУ, вы также можете напечатать его на любой другой нити.
