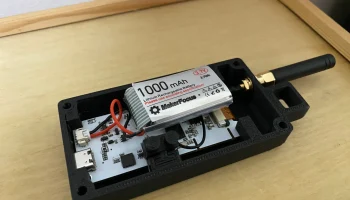

Беспроводной бумажный корпус Heltec для Meshtastic (антен..

Выпущено 16 февраля 2024 г. компанией Blueskies.
Улучшенная версия от 22 июня 2024 г.

Данные модели предназначены только для личного использования.
Не копируйте, не продавайте, не обменивайте и не получайте выгоду от этих файлов и дизайнов.
Это означает, что вы можете печатать для себя, членов своей семьи, друзей, изготавливать устройства и бесплатно раздавать им распечатанные корпуса для создания сообщества Meshtastic, но не можете получить финансовую выгоду от их продажи.

Рассмотрите возможность внесения вклада в сообщество Meshtastic по адресу https://meshtastic.org/docs/contributing/#supporting-and-contributing-to-meshtastic.

Видео установки

Вам понадобится:
— 1 единица бумаги Heltec Wireless Paper (с антенной SMA) — здесь я использую версию 1.1.
Купить на https://s.click.aliexpress.com/e/_DDjdK3R

-4 единицы M3 x 20 мм (шестиугольная головка с головкой и гайка)
— Распечатайте 4 файла ниже, по 1 каждый.
— (Дополнительно: аккумулятор)

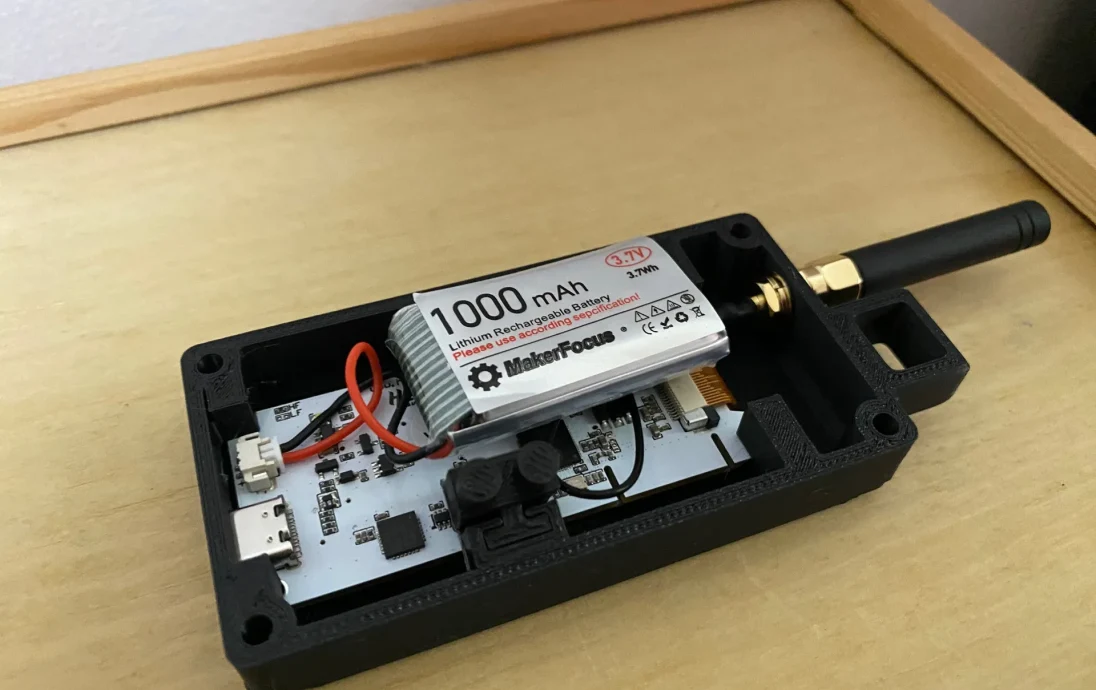

Я использую аккумулятор MakerFocus емкостью 1000 мАч (размеры 44 x 26 x 10 мм).
Рекомендуемый максимальный размер батареи (размеры 52 x 29 x 10 мм)

Посмотрите пошаговое видео о том, как установить напечатанные детали ниже.

Есть 4 файла. STL уже в предлагаемой ориентации для печати.
Печатайте на более низкой скорости, особенно для верхних и нижних файлов.

Blueskies-Heltec-Wireless-Paper-Top (1 x) —
Никакой поддержки не требуется.
Blueskies-Heltec_Wireless_Paper_Bottom(1 x)
Пожалуйста, добавьте опору под 2 отверстиями для пуговиц.
Blueskies-Heltec-Wireless-Paper-MiddleFrame (1 шт.)
Поддержка не требуется
Blueskies-Heltec-Wireless-бумажная кнопка (1 шт.)

Только для личного использования.
