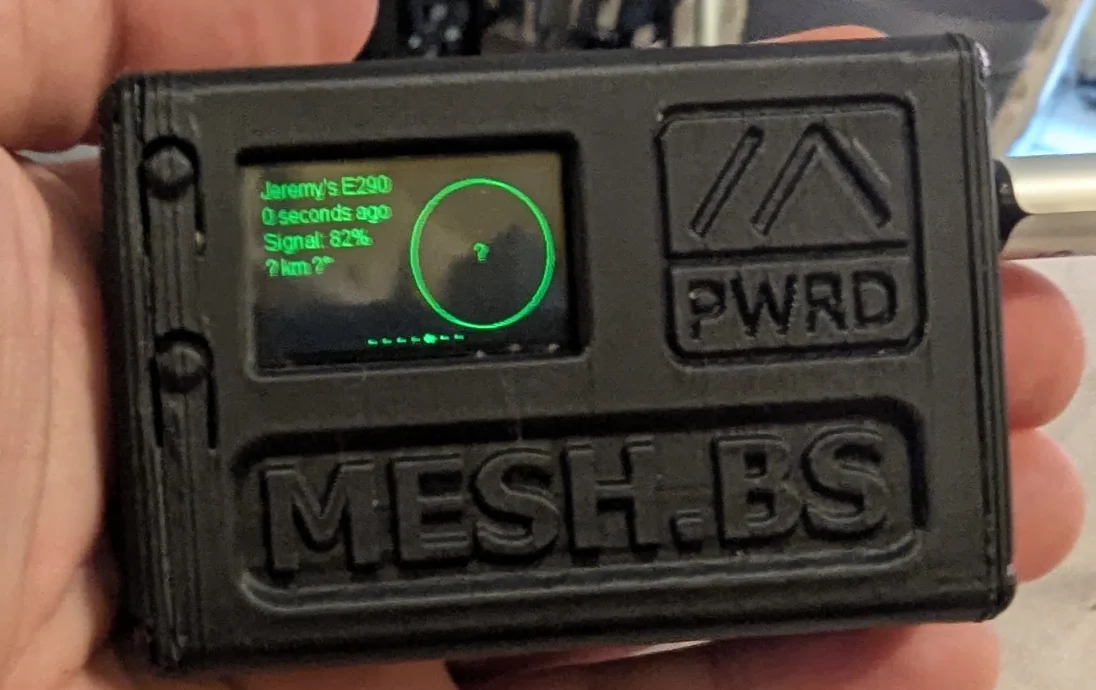

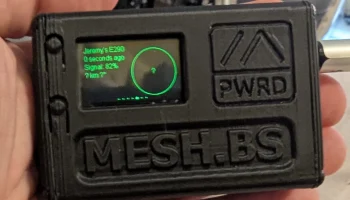

Мобильный узел Meshtastic Heltec T114 и 18650

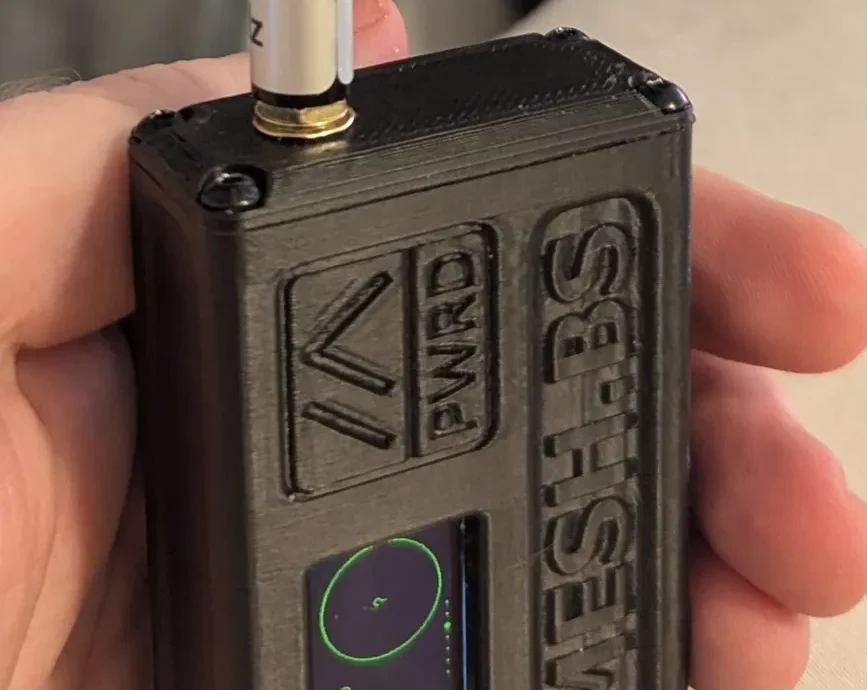

Простой мобильный/карманный корпус для платы Heltec T114 с аккумулятором 18650. В большинстве моделей аккумулятор размещается за платой, в результате чего корпус становится громоздким. Это максимально компактно. Собирается с помощью восьми термофиксируемых вставок M3 и винтов. Предусмотрено место для переборочного разъема SMA, но его также можно модифицировать для использования внутренней антенны.

Это функционально как есть, но можно было бы внести несколько изменений. Отверстия М3 в торцевых пластинах могут быть немного больше, чтобы обеспечить некоторый допуск. Их также можно сделать толще, чтобы скрыть головки SHCS. Я планирую доработать его, добавив какие-нибудь текстуры/функции, чисто для эстетики.

Размеры довольно малы, поэтому вам понадобится хорошо откалиброванный принтер, чтобы все поместилось правильно. Я настроил свой профиль печати с помощью Califlower, могу собрать, и все подходит, но он плотно прилегает (по дизайну).

Никакие опоры не нужны, просто положите все на кровать и дайте принтеру распечататься. Я использую высоту слоя 0,16, но и 0,24 тоже подойдет.

Я создал прототип из PLA, и он работает нормально, но для повседневного использования я использую PETG-CF, который прочный и имеет приятную матовую поверхность. Чтобы кнопки работали, вам понадобится немного гибкая нить.
