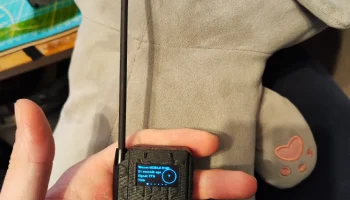

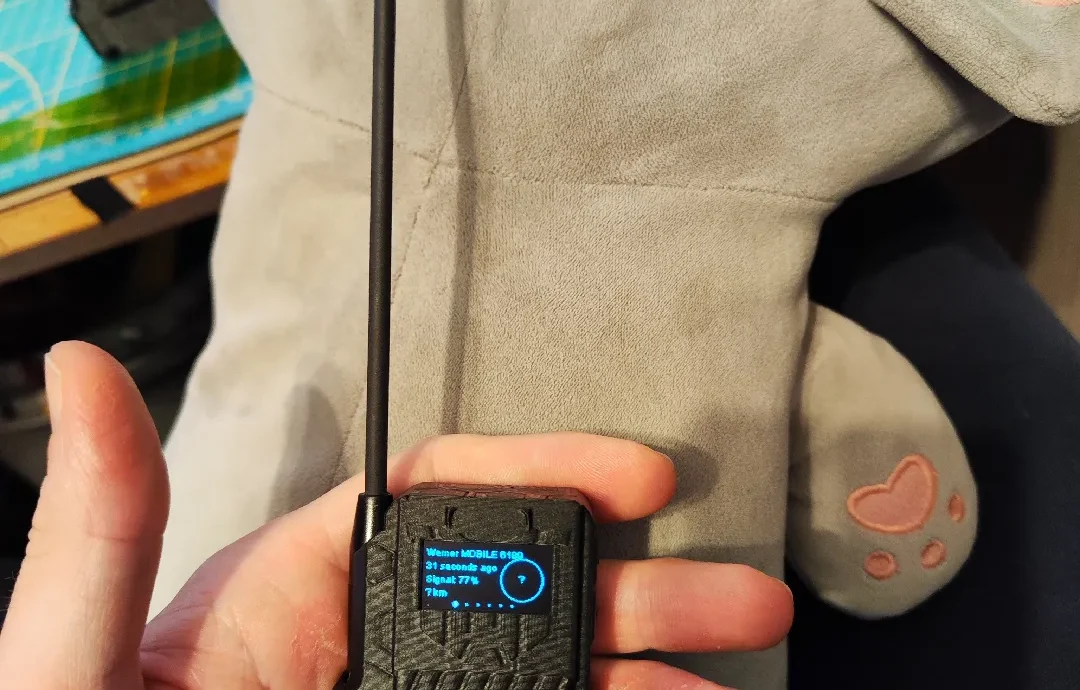

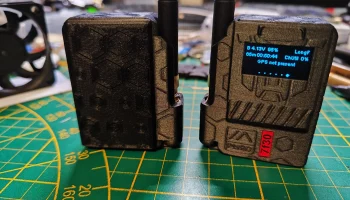

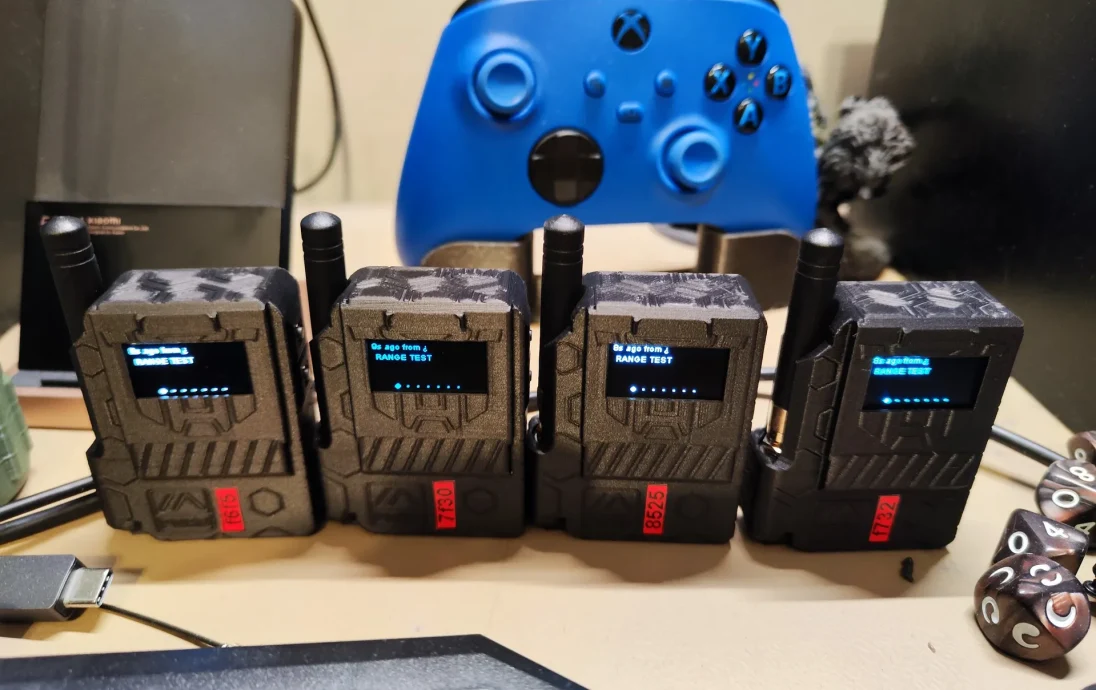

LWC Meshtastic "TAMAMESHI" портативный узел Faketec........

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Введение | Мештастик

Во-первых, ДА, это очень-очень нишевый продукт, так как для него нужен узел FakeTec, который сам по себе уже требует больших усилий для заказа деталей и сборки, так что не расстраивайтесь из-за меня, если мой дизайн не будет часто загружаться, это нормально ;)

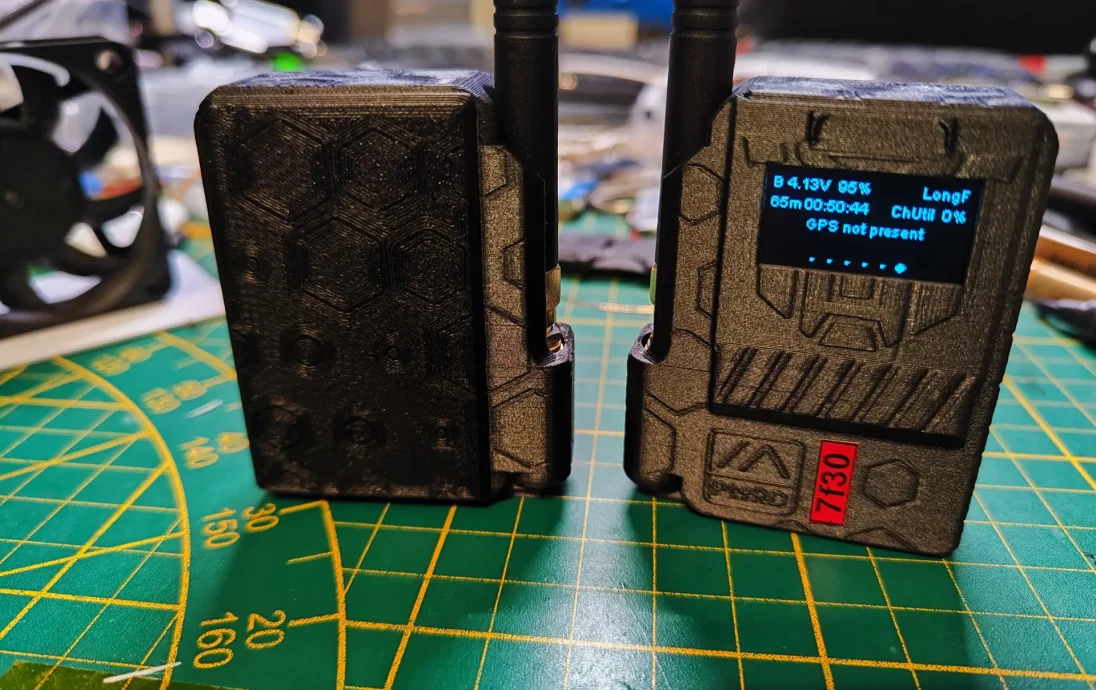

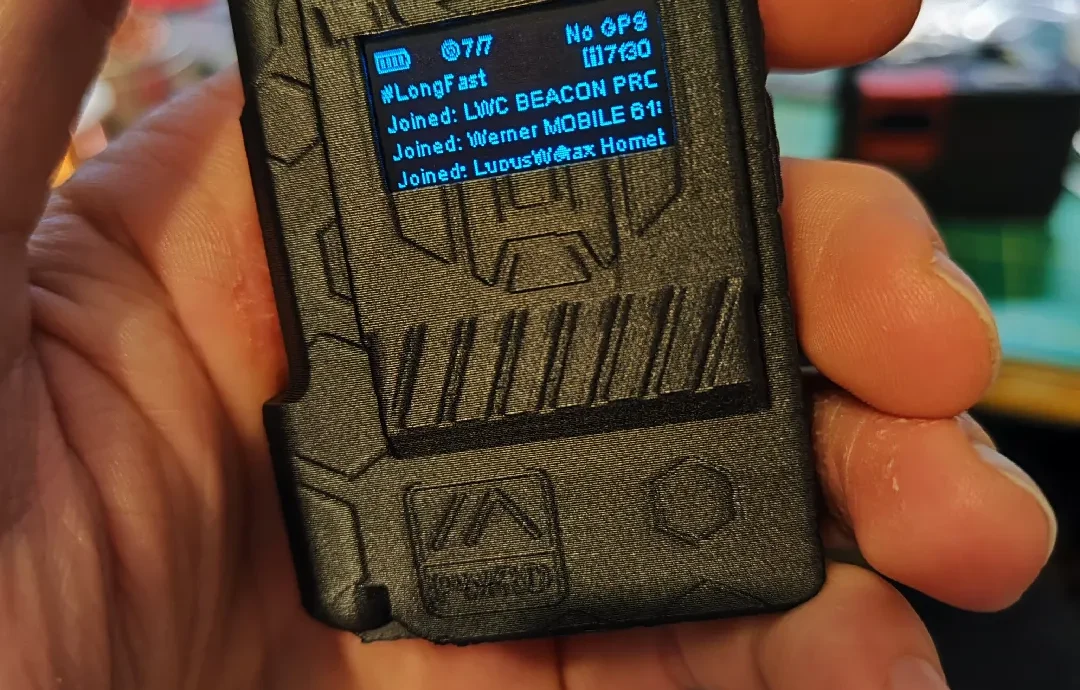

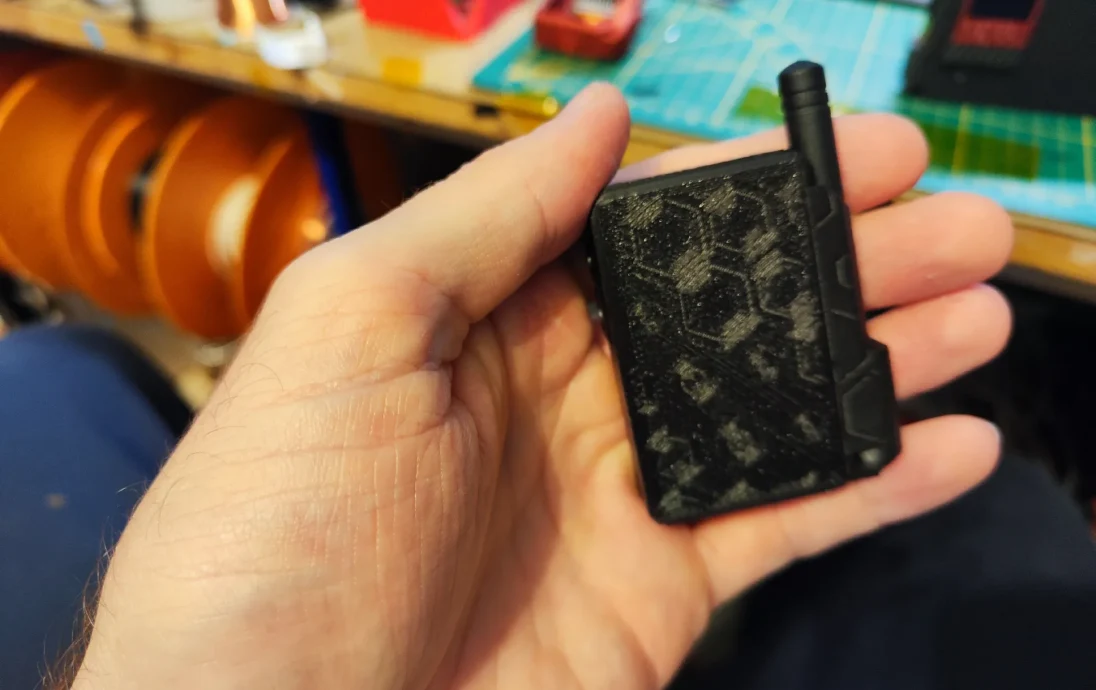

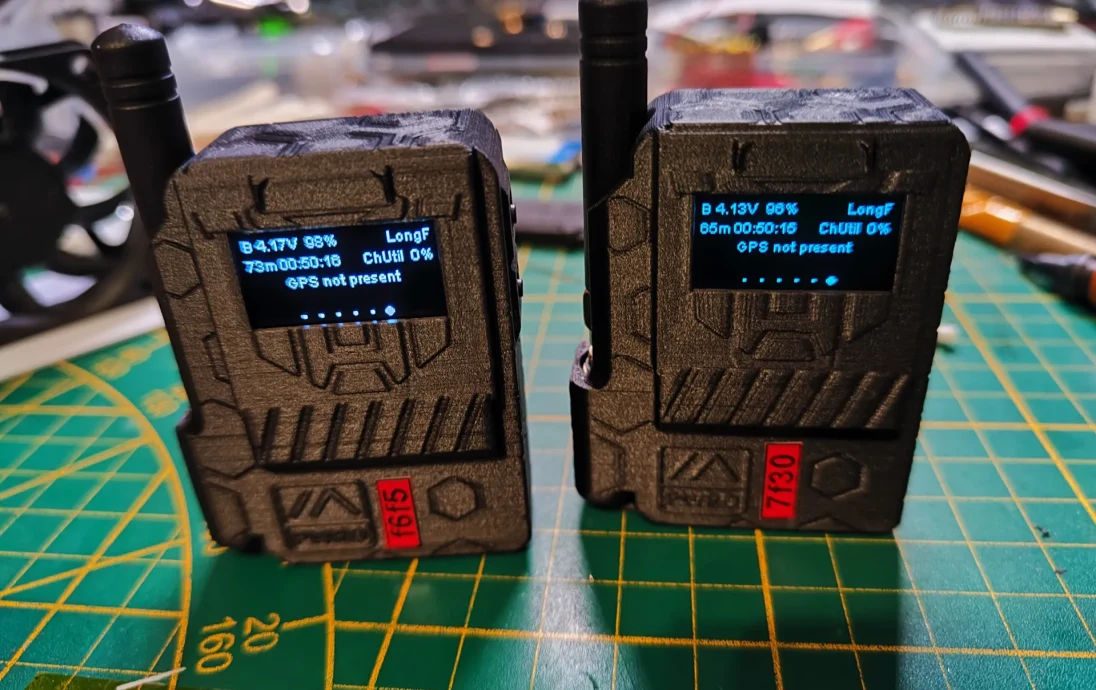

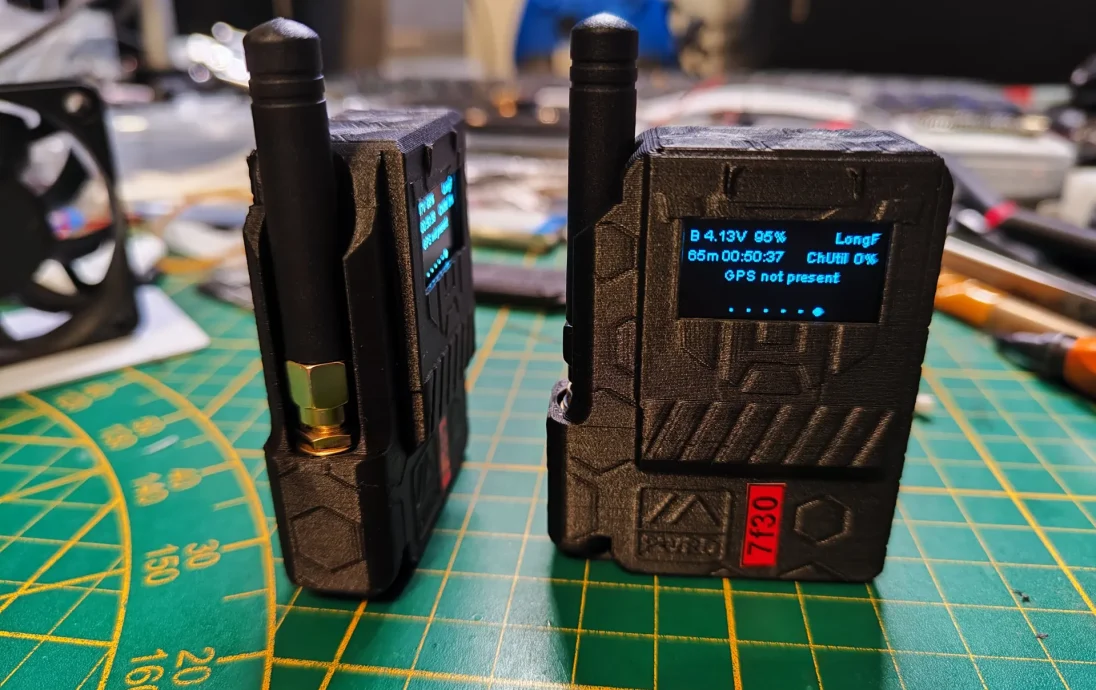

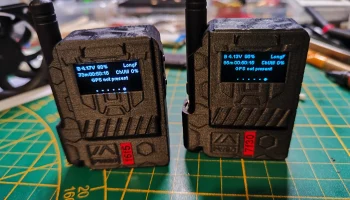

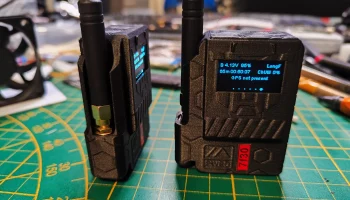

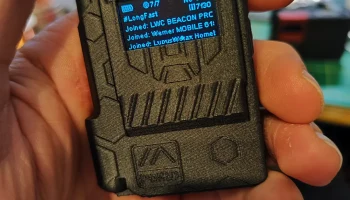

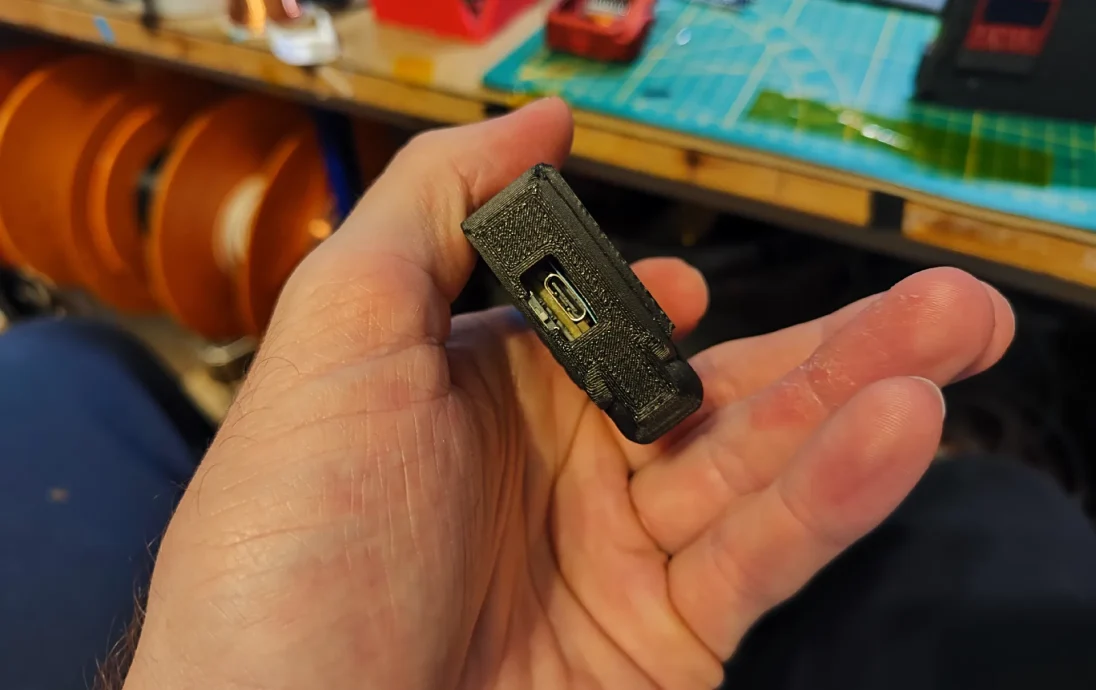

После того, как вы получили детали и свою плату FakeTec, сборка действительно проста, это не требует особых усилий, на этот раз нет дополнительного звукового сигнала, грохота двигателя, светодиодного индикатора уведомлений, просто небольшой портативный узел с приличным временем работы, боковые кнопки, ГОРИЗОНТАЛЬНЫЙ экран, да, это действительно необычно, если подумать об устройствах Heltec xD и физический переключатель ВКЛ/ВЫКЛ, потому что я не очень люблю программное выключение. (переключатель ВКЛ/ВЫКЛ не является обязательным и не нужен, если вы согласны с выключением программного обеспечения!)

Немного двустороннего скотча, немного каптоновой ленты, суперклея или смолы, отверждаемой ультрафиолетом/формуемой эпоксидной смолы, немного пайки и все готово.

Посмотрите видео с таймлапсами ниже, оно быстрое, но суть вы поняли.

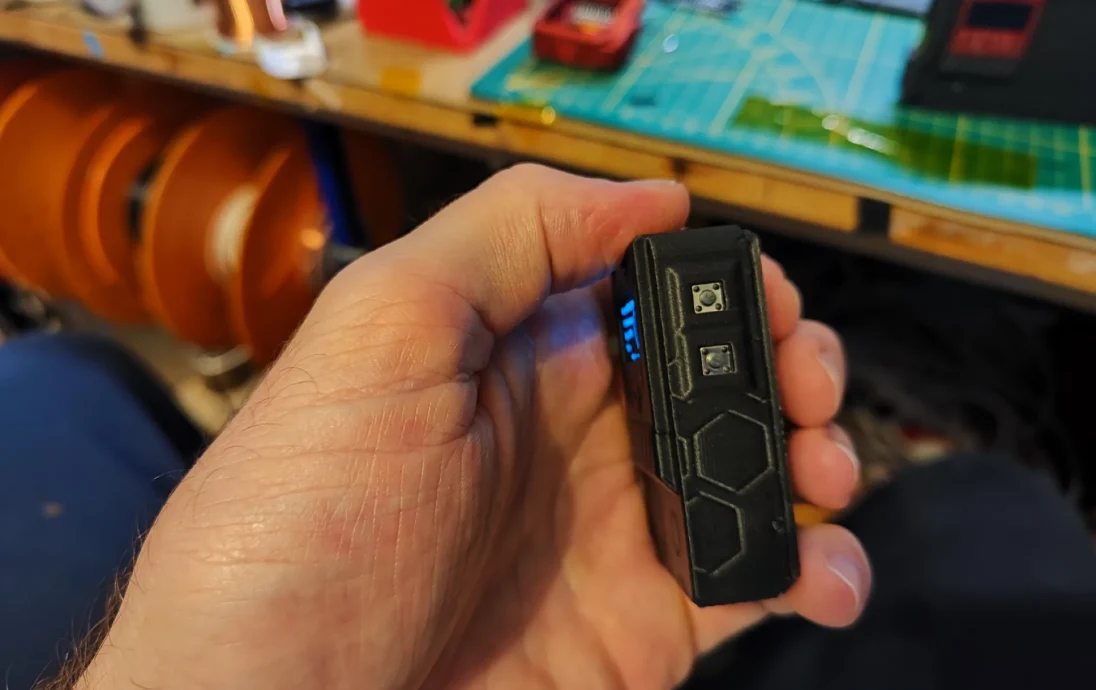

Для кнопок просто подключите кнопку сброса к RST и заземлению.

для кнопки Prog я выбрал контакт GPIO 8, который расположен точно напротив вывода RST.

Не забудьте настроить его в приложении (кнопка «Устройство/Пин»)

Также не забудьте соединить контакт BOOST на плате разработчика NRF, иначе вы будете заряжать аккумулятор только на 100 мАч вместо 300 мАч, что очень медленно!

FakeTec DIY Meshtastic Node:

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Липо-аккумулятор емкостью 1100 мАч:

4 шт., 3,7 В, 1100 мАч, литиевая батарея 1S, 1C LiPo Akku с защитной платой, изолятором и Micro JST 1,25-Stecker для узла Arduino MCU ESP32-Entwicklungsplatine: Amazon.de: Elektronik & Foto

Монтажный кабель 0,3 мм:

https://de.aliexpress.com/item/1005009585784235.html

Главный выключатель питания: (опционально)

https://de.aliexpress.com/item/1005005681747094.html?

Oled-дисплей: (I2C 4 цвета, белый)

Оригинальный 0,96-дюймовый OLED SPI/IIC I2C weiß/blau/gelb blau 0,96 Zoll OLED модуль 128X64 OLED ЖК светодиодный дисплейный модуль для ARDUINO — Алиэкспресс 502

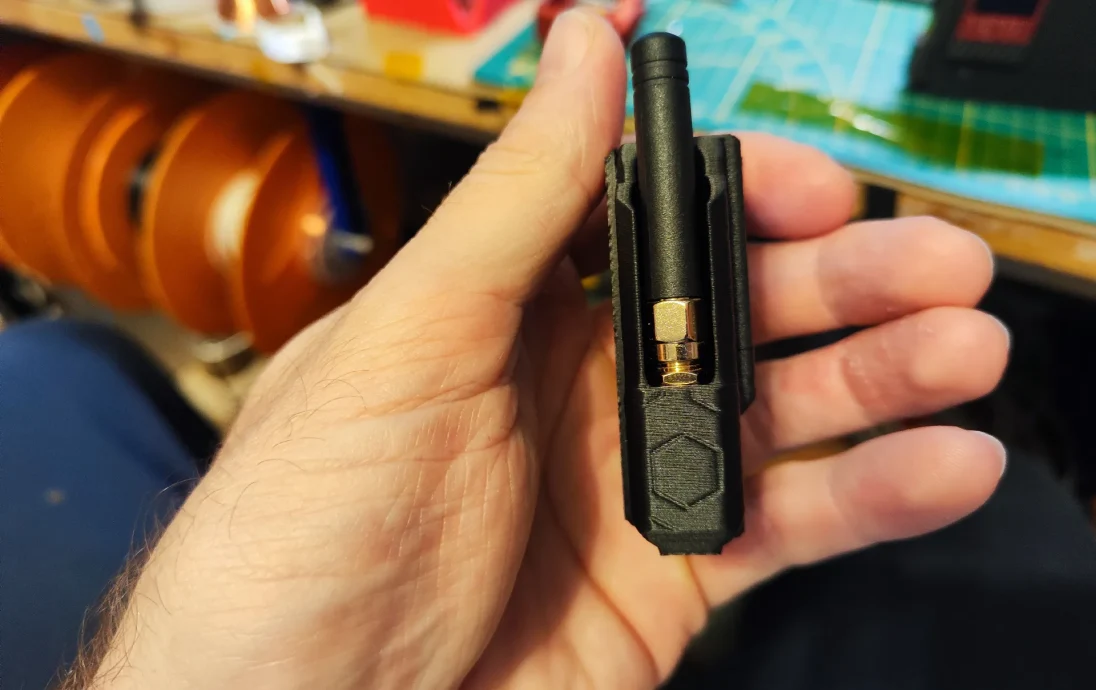

От SMA F до IPEX1 F 7,5 см

https://de.aliexpress.com/item/1005009315616018.html?

Антенна Gizont: выбирайте 868/915 и т. д. в зависимости от того, что вам нужно.

— Алиэкспресс

Кнопка прога и сброса: H3,2мм 50шт.

https://de.aliexpress.com/item/1005004651276227.html?
