Meshtastic RAK19007 Dual 18650 Всепогодный чехол........

Эта страница и модели находятся в стадии разработки, у меня есть другие версии моделей, которые я хотел бы добавить, и есть некоторые детали, которые я хотел бы добавить на эту страницу.
Список дел
Добавьте пояснения к имени файла
Добавьте спецификации для различных версий
Добавьте ссылки на продукты для спецификаций
Добавить файлы САПР
Добавьте водонепроницаемые версии и уплотнения
Может быть, добавить версии с магнитным креплением?
Описание

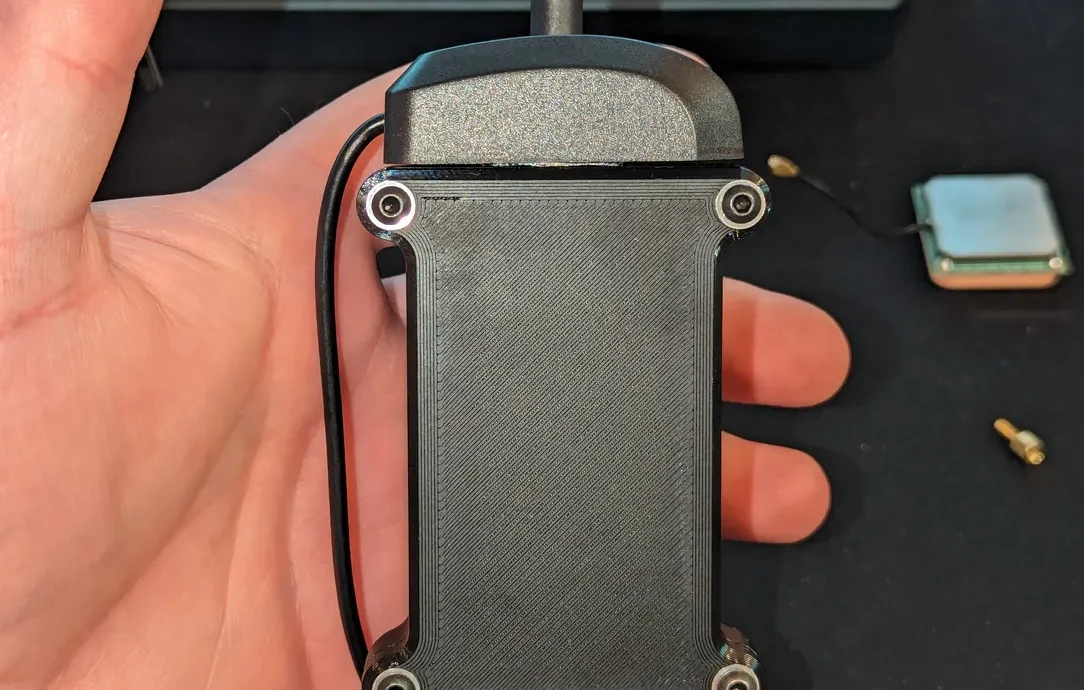

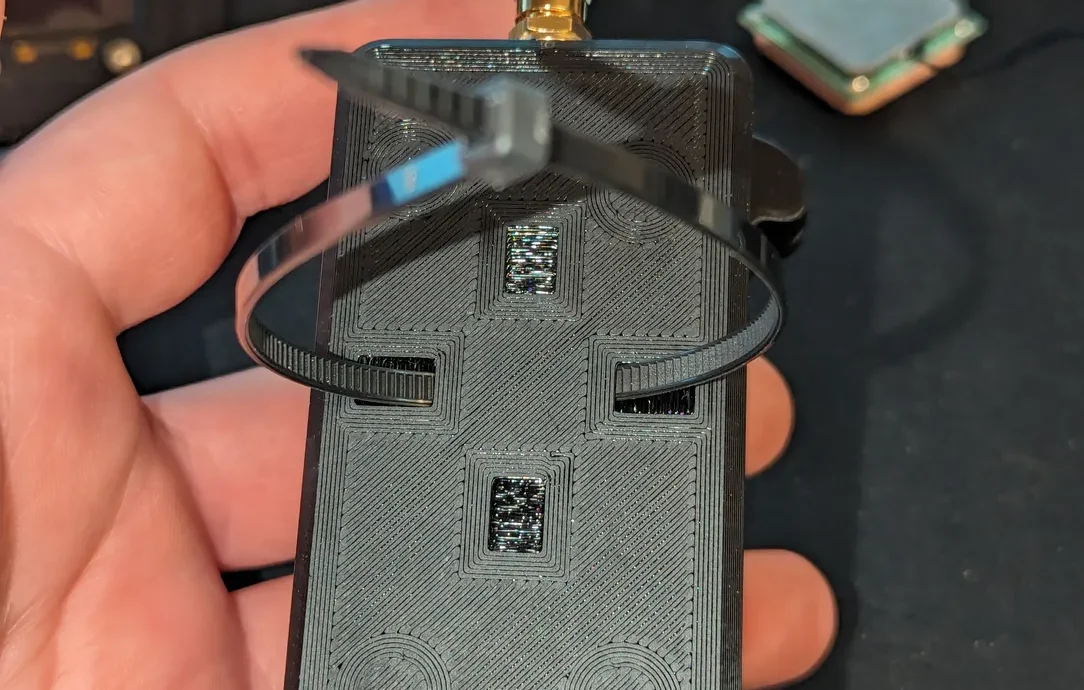

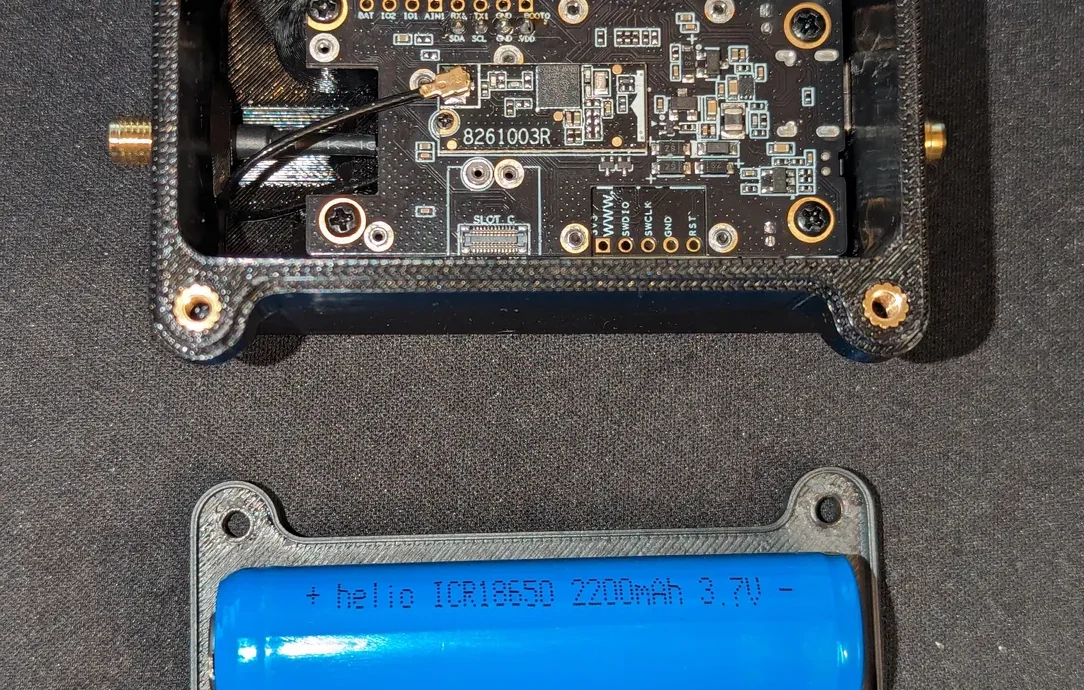

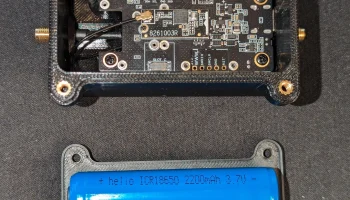

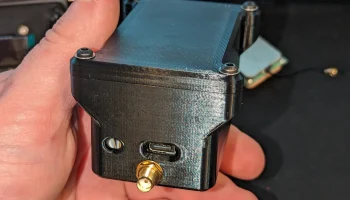

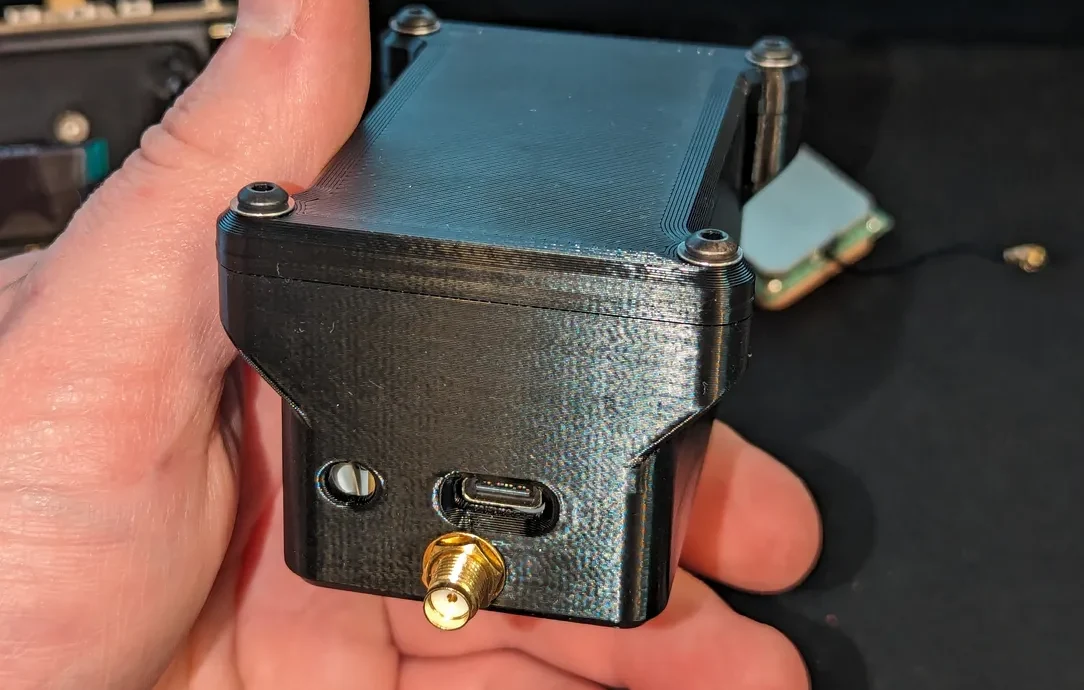

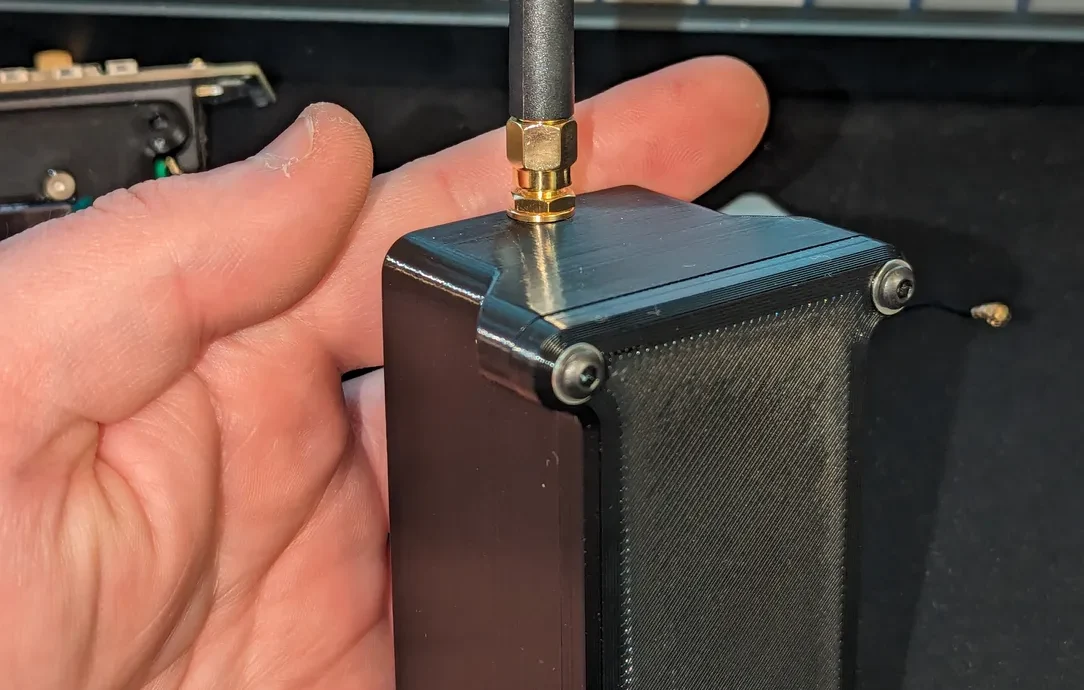

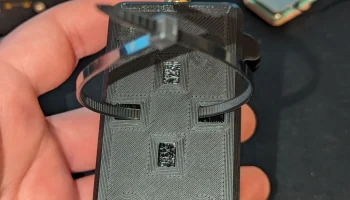

Это прочный погодоустойчивый чехол для платы RAK19007 Meshtastic. Это не самый маленький корпус, но он очень прочный, может быть водонепроницаемым (в будущих версиях) и печатает без каких-либо подставок. Он содержит две литий-ионные батареи 18650, которые можно подключить параллельно, чтобы узел Meshtastic мог раб��тать до двух недель, если не используется модуль GPS или другие датчики/дисплеи. Он имеет антенный порт в верхней части корпуса для антенны LoRa и еще один антенный порт в нижней части для антенны GPS, если она используется. В нижней части также имеется отверстие для прокладки провода от солнечной панели или другого источника зарядки, а также еще одно отверстие для доступа к порту USB. Существуют (количество уточняется) версий ��орпуса, которые можно полностью гидроизолировать с помощью уплотнительных колец и печатных прокладок из термополиуретана или вырезанных резиновых/пенопластовых прокладок, создавая узел Meshtastic, который можно эксплуатировать даже в морской среде. В задней части футляра предусмотрены прорези для крепления футляра к вещам с помощью застежек-молний.

Особенности
SimpleHole — в нижней части корпуса имеется отверстие для пропуска проводов солнечной зарядки, а не отверстие с резьбой М8 сбоку.
NoInserts — монтажные отверстия имеют размер, рассчитанный непосредственно на винты, а не на термофиксирующую вставку.
NoGPS — нет отверстия для подключения GPS-антенны (в данном случае нет места для внутренней GPS-антенны, поэтому этот вариант означает, что вы не сможете использовать GPS).
NoSolar — нет отверстия для прокладки проводов от солнечной панели, единственный способ зарядки узла — через USB-порт.

Добавьте сюда пояснения к имени файла

Гидроизоляция

Добавьте сюда дополнительные действия по гидроизоляции корпуса.

Функция USB, очевидно, не может быть использована, поскольку это просто открытое отверстие в корпусе. Для обеспечения общей устойчивости к атмосферным воздействиям отверстие должно подойти, поскольку оно находится в нижней части корпуса.
Модель TPU-Seal следует либо распечатать из ТПУ (или другого гибкого материала), либо вырезать из гибкого прокладочного материала. Это обеспечивает герметичность между корпусом и крышкой.
Отверстие для антенны SMA имеет зенковку на внутренней стороне корпуса для установки уплотнительного кольца между задним шестигранником разъема SMA и корпусом.
Отверстие с резьбой M8 имеет зенковку для установки уплотнительного кольца на кабельном вводе, которое в сочетании с круглым провод��м (в отличие от нескольких проводов) должно создавать водонепроницаемое уплотнение для входа солнечной энергии.
Наконец, сами 3D-отпечатки должны быть водонепроницаемыми, поэтому рекомендуется использовать PETG, печатать медленнее, с большей температурой и с меньшим охлаждением, а также использовать как минимум 3-4 периметра.
Материалы
Базовый случай
4 вставки для термофиксации M3x6 мм [Amazon] (https://www.amazon.com/gp/product/B087NBYF65)
4 винта M3x8 мм [Amazon] (https://www.amazon.com/dp/B09TKSWCZR?th=1)
4 шайбы M3 [Amazon](https://www.amazon.com/dp/B0B5GXMVRG?th=1)
3 термофиксационные вставки M2,5x4,5 мм [Amazon] (https://www.amazon.com/dp/B07HKT5W7S?th=1)
3 стойки M2,5x8 мм [Amazon](https://www.amazon.com/dp/B08F1YJX2Z?th=1)
3 винта M2,5x3 мм (я использовал те, которые идут в комплекте с RAK19003, но подойдут любые длиной от 3 до 8 мм)
2 кабеля SMA — U.FL длиной 8 см (добавьте ссылку сюда)
1 уплотнительное кольцо диаметром 5 мм [Amazon] (https://www.amazon.com/dp/B01N75JL0F) (я использовал уплотнительные кольца, которые люди покупают для модификации клавиатуры, потому что они очень мягкие и очень дешевые)
1 антенна SMA LoRa [Amazon] (https://www.amazon.com/dp/B095JTW6XM) (ссылка — 915 МГц для использования в Северной Америке)
1x GPS-антенна (если планируете использовать GPS-модуль (д��бавьте ссылку сюда)
1 базовая плата RAK19007 (добавьте ссылку сюда)
1 базовый модуль RAK4631 (nRF52840) или RAK113100 (RP2040) [rakwireless-RAK4631](https://store.rakwireless.com/products/rak4631-lpwan-node?m=5&h=wisblock-core&variant=37505443856582) [rakwireless-RAK113100]
