FakeCAP Solar Maximus

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

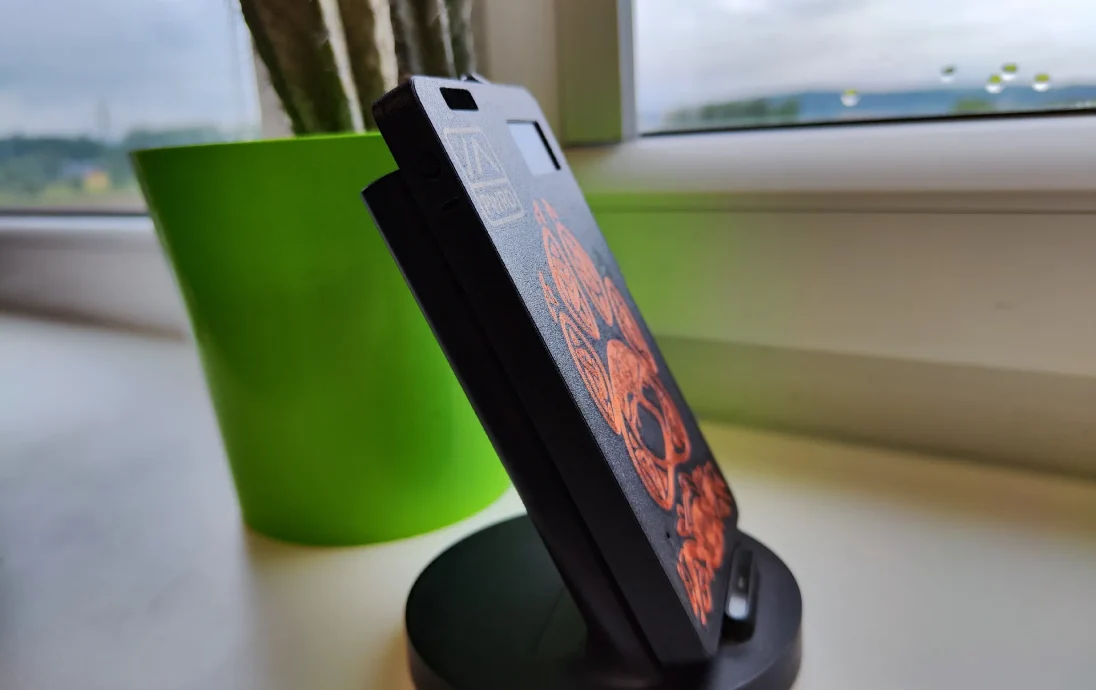

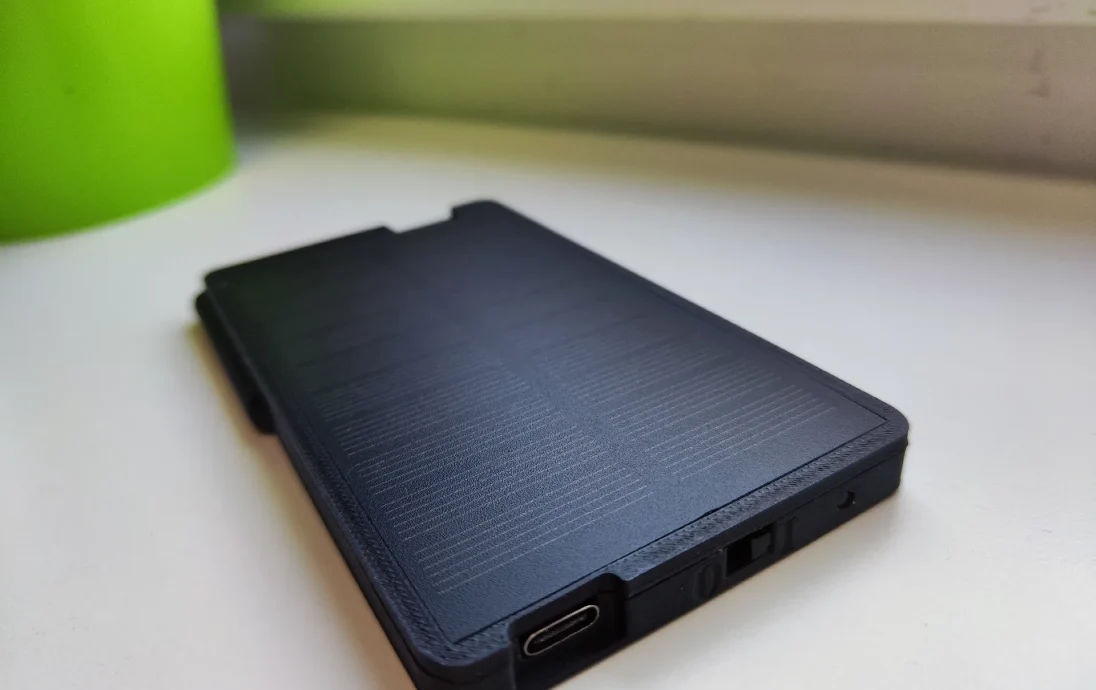

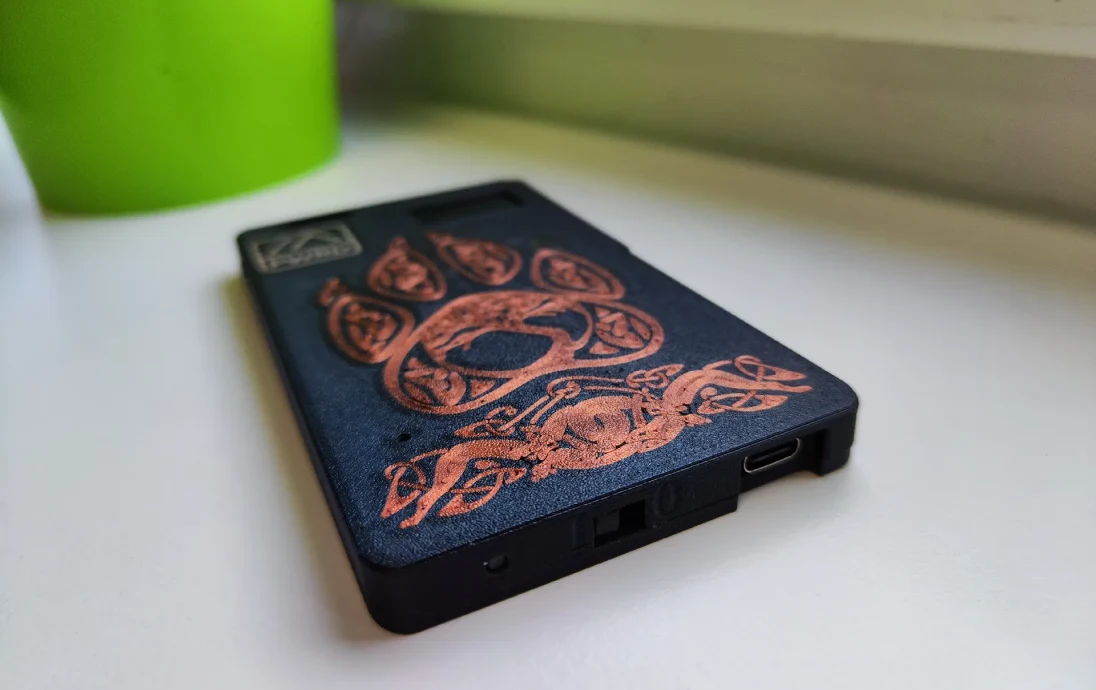

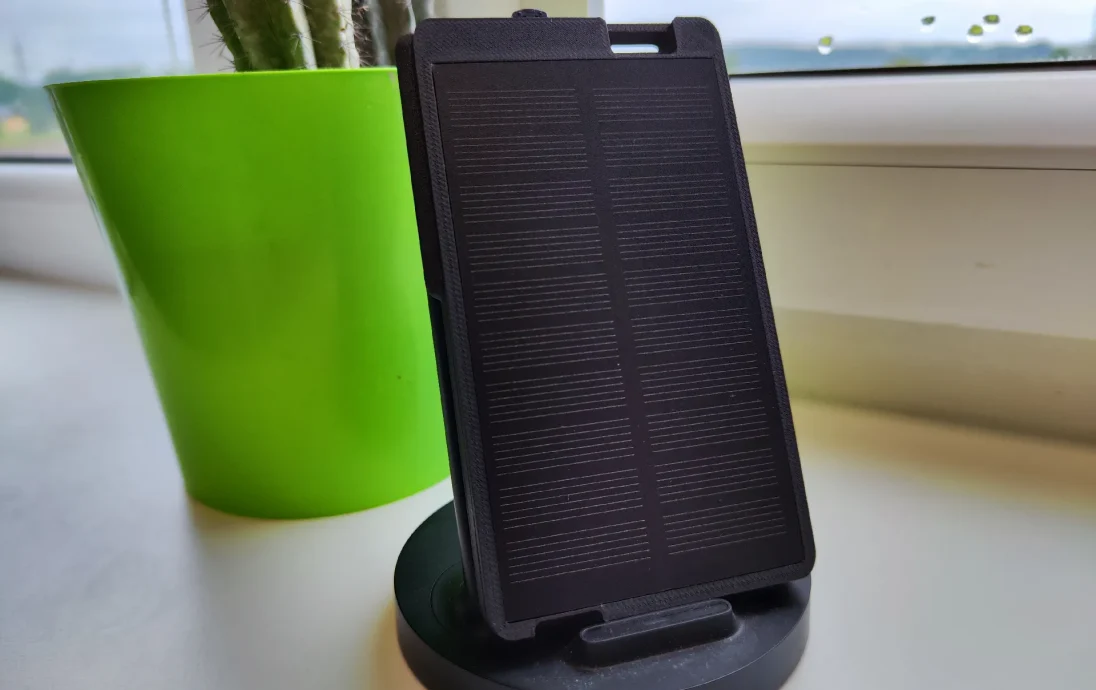

Он оснащен практически всем, что можно разместить в узле такого размера, например, зуммером, вибромотором, светодиодом уведомлений (за белым прозрачным клешнем), датчиком окружающей среды: температура, влажность, барометрическое давление, качество воздуха, стандартные сообщения, двойной модуль GPS, главный выключатель питания, внешний сброс и кнопка запуска, аккумулятор Lipo емкостью 1500 мАч и, самое главное, «огромная» солнечная панель на 5 Вольт и 1 Вт на задней части узла. Кошмар с проводкой тонкими проводами, но оно того стоит, я очень доволен результатом;)

При достаточном количестве солнца этот узел может полностью выжить сам по себе!

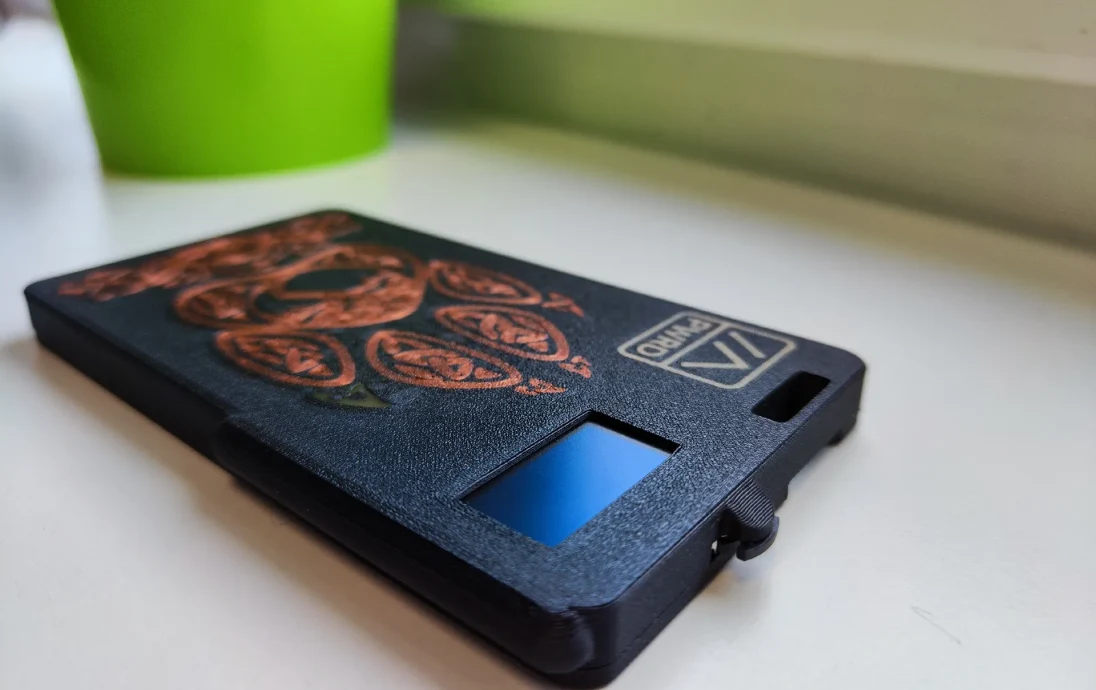

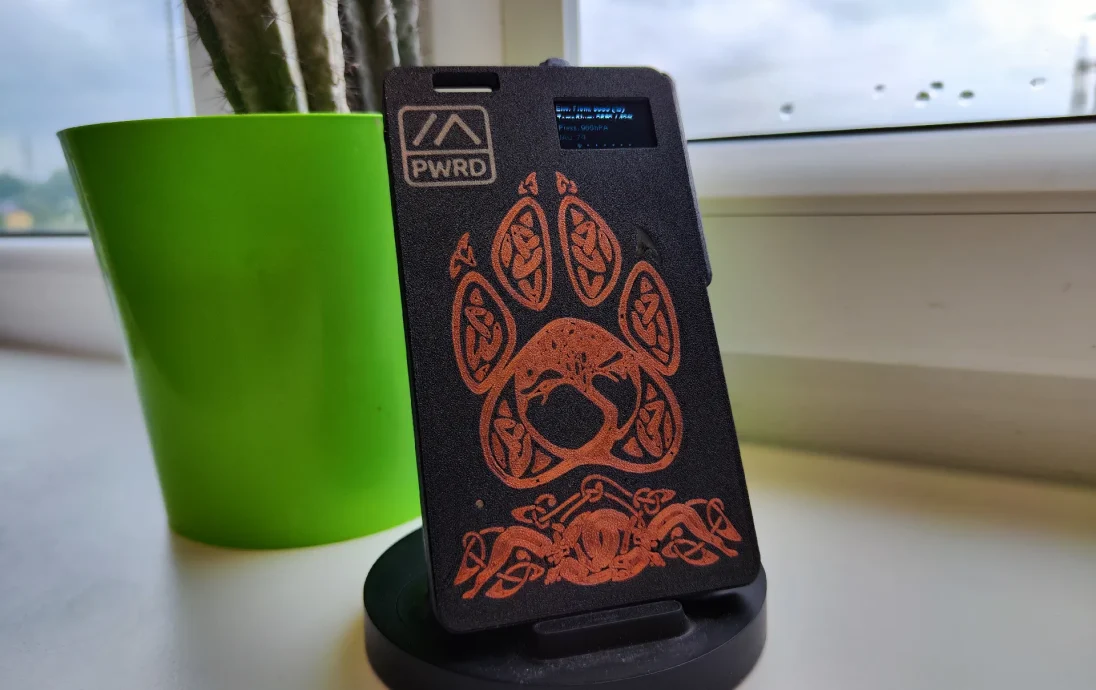

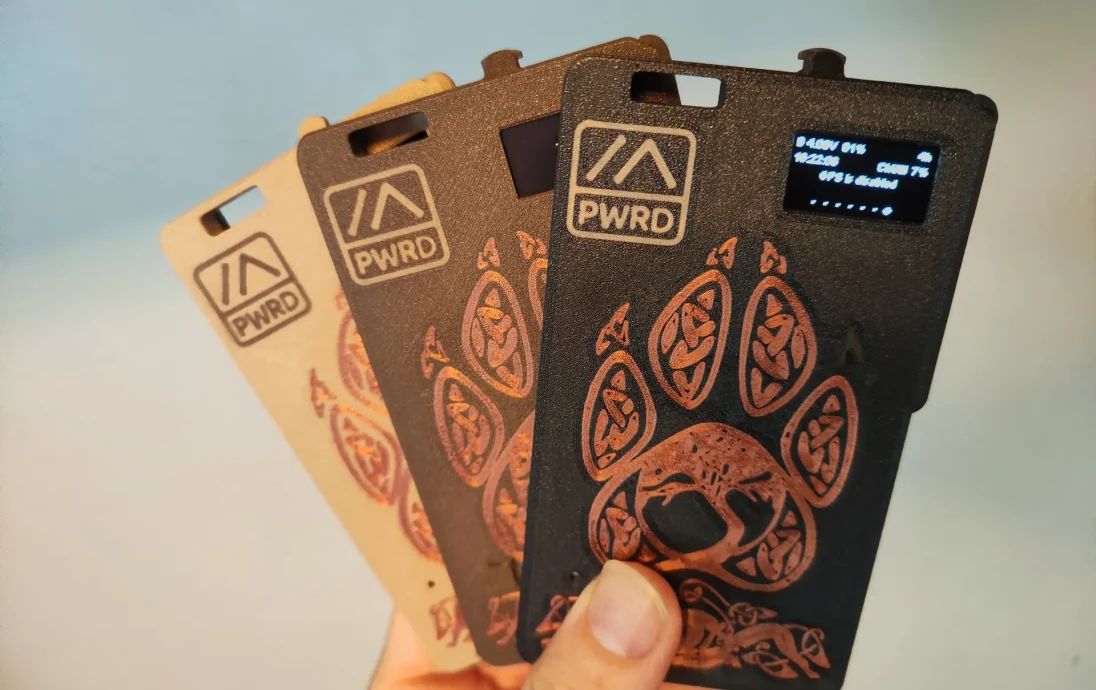

Чехол был напечатан из 25% натуральной нити из темного дерева (бордовый) и медного шелка кельтских племен.

ОБНОВЛЕНИЕ30.05.2025

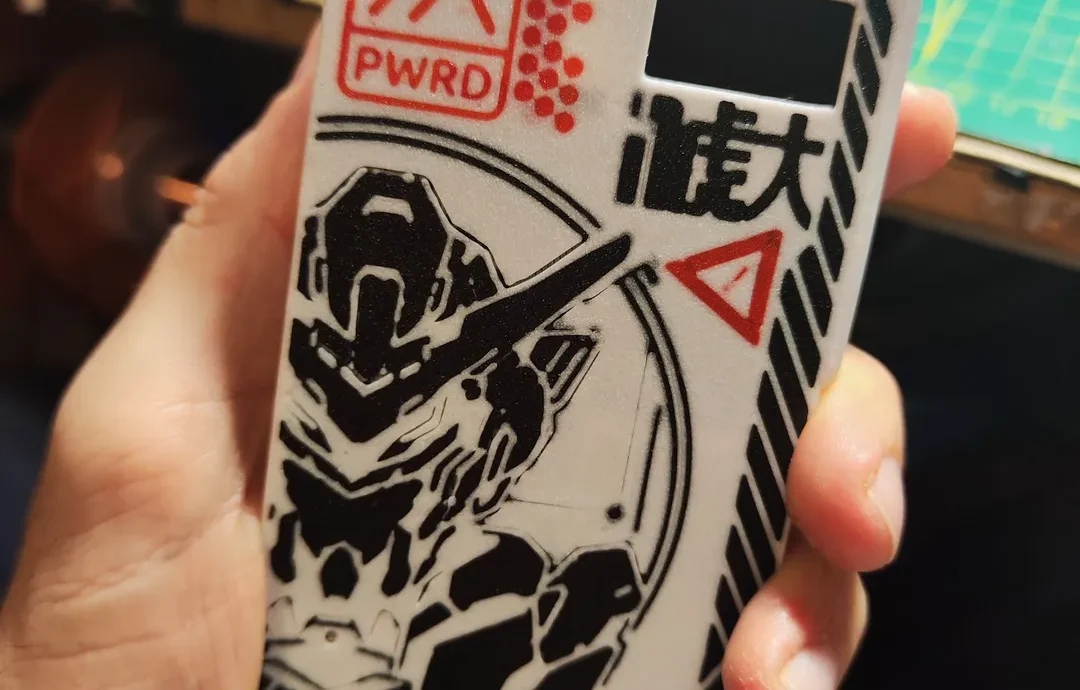

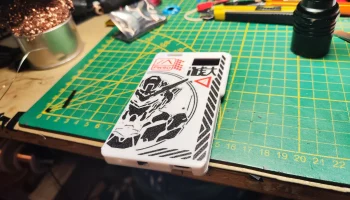

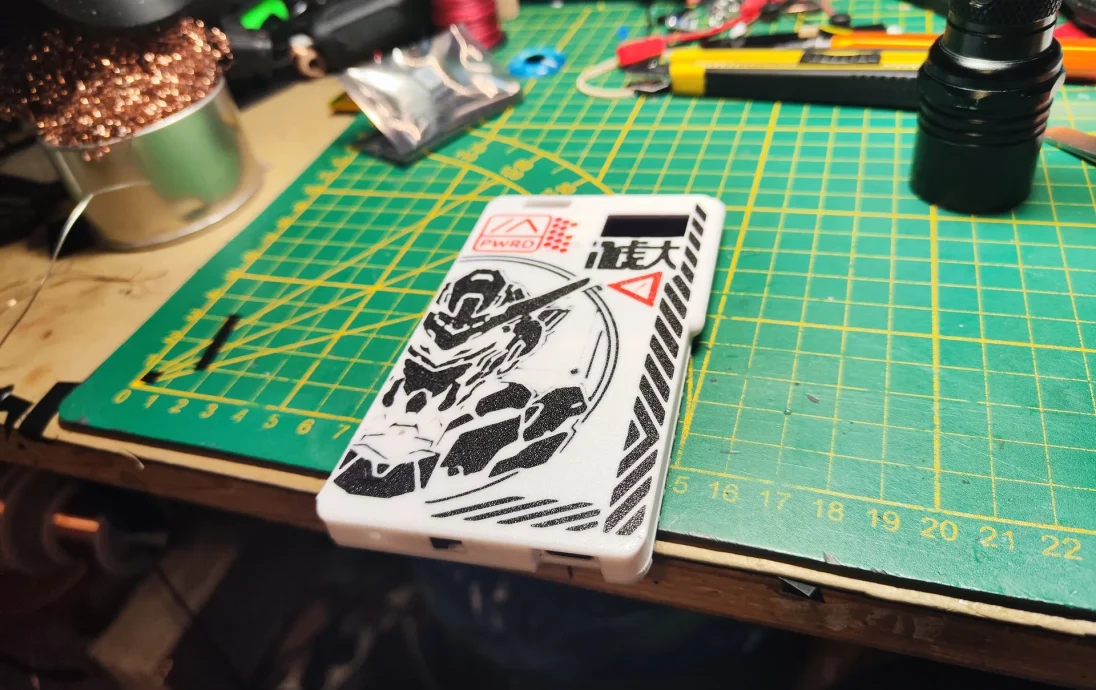

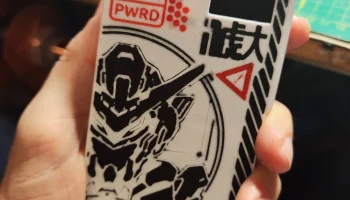

Добавлен вариант «MECHA», чтобы не всегда идти по одной и той же вновь появляющейся «волчьей тропе» ;)

Список деталей:

FakeTec DIY Meshtastic Node: предпочтительнее V5 или V5 rev. Б

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Сдвижной переключатель: 3 мм

10 ячеек/лос 50 В 0,5 А SS12F15 Mini Größe Schwarz SPDT Schiebeschalter für DIY Power Elektronische Projekte G6 1P2T Kippschalter griff 6 мм — Алиэкспресс

Датчик окружающей среды BME680 (опция):

BME680 Temperatur und Luftfeuchtigkeit, Temperatur, Druck, Höhensensormodul, цифровой датчик 4 в 1 с датчиком температуры газа — AliExpress 502

Зуммер: 5x5x2 мм

10 Stück SMD Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини-активный пассивный пьезо-летний комплект Lautsprecher Elektronisches — Алиэкспресс

Навигационный переключатель для готовых сообщений: полый корпус K2-02: (

Rad Schalter 2/3/4/5/6 Weg Schalter Mini Wavelet Zifferblatt Многофункциональный сброс Micro Schalter Großen kopf/Normalen kopf/keine kopf Rad Schalter — AliExpress

Антенна:

Heltec Federantennen-Zubehör — AliExpress 30

GPS-модуль (GPS+BDS):

GPS + BDS двухмодовый модуль управления полетом, позиционирующий навигатор, эрзац ATGM336H, для Arduino NEO-M8N NEO-6M — AliExpress 502

0,96 OLED, белый или желтый: (Кажется, что когда дело доходит до печатной платы, всегда есть небольшие различия в размерах, я адаптировал поддельную крышку для белого и желтого дисплея, для других режимов гарантия не дается!)

Оригинальный 0,96-дюймовый OLED SPI/IIC I2C weiß/blau/gelb blau 0,96 Zoll OLED модуль 128X64 OLED ЖК светодиодный дисплейный модуль для ARDUINO — Алиэкспресс 502

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭкспресс 13

Комплект кнопок SMD:

25/140 шт. smd taktile Druckknopf-Kit: Werte Dip-Mikrosc недоуздок для DIY-электроники — AliExpress 13

Липо-аккумулятор 1500 мАч:

1-10 Stück 3,7 В 1200 мАч 503759 Lipo-Akku 053759 Полимерно-литиевый аккумулятор для GPS-навигатора, Bluetooth-навигатора, зажимов — AliExpress 44

Вибрационный двигатель:

10 шт. DC3-5V микро вибрационный двигатель постоянного тока 0820/0827/0830/0834/1027/1030/1034 für für telefon münze flach Motor АлиЭкспресс

Светодиод: выберите любой цвет, который вам нравится

100 teile/los 5 Farben SMD 0805, ультра яркий светодиод Rot/Grün/Blau/Gelb/Weiß, прозрачный светодиодный диод — AliExpress

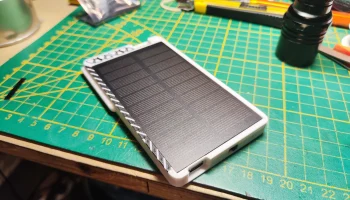

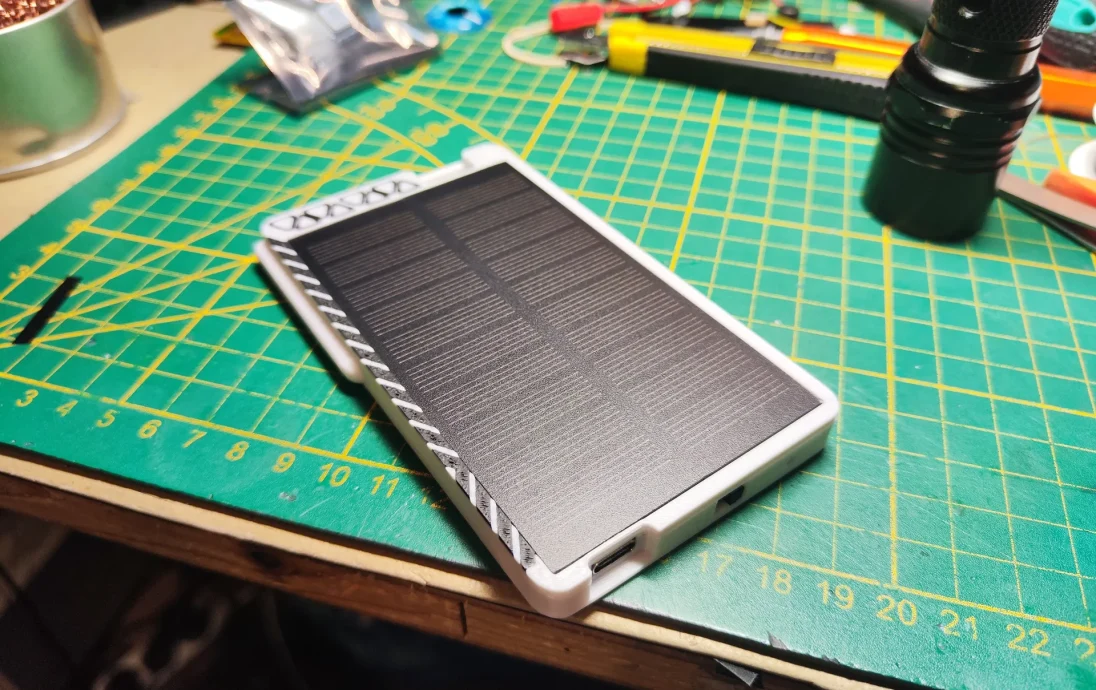

Солнечная панель: Я заказал сразу 20 штук, это очень много, но вы можете выбрать любую другую панель такого же размера:

Солнечная панель Solarzelle Monokristallines, 1 Вт, 5 В, монокристаллическая солнечная панель из ПЭТ, DIY Solarladegerät Bildungskits 107*61 мм, 20 шт./лос — Алиэкспресс

Солнечное зарядное устройство Mppt:

MPPT Solarladeregler 1 A 4,2 В 3,7 В 18650 LiPo литий ионная литиевая батарея Ladegerät Modul SD05CRMA Солнечная панель Batterieladung АлиЭкспресс

До сих пор жду их, так как первый заказ был утерян и на фотографиях их нигде не видно.
