Корпус Meshtastic Heltec V3 с местом для GPS и аккумулято..

Вариант использования

Meshtastic — это проект сообщества с открытым исходным кодом, целью которого является создание автономной децентрализованной ячеистой сети, работающей на доступных устройствах с низким энергопотреблением.
https://meshtastic.org/

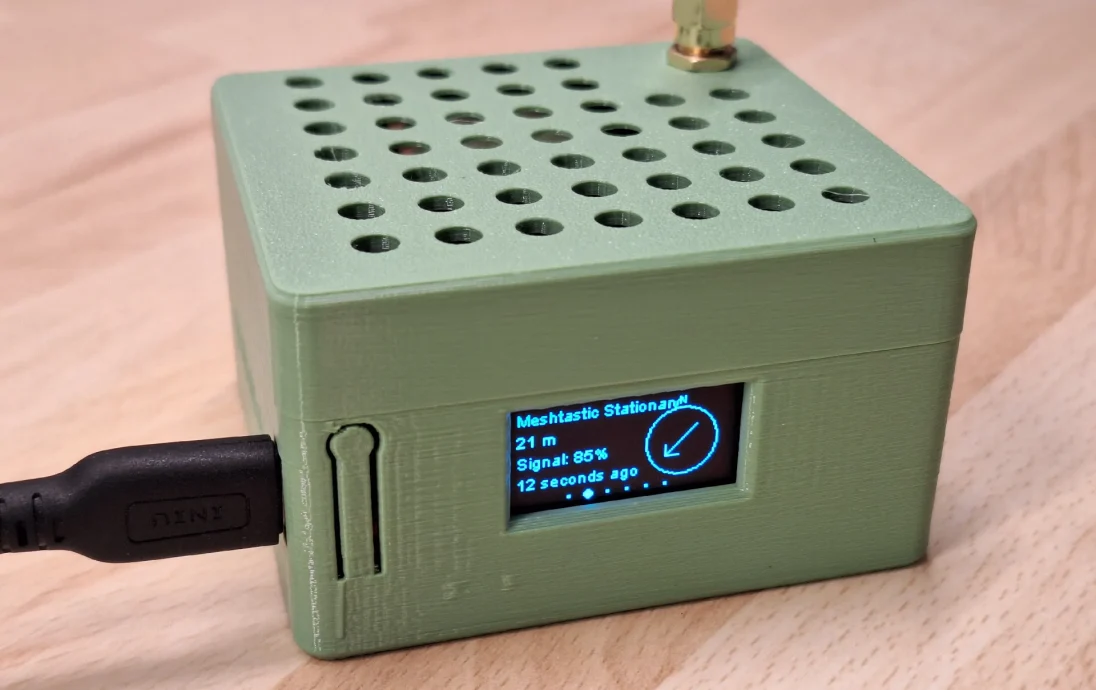

Эта конструкция предлагает защелкивающийся корпус для одной из поддерживаемых аппаратных плат — Heltec V3. Эти платы очень легко и относительно дешево приобрести, и они включают в себя оборудование для работы с батареями. В комплект поставки не входит GPS-приемник, но его очень легко добавить, а приобрести его очень дешево.

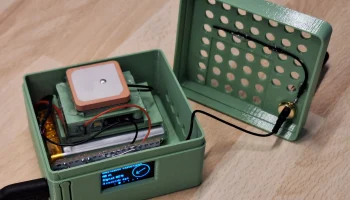

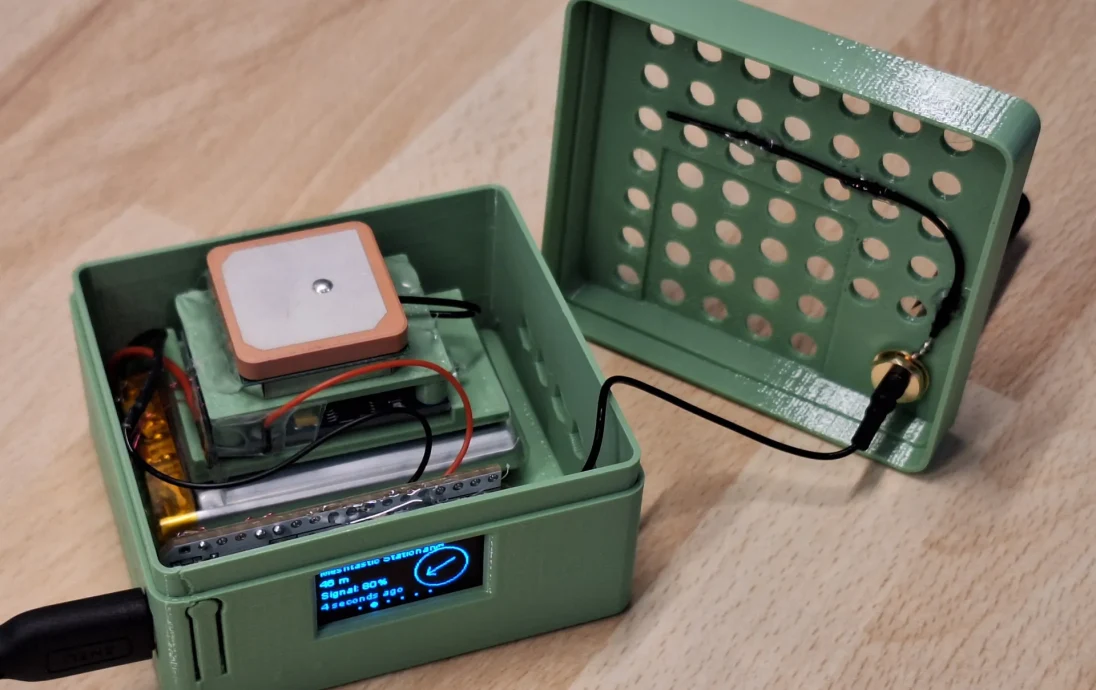

В этом корпусе достаточно места для размещения плат Heltec V3, литий-ионного аккумулятора емкостью 2000 мАч и GPS с керамической антенной.

Значительное улучшение характеристик антенны

Я измерил качество шлейфовой антенны, поставляемой в комплекте с моей платой Heltec V3. Неудивительно, что антенна будет иметь резонанс в указанном диапазоне (860-920 МГц), но только при наличии приличного заземления. Пластиковый корпус, конечно, не может обеспечить такое заземление, что означает плавающую заземляющую сторону антенны, что значительно ее расстраивает. Чтобы обеспечить хорошее согласование антенны, я настоятельно рекомендую настроенный шлейф, который можно увидеть на изображении внутренней стороны верхнего корпуса. Он настраивается с помощью сетевого анализатора NanoVNA и обеспечивает довольно хорошую развязку заземленной стороны антенн. Постарайтесь максимально придерживаться длины, указанной на моей фотографии, несколько миллиметров действительно имеют значение.

Печать

Детали легко распечатать в загруженной ориентации. Настройки по умолчанию в PrusaSlicer (2 периметра, заполнение 15%) подходят. Я рекомендую PETG, но предполагаю, что PLA тоже подойдет.

Поддержка не является строго необходимой, но я поработал с небольшим усилителем поддержки в середине выреза дисплея, чтобы предотвратить прогибание верхнего края.

Пожалуйста, поставьте лайк, если вам это нравится

Ваше удовлетворение — моя награда. Пожалуйста, поставьте лайк, а еще лучше опубликуйте мейк. Это действительно делает мой день лучше.

Удачной печати!
