Внешний корпус солнечного узла Hermes для MeshCore Meshta..

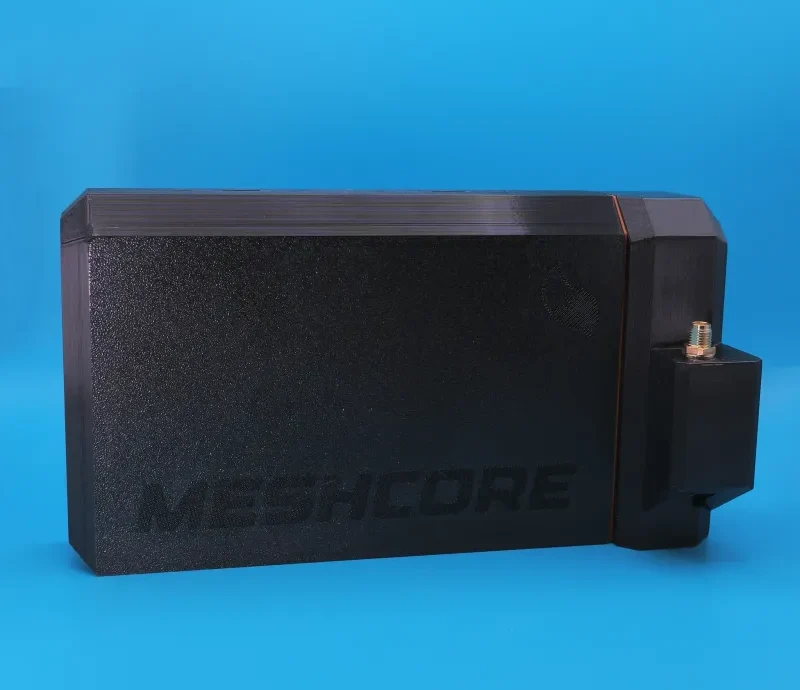

Hermes — это простой в развертывании корпус внешнего узла, версия 2.0 теперь поддерживает RAKWireless 19007/19003 и HeltecV3/V4 (с солнечным контроллером MPPT!).

Он позволяет вам развертывать внешние узлы для MeshCore или Meshtastic (или других!) без необходимости разрезать обычный корпус электроники клеевым пистолетом, клейкой лентой и обжигать пальцы при пайке! Он делает это, не заставляя вас продавать почку, чтобы заплатить за нее.

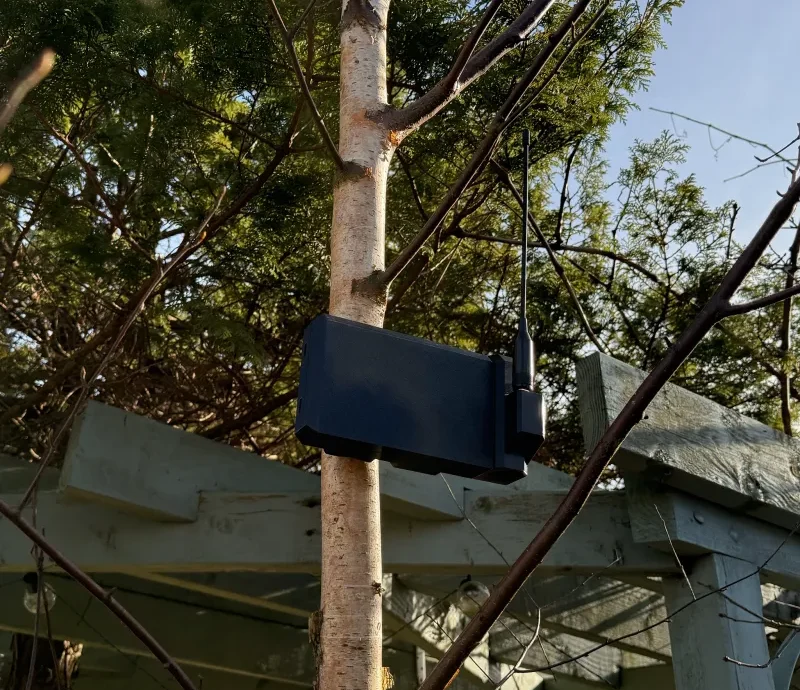

Прикрепите его к мачте/стол��у. Прикрепите его к желобу. Воткните его в дерево или куст. Поставьте его на подоконник. Гермес предназначен для проживания во многих местах.

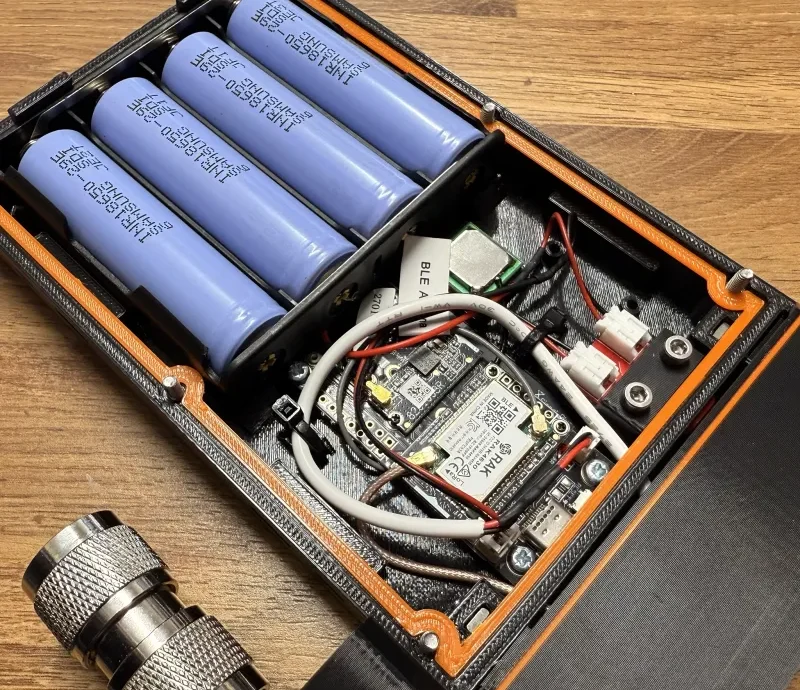

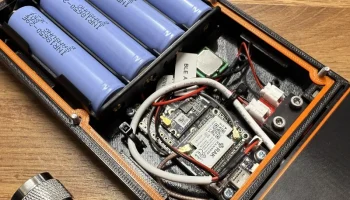

Как и все мои разработки, Hermes требует от вас лишь добавления платы, батарей и антенны. Также можно прикрепить обычную солнечную панель от камеры наблюдения или камеры дверного звонка.

Особенности Гермеса:

Поддерживает RAKWireless 19007/19003 плюс GPS-модуль RAK RAK12500 ZOE-M8Q.

Поддерживает Heltec V3 или V4 с поддержкой солнечного контроллера заряда CN3791 MPPT.

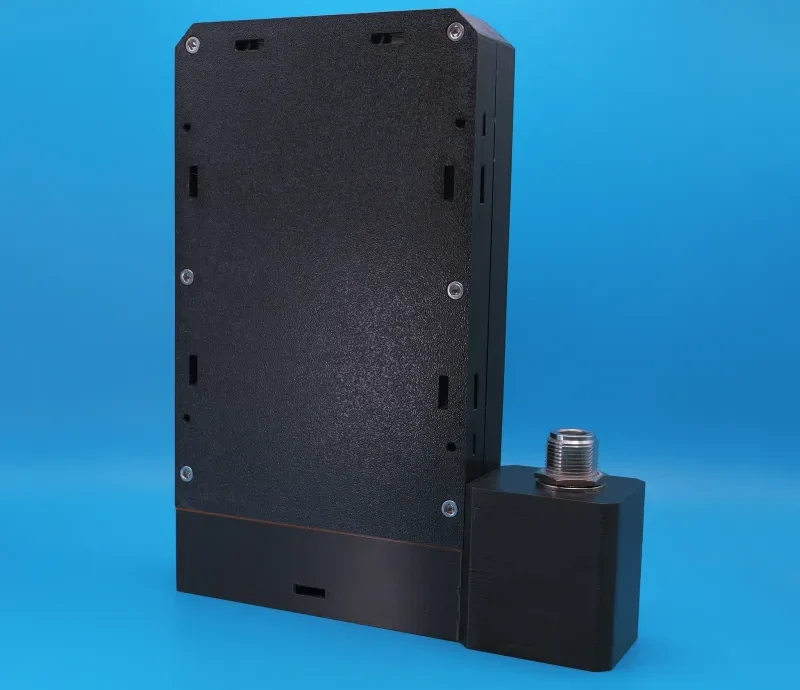

Поддержка антенн N-типа или SMA.

Устойчивый к атмосферным воздействиям дизайн, печать из PETG или ASA с индивидуальными уплотнениями из ТПУ.

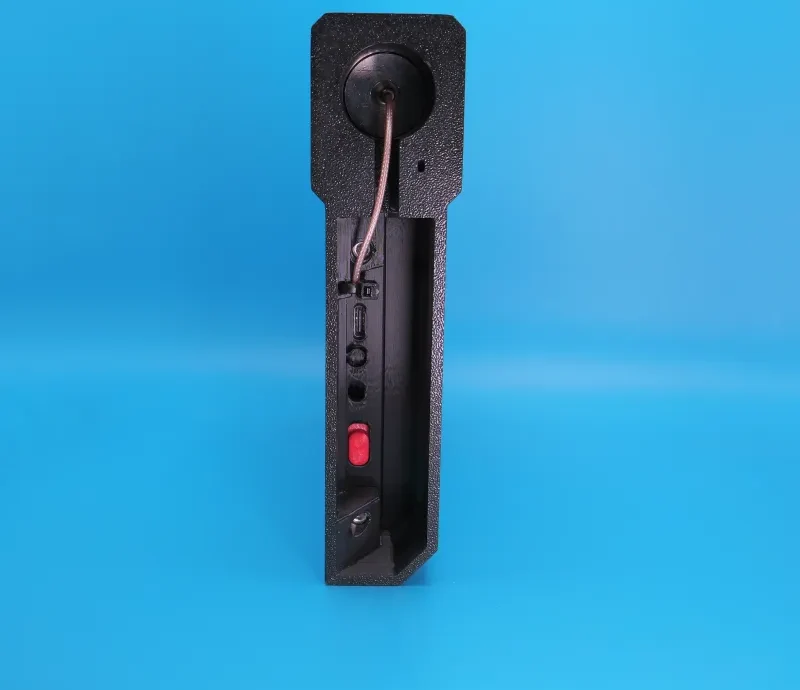

Порты, обращенные вниз, защищены от непогоды

Поддерживает 4 параллельных держателя батареи 18650.

Аппаратный выключатель питания (более простая конструкция в версии 2.0)

Входное отверстие для солнечного кабеля, позволяющее использовать внешние солнечные панели.

Доступ к USB-порту для круглосуточного питания или удлинительному кабелю для доступа к данным.

Несколько вариантов монтажа, включая крепление на опоре и 7 точек кабельной стяжки для незаметного развертывания.

Монтажное положение модуля VoltaicEnclosures PCM (обеспечивает лучшую защиту от низкого напряжения)

Аппаратный комплект для Hermes скоро будет доступен на моем сайте Zerofox3D.com и будет включать в себя:

Параллельный держатель батареи 4x 18650 с предварительно установленным переключателем/разъемом JST

Переключиться на кабель RAK JST

Гнездовой пигтейл/коаксиальный ��абель N-типа или гнездовой пигтейл/коаксиальный кабель SMA

Кабель Rak Solar с зажимами для крепления кабеля панели

4 мини-кабельных стяжки для прокладки кабелей

Вся фурнитура для сборки из нержавеющей стали формата А4.

Крепежные винты RAK/Heltec

Шестигранный ключ M2.5

Комплект оборудования не требует пайки, и я включил в него два обжима, которые позволяют прикрепить солнечный кабель к любой обычной солнечной панели с помощью всего лишь пары плоскогубцев. Просто отрежьте USB-разъем от любой обычной камеры видеонаблюдения или солнечной панели дверного звонка и обожмите кабель!

Объяснение вариантов монтажа

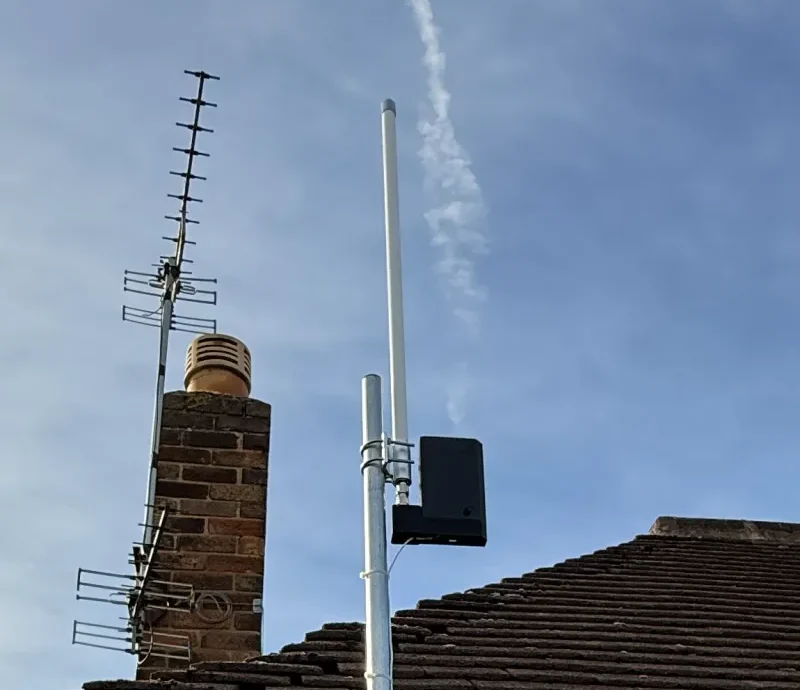

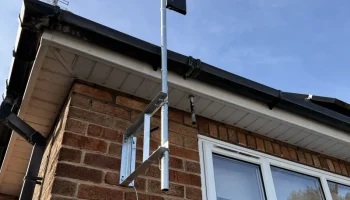

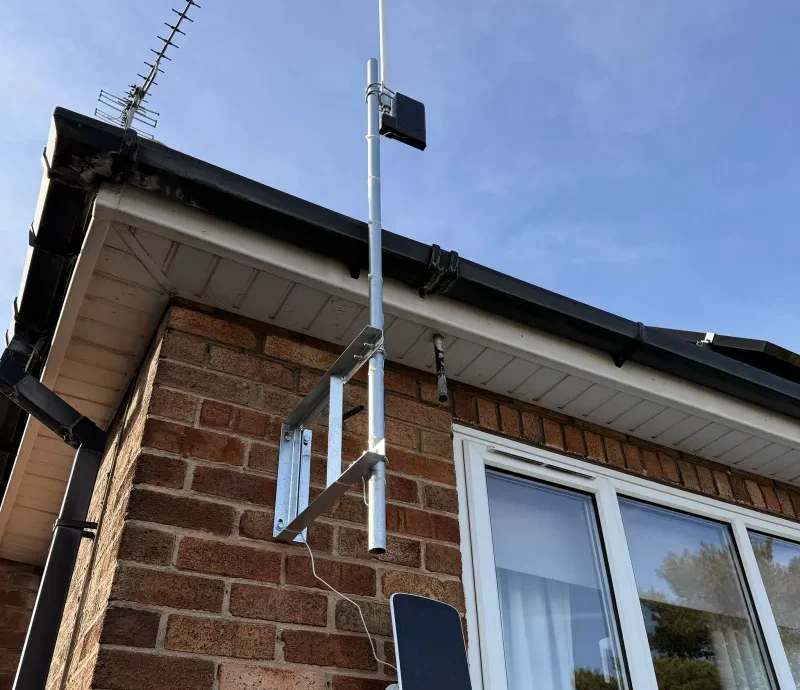

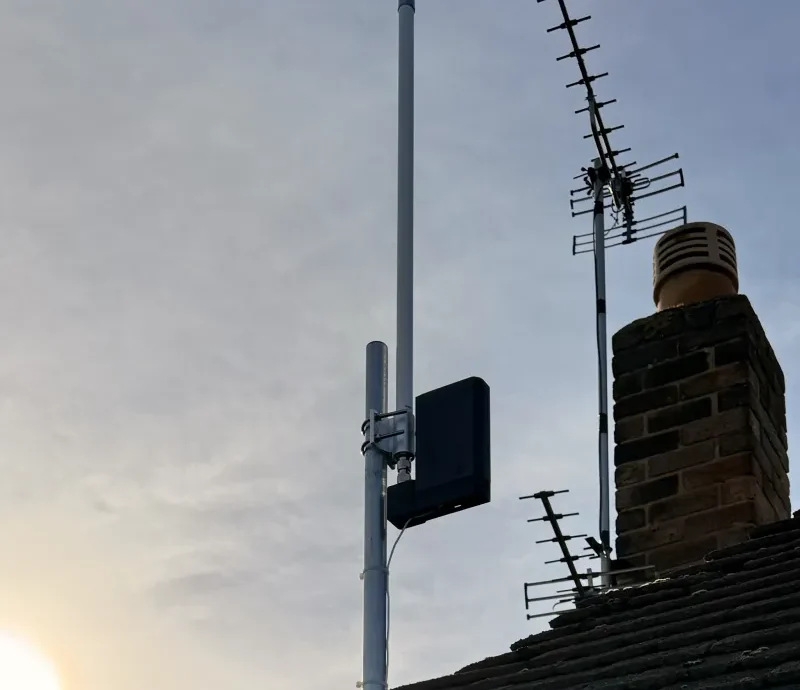

Для большой антенны с креплением на опору вариант Hermes N-типа можно прикрепить непосредственно к антенне (как показано на рисунке).

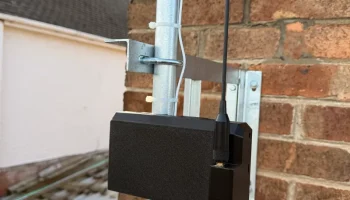

Для антенн N-т��па меньшего размера, у которых нет собственного крепления на опоре, Hermes предлагает дополнительную заднюю пластину для крепления на опоре.

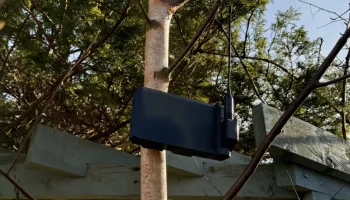

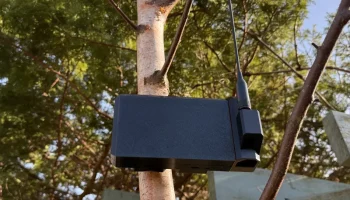

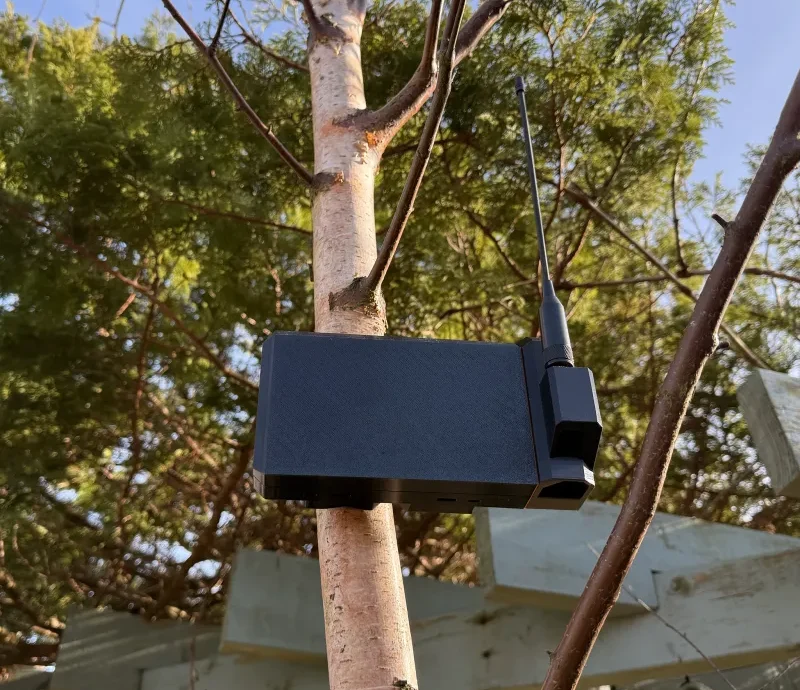

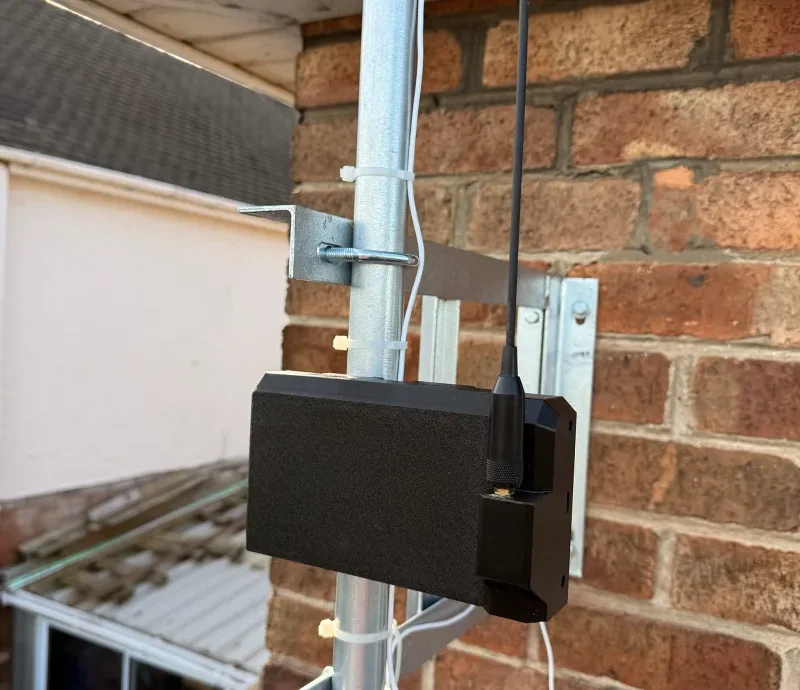

Для антенны SMA Hermes можно прикрепить ко многим вещам с помощью всего лишь 9-миллиметровых стяжек. Если вы хотите закрепить устройство на столбе, можно использовать дополнительную заднюю пластину для крепления на столбе.

Дизайнерские решения

Если вы изучите множество сборок внешних узлов, созданных талантливым сообщ��ством LoRA за последние несколько лет, вы поймете, что вам нужно учитывать множество вещей и принимать множество решений при их создании.

Если вы примете во внимание все факторы и стремитесь смягчить каждый из этих факторов… в итоге вы получите дорогую коробку! (Например, батареи LTO, специальные контроллеры заряда и гидрофобные вентиляционные отверстия). Однако вы также обнаружите, что многие люди используют гораздо более простые конструкции в течение длительного времени без каких-л��бо проблем.

Hermes создан по образцу последнего, потому что для меня LoRA — это хобби с соответствующим бюджетом, поэтому мои кейсы ориентированы на любителей.

Он не стремится смягчить все действующие факторы, поскольку пытается быть максимально доступным. Поэтому важно учитывать его ограничения и то, насколько они важны для вас. Они заключаются в следующем:

Он не полностью герметичен, но устойчив к дождю. Благодаря компактной конструкции образование конденсата и росы должно быть минимальным.

В нем используются элементы 18650, которые теоретически не будут хорошо работать при экстремальных температурах.

Вариант Rak использует встроенный солнечный контроллер RAK, который не так эффективен, как автономные контроллеры MPPT. Версия Heltec использует конт��оллер MPPT CN3791, который стоит 3 доллара.

Смягчение этих факторов привело бы к увеличению стоимости Гермеса в 3-4 раза, это не продукт
