Компактный чехол для узла Heltec v4 GPS Meshtastic........

Описание

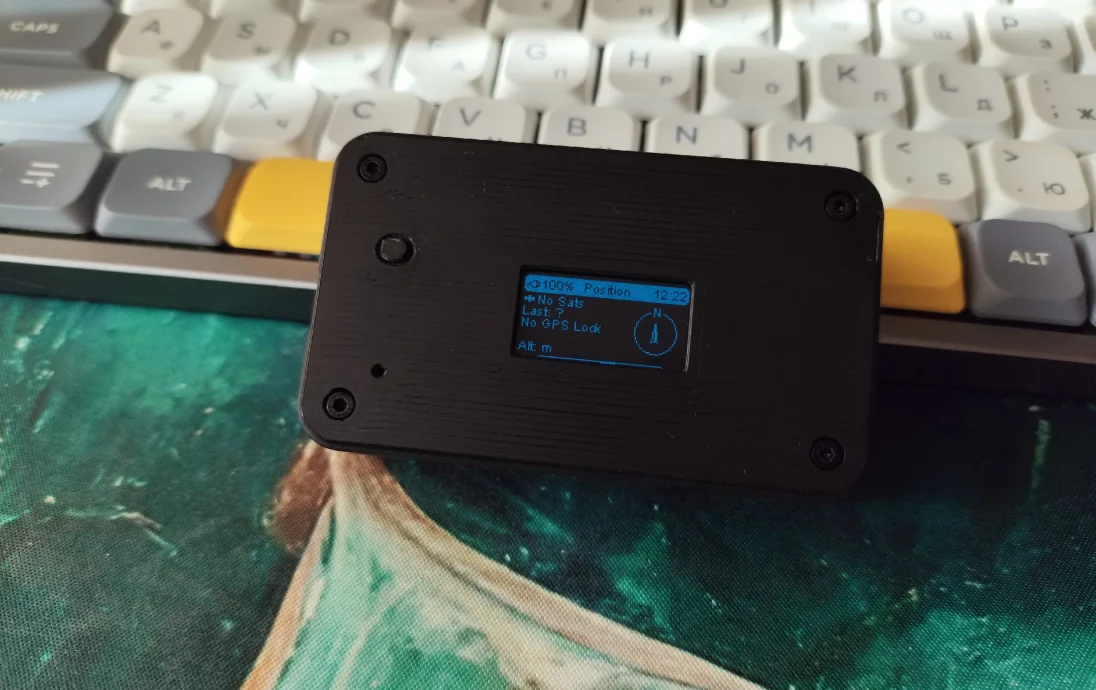

Компактный печатный кейс для клиента Heltec V4 Meshtastic с GPS.
Внешние размеры 74х44х21,7мм.

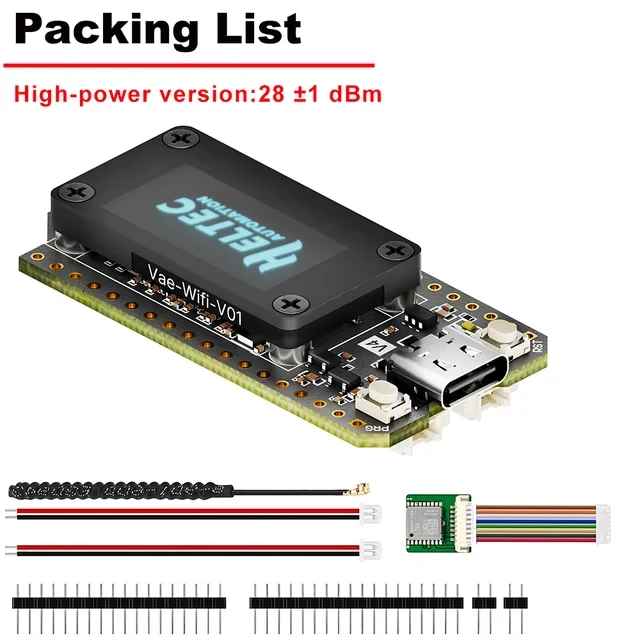

Этот чехол предназначен для использования с GPS-приемником Heltec V4 по умолчанию:

Требуемая спецификация
803048 Li-Po аккумулятор (рассмотрите вариант покупки с предустановленным разъемом JST-SH-1,25);
4x вставки с подогревом M2;
4 винта M2x16 с шестигранной головкой;
Тонкий двусторонний скотч;
Каптоновая лента, если вы используете аккумулятор без предустановленного разъема.
Печать

Этот корпус можно напечатать из нескольких материалов, учитывая низкие ожидаемые механические нагрузки.

Я использовал базовый PLA с довольно грубыми параметрами для черновиков — слой 0,24 мм, 2 периметра, 10% заполнение, и обнаружил, что для функциональной детали этого вполне достаточно.
Но в эстетических целях можно использовать что-то вроде слоя 0,16 мм, 3-4 периметра, заполнение 30%, платочный шов.

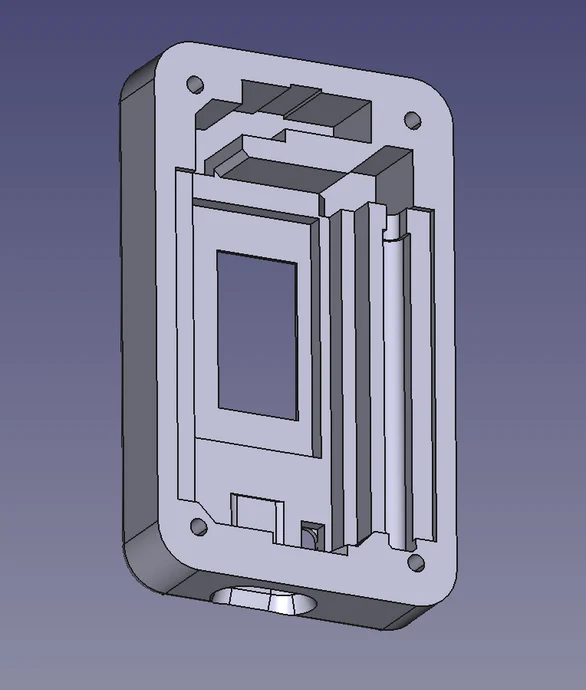

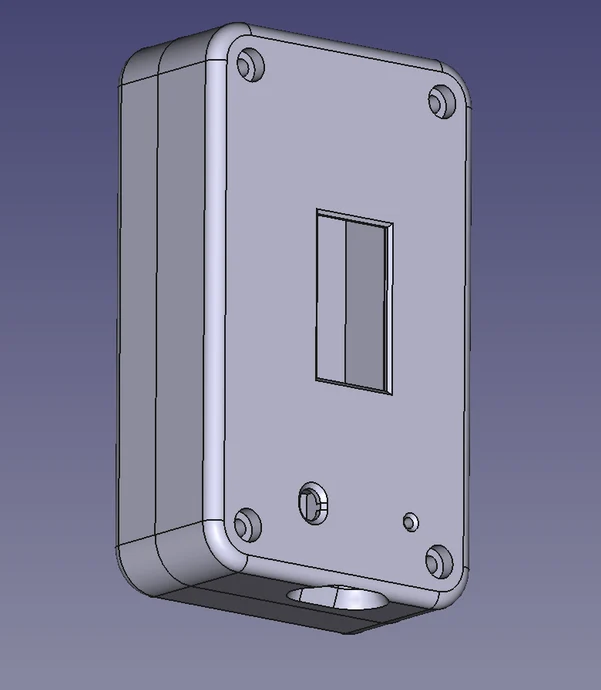

Модели должны быть ориентированы, как показано на следующем изображении:

Подумайте о том, чтобы разместить кнопку внизу, если у вас сплющенный передний слой, но качество поверхности будет лучше, если вы будете печатать на верхней поверхности. Вам также может потребоваться немного отрегулировать масштаб кнопок в плоскости XY в зависимости от допусков вашего принтера.

Сборка
Подготовка аккумулятора

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Этот шаг опасен. Подумайте о покупке аккумулятора с предустановленным разъемом, чтобы вообще избежать его.
Если вы не умеете паять мелкие детали и работать с LiPo-батареями, вы буквально подожжете свое рабочее место, которое невозможно будет легко потушить обычными способами.
Имейте в виду, что вы действуете на свой страх и риск.

Подготовьте соответствующий контейнер, чтобы он не выдержал сгорания LiPo-батареи, если вы ее испортите. Подготовьте огнетушитель или другие средства для тушения огня от других предметов, которые могут загореться от батареи.
Никогда не закорачивайте провода аккумулятора, не зажимайте, не протыкайте и не роняйте аккумулятор. Не используйте токопроводящие пинцеты или другие инструменты, которые могут привести к короткому замыканию аккумулятора.

Снимите с аккумулятора заводскую каптоновую изоляцию и выпрямите выводы аккумулятора с помощью печатной платы BMS. Осторожно отпаяйте оригинальные провода от печатной платы по одному, не замыкая провода.
В итоге у вас должна получиться вот такая батарея:

Отрежьте один из предоставленных Heltec проводов JST-SH-1,25 до необходимой длины. Вам понадобится около 95 мм для положительного провода и 100 мм для отрицательного провода:

Припаиваем провода к выходам BMC (может пригодится перепроверить полярность):

Пропустите провода под печатной платой. Согните провода в сторону положительной клеммы. Изолируйте их от свинца небольшой оберткой каптоновой ленты:

Изолируйте печатную плату и выводы широкой каптоновой полоской от одной стороны корпуса батареи до другой:

Согните выводы аккумулятора вместе с платой в исходное положение:

Укрепите изоляцию тонким рулоном каптона поперек предыдущего каптонового слоя, а затем по краям батареи:

На этом этапе аккумуляторная часть готова.

Сборка корпуса
Установите 4 вставки с подогревом M2 в нижнюю часть корпуса;
Поместите UsrButton в соответствующий слот CaseTop. Кнопка должна двигаться свободно, в противном случае попробуйте настроить допуски или подрезать некоторые дефекты поверхности;
Соберите все компоненты и батарею Heltec, как показано на следующем рисунке:

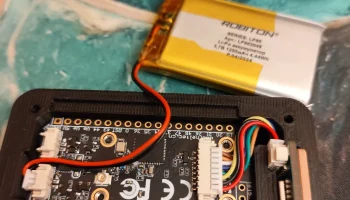

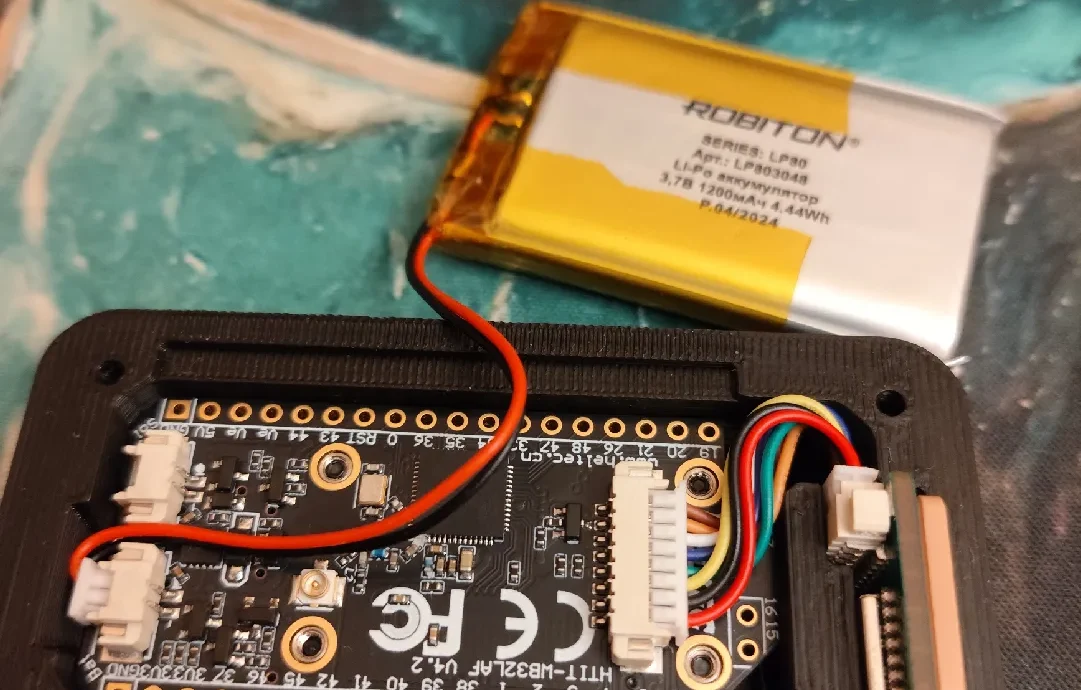

Поместите провод по пути, показанному на следующем изображении:

Это необходимо для установки части BatteryPlate;
Поместите деталь BatteryPlate в соответствующую выемку, она не должна защемлять провод батареи:

Наклейте на батарею кусочек тонкого двустороннего скотча:

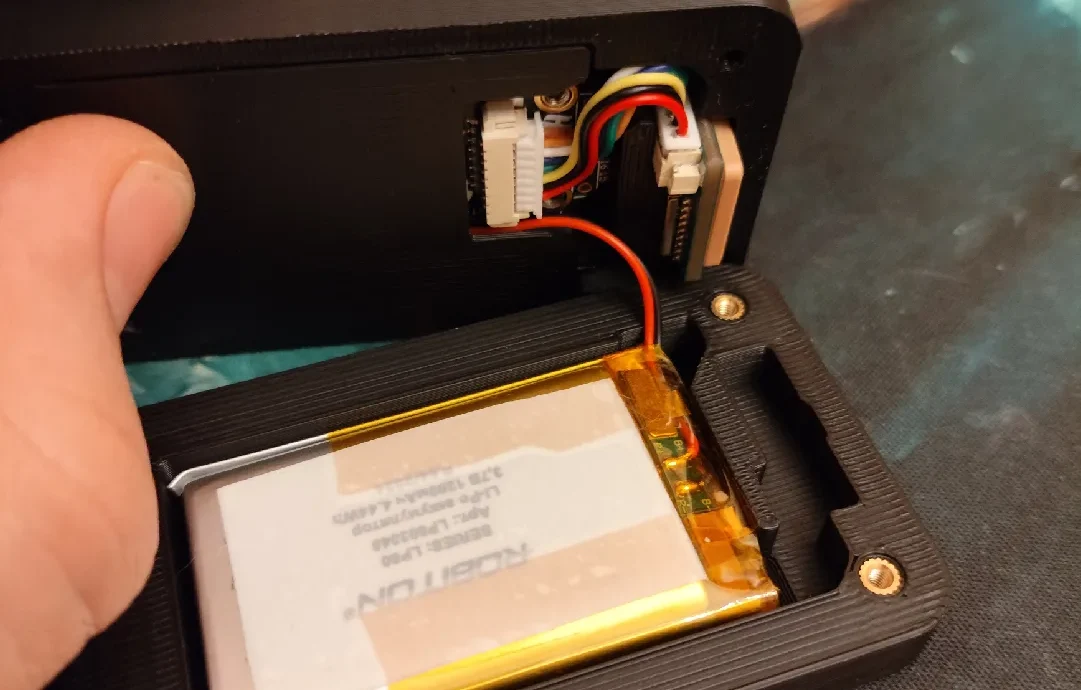

Поместите батарею клейкой стороной вверх в аккумуляторный отсек нижней части корпуса, затем снимите защитный слой с двусторонней ленты:

Удерживайте BatteryPlate каким-нибудь тонким предметом (например, тонкой линейкой, керамическим пинцетом), поместите CaseTop с BatteryPlate над CaseBottom, затем вставьте модуль GPS в соответствующий карман в CaseBottom, чтобы использовать модуль GPS в качестве ориентира. Поместите CaseTop и CaseBottom как можно ближе и отпустите BatteryPlate. Вручную соедините CaseTop и CaseBottom друг с другом:

Снова откройте детали и убедитесь, что положение аккумулятора позволяет легко собрать его. Если все в порядке, слегка надавите на батарею и BatteryPlate, чтобы они полностью приклеились, в противном случае — снимите BatteryPlate с батареи и повторите предыдущий шаг:

Соберите CaseTop с помощью BatteryPlat
