Задняя панель узла Meshtastic uConsole

Обновление от 20.04.25:
Добавлен новый вариант со съемной пластиной батарейного отсека. Используйте две термонасадки M3 и два винта M3 с плоской головкой диаметром 6 мм.

Обновление от 16 июня:
Добавлено в список деталей проекта в описании ниже. Загружен бета-версия аккумуляторного блока версии 2.0. Считайте это ранним доступом к незавершенной работе, размещение выводов аккумуляторной батареи все еще твердо находится на территории «может сжечь ваш дом».

Версия 1.1 теперь совместима с RAK19007 с USB C.

Версия v1.0 совместима со старым RAK5005 с микро-USB: https://store.rokland.com/collections/other-lora-products/products/rak-wireless-rak5005-o-wisblock-base-board

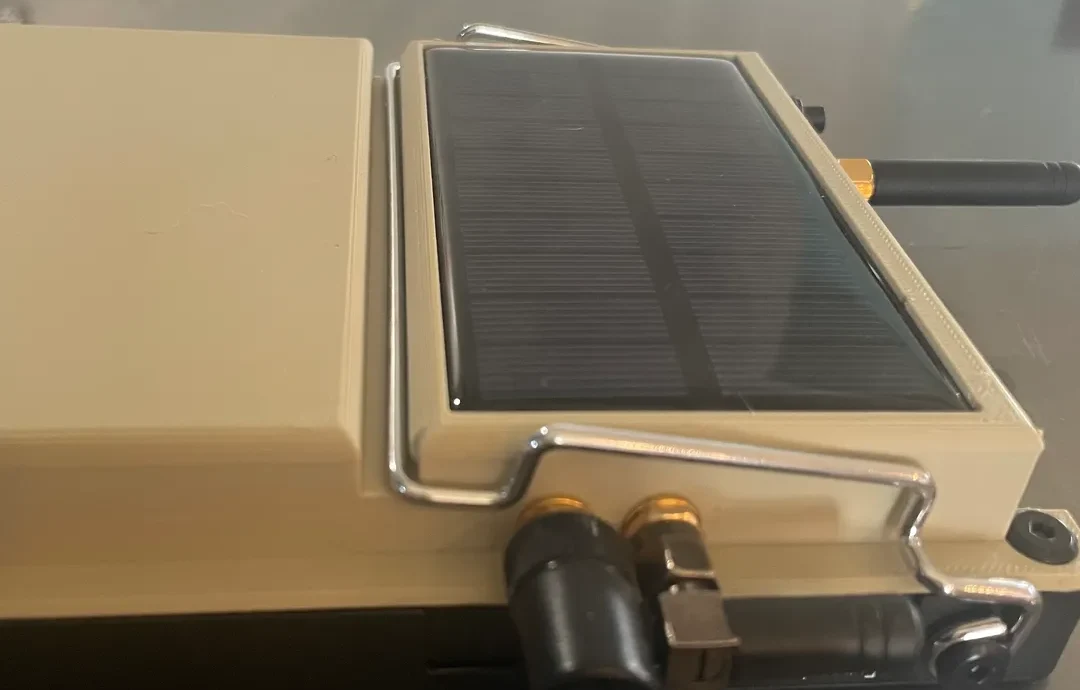

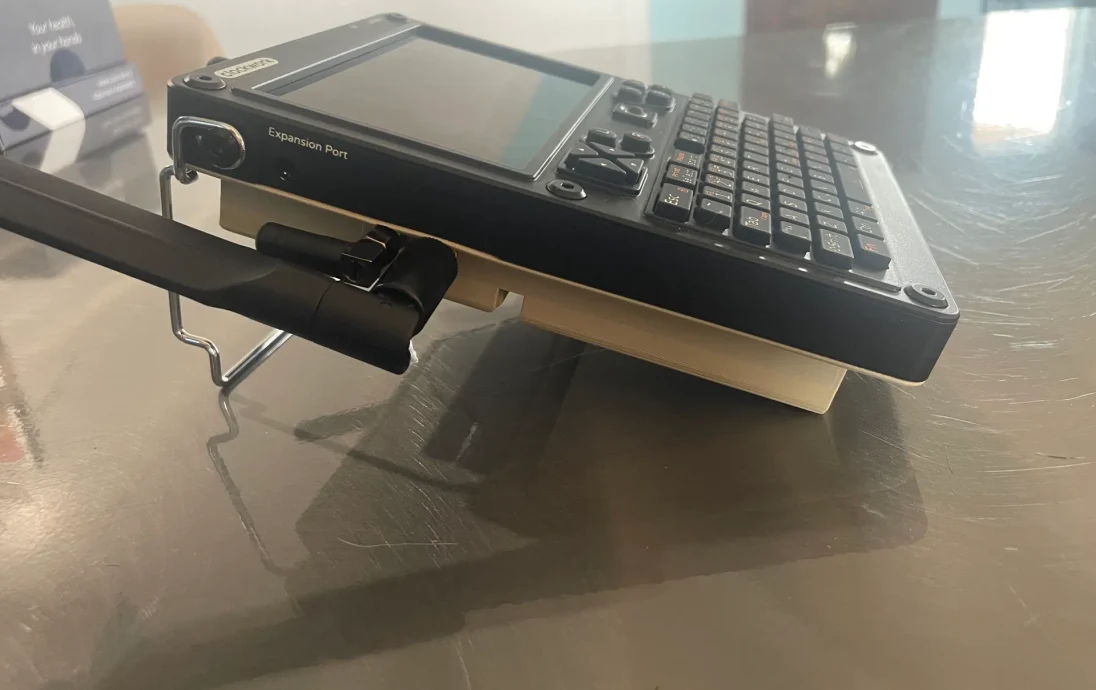

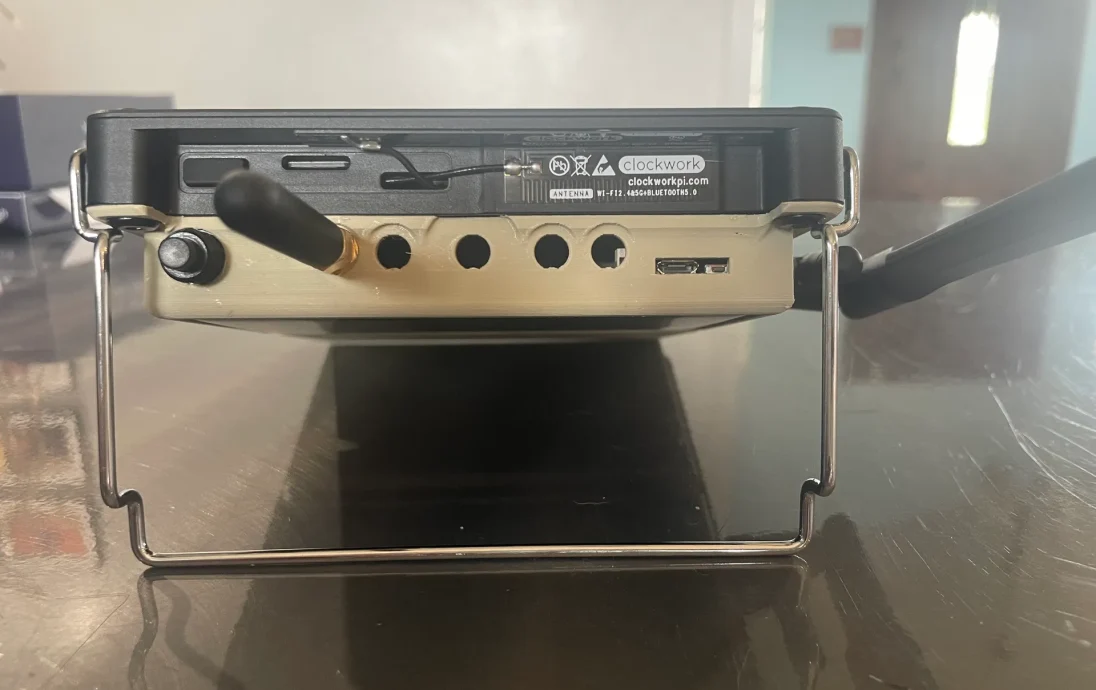

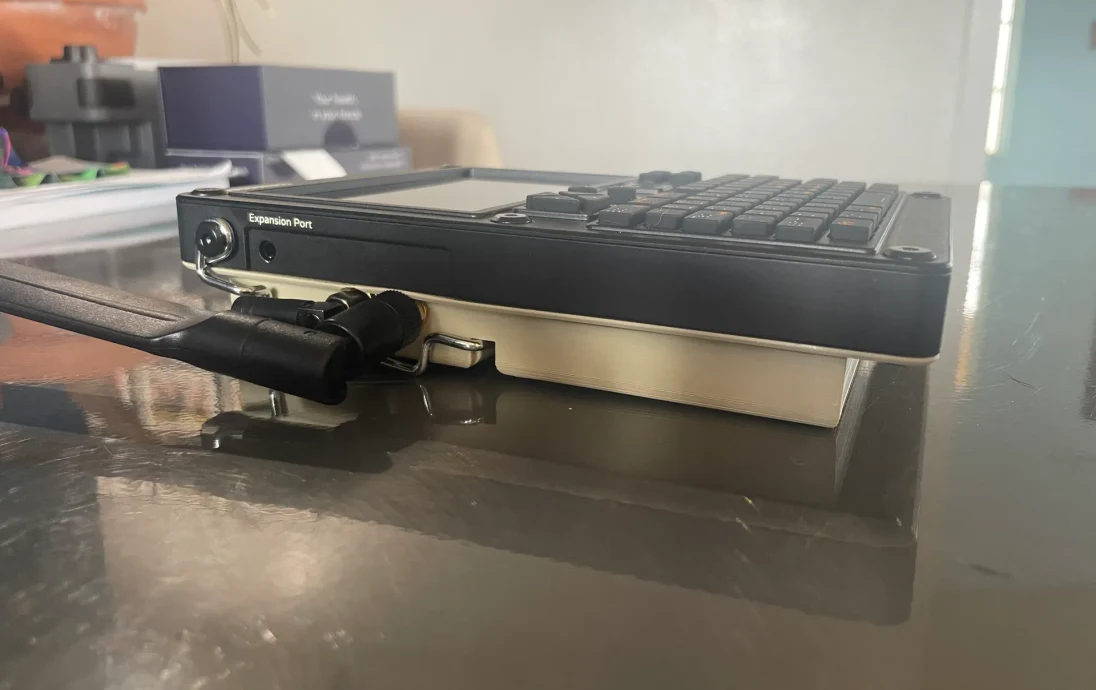

Это модифицированная задняя панель для ClockworkPi uConsole, предназначенная для размещения радиомодуля Rokland Wisblock LoRa и его вспомогательных компонентов. Ниже приведен список предметов, которые я использовал в своей текущей сборке, а также некоторые предметы, которые я планирую включить в будущее. Это развивающийся проект, и в будущем я планирую добавить больше функций, в том числе более крупный модуль аккумуляторной батареи и съемную панель для замены батарей, не снимая всю заднюю панель.

RAK19007: https://store.rokland.com/products/rak-wireless-wisblock-meshtastic-starter-kit
Солнечная панель: https://www.amazon.com/dp/B0BML3PR4Z
Разъем солнечной панели: https://www.amazon.com/dp/B0B58M7D49
Кнопка питания: https://www.amazon.com/dp/B07Z62J428
Защитная пленка для экрана: https://www.aliexpress.us/item/3256803572322905.html
От прямого гнезда SMA до гнезда IPEX4: https://www.amazon.com/dp/B074RJ5LM7
Прямоугольная розетка SMA с розеткой IPEX4 (не проверена): https://www.aliexpress.us/item/3256802617275459.html
Разные короткие антенны (непроверенные, возможно, мусор): https://www.aliexpress.us/item/3256804889256089.html
NanoVNA (если вы хотите доказать, что ваши антенны не мусор): https://www.amazon.com/AURSINC-NanoVNA-H-Vector-Network-Analyzer/dp/B07Z5VY7B6
Радиатор CM4: https://www.amazon.com/Dedicated-Aluminum-Heatsink-Raspberry-Compute/dp/B093FSS6XX
Положительная клемма аккумулятора 18650: https://www.aliexpress.us/item/3256805822112682.html
Отрицательная клемма аккумулятора 18650: https://www.aliexpress.us/item/3256805821282200.html
