RAK19003 Meshtastic всепогодный чехол

Это защищенный от атмосферных воздействий (или водонепроницаемый, в зависимости от версии) чехол для узла Meshtatic на базе RAK19003. Поскольку RAK19003 включает в себя литий-ионную схему зарядки и входной порт для солнечной панели, в корпусе есть место для литий-ионной батареи емкостью 2000 мАч, а в некоторых моделях есть отверстие для прокладки проводов от солнечной панели.

# Особенности
Различные версии имеют разные комбинации этих функций, обозначенные именем .stl:
## Дело
USB — имеет слот для доступа к порту USB-C на плате (это порт питания+данных)
Солнечная батарея — имеет резьбовое отверстие для кабельного ввода M8 для прокладки проводов от солнечной панели.

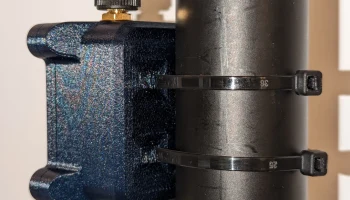

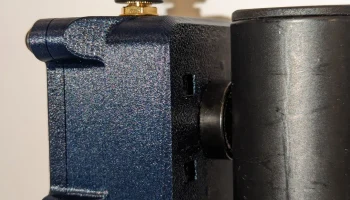

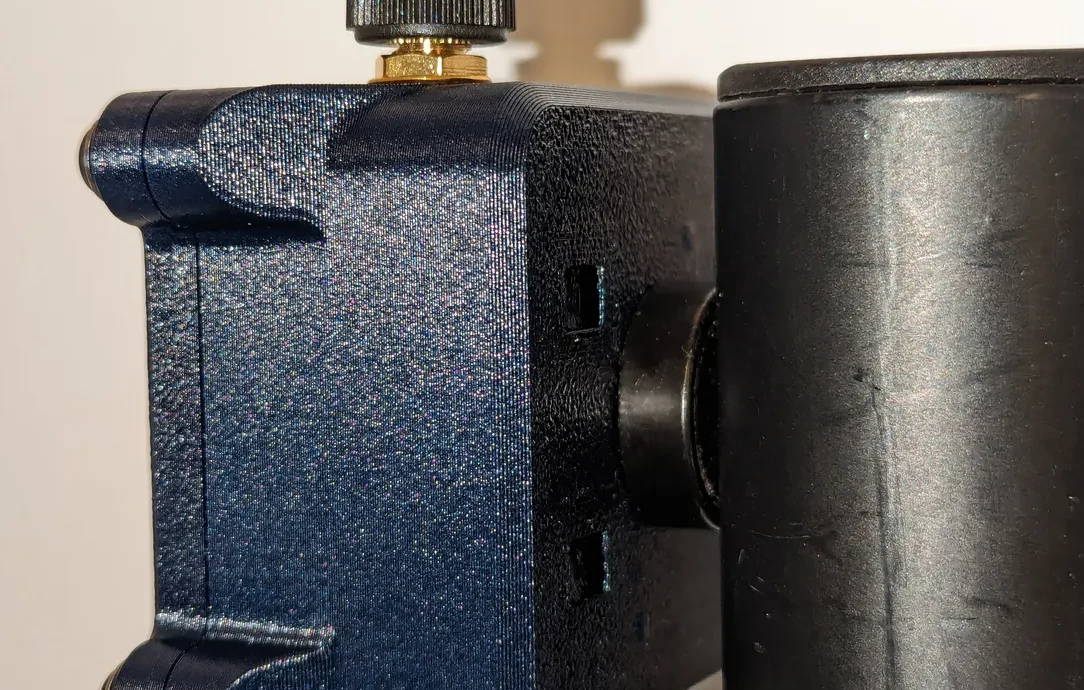

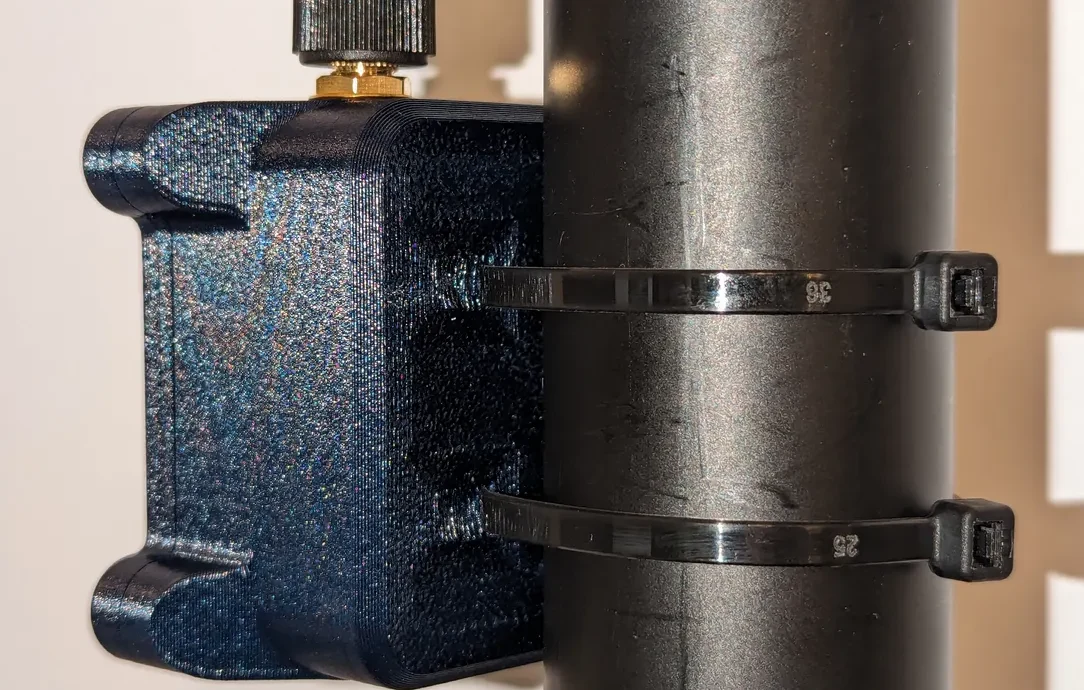

Mag — имеет отверстие в задней части корпуса для установки термофиксируемой вставки M3 для крепления потайного магнита к корпусу.

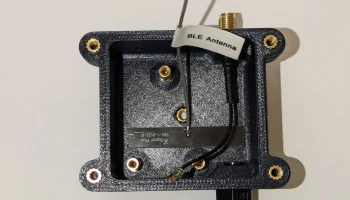

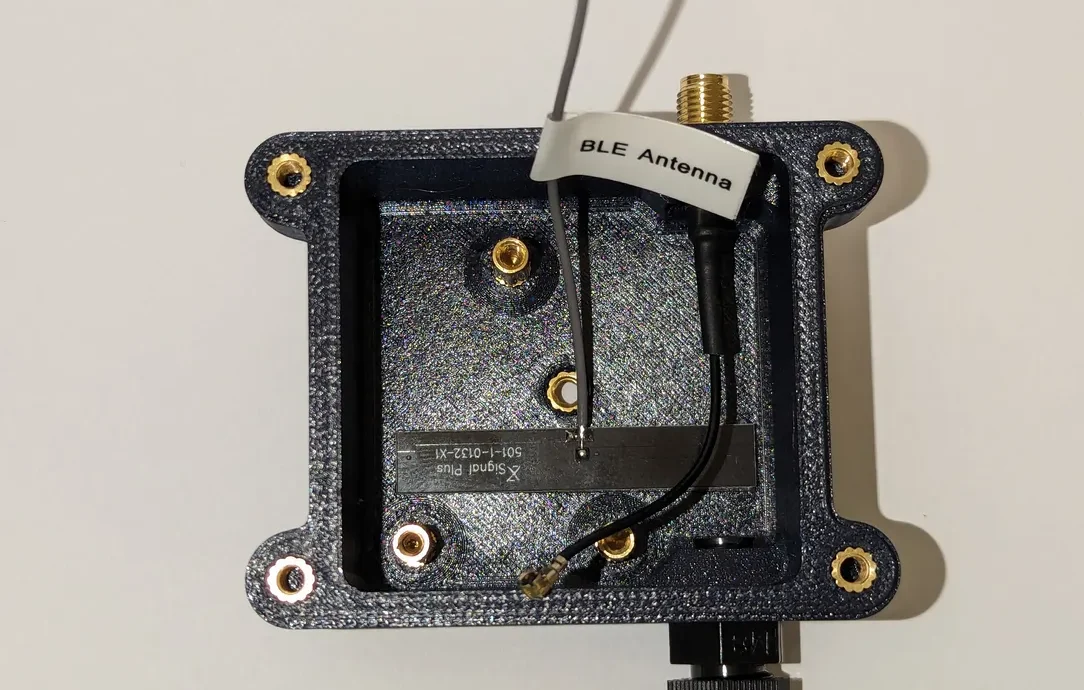

NoAntenna — отверстие для антенны опущено на случай, если вы захотите использовать небольшую встроенную антенну на печатной плате.
## Крышка
Отверстия — имеются отверстия для болтов М3 для крепления кронштейна солнечной панели.

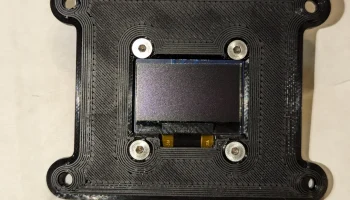

Oled — имеет вырез для 0,96-дюймового OLED-дисплея (эта версия определенно не защищена от атмосферных воздействий)

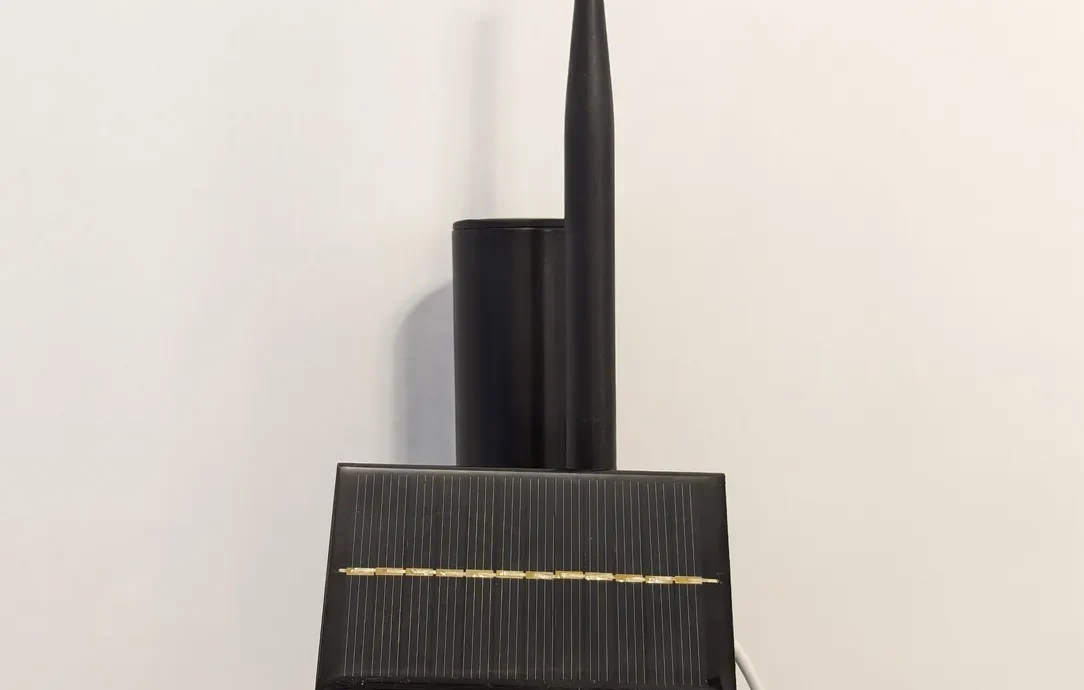

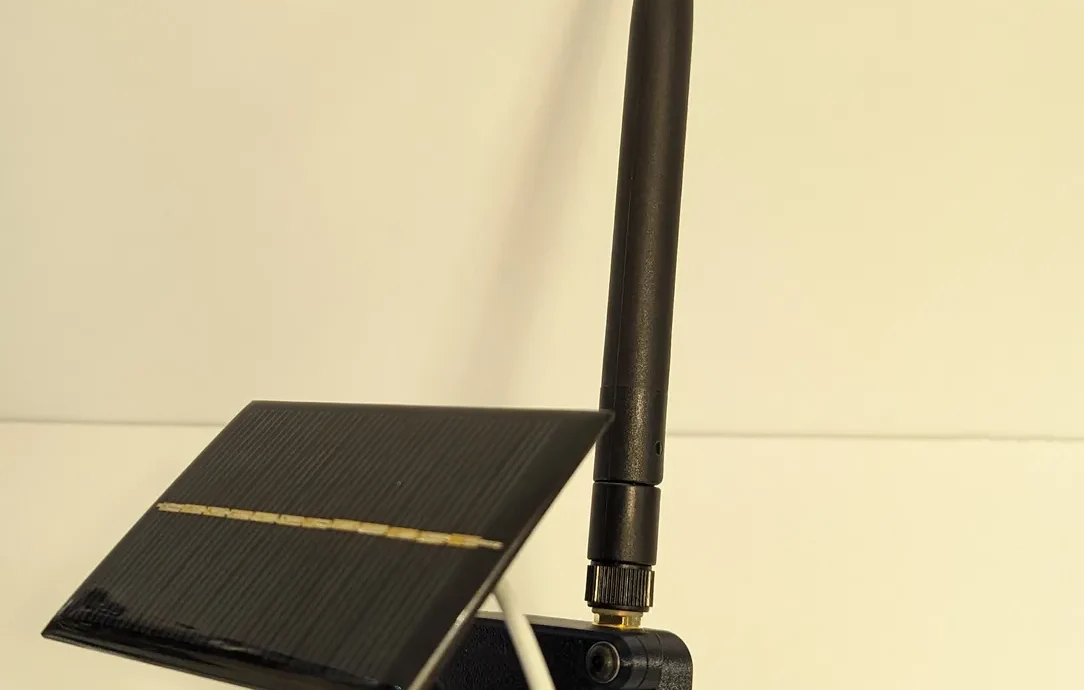

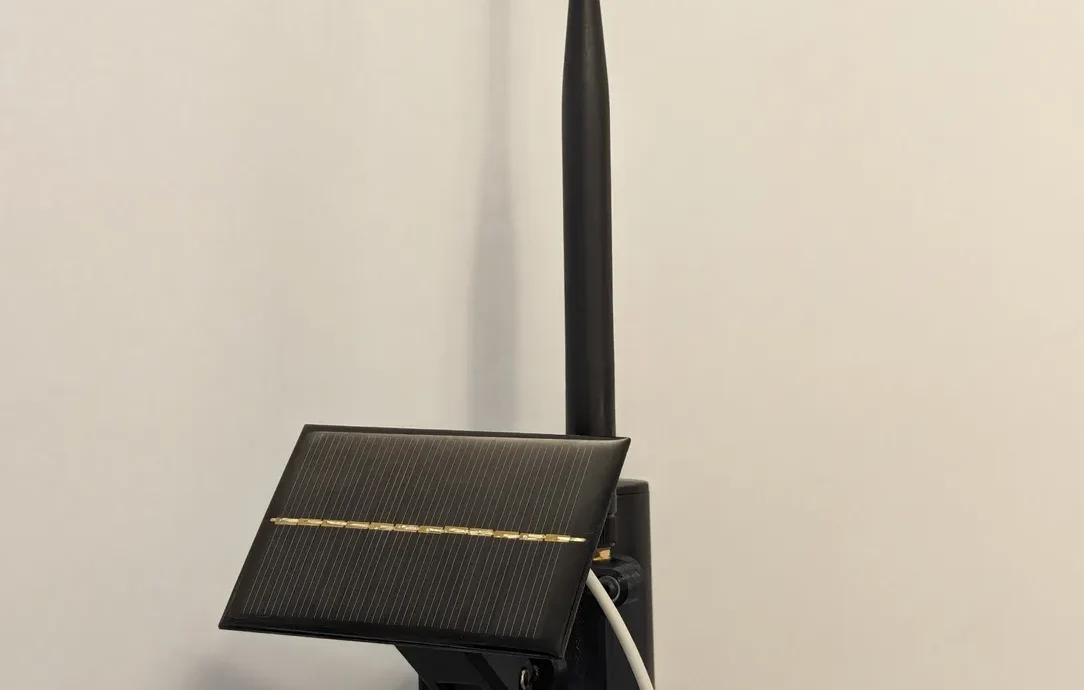

Модели Solar-Arm и Arm-Mount предназначены для крепления поворотной солнечной панели непосредственно к крышке корпуса (просто с помощью 20-миллиметровой ленты VHB), образуя универсальный метастатическ��й узел на солнечной энергии.

# Гидроизоляция
— Функция USB, очевидно, не может быть использована, поскольку это просто открытое отверстие в корпусе. Для обеспечения общей устойчивости к атмосферным воздействиям отверстие должно подойти, поскольку оно находится в нижней части корпуса.
— Модель TPU-Seal следует либо распечатать из ТПУ (или другого гибкого материала), либо вырезать из гибкого прокладочного материала. Это обеспечивает герметичность между корпусом и крышкой.
— Отверстие для антенны SMA имеет зенковку на внутренней стороне корпуса для установки уплотнительного кольца между задним шестигранником разъема SMA и корпусом.
— Отверстие с резьбой M8 имеет зенковку для установки уплотнительного кольца на кабельном вводе, которое в сочетании с круглым проводом (в отличие от нескольких проводов) должно создавать водонепроницаемое уплотнение для входа солнечной энергии.
— Модель TPU-Mag-Seal следует либо распечатать из ТПУ (или другого гибкого материала), либо вырезать из гибкого прокладочного материала. Это обеспечивает уплотнение вокруг отверстия, используемого для крепления магнита. Альтернативно, уплотнительное кольцо диаметром 16 мм и толщиной 1,5 мм можно вставить в канавку между магнитом и корпусом.
— Модель с отверстиями в крышке имеет выемки для установки уплотнительных колец вокруг винтов, обеспечивая водонепроницаемое уплотнение для крепления на руке.
— Наконец, сами 3D-отпечатки должны быть водонепроницаемыми, поэтому рекомендуется использовать PETG, печатать медленнее, с большей температурой и с меньшим охлаждением, а также использовать как минимум 3-4 периметра.

# Материалы
Примечание. Ссылки представляют собой лишь примеры деталей, которые обязательно подойдут. Вероятно, это не самый дешевый способ по��учить детали. Кроме того, ссылки могут исчезнуть в будущем, если списки будут удалены, и в этом случае вы сами сможете найти детали (хотя это должно быть довольно легко).
## Базовый случай
— 4 вставки для термофиксации M3x6 мм [Amazon] (https://www.amazon.com/gp/product/B087NBYF65)
— 4 винта M3x8 мм [Amazon] (https://www.amazon.com/dp/B09TKSWCZR?th=1)
— 4 шайбы M3 [Amazon](https://www.amazon.com/dp/B0B5GXMVRG?th=1)

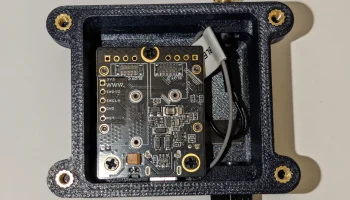

— 3 термофиксационные вставки M2,5x4,5 мм [Amazon] (https://www.amazon.com/dp/B07HKT5W7S?th=1)
— 3 стойки M2,5x8 мм [Amazon](https://www.amazon.com/dp/B08F1YJX2Z?th=1)
— 3 винта M2,5x3 мм (я использовал те, которые идут в комплекте с RAK19003, но подойдут любые длиной от 3 до 8 мм)
— 1 кабель SMA — U.FL длиной 5 см [Amazon](https://www.amazon.com/dp/B01AJQ33Y4) (можно использовать длиннее, но из-за дополнительного кабеля в футляре будет путаница)
— 1 уплотнительное кольцо диаметром 5 мм [Amazon] (https://www.amazon.com/dp/B01N75JL0F) (я использовал уплотнительные кольца, которые люди покупают для модификации клавиатуры, потому что они очень мягкие и очень дешевые)
— 1 антенна SMA LoRa [Amazon] (https://www.amazon.com/dp/B095JTW6XM) (ссылка — 915 МГц для использования в Северной Америке)

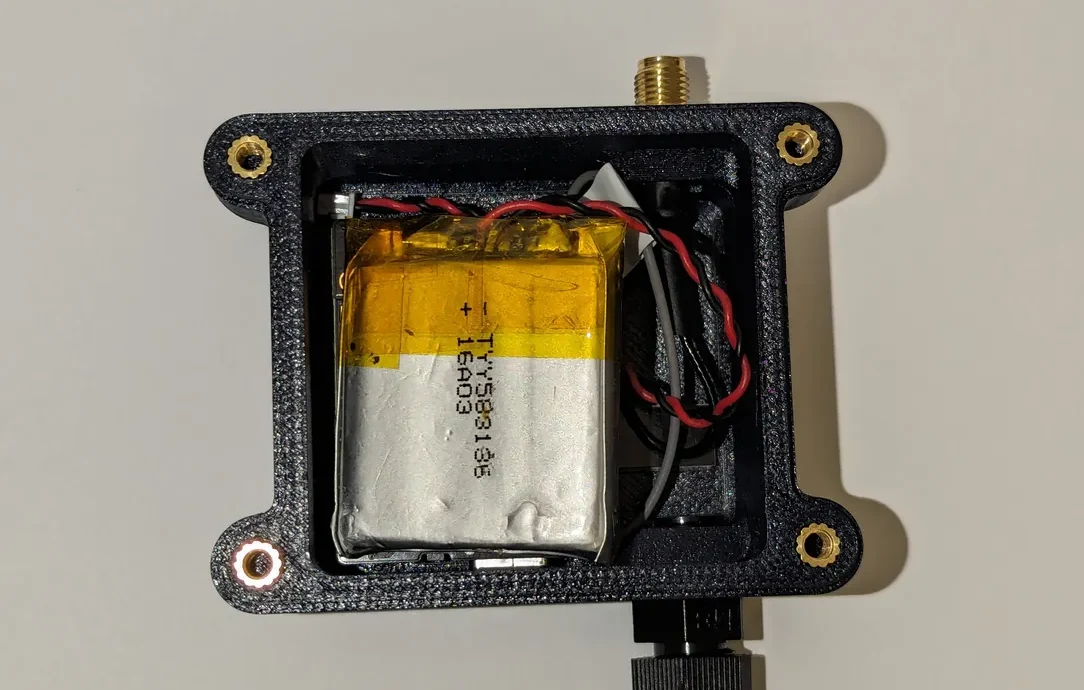

— 1 литий-ионный аккумулятор емкостью 2000 мАч [Amazon](https://www.amazon.com/gp/product/B07TVDQ251) (подойдет любой аккумулятор, размер которого меньше или равен 46x44x9 мм)

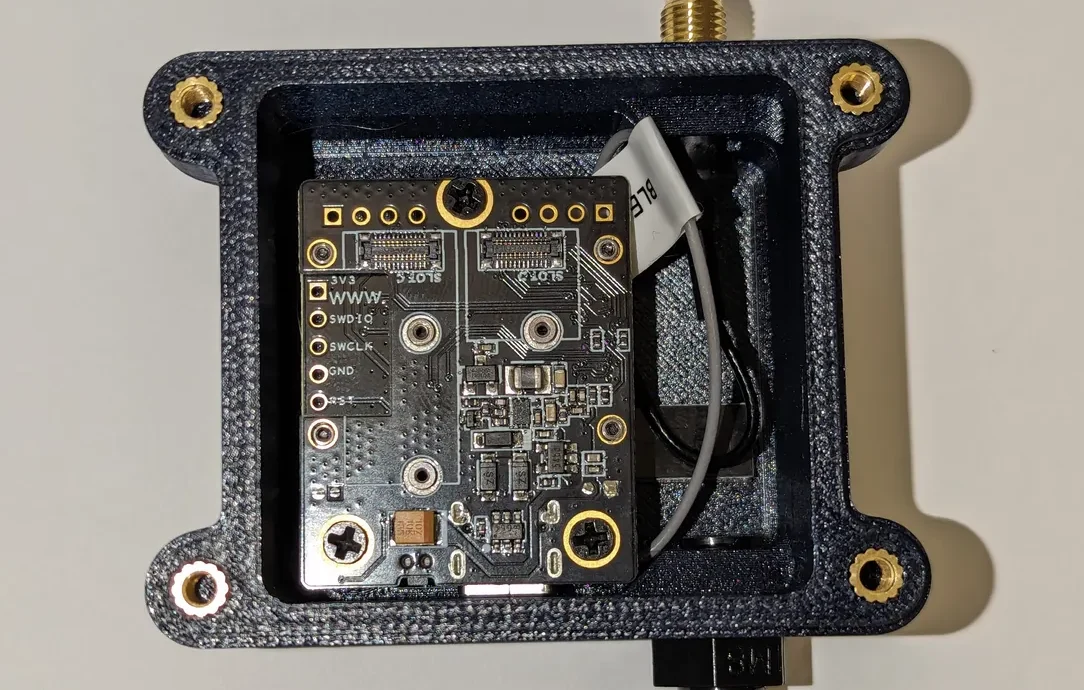

— 1 базовая мини-плата RAK19003 [rakwireless] (https://store.rakwireless.com/products/wisblock-base-board-rak
