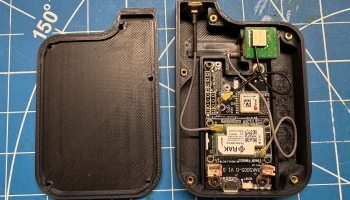

Магнитный сейф Meshtastic RAK Board

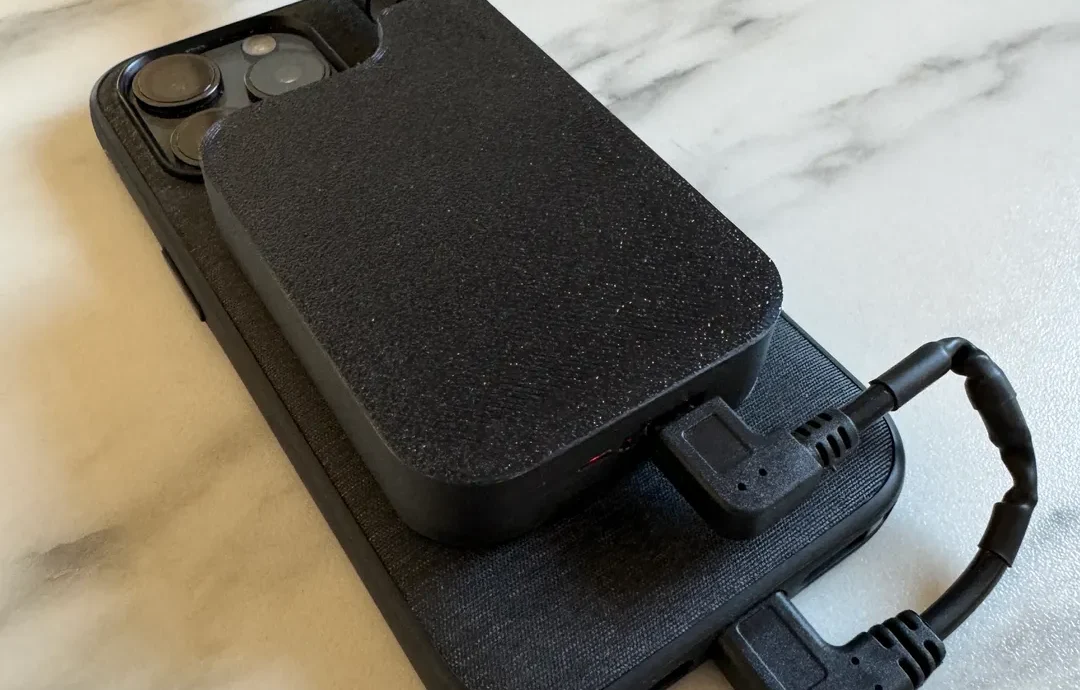

Это корпус RAK Wizblock, предназначенный для использования в качестве адаптера MagSafe для iPhone, который питается от кабеля USB-C iPhone (эта функция доступна только в iPhone 15 и новее). Эта модель разработана специально для USB Micro на плате RAK, но я увеличил отверстие, чтобы вместить и модель USB-C.
(Пожалуйста, прокомментируйте, если у вас есть какие-либо проблемы с этим, и я могу отредактировать файл)

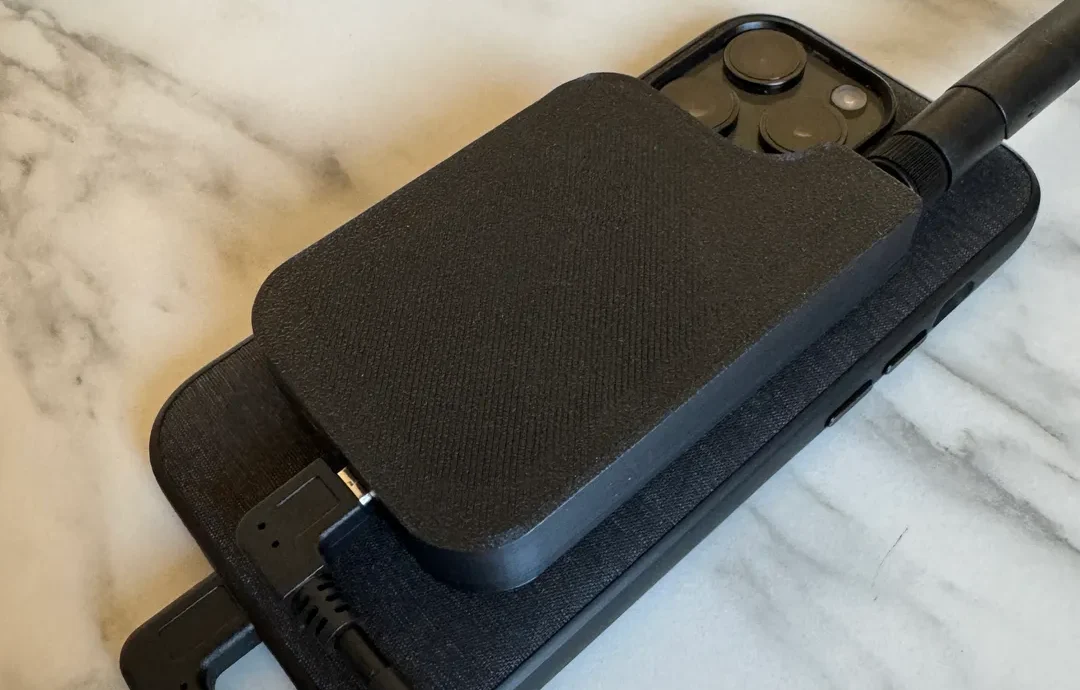

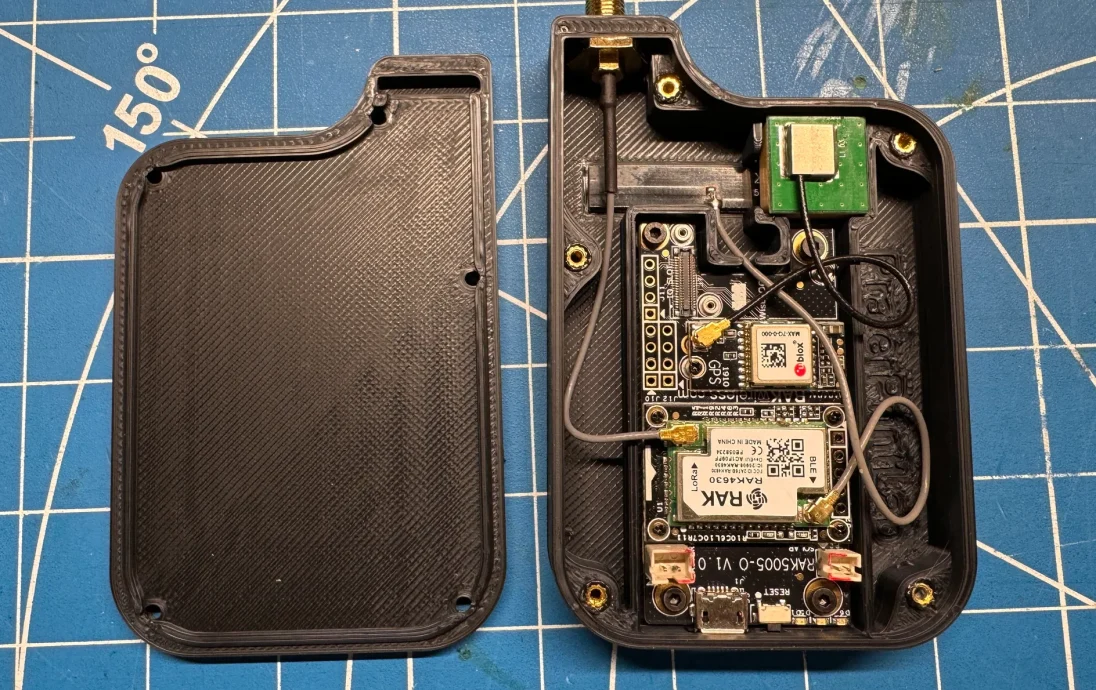

Это позволит разместить как штатную антенну Bluetooth, так и а��тенну GPS.

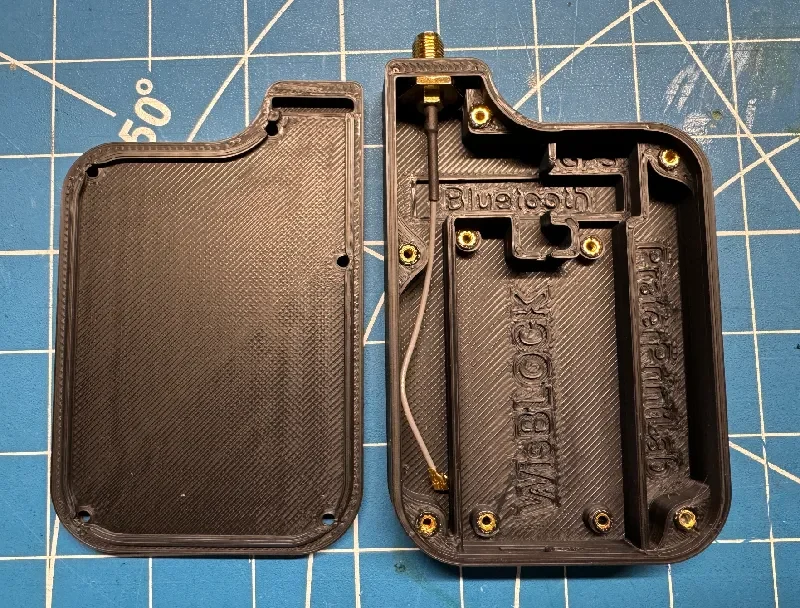

Для вставок с резьбой я использовал M2 x 4 мм по краям и M2 x 2 мм по углам доски.

Я использовал винты M2 x 8 мм по краям корпуса и M2 x 4 для крепления платы. Вы также можете использовать несколько крошечных саморезов для замены любых винтов, предназначенных для резьбовых вставок, но размер зависит от вас. Все отверстия диаметром 2,8 мм.

Вставки с резьбой М2, которые я использовал, были из этого набора; https://a.co/d/evHGmv7

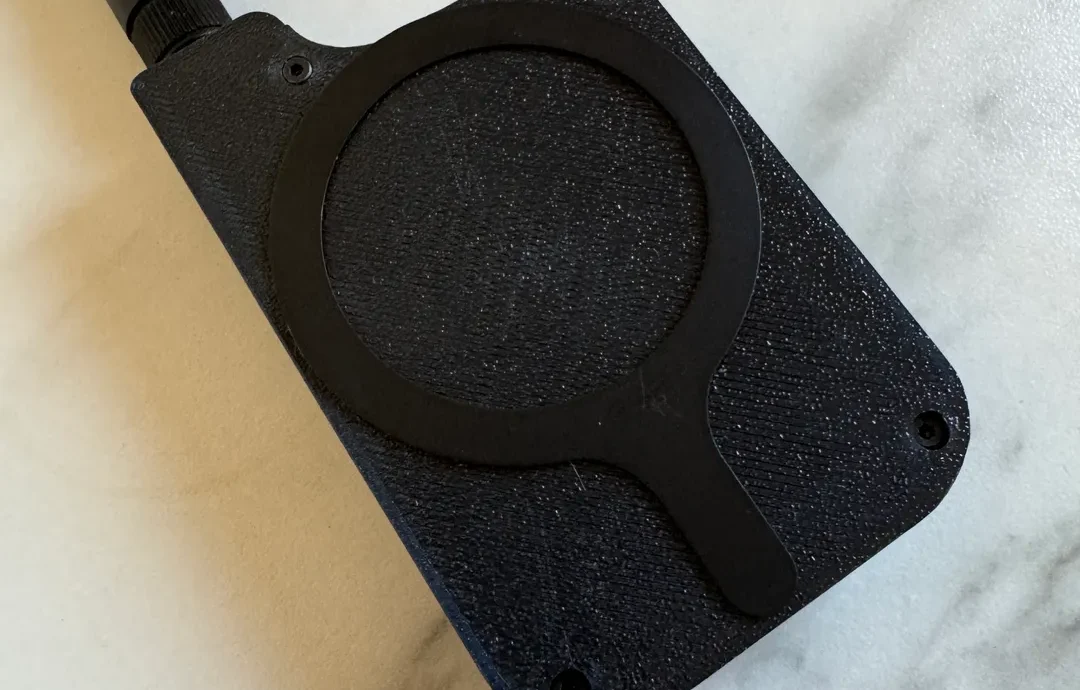

Я использовал вот такую клейкую подложку для магнитного сейфа; https://a.co/d/i76mhCl

Антенный кабель, который я использовал; https://a.co/d/05txJjN

Что касается кабеля, если вы найдете USB-C — Micro или USB-C — USB-C, в зависимости от того, какая у вас модель RAK. Вот тот, который я использовал; https://a.co/d/bdeYE1C

Опоры для этого не требуются.
