Batpack - Чехол для комплекта Meshtastic RAK 19007........

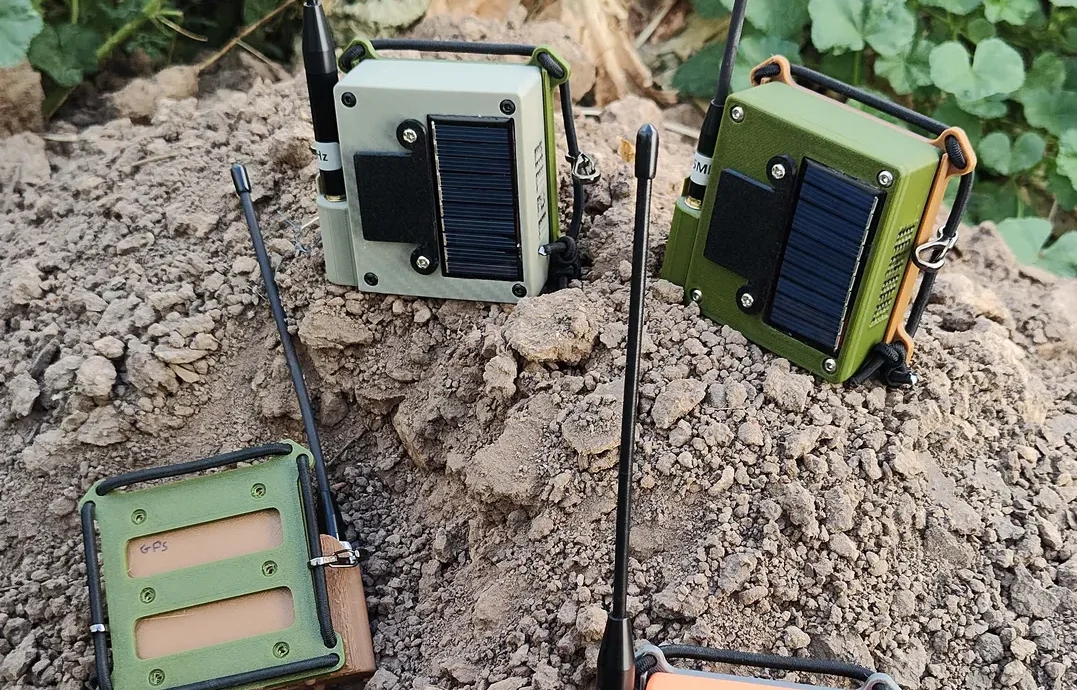

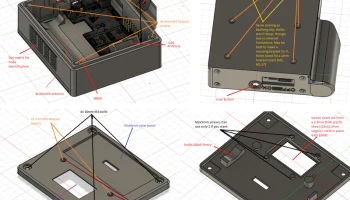

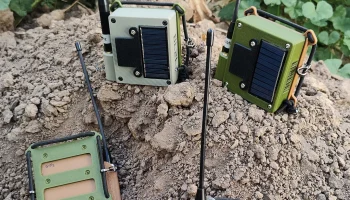

Вот корпус для устройства RAK 19007 Meshtastic. Включает в себя солнечную зарядку, GPS-навигатор, установленный под идеальным углом, держатель 18650, точечную матрицу для идентификатора узла, направляющие и отверстия для модульных вариантов монтажа, а также расположенную сбоку антенну для защиты и большей компактности.

Печатайте с поддержкой повсюду. Возможно, вам придется заблокировать опоры от небольших отверстий, таких как отверстия для винтов выключателя питания, отверстия точечной матрицы и т. д. Файлы не обязательно имеют идеальную ориентацию для печати.

Буду рад поделиться файлом слияния, если он вам понадобится.

Печатные детали

1x база
1x пользовательская кнопка
1 кнопка сброса (может потребоваться подпиливание, чтобы она хорошо скользила в футляре, так как у нее непростые маленькие углы)
1x крышка
1 крышка экрана (должна быть из ТПУ или других гибких материалов)

Спецификация материалов

1x RAK 19007 Стартовый комплект Meshtastic + GPS (GPS опционально)
4 винта из комплекта Wisblock RAK
1x 18650 аккумулятор

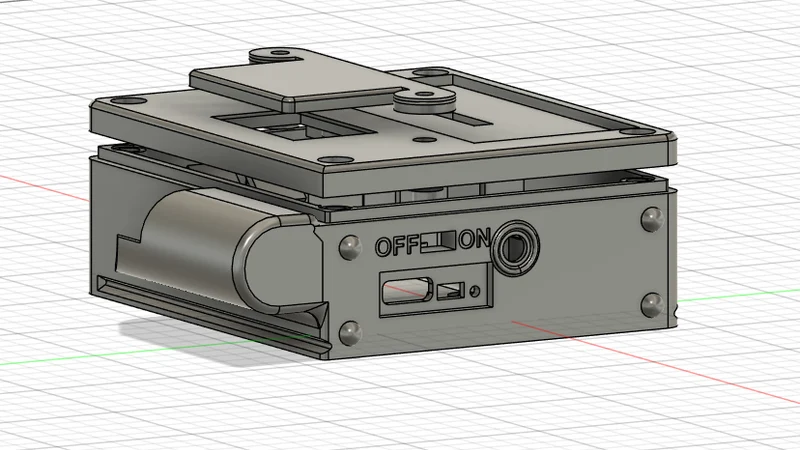

1x 2-позиционный ползунковый переключатель (19 x 6 x 13 мм/0,75 x 0,24 x 0,51 дюйма (Д*Ш*В)) https://www.aliexpress.us/item/3256806636284511.html
1 антенный разъем 10 см (стиль IPX UFL-SMA по вашему выбору)
1x антенна
4 болта M3x10 мм (для крышки)
2 болта M3x5 мм (для крышки экрана)
6 болтов M3x5 мм *ОПЦИЯ (для вариантов монтажа)
4 болта M2x5 мм для экрана
1 кнопка 6x6x4,3 мм, оторвите 2 ножки, чтобы они поместились в корпус после проверки на целостность (может подойти 6x6x5)
1x 0,96-дюймовый OLED-экран
1 лист акрила толщиной 2,3 мм или тоньше для покрытия экрана. Вырезаете по размеру (19х31мм)

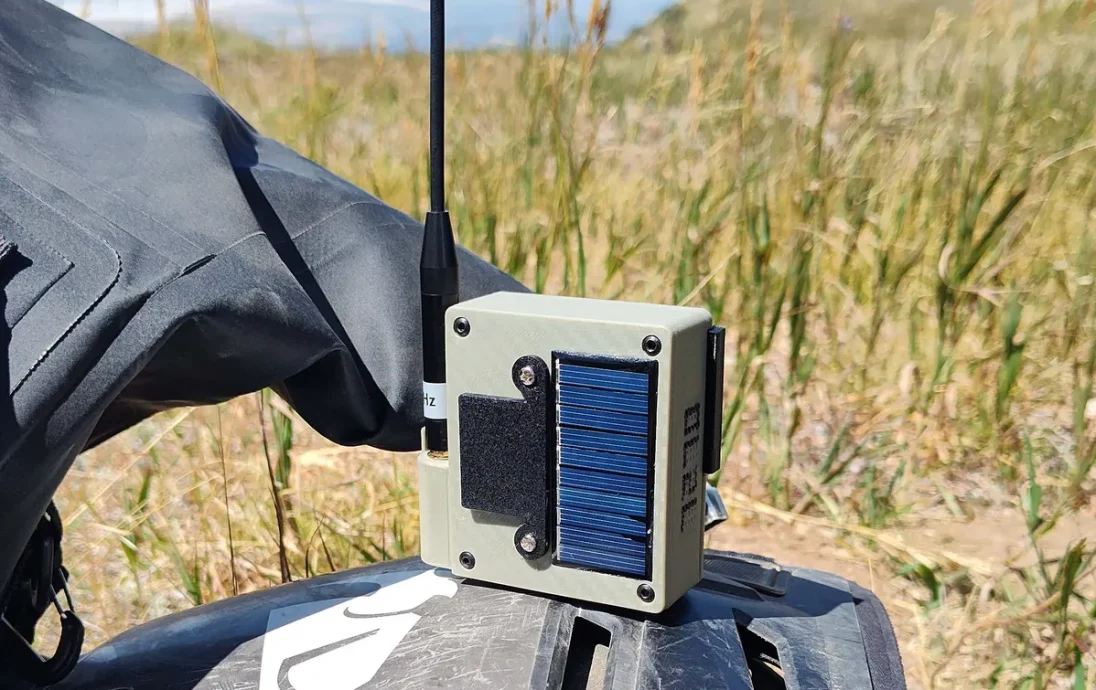

1 солнечная панель размером 30x60 мм (https://a.aliexpress.com/_msh2nDh, 0,25 Вт)
2 вставки с резьбой M3 3 мм для крепления крышки экрана (ОПЦИОНАЛЬНО еще 6 шт. снизу для вариантов монтажа)
4x 4 мм резьбовые вставки M3 для крепления крышки к основанию

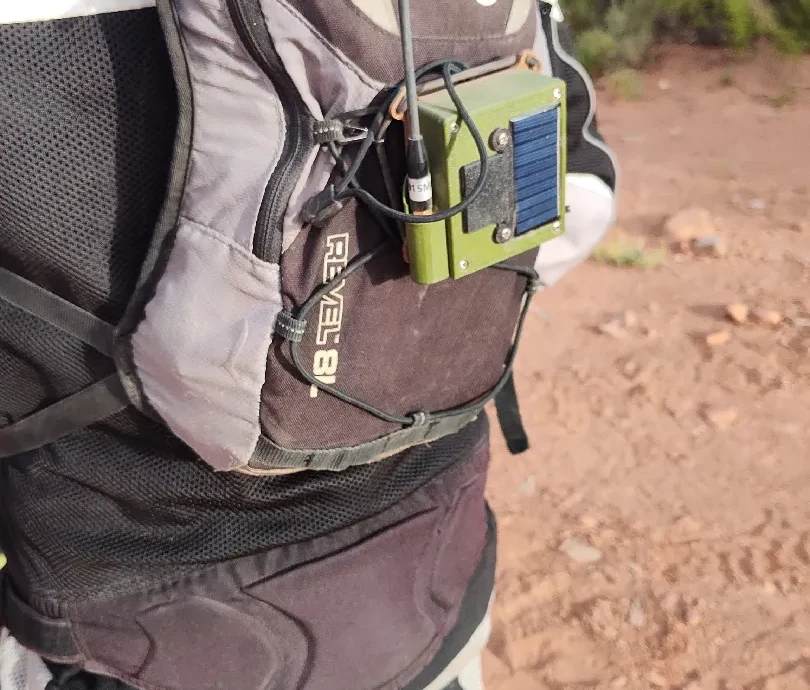

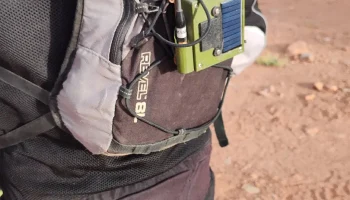

1 эластичный паракорд толщиной 4 мм (ОПЦИЯ для крепления на банджи)
разная проволока, припой, термоусадка, горячий клей для заливки, клей E6000 для солнечных панелей и т. д.
