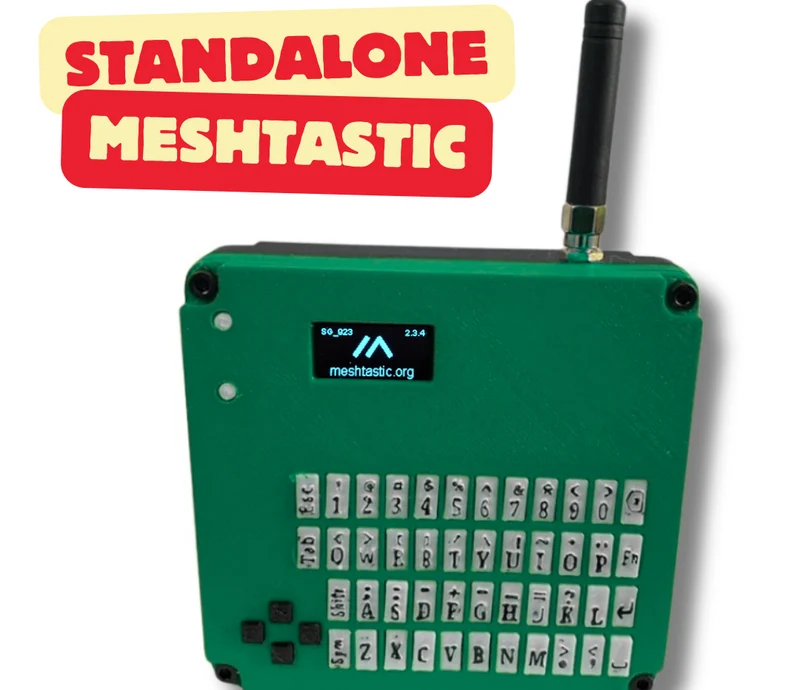

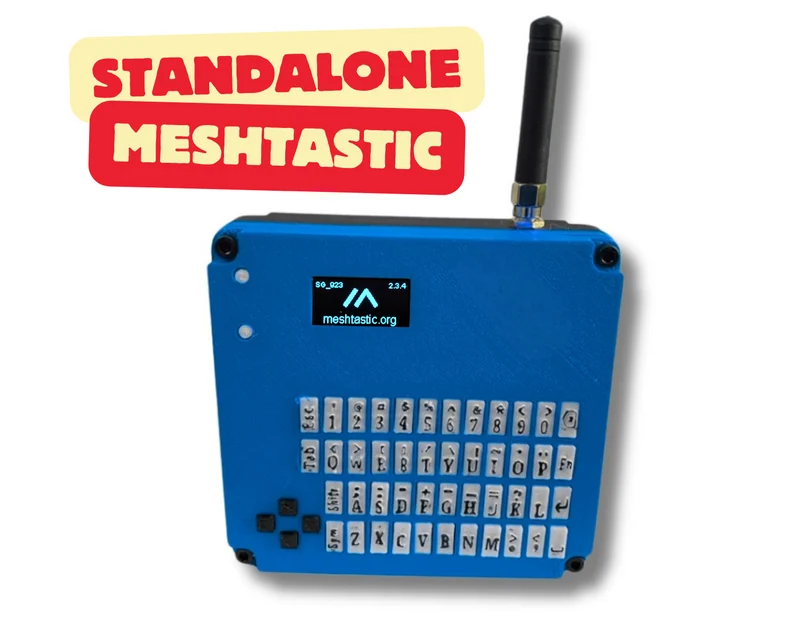

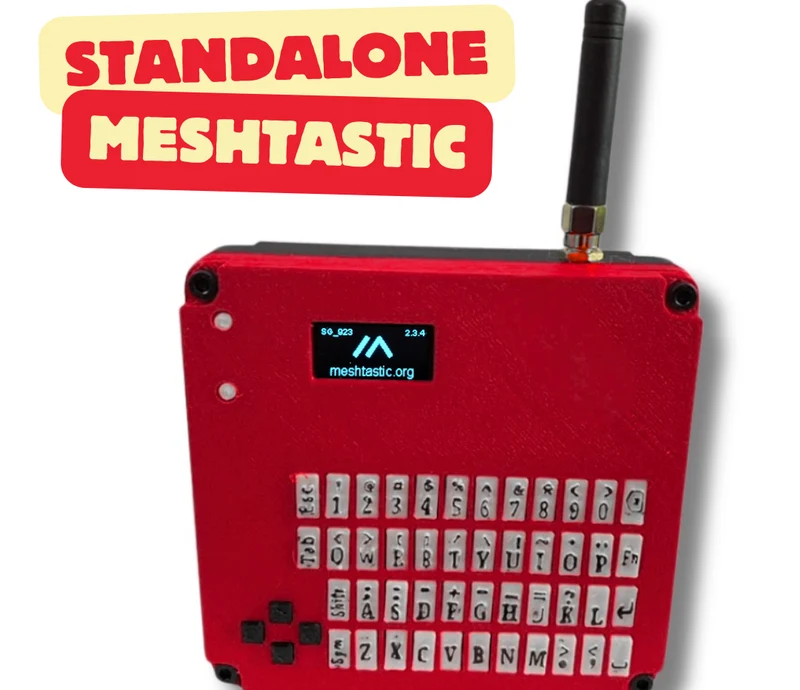

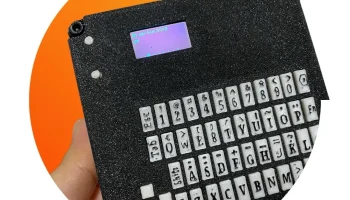

Автономное устройство Meshtastic (Heltec V3 и Cardkb) [Me..

(Файлы обновлены 8 апреля 2024 г.)

Данные модели предназначены только для личного использования.
Не копируйте, не продавайте, не обменивайте и не получайте выгоду от этих файлов и дизайнов.
Это означает, что вы можете печатать для себя, членов своей семьи, друзей, изготавливать устройства и бесплатно раздавать им распечатанные корпуса для создания сообщества Meshtastic, но не можете получить финансовую выгоду от их продажи.

Рассмотрите возможность внесения вклада в сообщество Meshtastic по адресу https://meshtastic.org/docs/contributing/#supporting-and-contributing-to-meshtastic.

Вам понадобится:

Аппаратное обеспечение:

1 единица Heltec V3 (выберите LoRa 32 без корпуса)
https://s.click.aliexpress.com/e/_DCFGqrf

1 единица картКБ
https://s.click.aliexpress.com/e/_DDfdH9B

1 батарея
Я использую MakerFocus 1000 мАч.
Вы можете использовать более крупные, если они помещаются в заднюю часть корпуса.

-4 единицы M3 x 20 мм (шестиугольная головка с головкой и гайка)

3D-печатные детали:
Есть 6 файлов. STL уже в предлагаемой ориентации для печати.
Печатайте на более низкой скорости, особенно для верхних и нижних файлов.

1 передняя обложка (при печати поместите 4 опоры под отверстия для винтов)
1 единица средней рамы
1 единица задней обложки (при печати поместите 4 опоры под отверстия для винтов)
1 комплект из 2 пуговиц (при печати убедитесь, что нет полей)
1 комплект клавиш клавиатуры (при печати убедитесь, что нет BRIM)
1 комплект клавиш со стрелками (при печати убедитесь, что нет поля)

Посмотрите видео о том, как установить

После установки подключите его к приложению Meshtastic в первый раз, чтобы включить стандартный обмен сообщениями.

Перейдите в приложение Meshastic следующим образом:

Конфигурация радио>Конфигурации модулей>Стандартные сообщения
и вк��ючите стандартные сообщения.
Введите CardKB в поле «Разрешить источник ввода».
При первом включении устройства на нем отобразится «Модуль стандартных сообщений отключен», просто нажмите кнопку сброса, и все будет работать правильно.

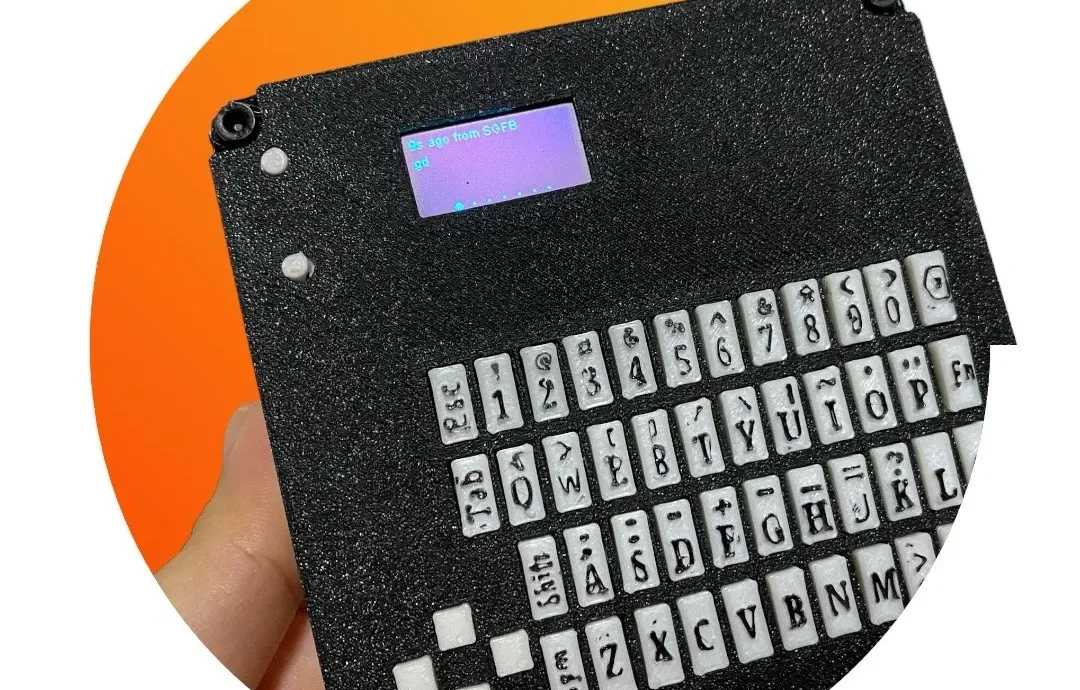

Что касается клавиш клавиатуры:
Есть 2 варианта, и вариант 1 самый простой в исполнении. Вариант 2 потребует замены насадки на 3D-принтере.

Вариант 1. Напечатайте клавиши клавиатуры БЕЛЫМ PLA, используя стандартное сопло диаметром 0,4 мм, и раскрасьте символы черным маркером. Это самый простой в исполнении и дешевый вариант. Именно так это делается на видео на YouTube выше. Большинство людей будут использовать этот вариант.

--------------------------------------------------------------------------------------------------
Вариант 2. Напечатайте клавиши черным PLA, а слой символов — ярким цветом, например желтым или белым. 3D-принтер с соплом 0,2 мм дает очень оптимальный результат.
Я хочу отдать должное «darkextratoasty» из дискорд-группы Meshtastic, потому что он подал эту идею. Это рекомендуется для людей, которым удобно менять сопла 3D-принтера с 0,4 мм на 0,2 мм и экспериментировать с программным обеспечением для нарезки.

-----------------------------

Если вы не знаете, с чего начать, выберите вариант 1 для клавиатуры, поскольку вы можете использовать стандартное сопло 0,4 мм на своем 3D-принтере.
