Корпус Meshtastic rak Wisblock 19007

Работа над этим все еще находится в стадии разработки: планируется выпуск версий со специальными вариантами крепления и более высокой водонепроницаемостью.

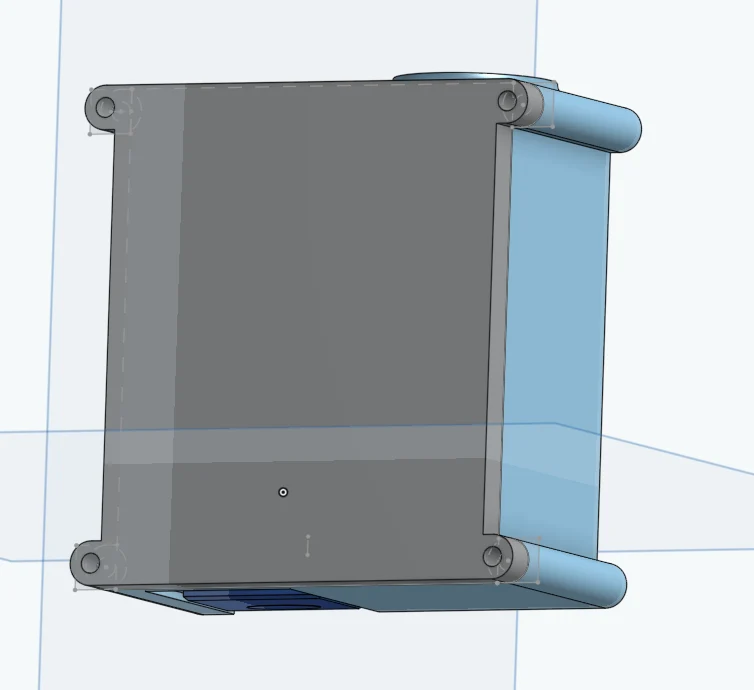

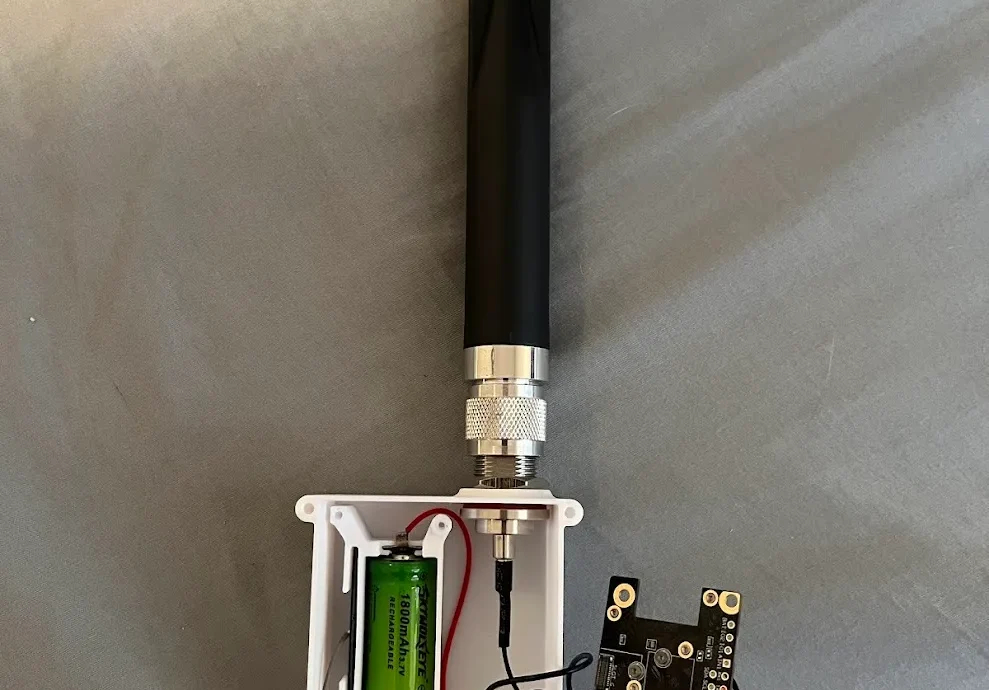

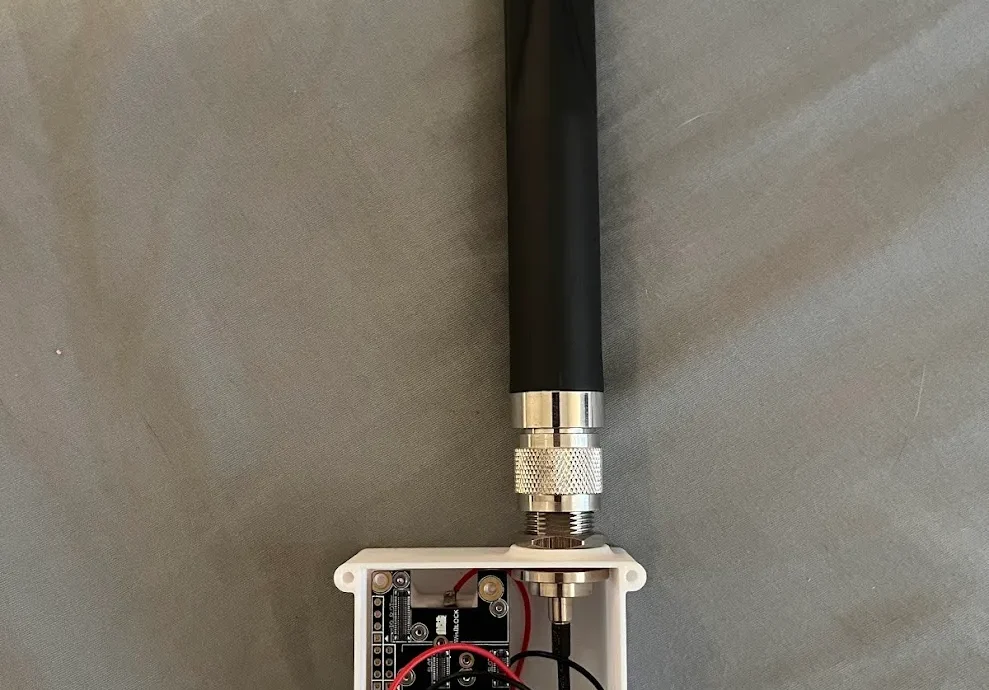

Это корпус/корпус для модуля rak Wisblock 19007, батарейки 16340 и гнездового фитинга.

Дополнительные необходимые компоненты:

4 винта м2 для крепления модуля
4 винта M3 для крышки
1 штуцер n-гнездо UFL/IPEX для антенны
Клеммы АА/ААА
2 винта M3 для монтажа в варианте с монтажными отверстиями
Солнечная панель 53x30 мм, 5 В для крышки с вырезом для солнечной панели
клей/герметик для крепления солнечной панели и обеспечения водонепроницаемости

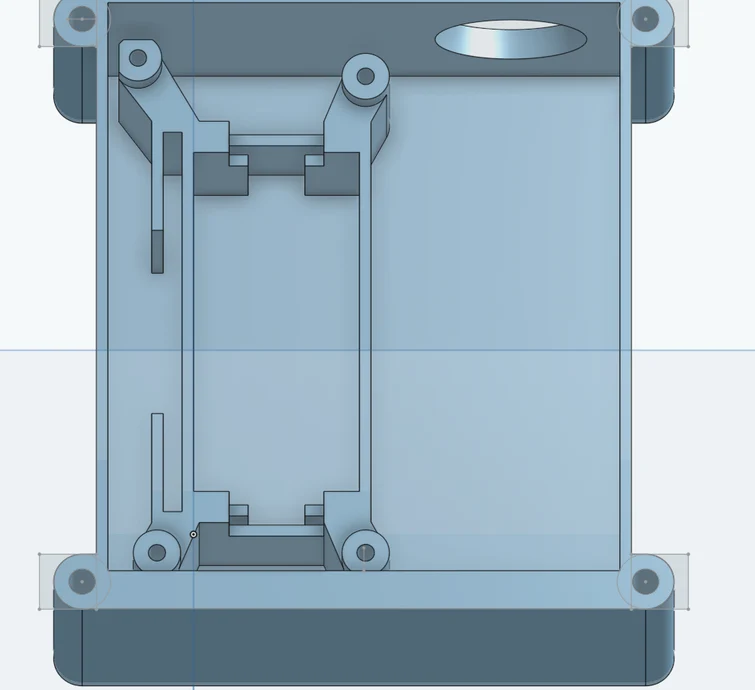

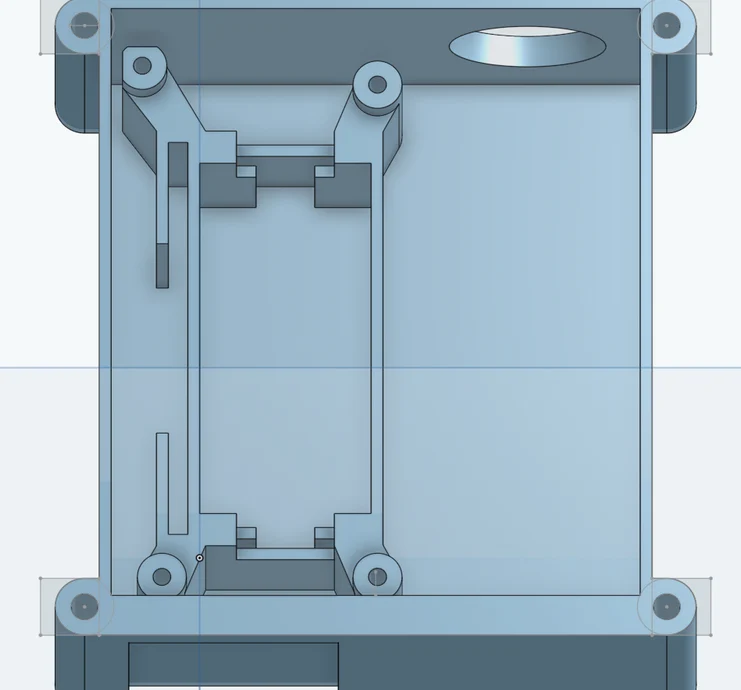

Клеммы аккумулятора с трением входят в пазы с обеих сторон аккумуляторного отсека. тогда выступы можно будет согнуть по бокам отсека.

Антенна Bluetooth может с трением входить в слот рядом с аккумуляторным отсеком

Батарейный отсек имеет встроенную защиту от полярности, поскольку положительная клемма утоплена, и с клеммой может контактировать только положительная сторона кнопки в верхней части батареи. Я бы рекомендовал добавить дополнительную плату защиты аккумулятора при использовании незащищенного элемента.

разработан с учетом формы, https://cad.onshape.com/documents/467ec20a673f311b6c2d5fa1/w/af53e696d62475b5b1 769342/e/d9ceb7a19acad766da9dc006?renderMode=0&uiState=68c2f355111af506b16e00d2
