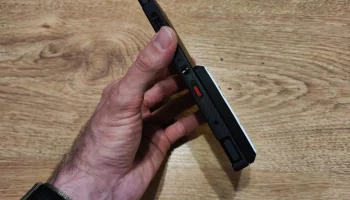

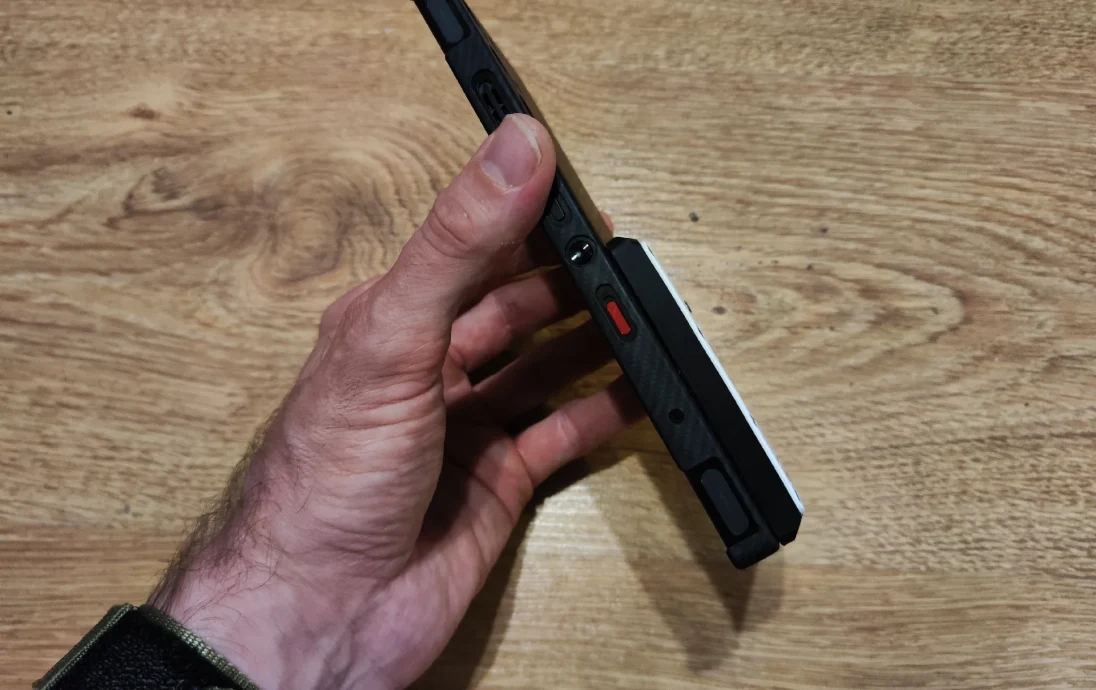

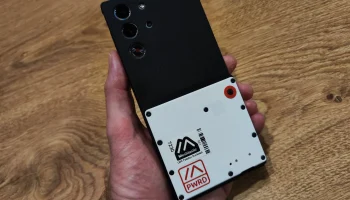

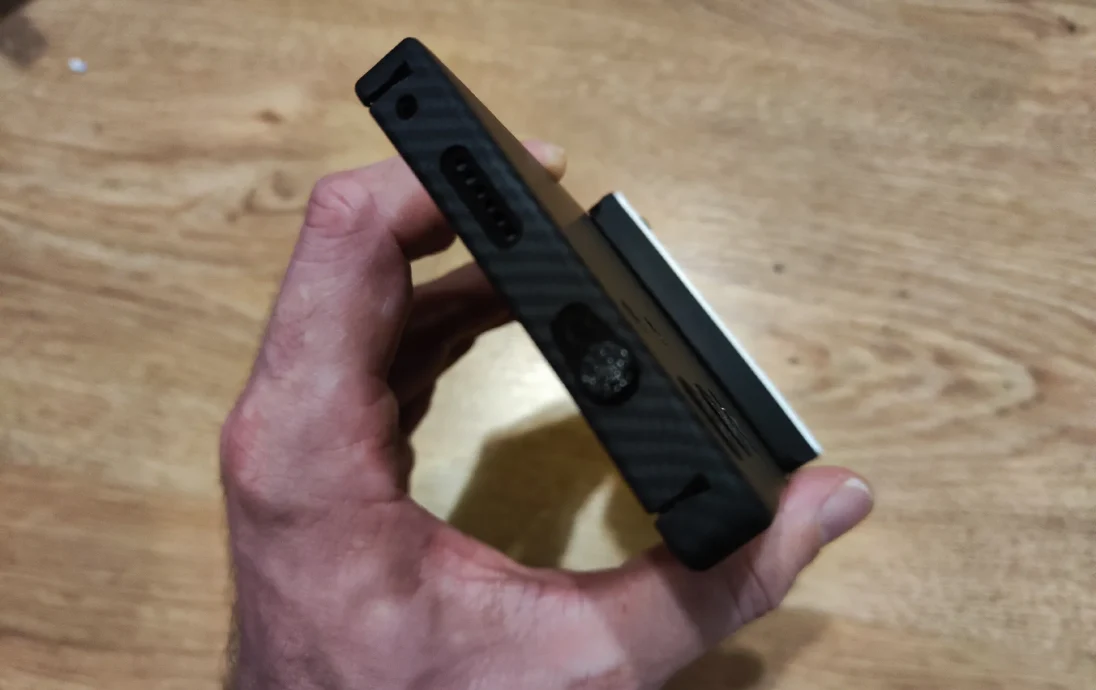

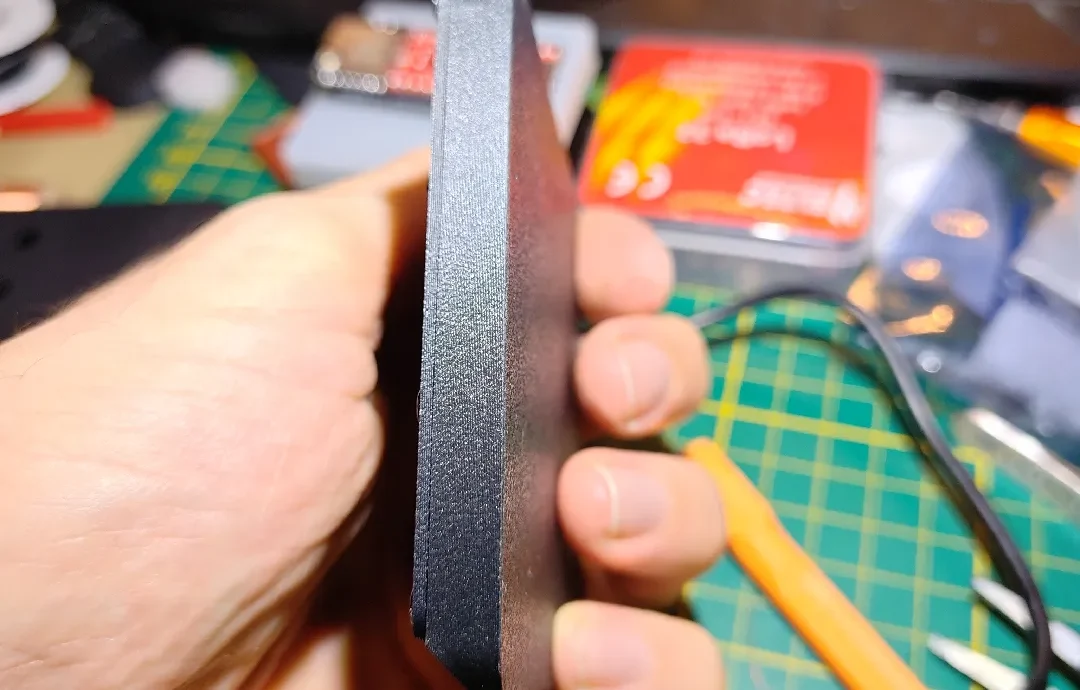

Супертонкий телефонный узел Meshtastic FakeTec "РЮКЗАК"....

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

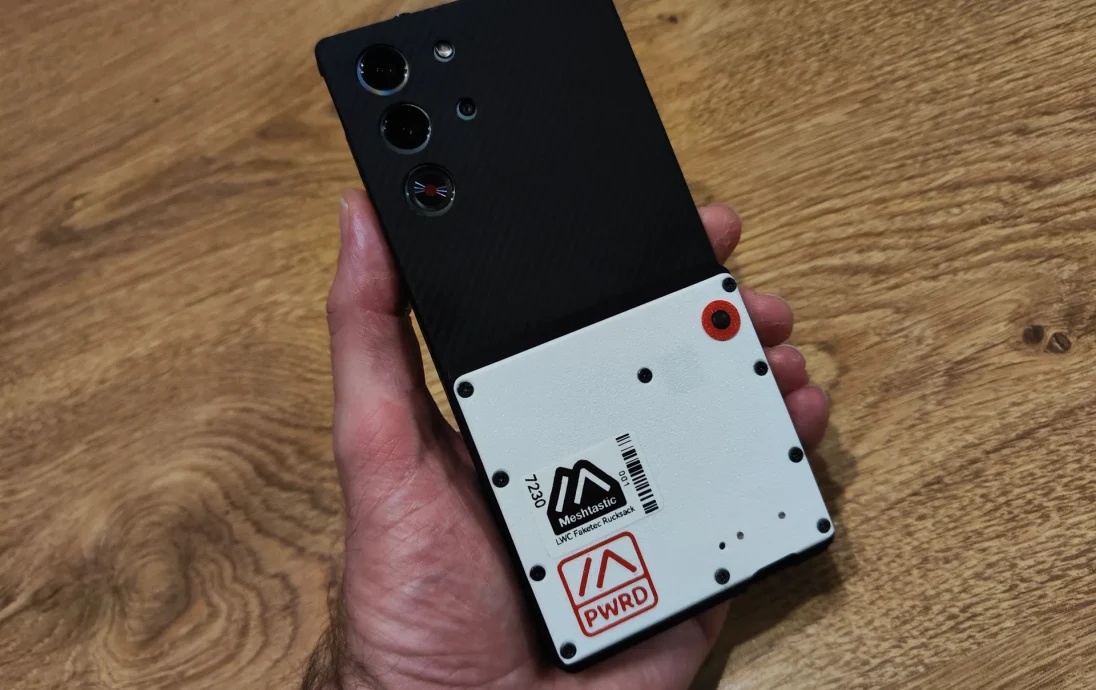

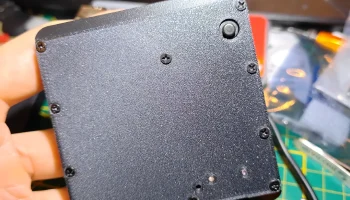

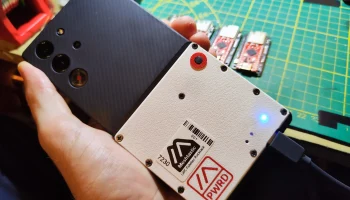

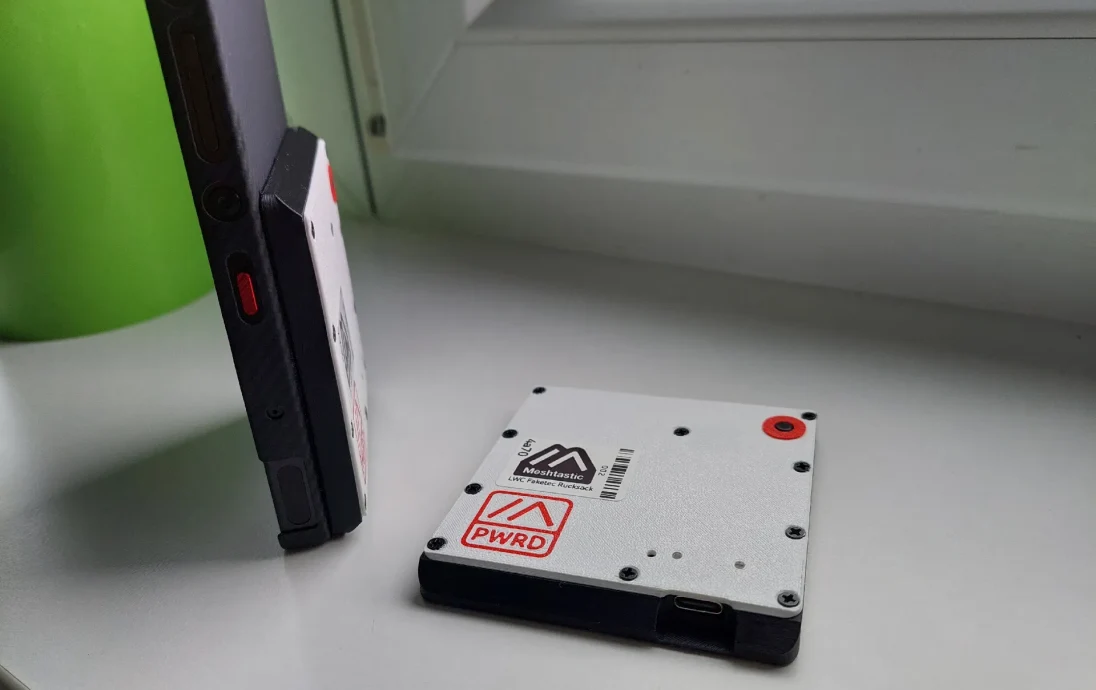

У вас есть три варианта верхней крышки: простой без каких-либо деталей, с логотипом Meshtastic PWRD, а также двухцветный вариант для многоцветной печати.

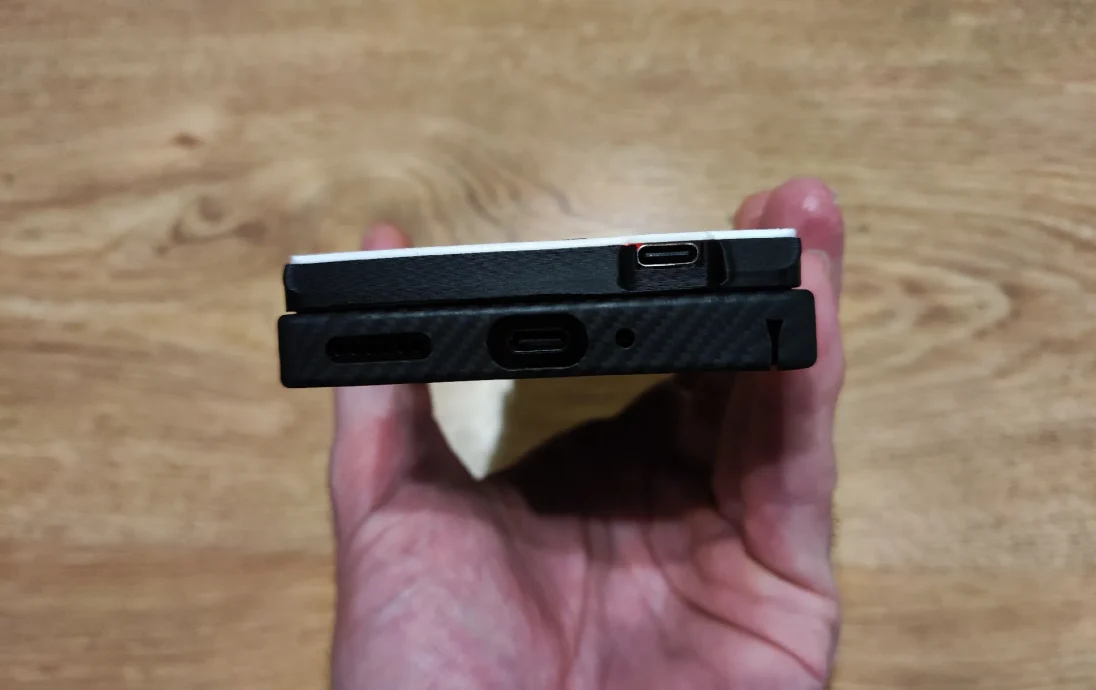

После того, как вы поместили Faketec в основание, используйте кусок того, что у вас есть, и вставьте его между верхним левым зазором между печатной платой Faketecs и винтовой стойкой. Это необходимо сделать, чтобы плата не смещалась вверх при подключении кабеля USB C к нижней стороне, желательно что-нибудь непроводящее!

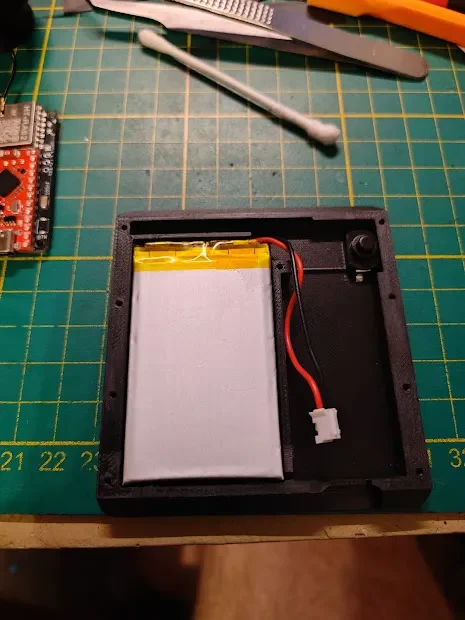

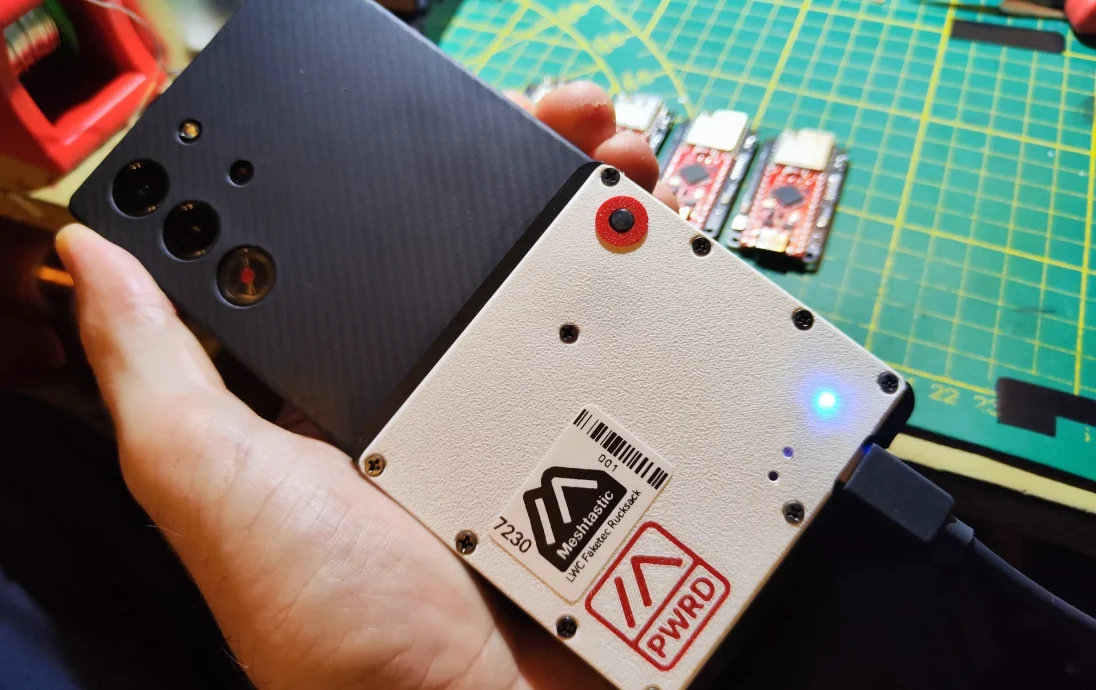

Рюкзак настолько прост, насколько это возможно, в нем используются только аккумулятор, антенна и главный выключатель питания. Кнопка сброса доступна через отверстие в верхнем корпусе и нажимается тонкой булавкой.

Список запчастей:

FakeTec DIY Meshtastic Node: предпочтительнее V5 или V5 rev. Б

gargomoma/fakeTec_pcb: недорогое у��тройство nrf52.

Выключатель питания:

10 шт., 12*8 мм, 30 В постоянного тока, 1 А, мини кнопка включения и выключения, Schalter für Taschenlampe 1208YD selbst Locking — AliExpress

Lipo аккумулятор с BMS

1-10 Stück 3,7 В 1200 мАч 503759 Lipo-Akku 053759 Полимерно-литиевый аккумулятор для GPS-навигатора, Bluetooth-навигатора, зажимов — AliExpress 44

Винты: М2,3 4мм

100 teile/los Kreuzschlitz Senkkopf selbstschneidende Schraube M1 M1,2 M2 M2,3 M2,6 M3 M4 M5 Schwarz Kohlenstoffstahl Mini Schraube — AliExpress 13

Антенна: (выберите частоту в зависимости от правил вашей страны)

Heltec Federantennen-Zubehör — AliExpress 30

Кусок прозрачной нити диаметром 1,75 мм в качестве оптического волокна.

Двусторонняя клейкая лента.

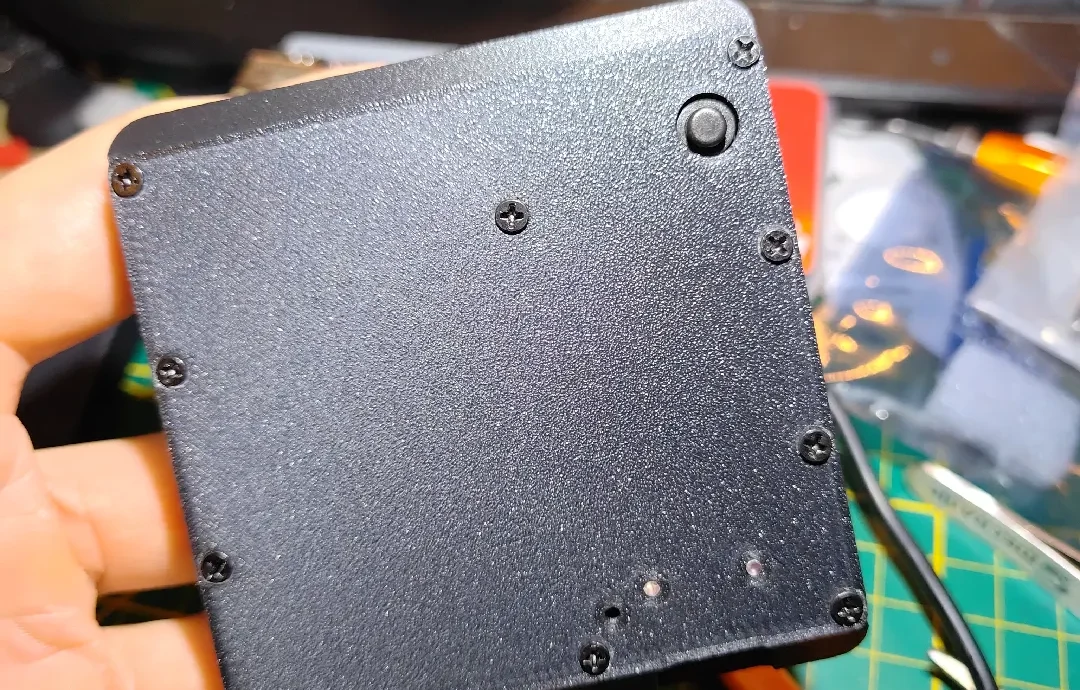

Сверло по металлу (6 мм) для винтов с потайной головкой. поворачивайте вручную до тех пор, пока винты не войдут почти заподлицо с поверхностью верхней крышки.

ОБНОВЛЕНИЕ 25.08.2025

Добавлен вариант со складной антенной.
