Микро-сетчатый узел стоимостью 10 долларов США (XIAO nRF5..
Я искал небольшой корпус для комплекта nRF52840. У Seeed есть корпус, разработанный для варианта Esp32, но, похоже, он не работает с комплектом nRF52840.

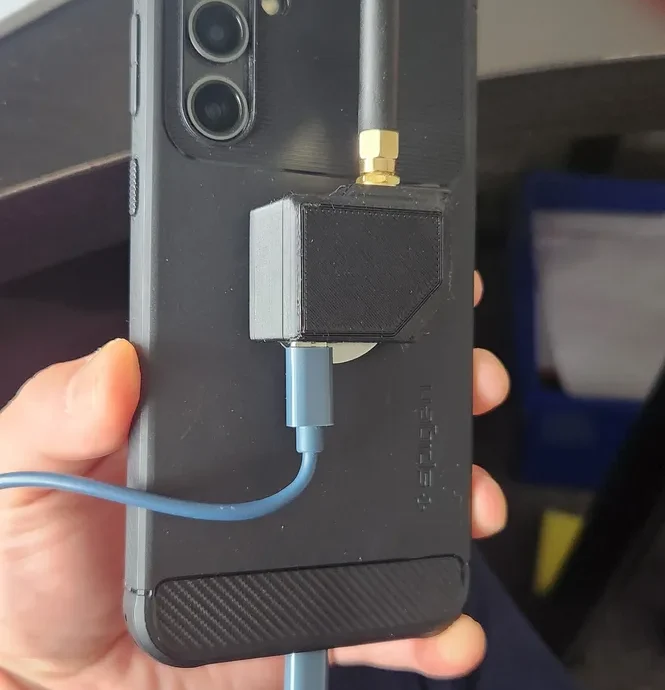

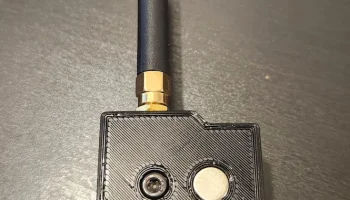

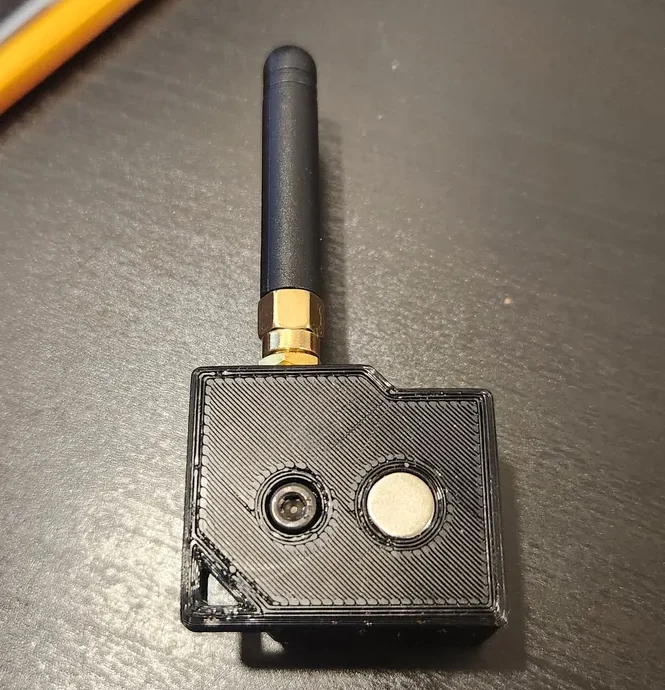

Итак… Представляю вам мой микро-мештастический узел. Это один из самых экономичных (10 долларов США) и простых в построении узлов. Питание осуществляется напрямую от телефона или через USB-порт, через Bluetooth или через последовательный порт, и я сделал его настолько маленьким, насколько мог, с местом для магнита 8x3 мм, чтобы его можно было удобно повесить при необходимости. Обрезка контактов необходима, чтобы сделать две платы как можно более тонкими.
Спецификация
1x крепежный винт m3x20
1x 8x3 магнит
1 комплект Seeed NRF (https://www.seeedstudio.com/XIAO-nRF52840-Wio-SX1262-Kit-for-Meshtastic-p-6400.html?sensecap_affiliate=URAOf6C&referring_service=link)
Дополнительная антенна на выбор и пигтейл SMA
Дополнительная петля для шнурка
Вся сборка должна стоить около 10 долларов.

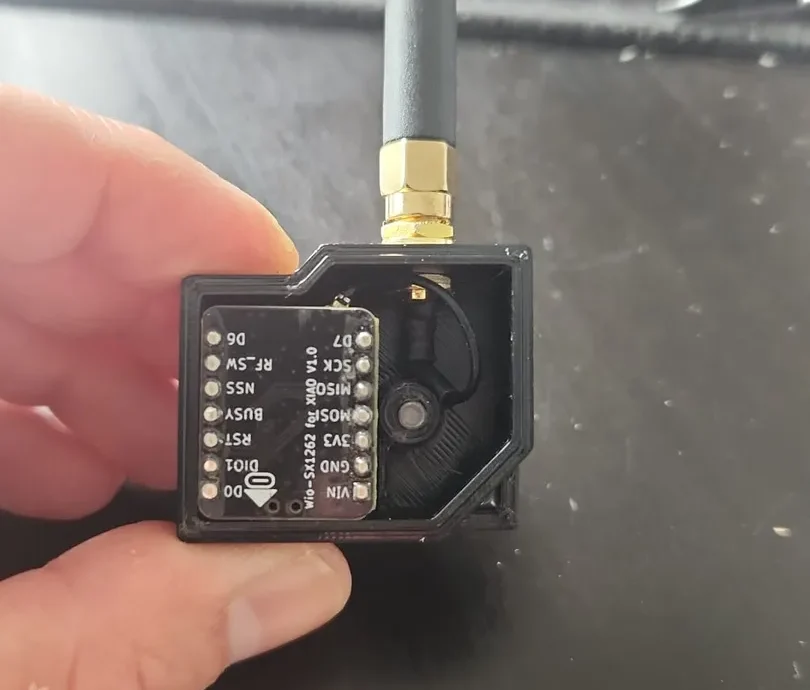

Совет по сборке: сначала вставьте плату nrf и нажмите на плату wio. Если вы попытаетесь поместить их в собранный корпус, вам будет сложно разместить порт USB C в нужном месте.
