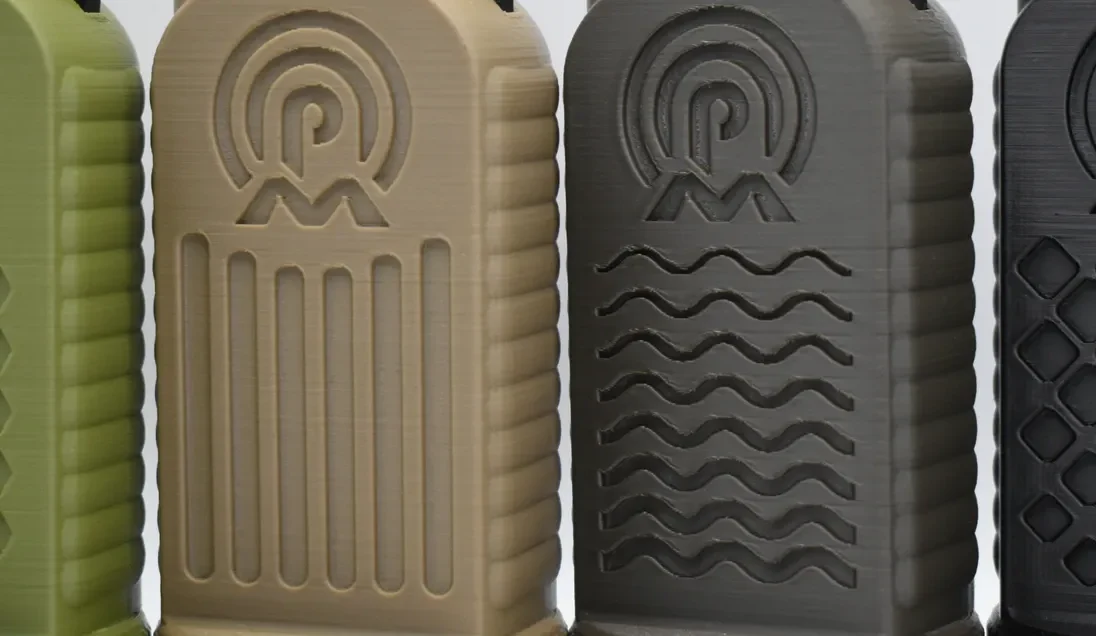

Чехол PocketMesh R2-Mini для Meshtastic (RAK19003)

**Вы можете приобрести этот и другие уже напечатанные футляры:**

Клиенты из США могут приобрести в QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Клиенты из Великобритании и ЕС могут приобрести в 3DChicken:
(https://www.3dchicken.co.uk)

Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгоды от моих проектов без моего явного разрешения.

Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (https://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.

Учитывая все вышесказанное, переходим к моделям...

Обновление от 3 марта 2024 г.:

Обновлены модели несущей рамы и лицевой панели для улучшения RAK19003; предыдущая версия (

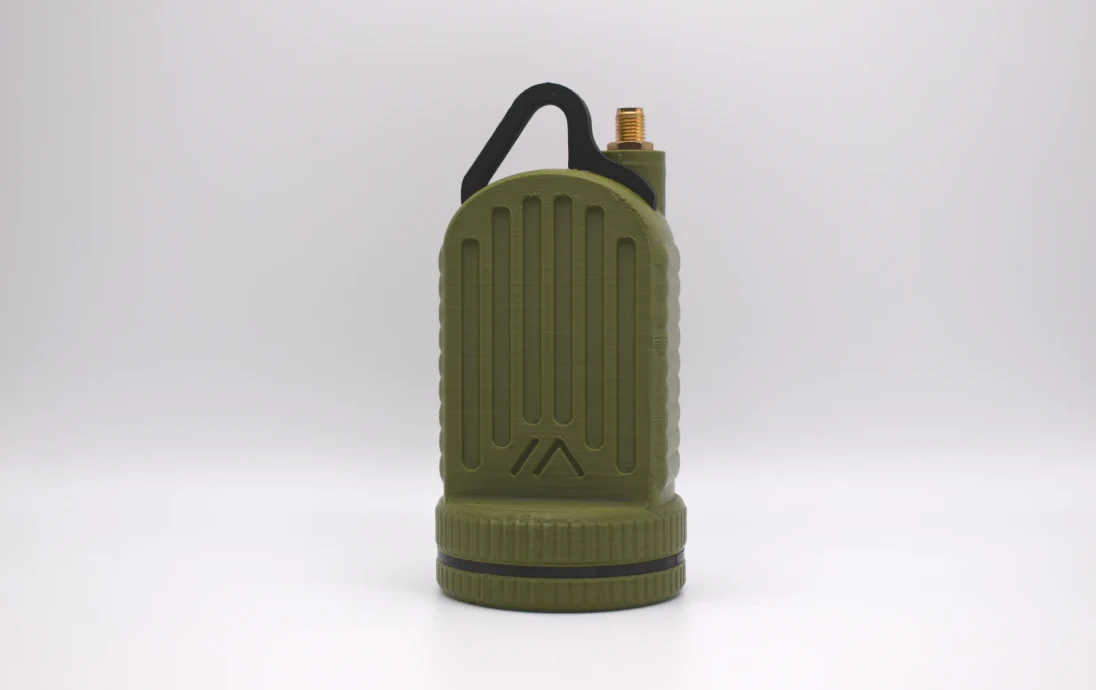

Это водонепроницаемый чехол для комплектов RAKwireless RAK19003 WisBlock, разработанный с учетом проекта Meshtastic (https://meshtastic.org). В нем будет размещена базовая плата RAK19003, а также модули RAK4631 (LoRa) и RAK12500/1910 (GNSS/GPS).

Требуемое оборудование:

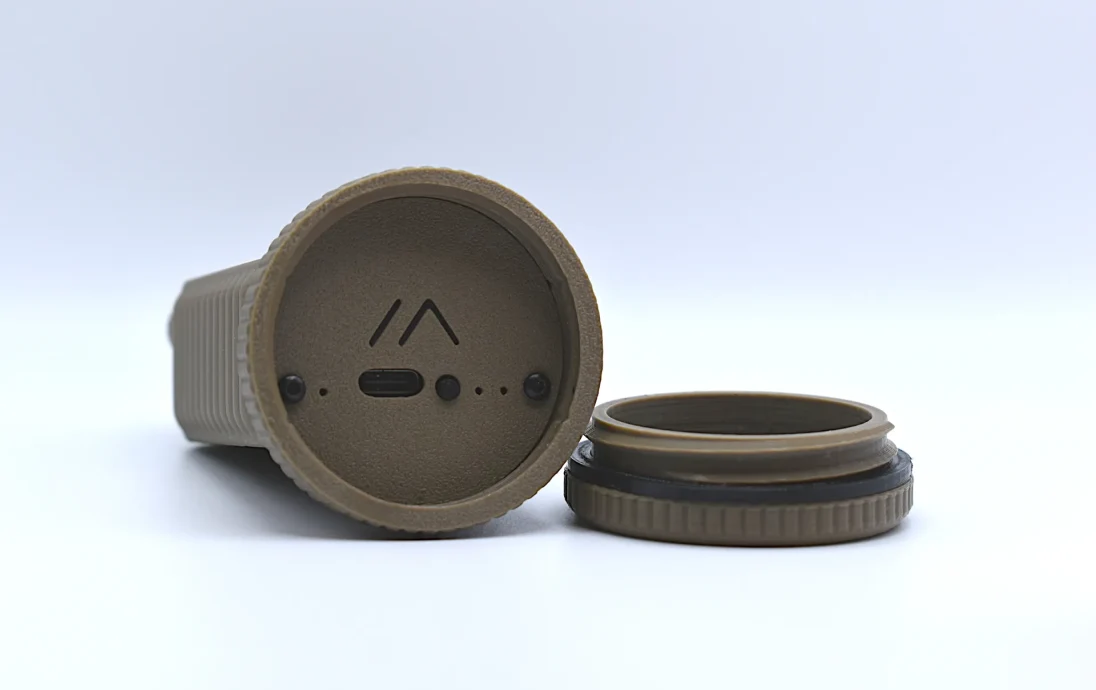

Резиновая нить ТПУ для прокладки корпуса/крышки
Два (2) винта с головкой под торцевой ключ M2x10 мм.
Два (2) винта M2x4 мм и гайки M2 (или используйте винты M2,5, входящие в комплект RAK)
Один (1) литий-ионный аккумулятор: https://www.amazon.com/Liter-Battery-Rechargeable-703048-Connector/dp/B09WVNHPWQ
Возможно: для подключения батарей к основной плате RAK19007 требуется разъем батареи JST PHR-2 с полярностью, если в комплект поставки не входит правильный разъем батареи JST 2.0. Потребуется пайка.

Опции:

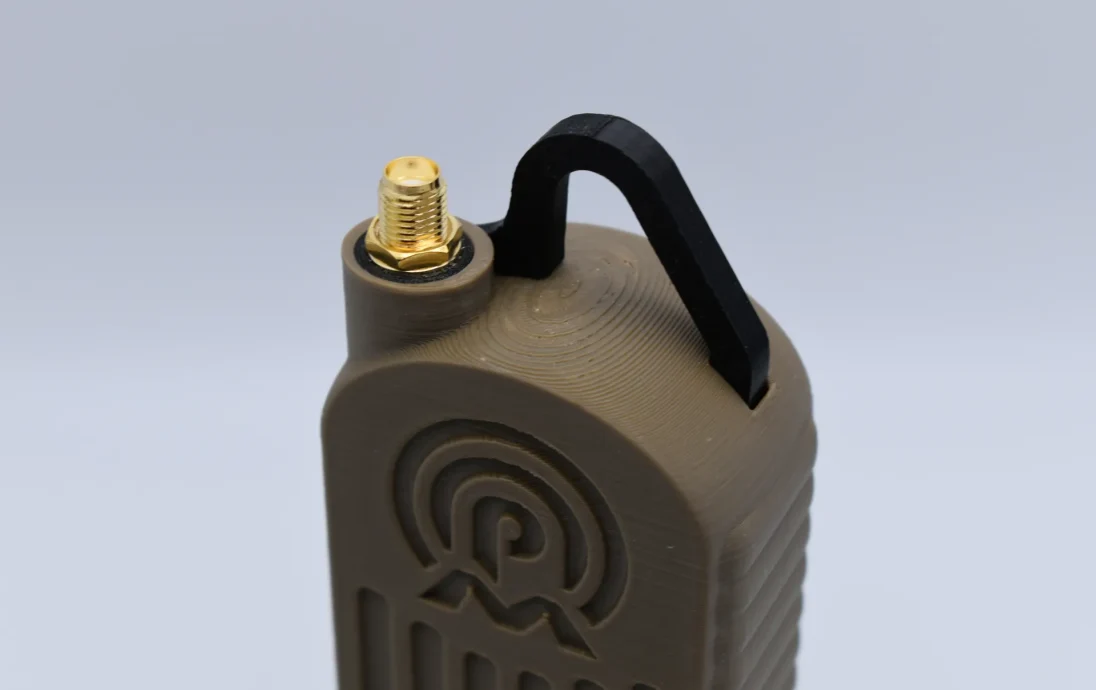

антенные сапоги: печать с использованием ТПУ; выберите размер, соответствующий вашей антенне
модели с внутренней антенной: используется антенна RAK PCB, входящая в комплект RAK; нанесите небольшую каплю суперклея на кончик антенны на печатной плате, затем вставьте ее в паз на внутренней стороне корпуса внутренней антенны.
модель колпака-магнита: имеет полость для размещения двух сложенных друг на друга магнитов (https://www.amazon.com/gp/product/B075WV5HPH); добавьте команду «пауза слоя» в программу-слайсер, вставьте два магнита, затем возобновите печать, чтобы встроить магниты и сделать крышку корпуса магнитной.

Примечания:

Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УСТРОЙСТВА, ПОВРЕЖДЕННЫЕ ВОДОЙ ИЛИ ДРУГИМ ИСПОЛЬЗОВАНИЕМ ЭТОГО КОРПУСА.
Хотя я не хочу прямо заявлять, что этот чехол водонепроницаем, из соображений ответственности, я могу с уверенностью утверждать, что он водонепроницаем. Я погрузил корпус на 90 минут в воду на глубину 6 дюймов/15 см, и внутренняя часть осталась сухой. Мне пришлось погрузить его под воду, поскольку он плавает, поэтому полное погружение на самом деле не является проблемой и, вероятно, не произойдет, если оно не будет преднамеренным.
