(ОБНОВЛЕНО!) Минималистичный кронштейн Harbour Breeze Mes..

(ОБНОВЛЕНИЕ)
Я добавил версии V2 крепления и чехла. Это поможет с печатью и прочностью.

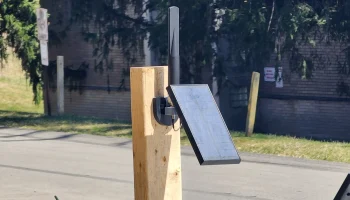

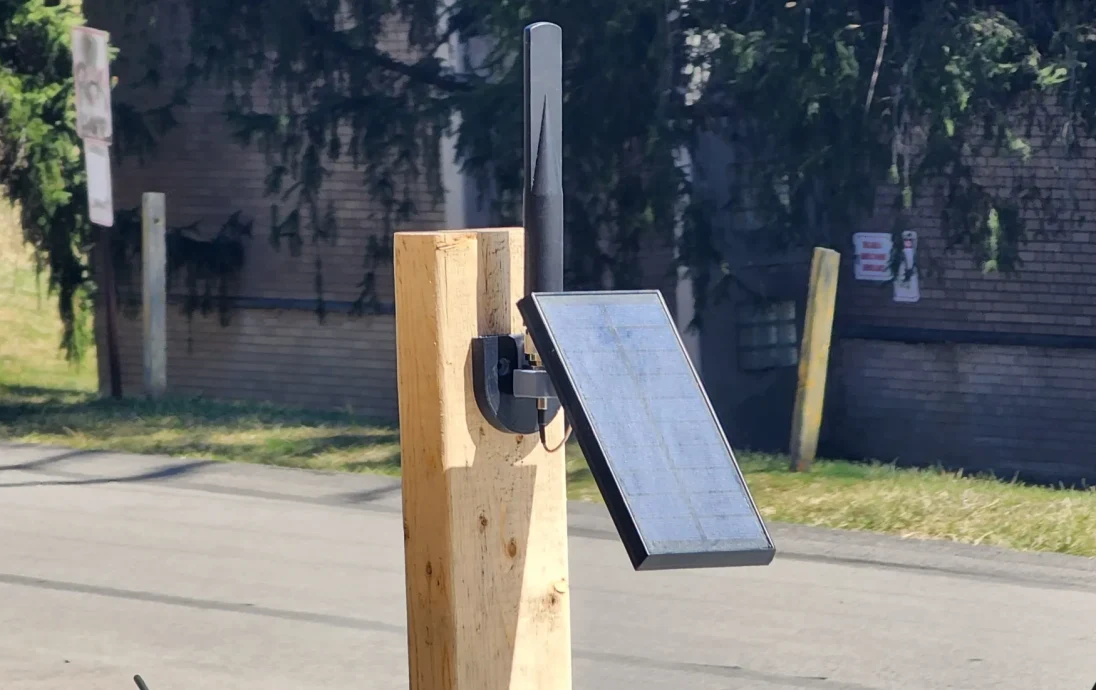

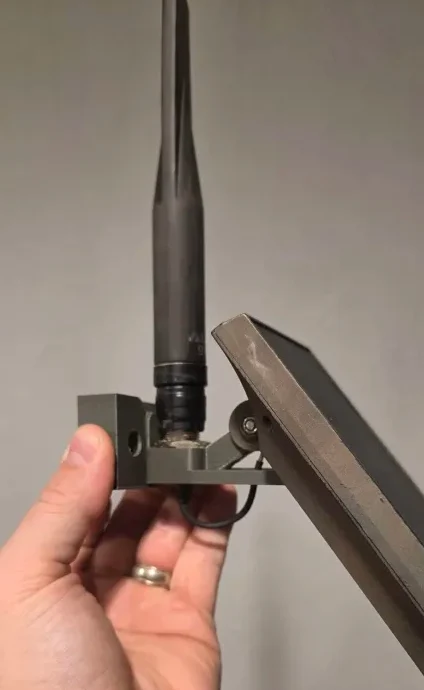

Основная проблема с v1 — шейка детали очень слабая из-за ориентации во время печати. Версия V2 меньше, но намного прочнее, поскольку ее можно печатать сбоку. Также я изменил солнечную опору, чтобы она состояла из двух частей с отверстием, а не из одной закрытой части, чтобы можно было заменить отпечаток, не снимая косичку с печатной платы. Отверстие N-типа также было расширено для облегчения установки.

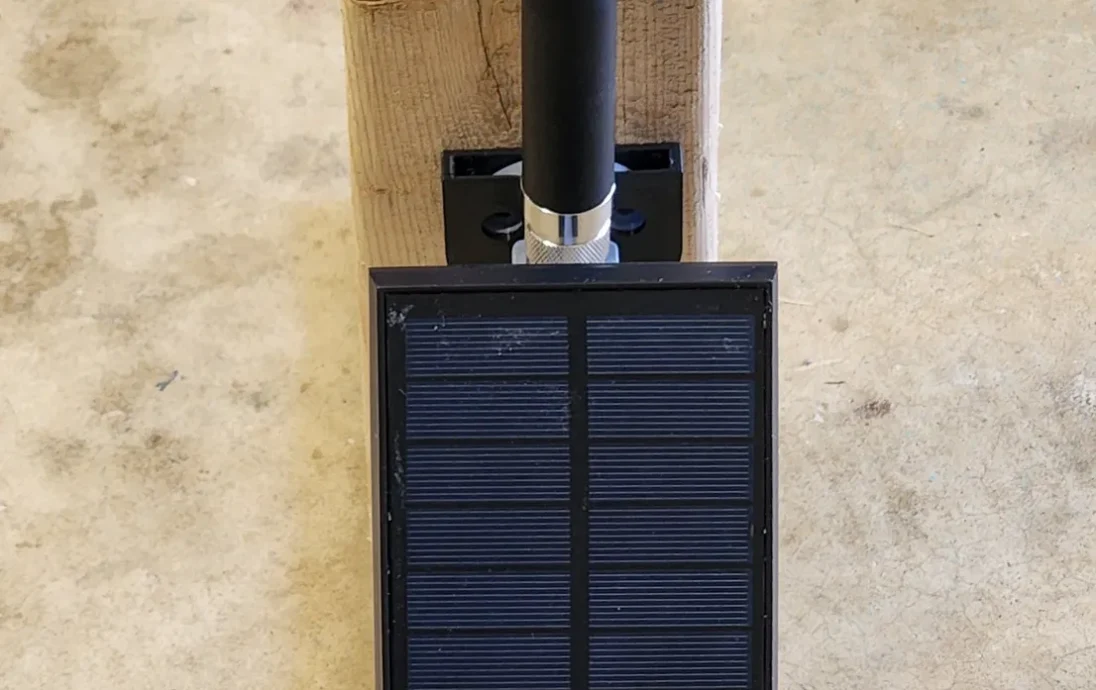

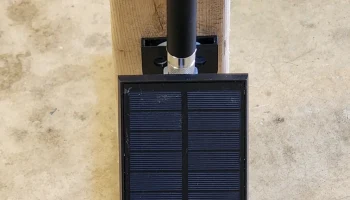

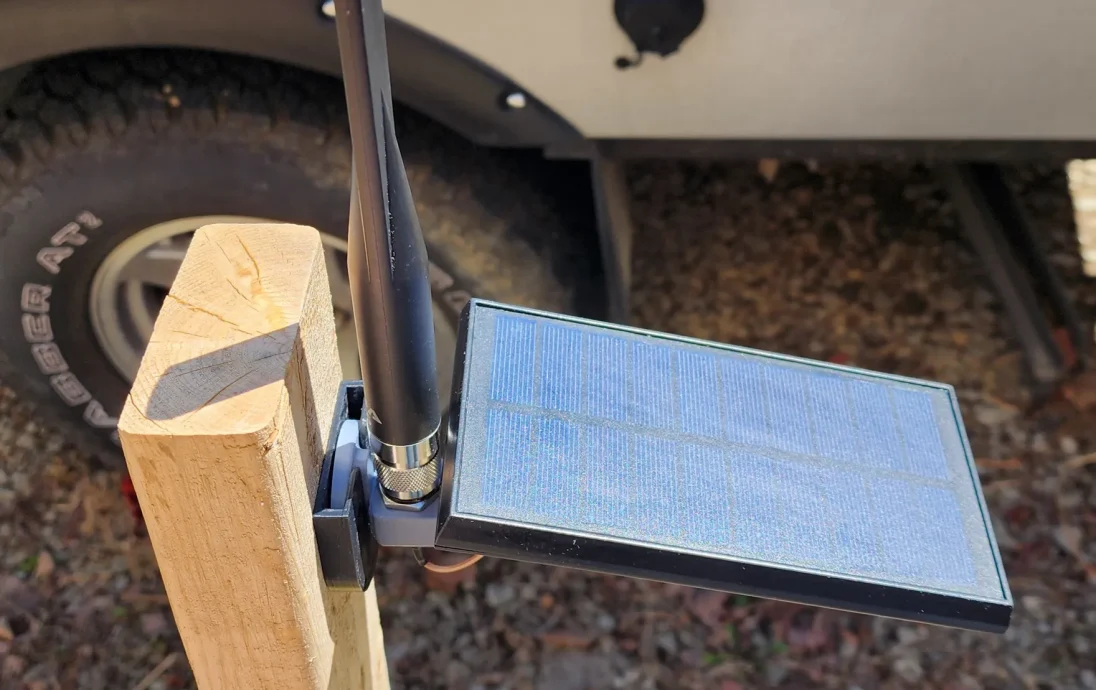

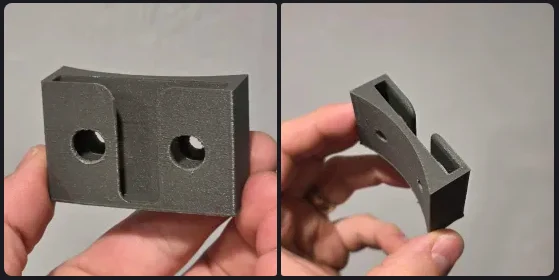

Добавлены две кобуры v2. Один с плоской задней частью для установки на стене, другой с изогнутой задней частью для установки на дереве. Закругленное дно также было обрезано, чтобы можно было печатать вертикально без подставок.

Новое крепление также может поместиться в старую кобуру v1, если ��на уже где-то установлена.

Инструкции

Это еще одна версия автономного солнечного мода Meshtastic Harbour Breeze. Я создал этот кронштейн для поддержки разъема N-типа, достаточно прочного для большой антенны N-типа. Я также создал версии SMA, которые можно найти здесь:

https://www.printables.com/model/1275240-minimalist-sma-harbor-breeze-meshtastic-off-grid-s

и здесь

https://www.printables.com/model/1225732-harbor-breeze-meshtastic-solar-node

Список запчастей:

Плата Rakwireless: https://www.amazon.com/RAKwireless-WisBlock-Meshtastic-Starter-RAK19003/dp/B0DFMMTQZM/

Косичка от N-типа до ipex (не короче 6 дюймов, можно использовать и длиннее): https://www.amazon.com/dp/B08ZYK5SL9

Солнечный прожектор Harbour Breeze: https://www.lowes.com/pd/Harbor-Breeze-60LM-Solar-Flood-Light-0-6-Watt-Black-Solar-LED-Flood-Light/1002689960

Антенна Alpha 900 МГц N-типа: https://www.amazon.com/Network-AOA-915-5ACM-Outdoor-802-11ah-Application/dp/B08H8J6ZV6

Аккумулятор 3300 мАч 18650: https://www.amazon.com/dp/B0CPBGDP1H

Нить ESUN PETG-HS: https://www.amazon.com/dp/B0CLXTMG3F

Собрать:

Снимите солнечную панель с прожектора для газона и откройте его. Разрежьте провода светодиода проже��тора и снимите его.

(рак) приклейте самоклеящуюся антенну

Чтобы иметь возможность использовать встроенный переключатель (вкл./выкл.) на панели, припаяйте положительные и отрицательные провода к разъему JST, показанному на рисунке ниже:

Распечатайте кронштейн, я печатал с помощью petg-hs и без опор.

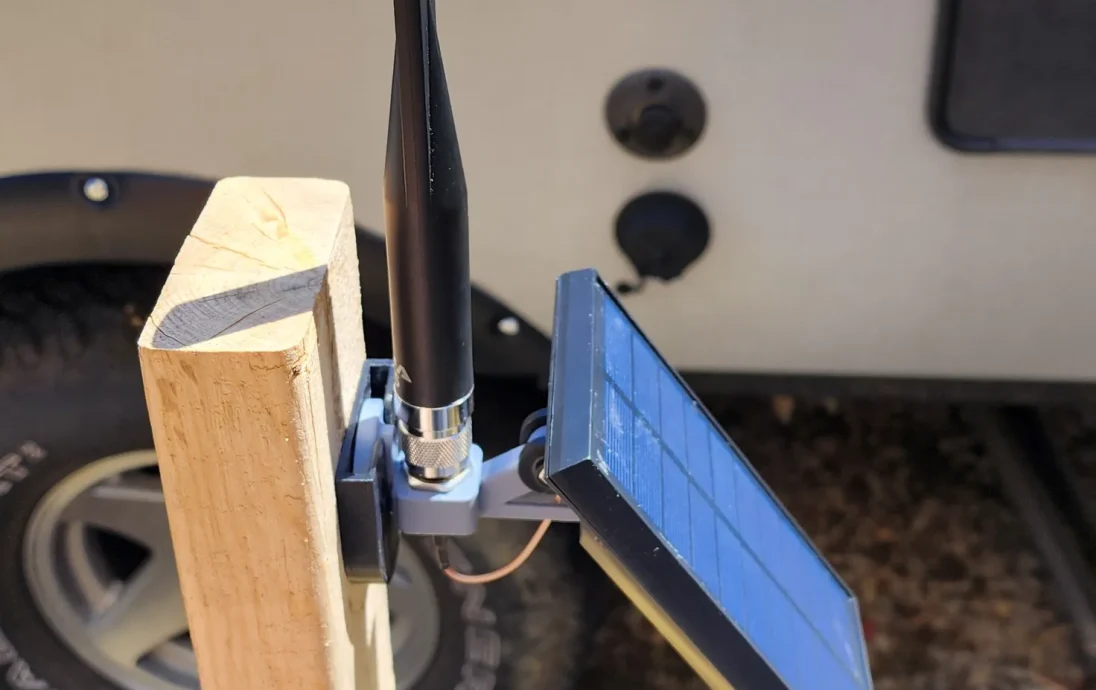

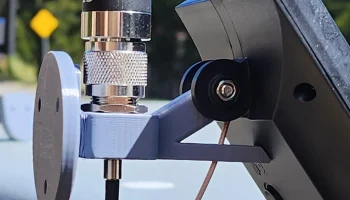

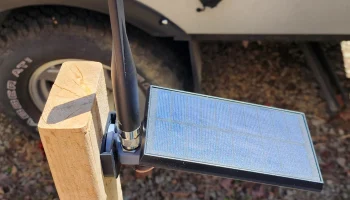

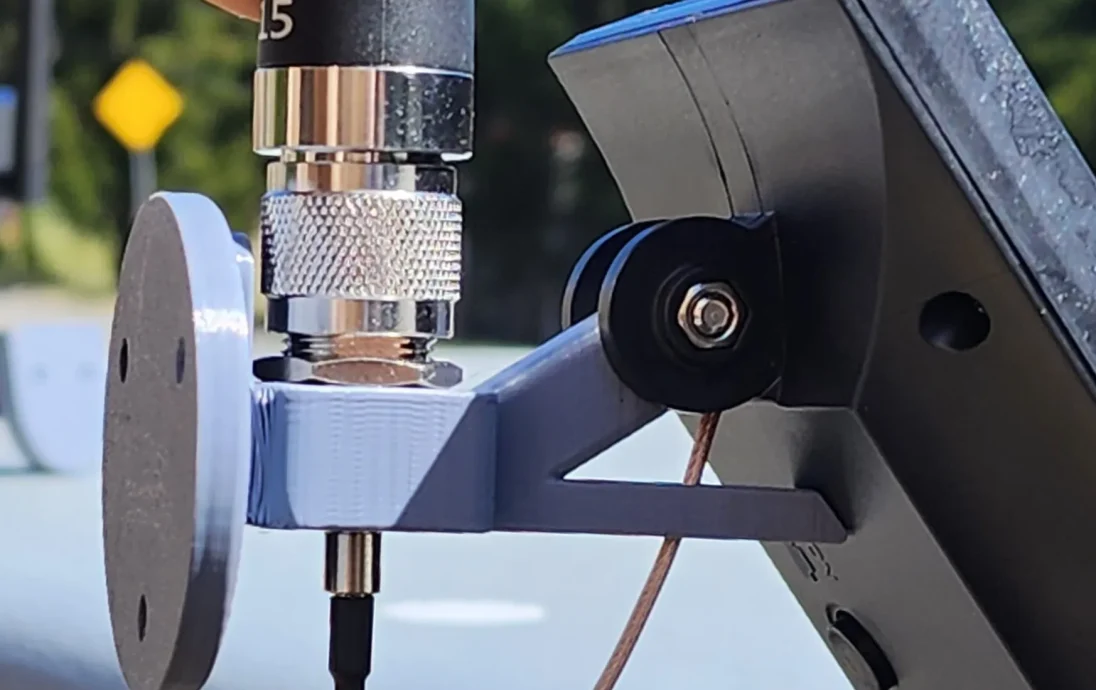

Поместите стопорное кольцо и резиновую прокладку на разъем типа N и вставьте разъем в шпоночное отверстие крепления. Затяните гайку для фиксации.

(дополнительно) Наденьте термоусадочную трубку на косичку, если опасаетесь повреждения элементов.

Пропустите косичку между остальными и в корпус солнечной батареи, используя существующее отверстие (ранее отверстие использовалось для светодиода в прожекторе).

Используйте имеющиеся гайку и болт, чтобы закрепить корпус солнечной батареи на креплении. При необходимости панель можно наклонить вверх и затянуть, остальное используется в случае усталости с течением времени. Угол должен быть оптимальным.

Подключите соединения Pigtail и Blu Ipex.

(опционально) Замените аккумулятор 18650 емкостью 1500 мАч на аккумулятор большей емкости.

Закройте корпус солнечной батареи оригинальными винтами.

Распечатайте кобуру.

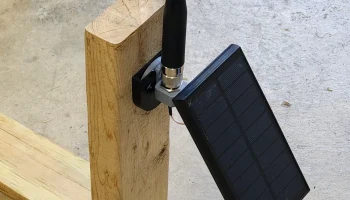

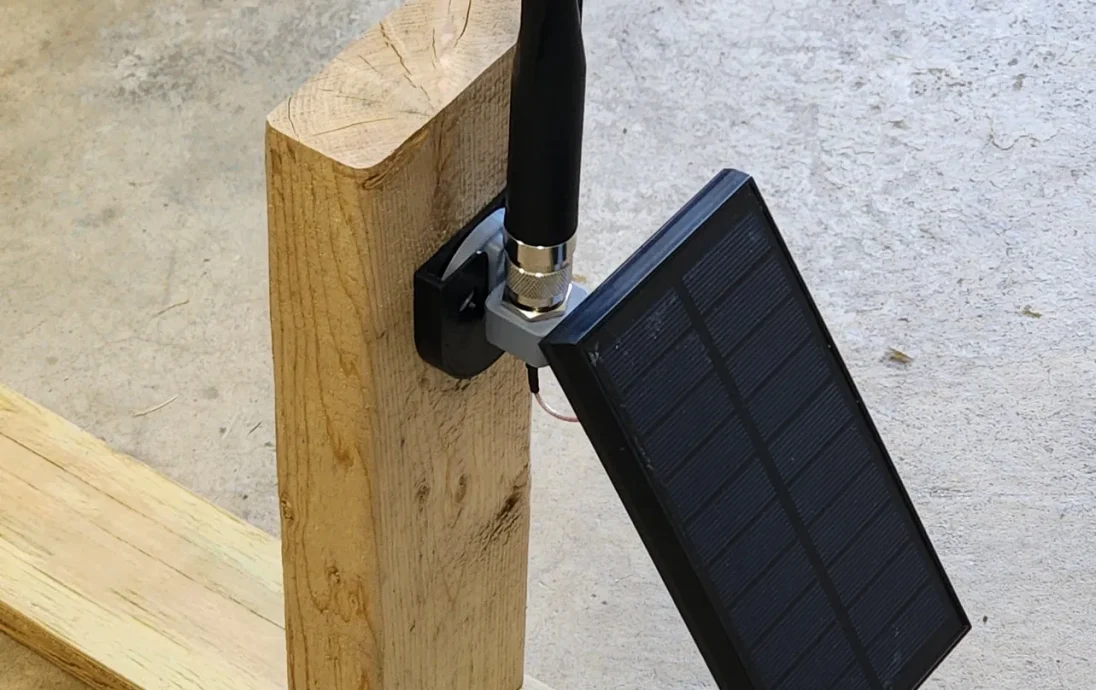

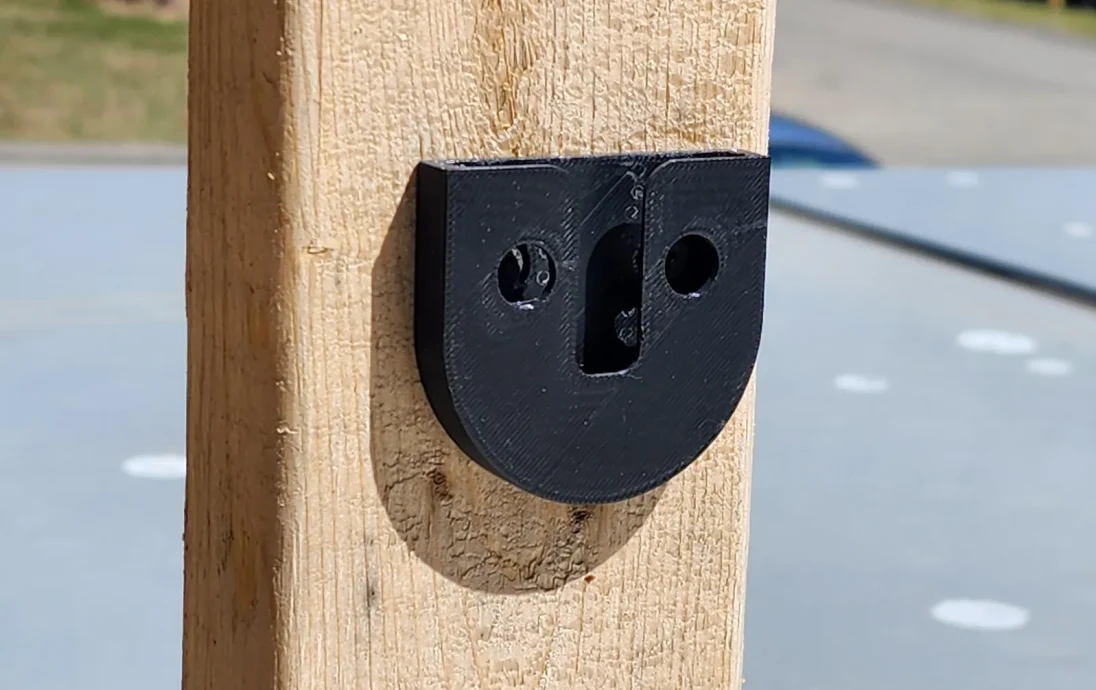

Кобура была спроектирована так, чтобы ее можно было привинчивать (или приклеивать двусторонней лентой к поверхности). Конструкция с ключами позволяет легко вставлять всю панель и антенну и так же легко снимать их для обслуживания.

Поместите крепление с прикрепленным оборудованием в кобуру.

Включите питание, нажав кнопку (вкл/выкл) на задней панели, и вы готовы к рок-н-роллу!
