Зимнее крепление для солнечных батарей Meshtastic — кронштейн наклона 67°

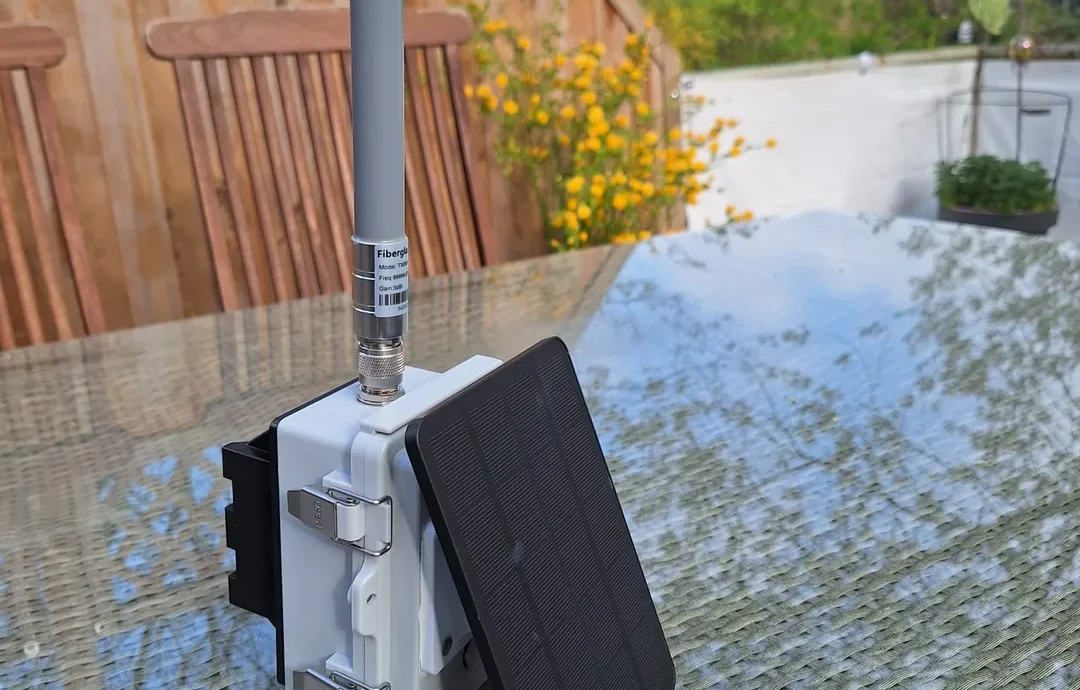

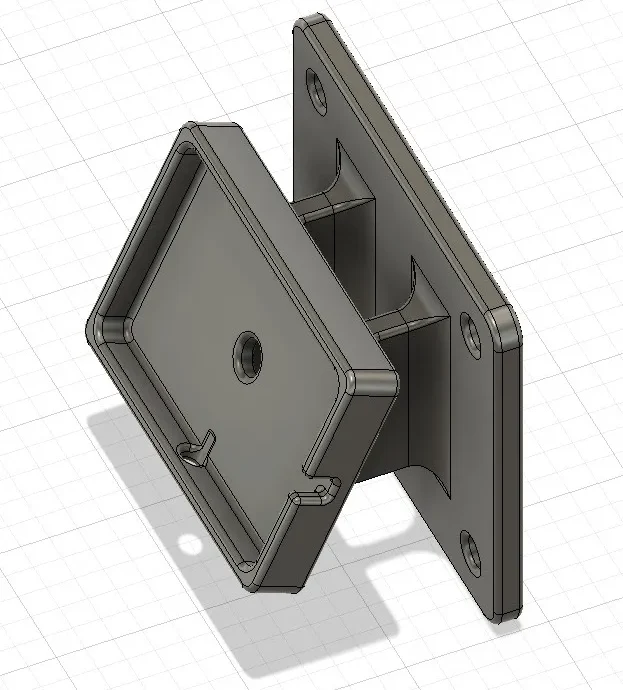

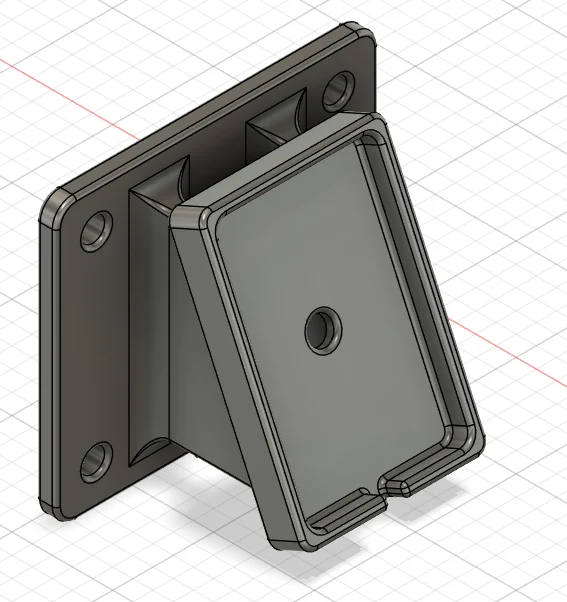

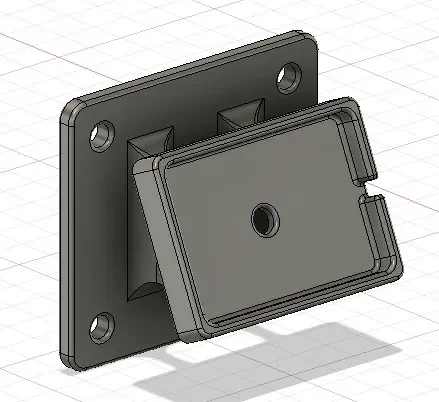

В настоящее время мой Meshtastic RAK работает без сбоев благодаря солнечной панели 5 В, 10 Вт и 3 литий-ионным батареям 18650 — даже в плохих погодных условиях. В установке используется кронштейн солнечной панели с углом наклона 67°, показанный здесь, который специально разработан для работы в зимнее время со смещением по широте +15°, обеспечивая оптимальную солнечную работу даже в сезоны низкой солнечной освещенности.

Таким образом, это идеально, например. для широты N51° ± x°.

Обратите внимание:

Я получил подсказку, что поворот панели на 90° по часовой стрелке (то есть установка ее горизонтально) улучшает время экспозиции на всем пути солнца. Это оптимизирует время, в течение которого контроллер может заряжать аккумулятор. Я прикрепил файл F3D с запрошенными изменениями и опубликую обновление, как только найду для этого время.

✅ Совместимая панель

Этот кронштейн соответствует следующей панели:
AliExpress-Ссылка на панель

P.S. Я использую тот, что со штекером DC5521.

Детали крепления

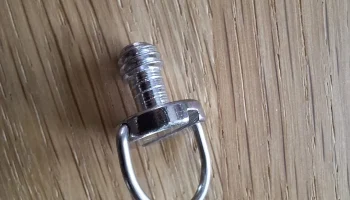

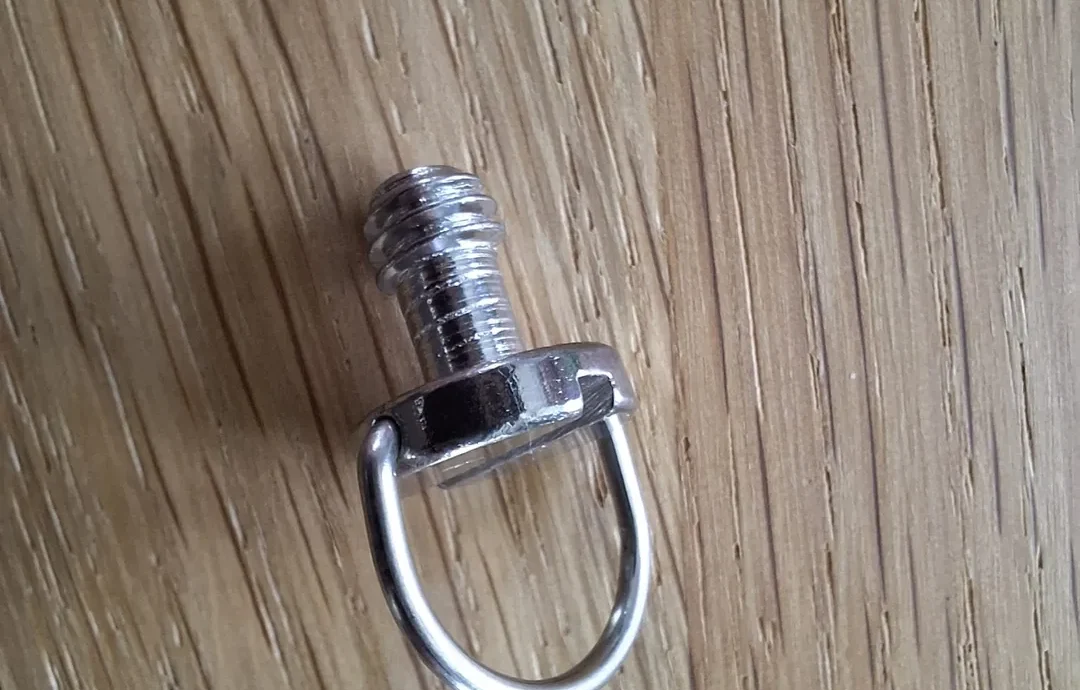

Панель крепится с помощью винта с фоторезьбой диаметром 11 мм (см. фото), который вставляется через центральное отверстие с задней стороны. Это обеспечивает простое, прочное и гибкое крепление.

Угол наклона: 67°

Крепление: винт с фоторезьбой 11 мм (задняя сторона) https://www.amazon.de/dp/B0CTCBDX8S

Рекомендуемые настройки печати

Материал: PETG или ASA (для наружного использования).

Заполнение: рекомендуется 20-30 %.

Совместимость корпусов и кредиты

Для водонепроницаемых чехлов такого типа также доступны совместимые монтажные пластины — я настоятельно рекомендую ознакомиться с отличными разработками @Rinodods: Rinodods | Printables.com

В его коллекцию входят умные, готовые к установке на опору опорные пластины для корпусов следующего большего размера.
Особая заслуга принадлежит Rinodods, особенно за концепцию крепления на опору.
Версия, которую я опубликовал для этого случая (150×100×70 мм), основана на его идее и теперь выпущена под лицензией, позволяющей создавать ремиксы.

Крепление для солнечного узла Meshtasitc | Printables.com

Обновление:

28.01.2026 загружен файл f3d

30.01.2026 загрузить stl ��оризонтальное крепление
