Meshtastic HeltecV3 Hel-Txt 18650 "ПРОЧНЫЙ"

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

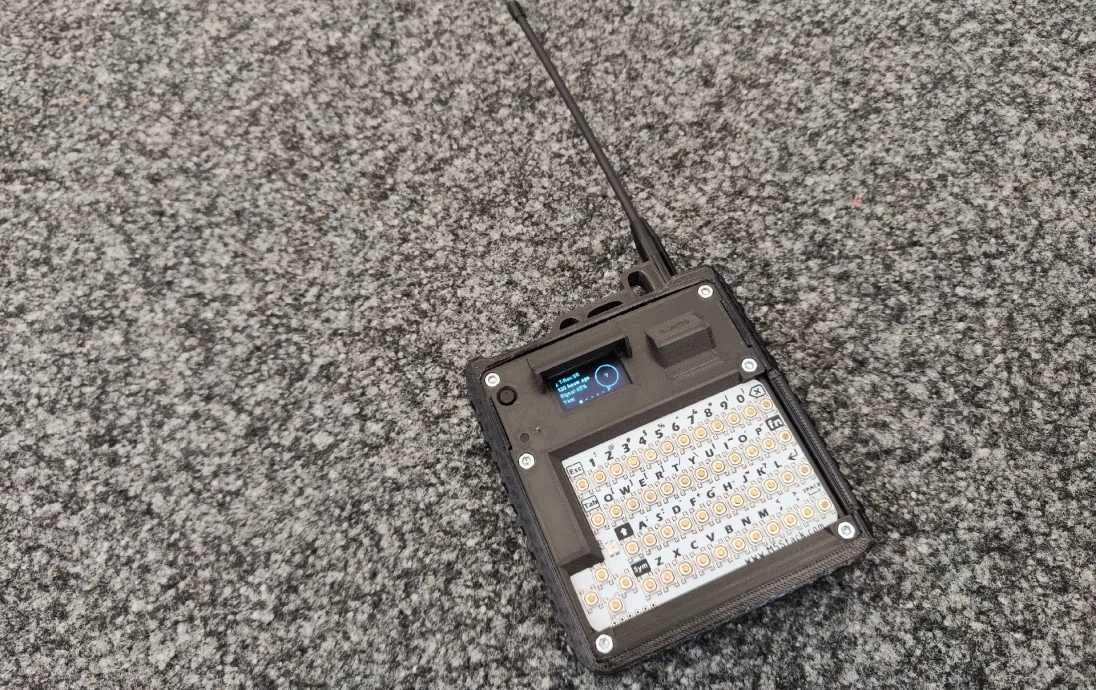

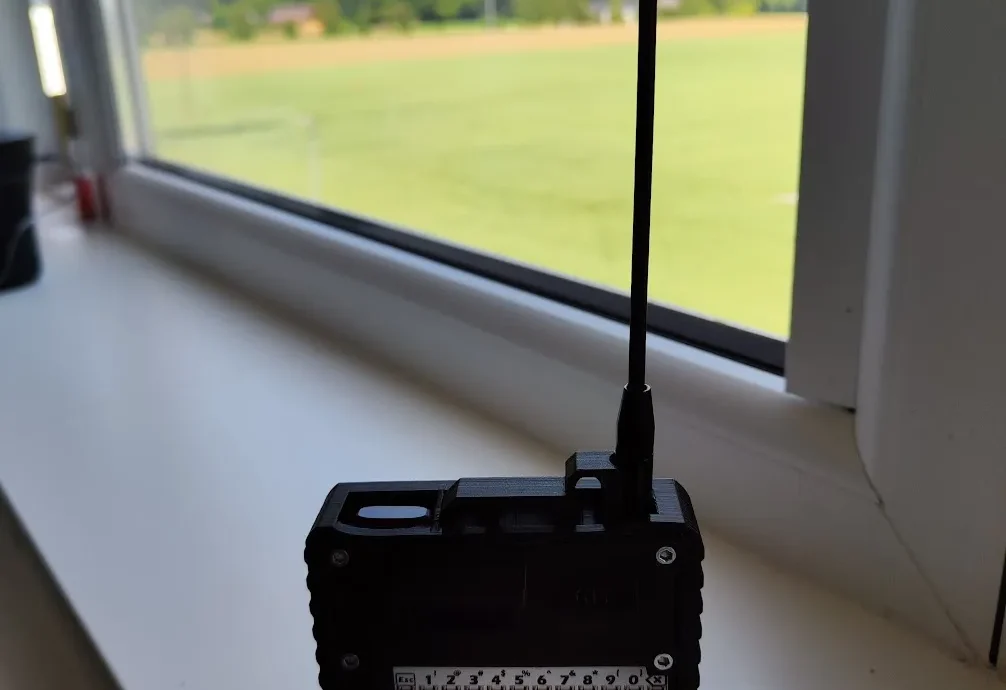

Моя попытка превратить «потребительскую версию» его сетчатого устройства Hel-TXT в небольшой резервуар с помощью конструкции Харуки.

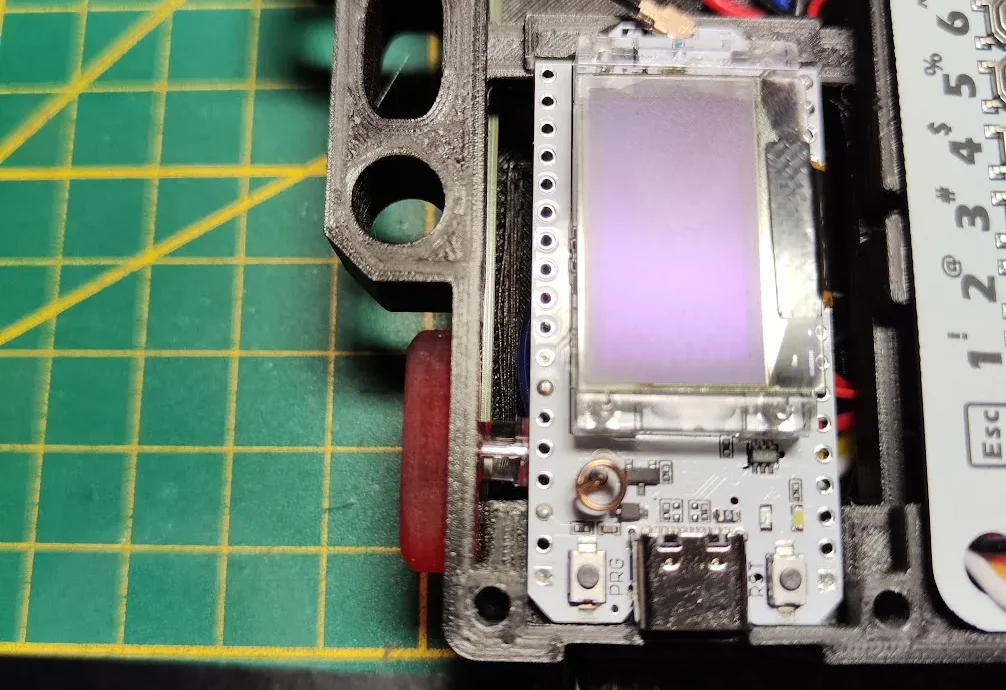

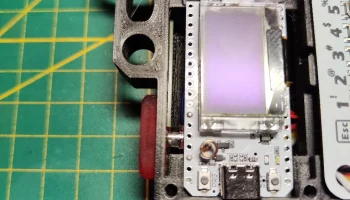

Первое, что я сделал, это сделал кнопку сброса намного меньше, так как постоянно нажимал ее случайно. (возможно, я неуклюж, но я не вижу веской причины, почему кнопка сброса должна быть того же размера, что и кнопка программы)

Поскольку я использовал оригинальный дизайн в основном на улице, солн��чный свет мог временами вызывать некоторые проблемы, затрудняя чтение информации на дисплее Heltec, поэтому, поскольку я установил небольшой солнцезащитный козырек над экраном, он отлично работает под прямыми солнечными лучами.

Антенна GPS была изменена с оригинальной конструкции Харуки на антенну, установленную на внешнем крае рамы, работает нормально, но я хотел использовать то же расположение, что и в другой моей конструкции, которую я сделал недавно. Имея GPS-антенну, расположенную под углом 45 градусов, она всегда направлена ​​в небо, независимо от того, лежит ли устройство на спине или стоит вертикально.

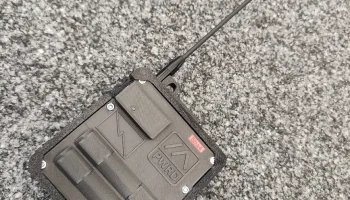

Липо-аккумулятор емкостью 4000 мАч, безусловно, работает отлично, но я не хотел ждать прибытия заказа и изменил раму, чтобы использовать 2 элемента по 18650, теперь в моем личном блоке есть блок из двух элементов с колоссальной емкостью 7000 мАч.

Сделал прорезь для зуммера прямо под вариантом крепления на верхней раме, чтобы звук можно было слышать беспрепятственно независимо от того, испо��ьзуете ли вы рамку из ТПУ или нет. Просто вставьте зуммер так, чтобы точки пайки были обращены назад.

Материнскую плату GPS также просто приклеивают к задней стороне с помощью двустороннего скотча. (Я использую ленту Nija, так как она очень хорошо прилипает и остается гибкой)

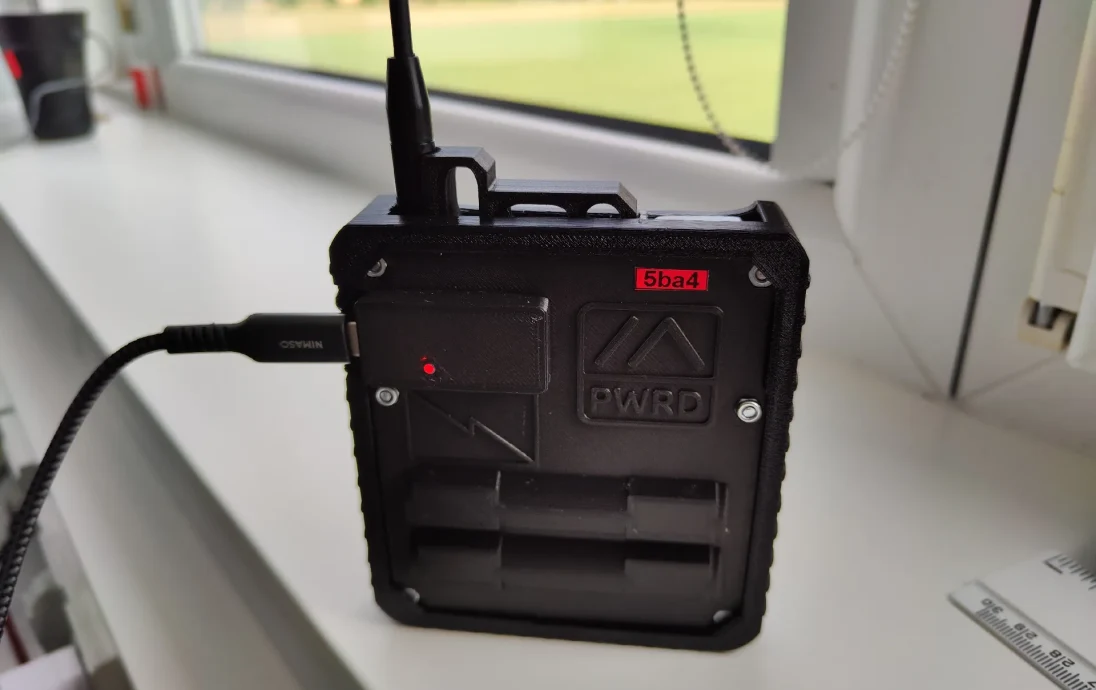

7000 мАч — это большая емкость, и встроенной зарядке Heltecs потребуется целая вечность, чтобы полностью зарядить элементы, поэтому я вн��дрил собственную схему быстрой зарядки, которая обеспечивает 15 Вт при 5 В, что означает, что зарядка в 5 раз быстрее, чем при использовании схемы зарядки Heltecs.

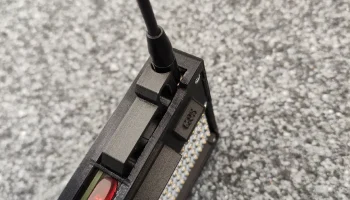

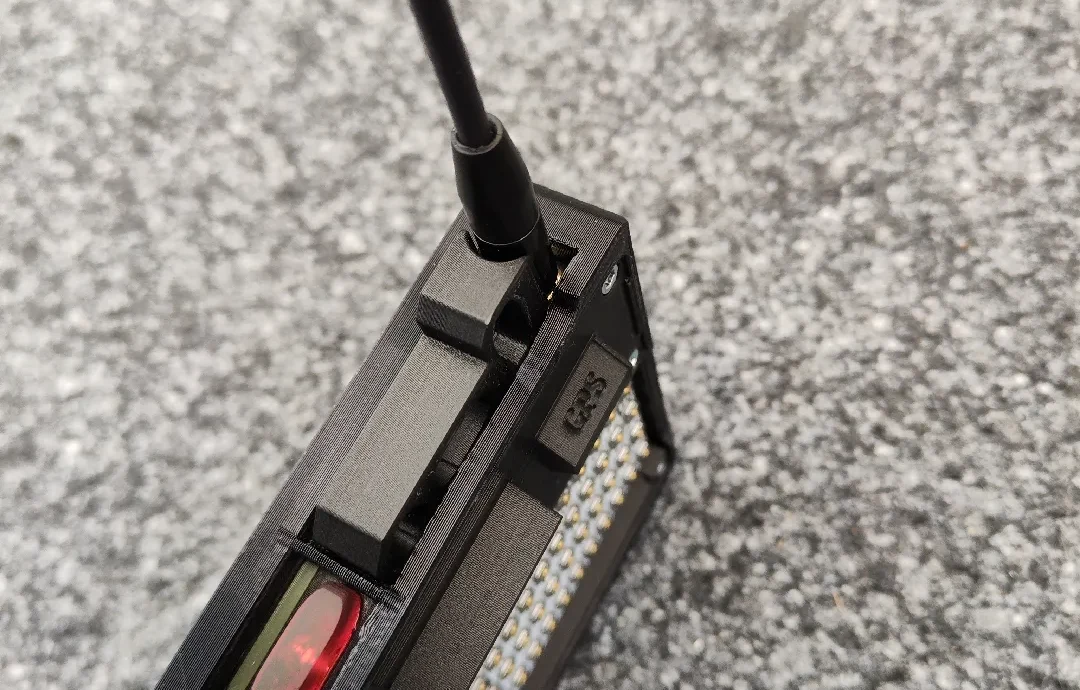

Сверху я добавил 3 варианта крепления для веревок, карабинов и т. д., которые также действуют как защита основания антенны (возможны антенны с максимальным диаметром основания 11 мм).

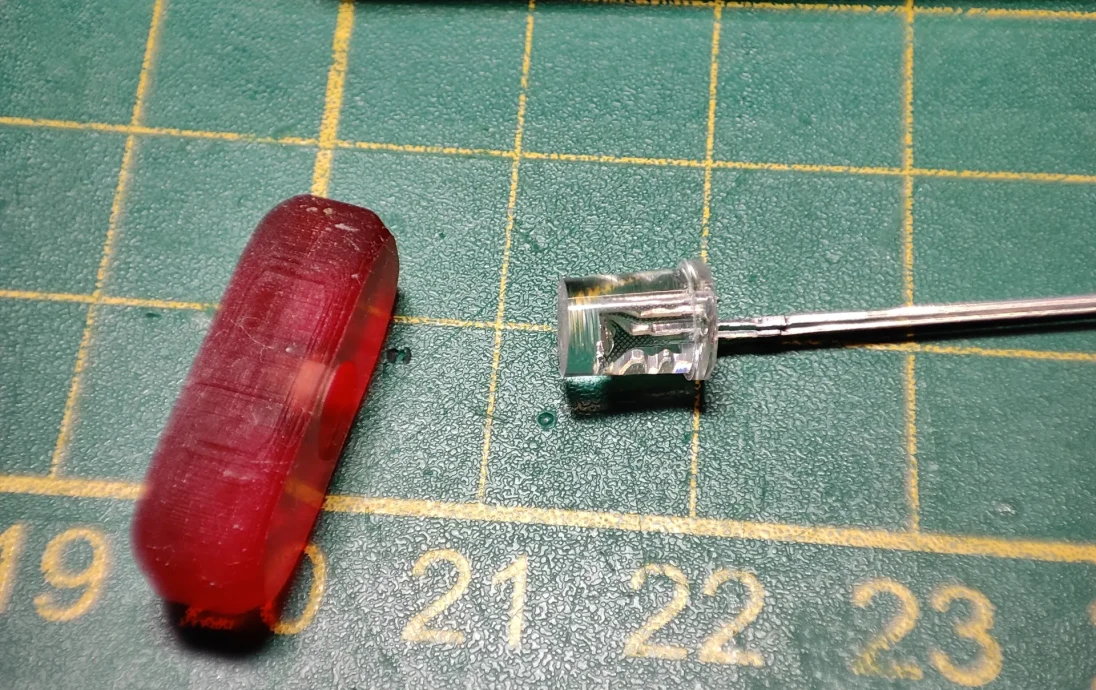

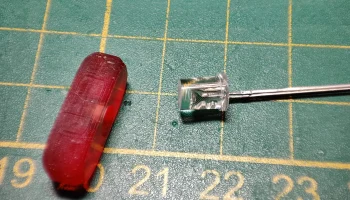

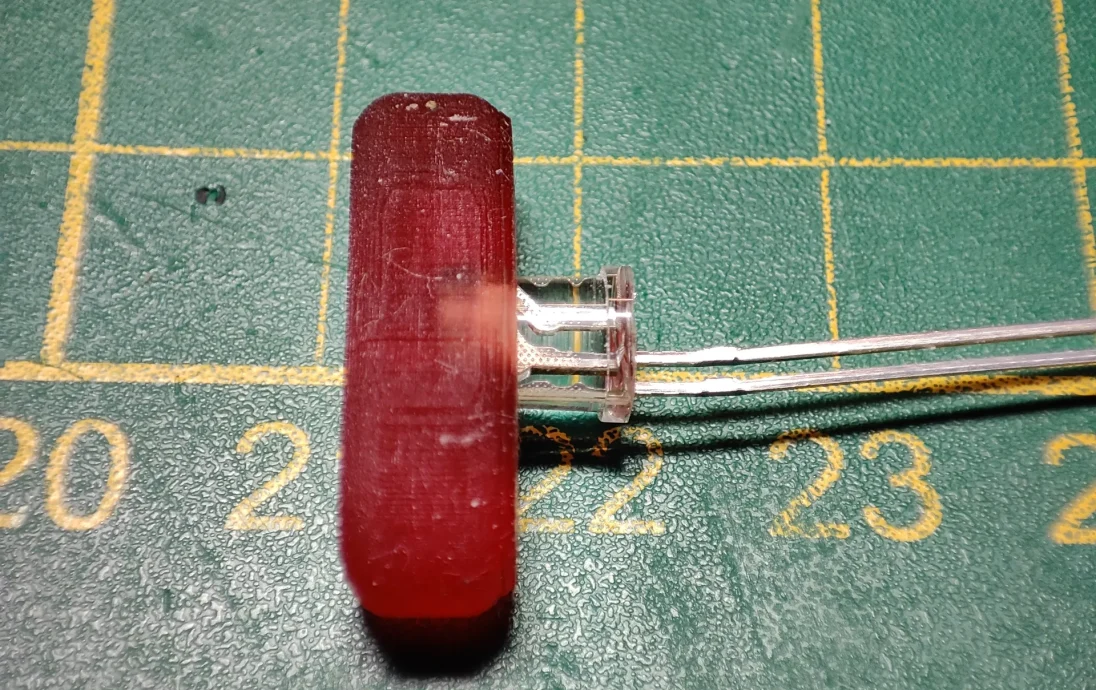

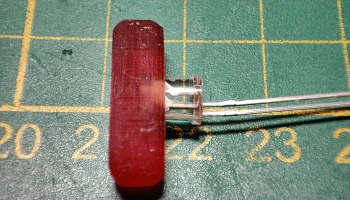

Используя кусок полупрозрачной нити в качестве оптического волокна, дыхательный (статусный) свет хорошо виден со всех сторон.

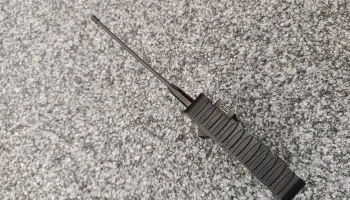

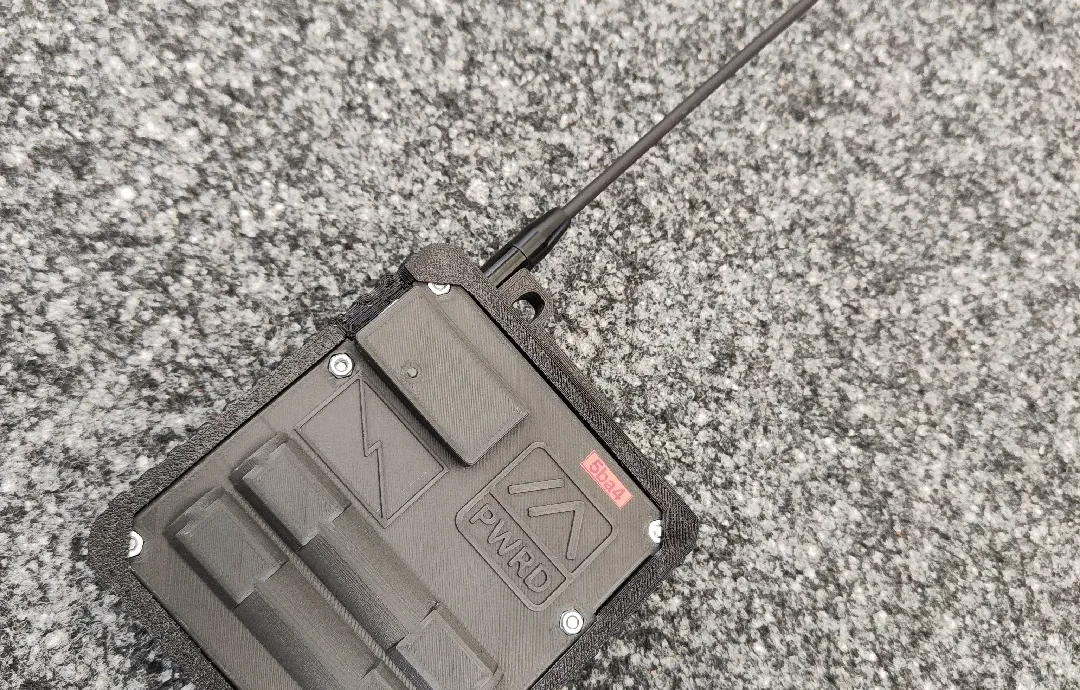

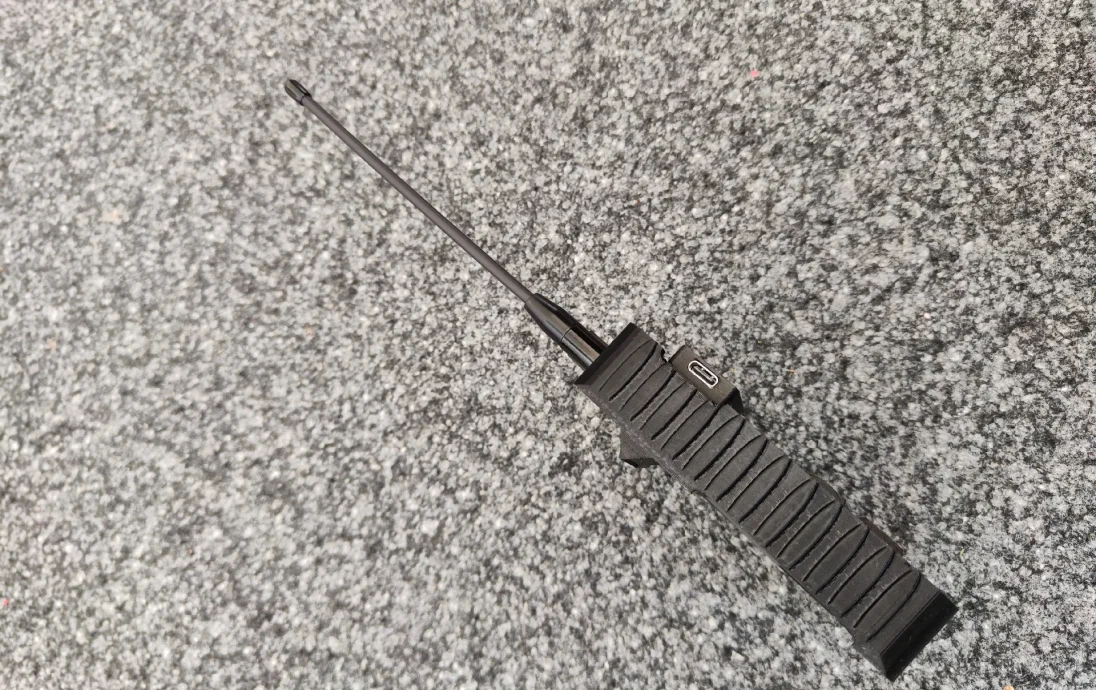

Вся конструкция заключена в рамку с принтом из ТПУ, которая выдерживает серьезные нагрузки и включает в себя переключатель включения/выключения, а также разъем Heltecs USB C, поскольку они не нужны при повседневном использовании.

Чехол из ТПУ не только красиво выглядит, но и приятен на ощупь и эластичен, когда его держите в руке.

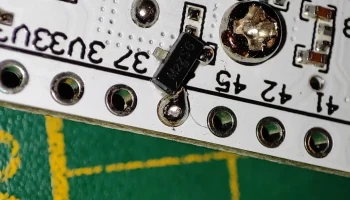

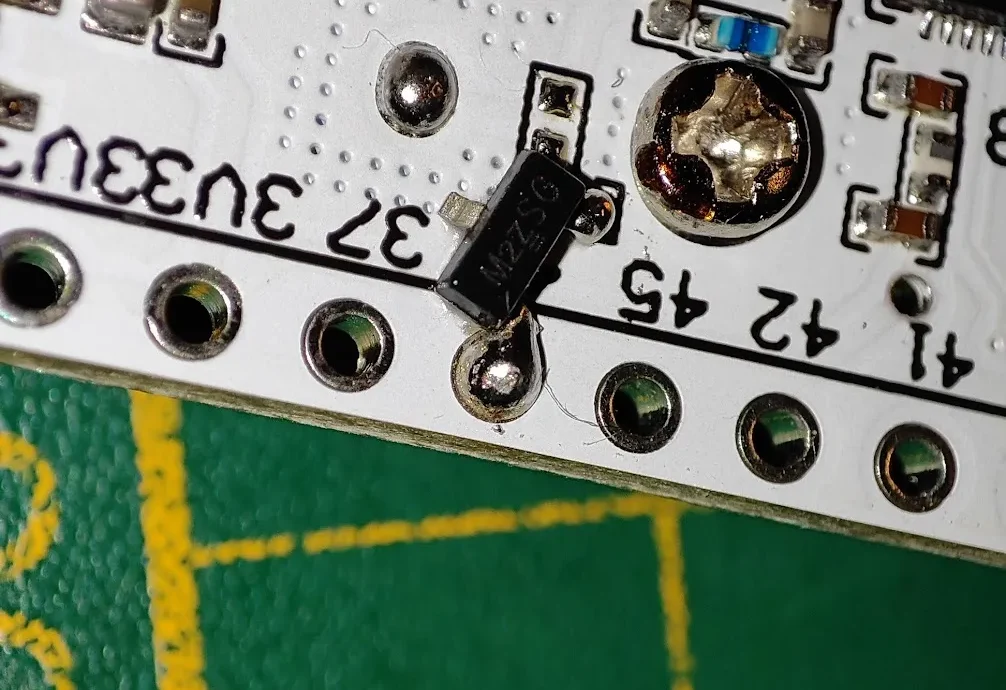

Думаю, на этом все, я добавлю еще больше фотографий внутреннего устройства и того, как подключить GPS и заставить его работать с МОП-транзистором, чтобы вы могли включать и выключать его с помощью программного обеспечения (Транзистор, который вы видите в официальном документе, никогда не работал у меня более чем в 6 устройствах, которые я пробовал, но затем нашел рабочее решение с МОП-транзистором, который работает надежно)

Вещи, которые вам понадобятся для этой сборки:

Клавиатура печатной платы:

Программируемое устройство с мини-клавиатурой CardKB V1.1(MEGA8A): Amazon.de: Computer & Zubehör

GPS-модуль:

GT-U7 GPS модуль навигационного спутникового позиционирования, совместимый NEO-6M 51 микрокомпьютер STM32 для Arduino (aliexpress.com)

Зуммер 3 Вольта 8,5х8,5х3мм

10 шт. smd Summer 5020 7525 8530 9650 1230 9032 3 В 3,6 В 5 В магнитный мини активный пассивный пьезо-летний комплект Lautsprecher elektronisches — Алиэкспресс

Плата разработки Heltec V3 Lora:

APKLVSR LoRa ESP32 Entwicklungsplatine, плата LoRa V3 с OLED-дисплеем и антенной USB C, двухъядерная плата IOT, 240 МГц, модуль Bluetooth WiFi SX-1262, 863, 928 МГц для Arduino: Amazon.de: Computer & Zubehör

Светодиод RGB: (выберите КРАСНЫЙ, СИНИЙ или ЗЕЛЕНЫЙ и используйте соответствующие провода)

50 шт. 5 мм полноцветные светодиоды RGB rot/grun/blau Gemeinsame Katode/Anode Vier füße t
